给松下SX系列换S系列的磁头

叶飞

大家都知道SX系列音质不行，磁头响应只有40-18000hz，而S系列确有15-20000hz的频响，今日突发奇想，为何不换一下磁头，说干就干。
目标机为SX55\SX60，大部分图片是SX60的



就是这台机子

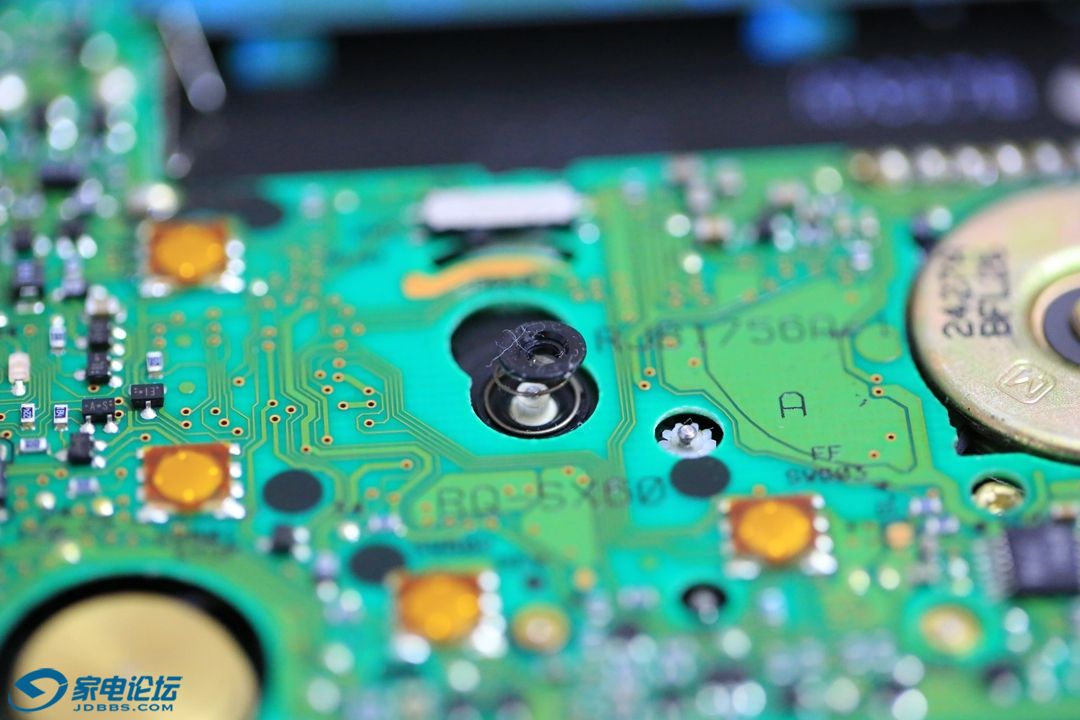

先拆开看看，不出所料，惰轮卡环嘣了



没关系，在论坛"iwait4u"那里买的金属卡环派上了用场



金属，一劳永逸。

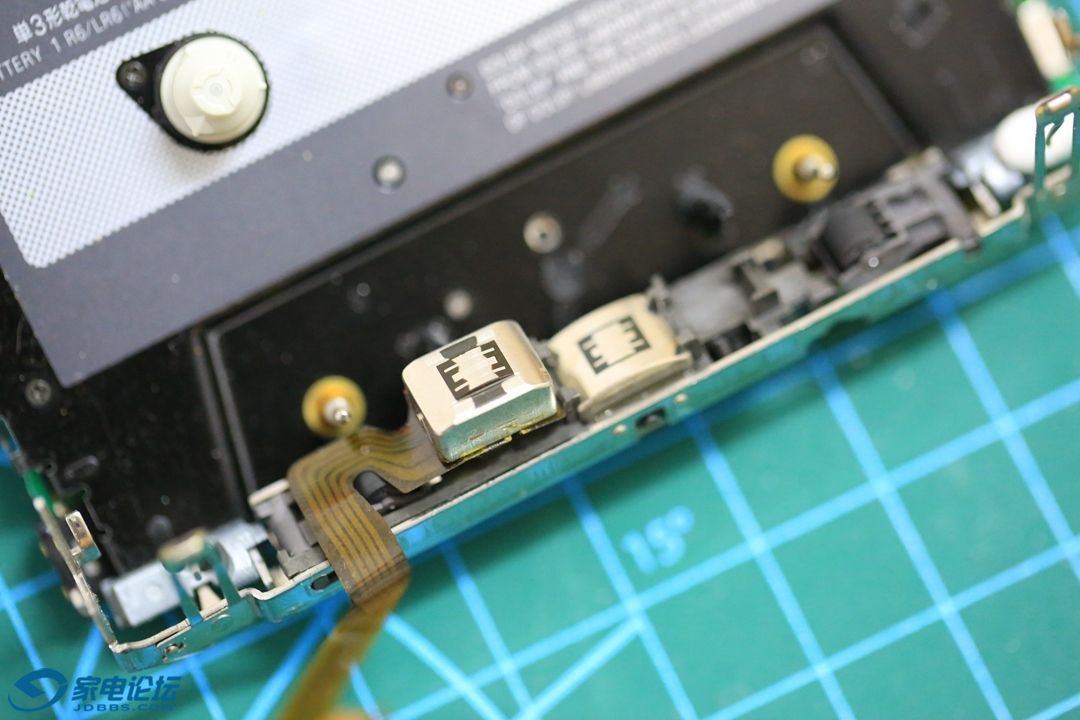

对比一下磁头

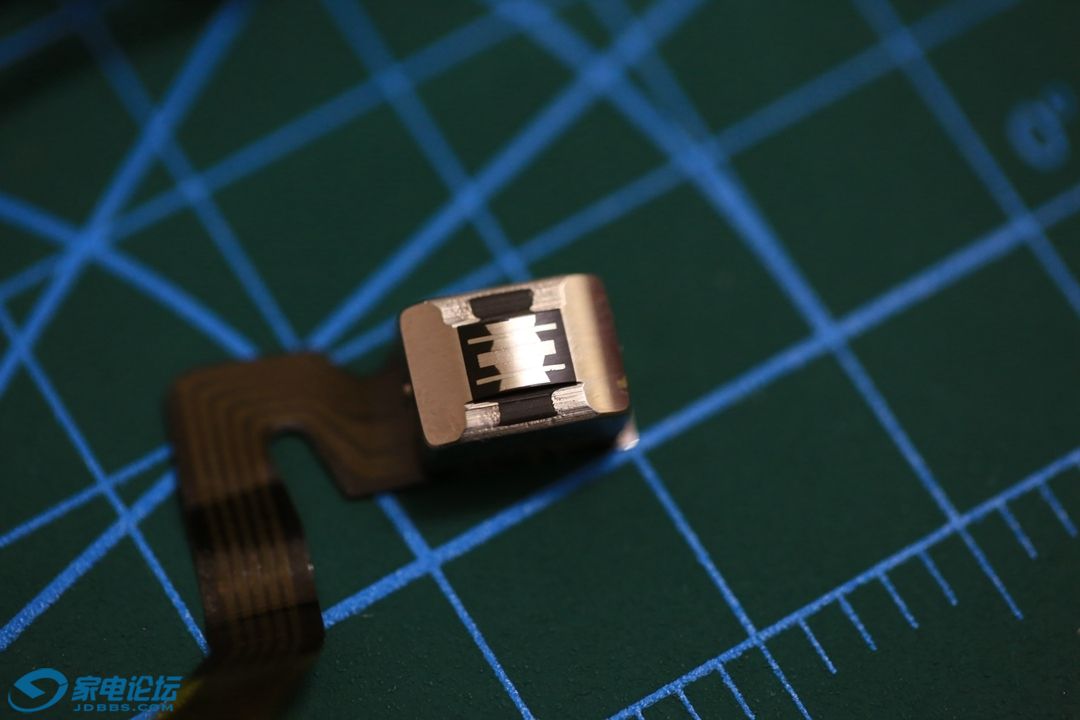

这是S系列的铠甲磁头

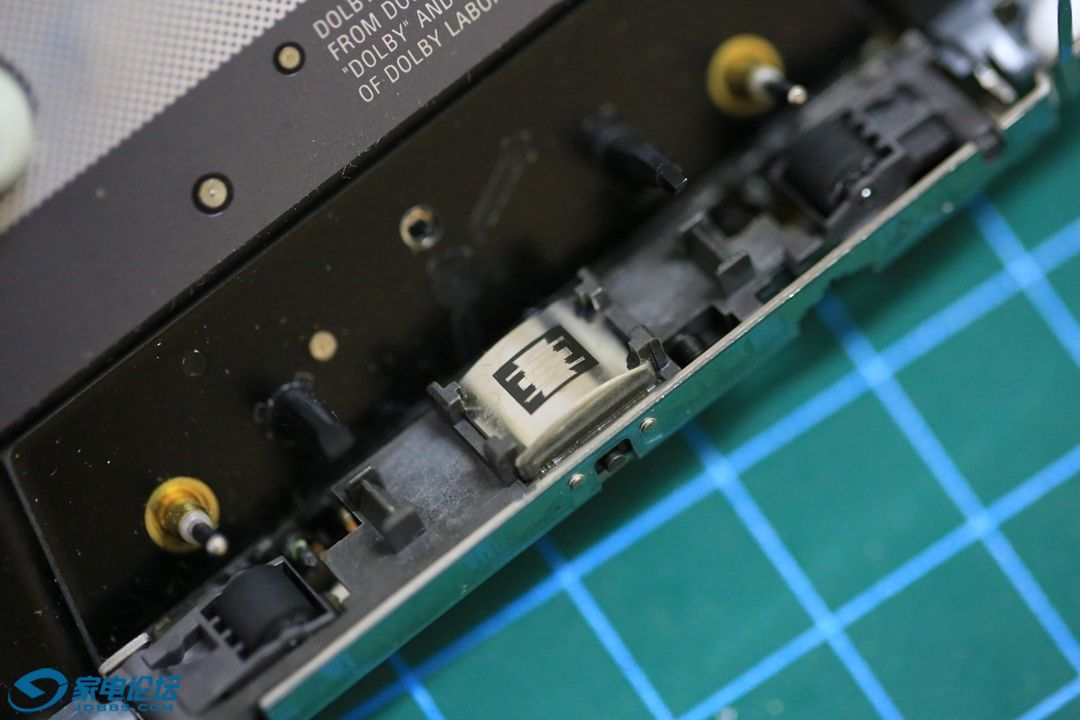

这是原装磁头

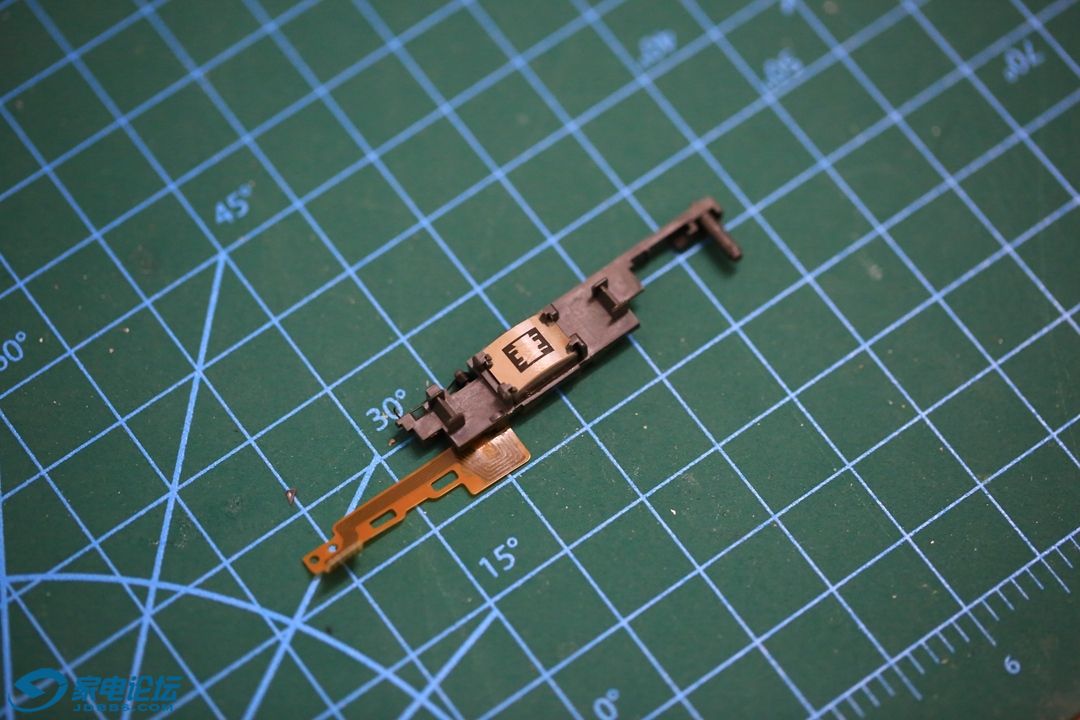

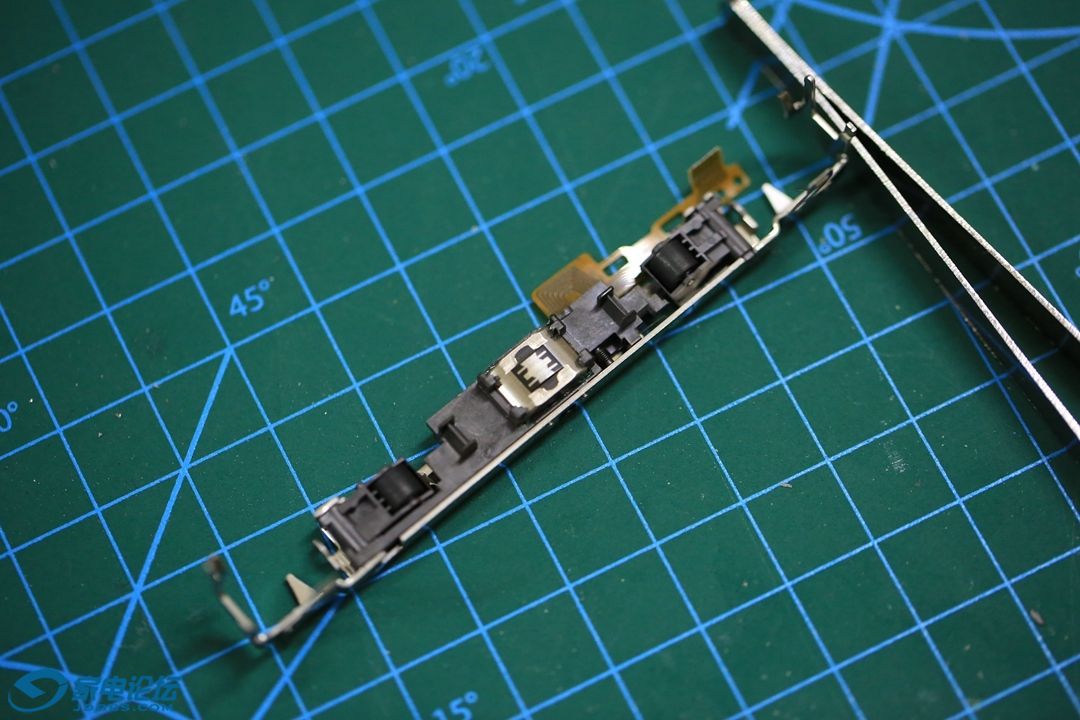

拆下磁头架

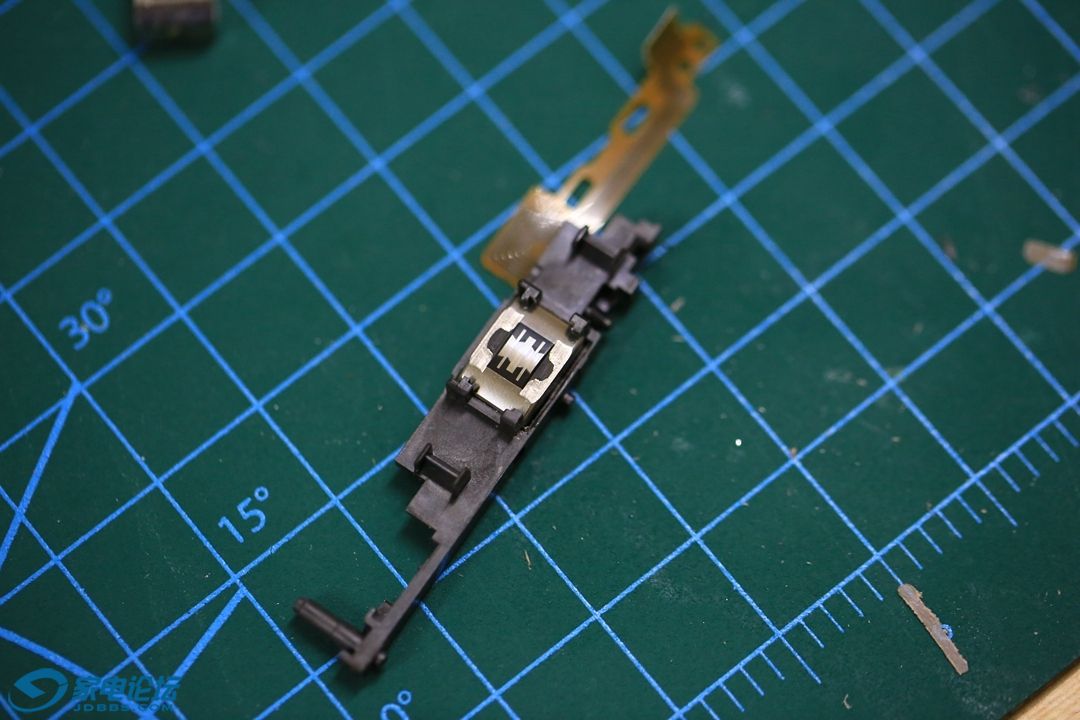

分解出磁头构件

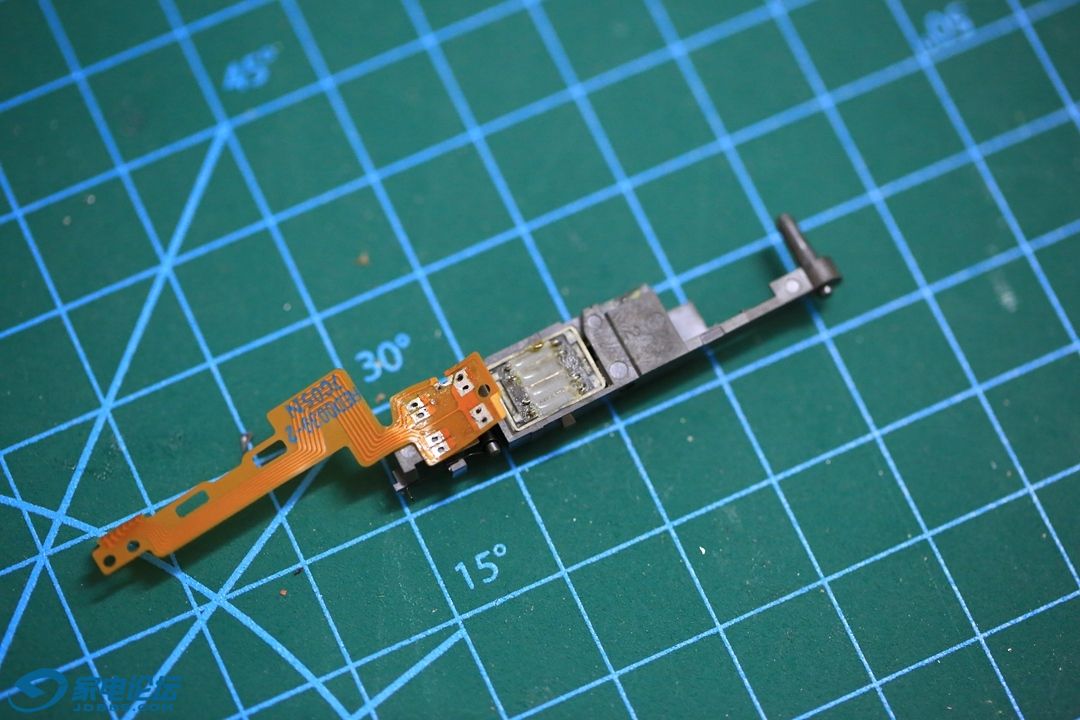

解焊排线

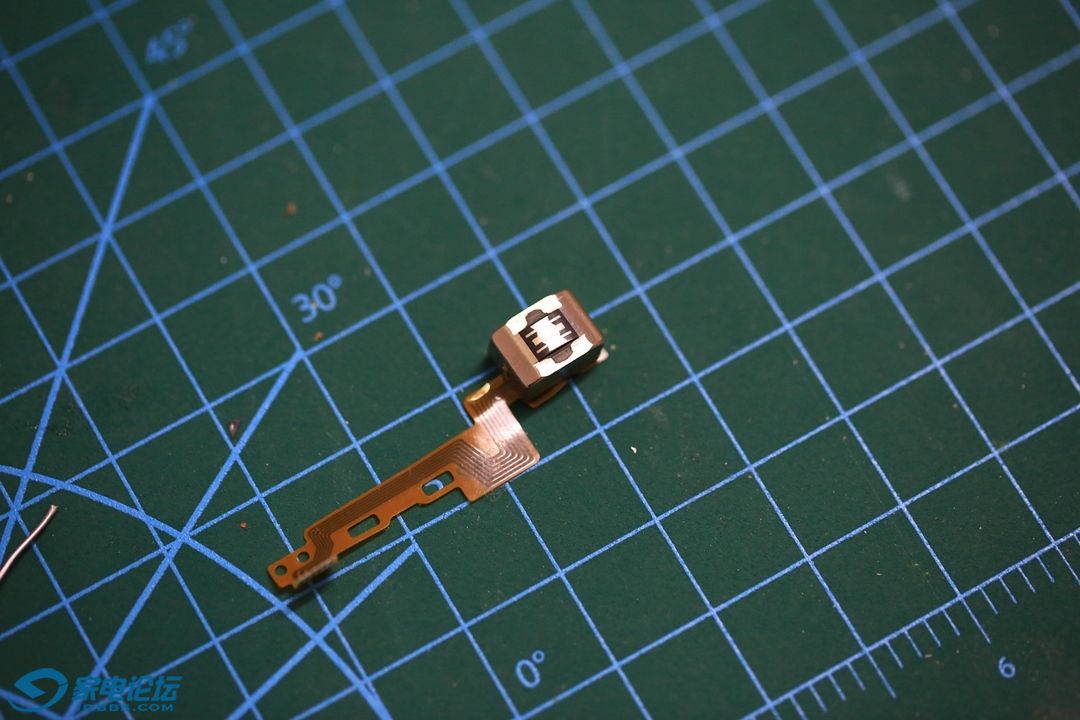

焊到铠甲磁头上，放一边备用

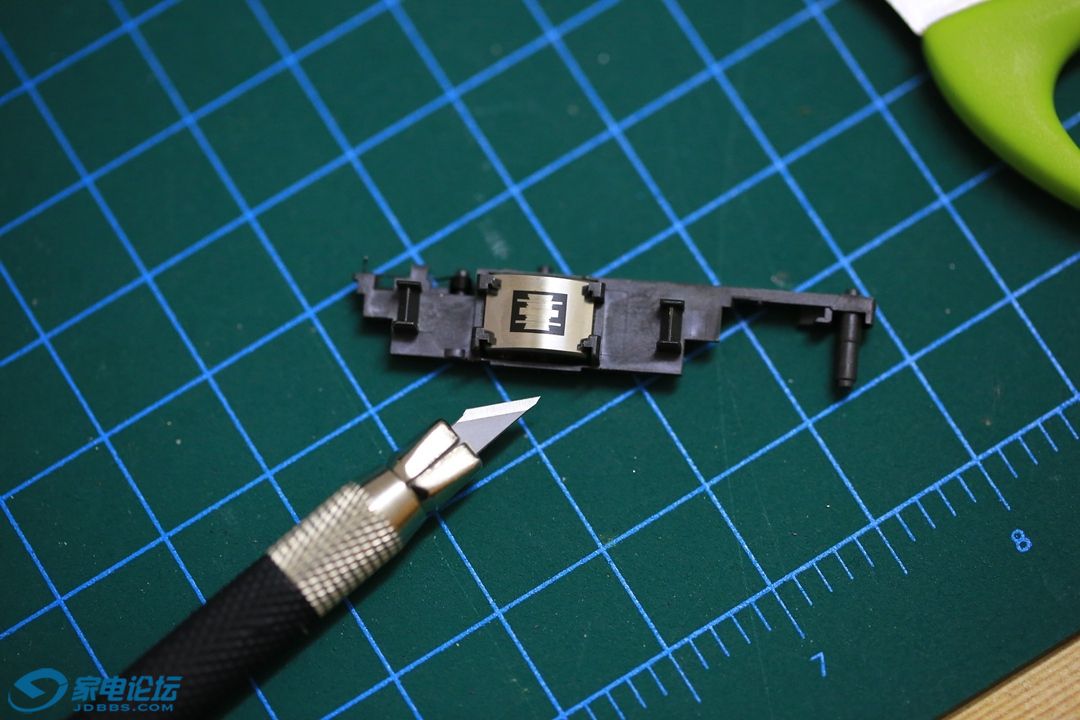

原装磁头是用胶粘的，很难拆下，需要非常仔细小心的用刀片划，再用酒精泡，再用刀片划。

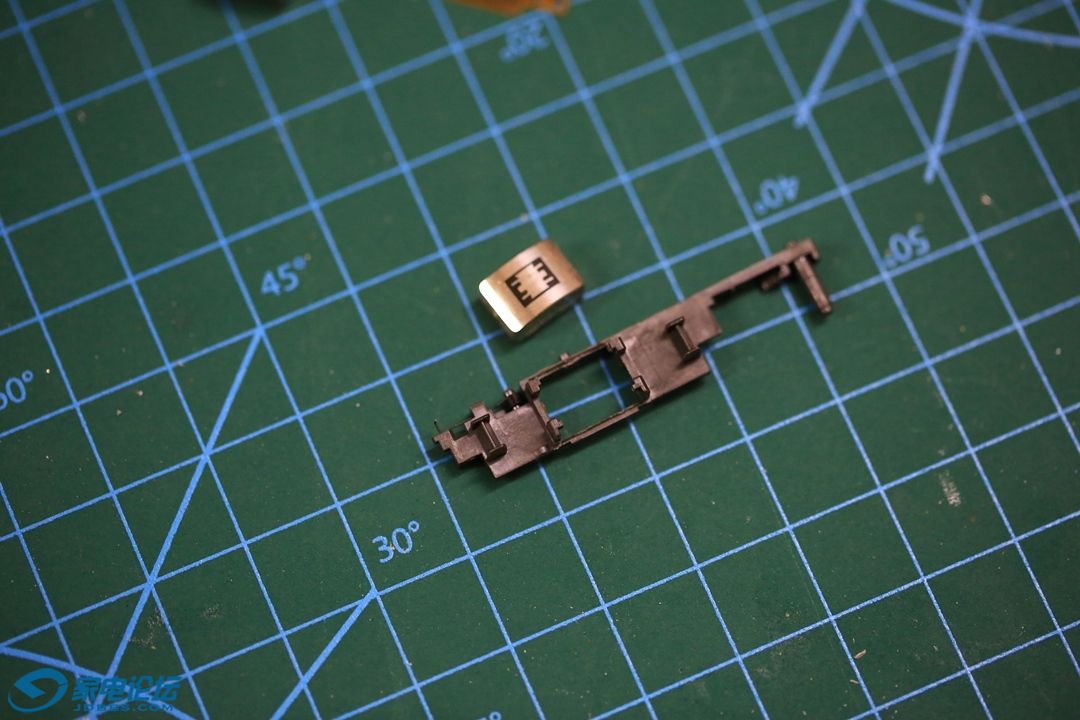

最终，无损拿下原装磁头

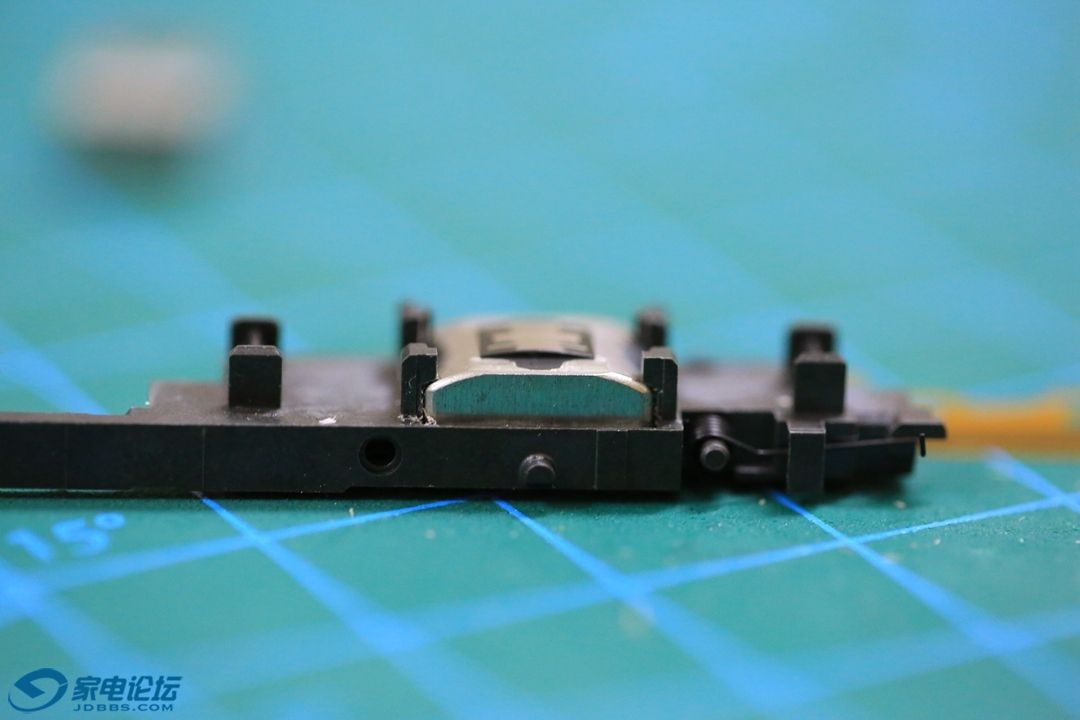

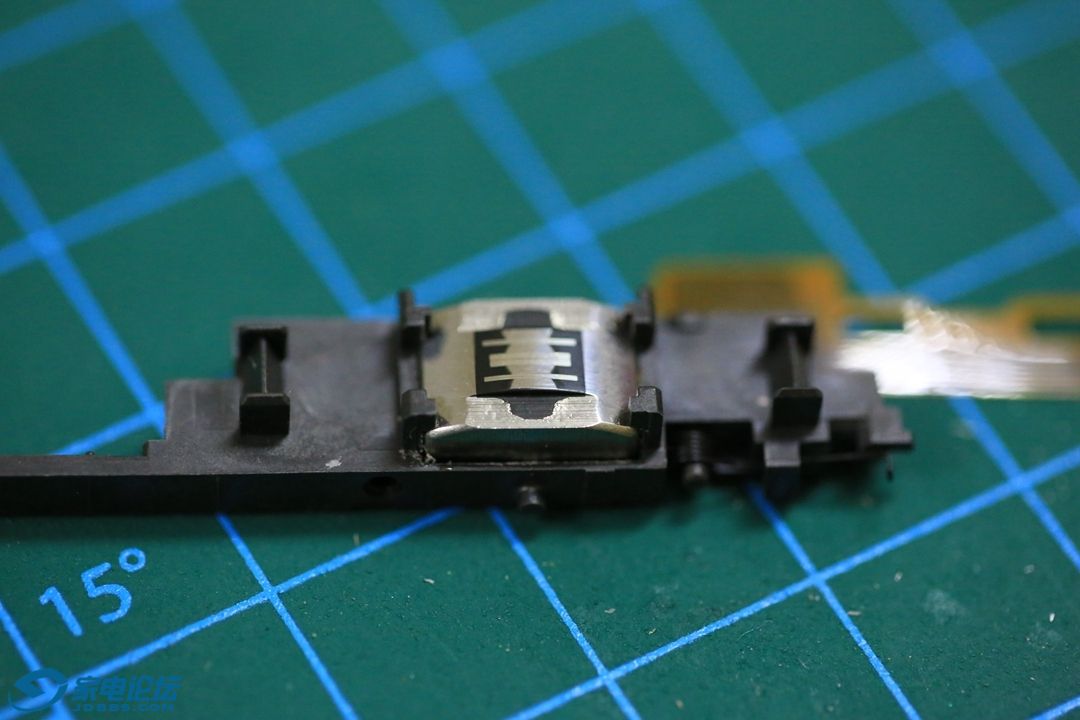

铠甲磁头套进去





很合身，记得也用胶粘一下，包一下绝缘胶布

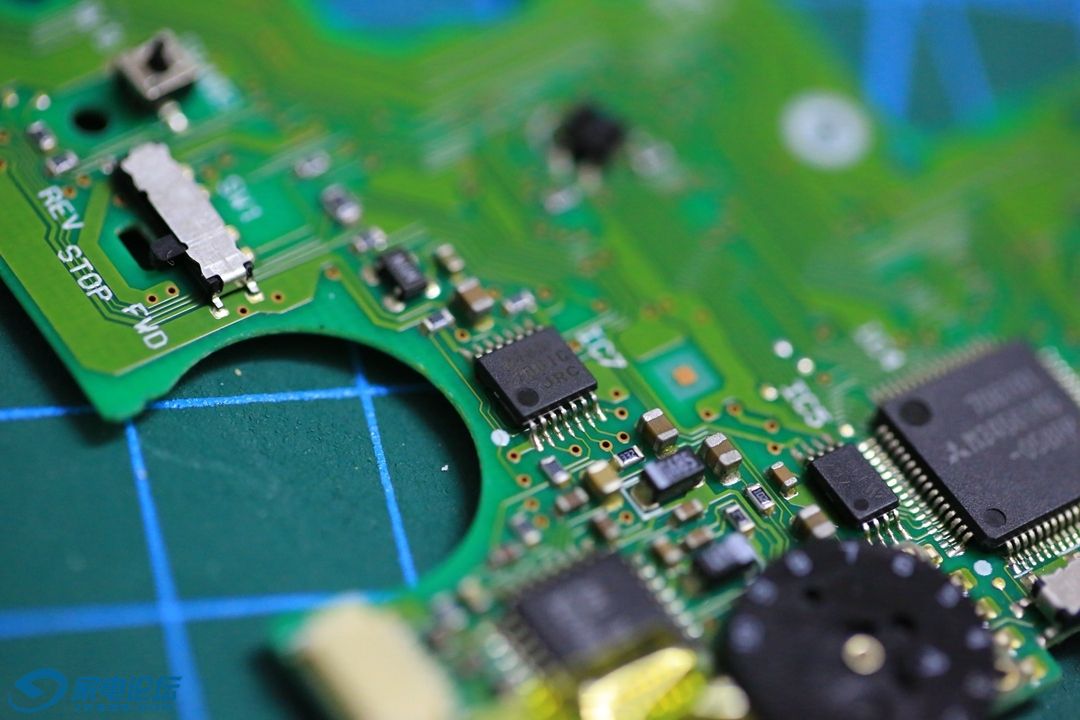

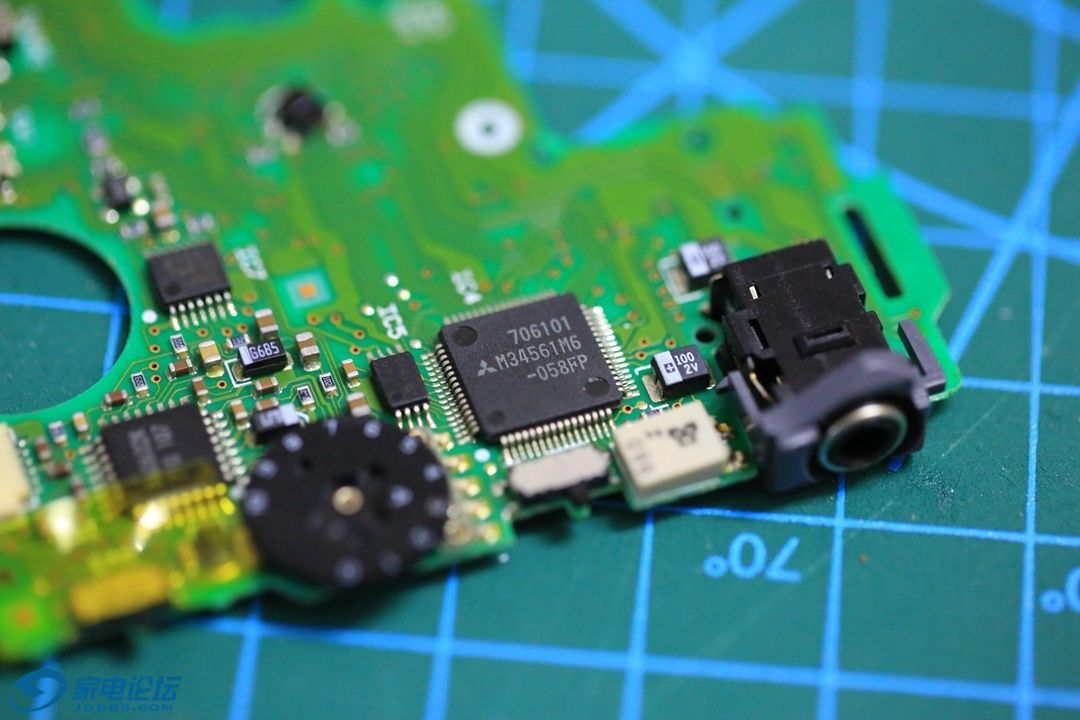

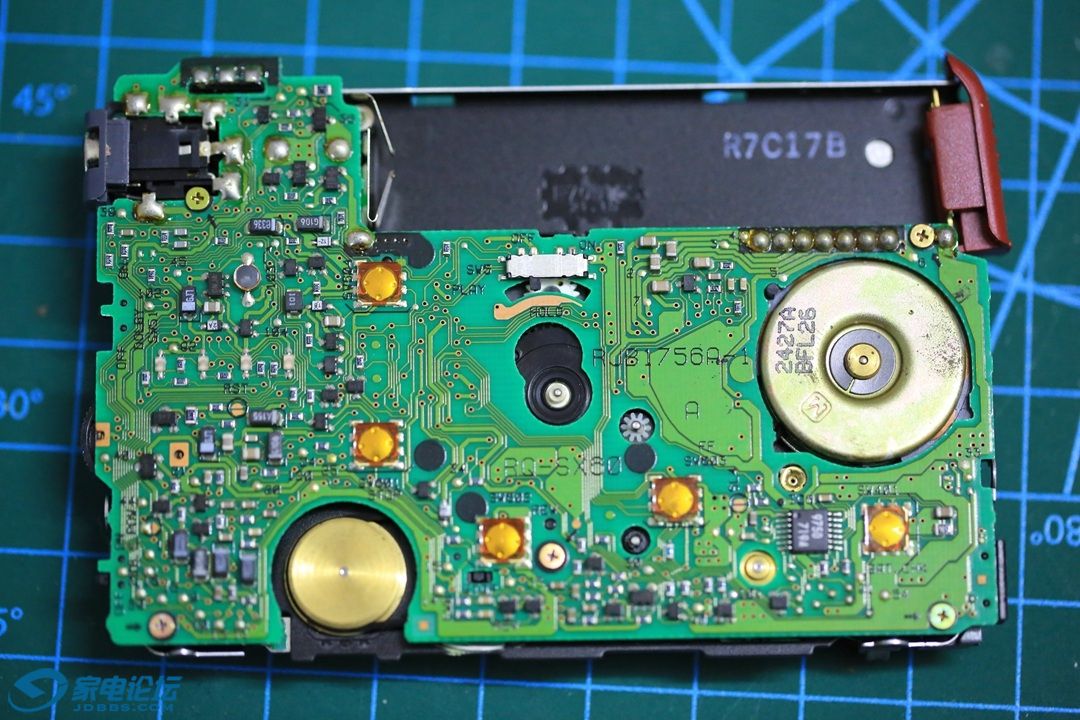

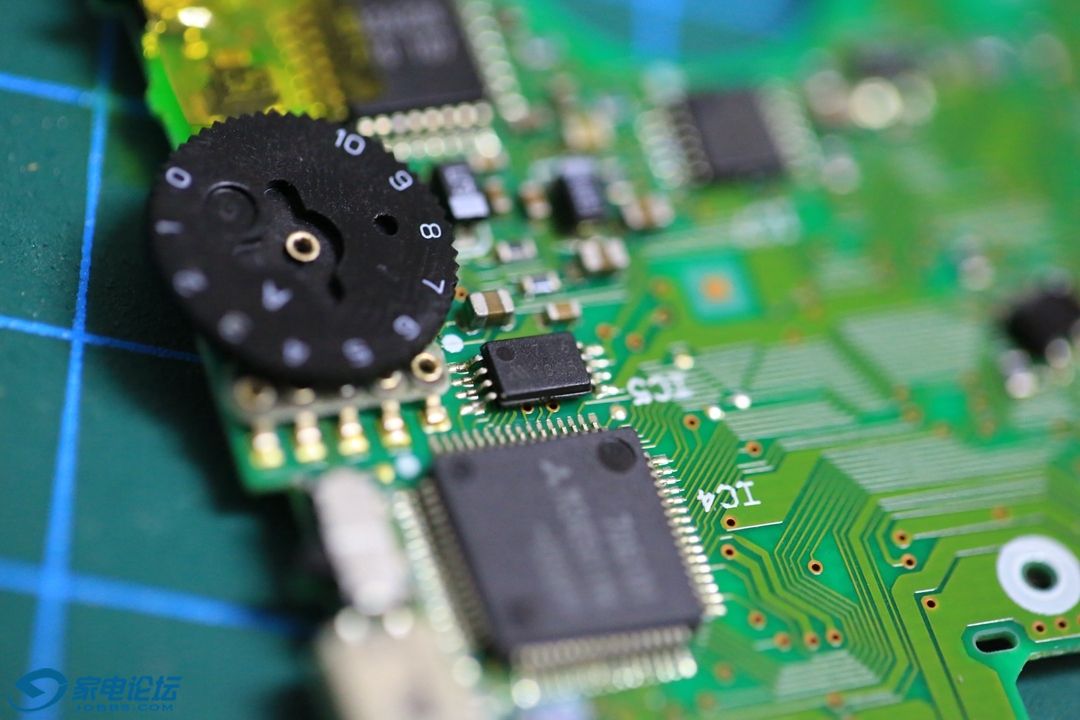

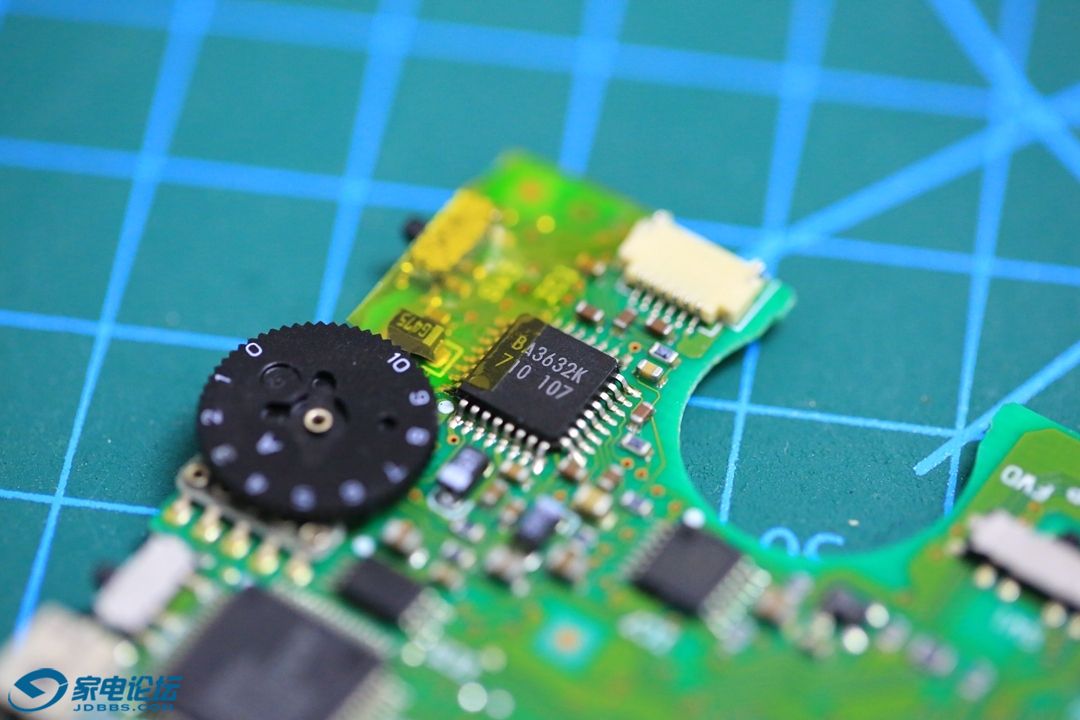

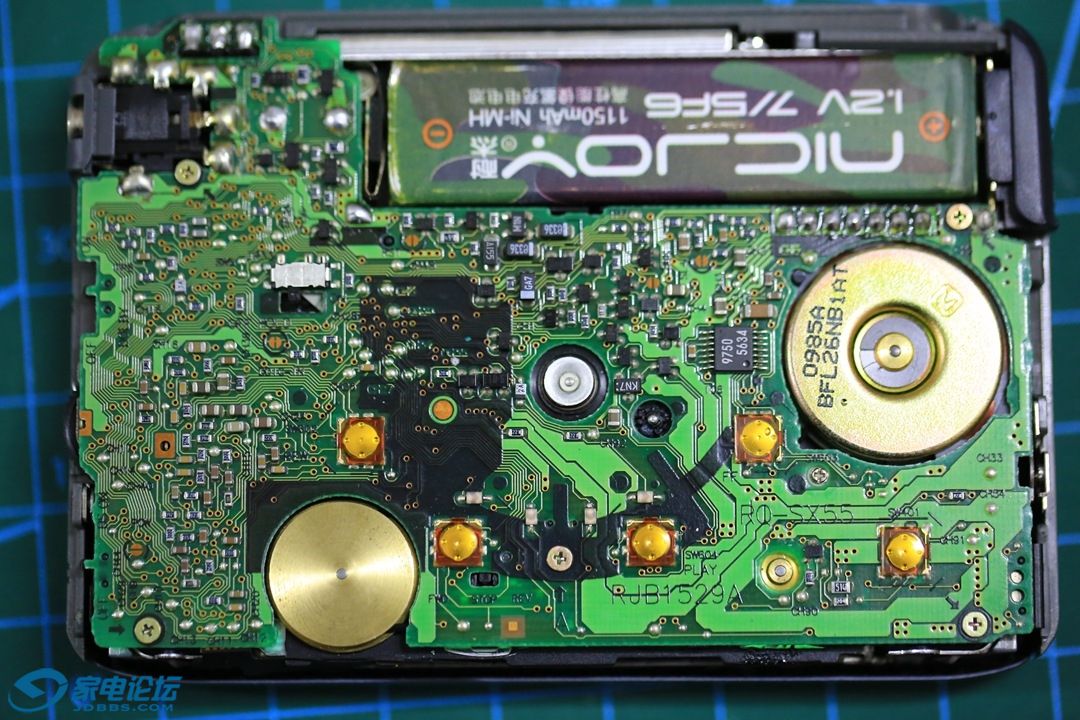

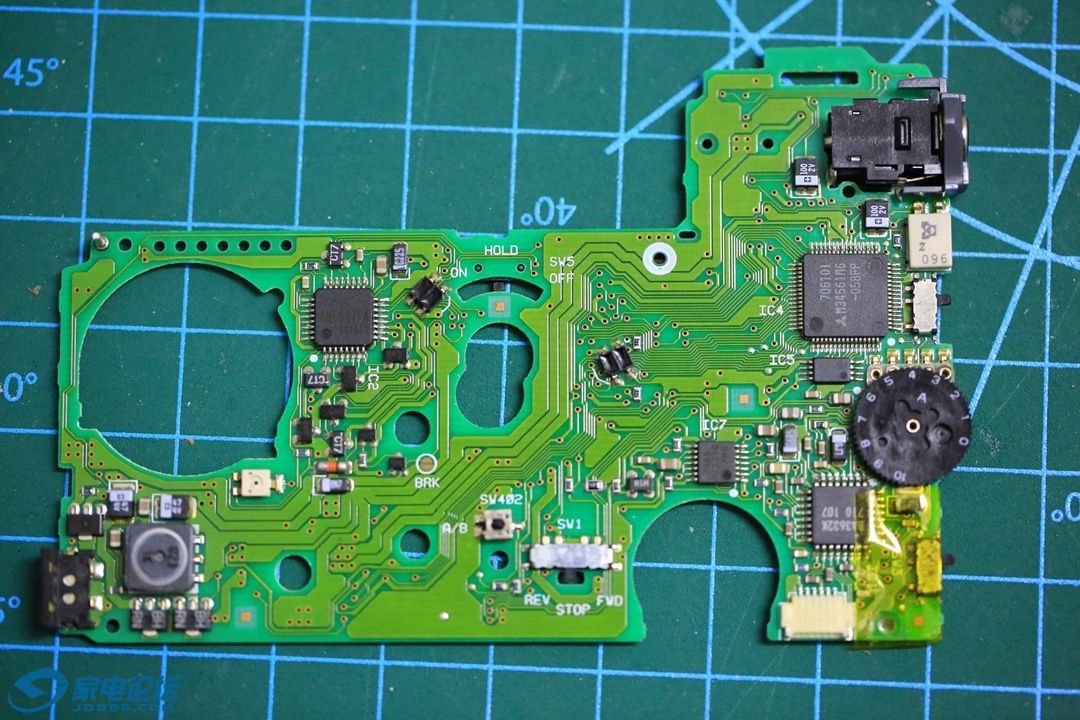

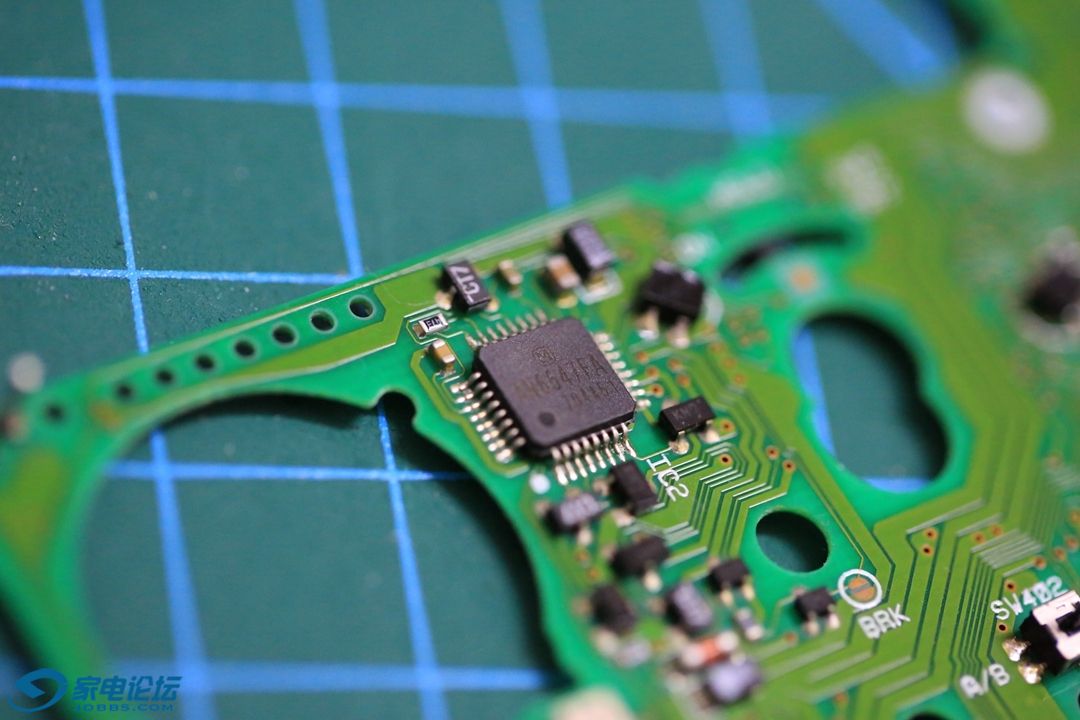

下面看看主板各种细节吧

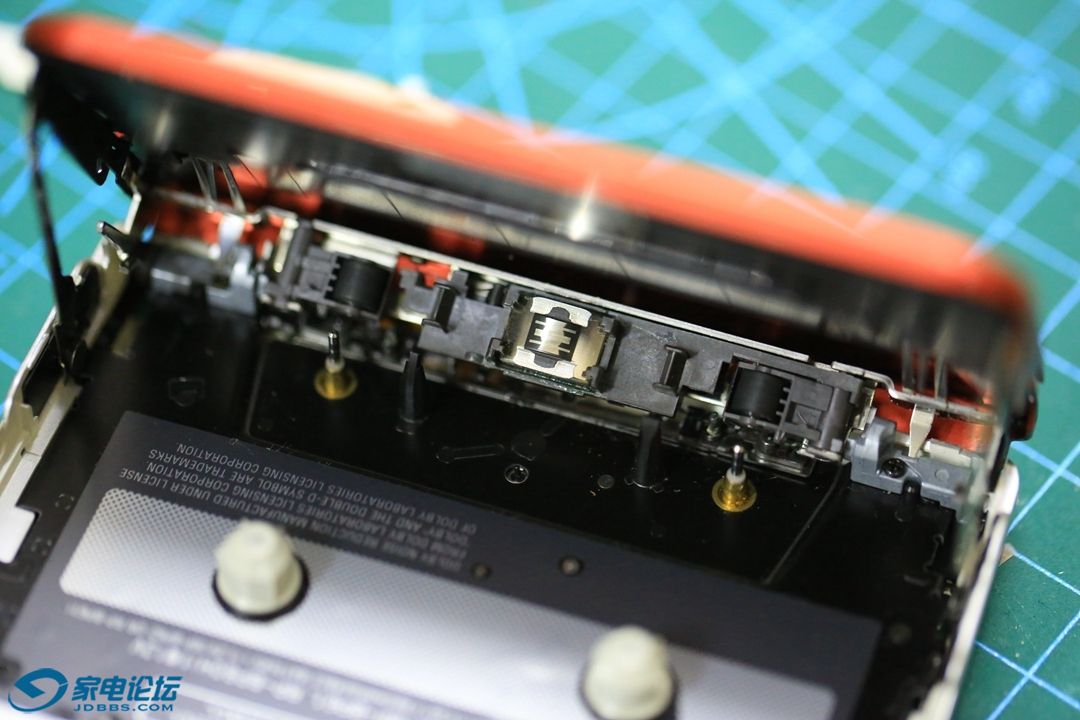

安装回去

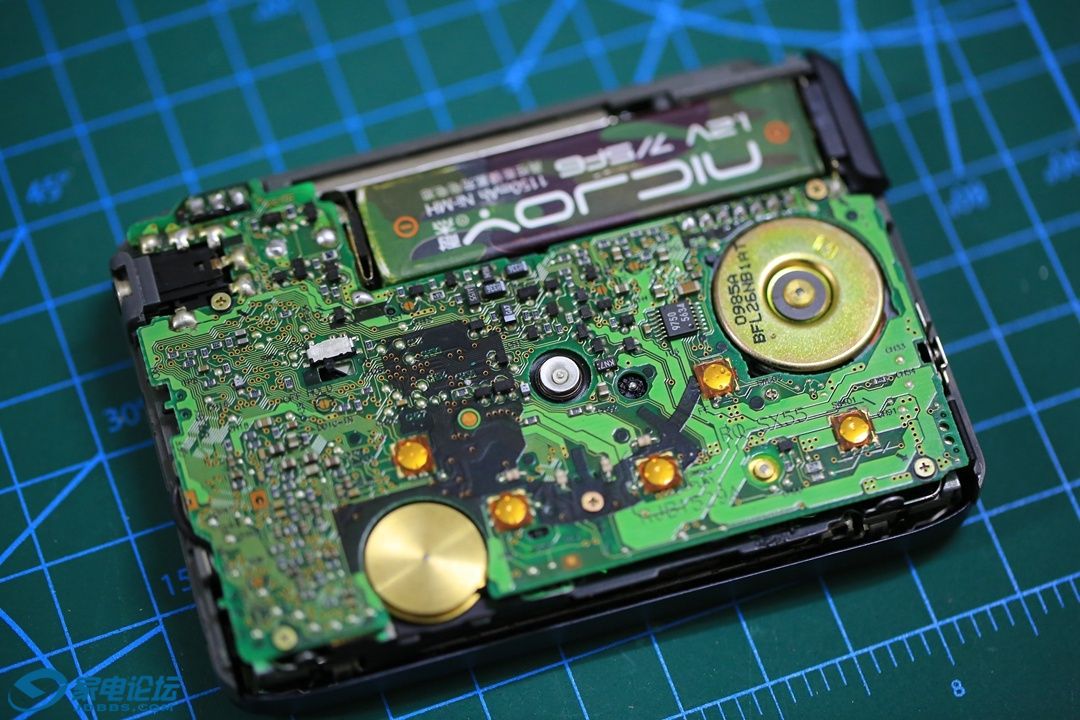

这还有一张SX55的图片，和SX60一样换磁头
换过以后当然比以前的音质好多了，低音变的饱满不散，而且下潜深了，高音也清晰了。

ayumi00

换磁头会提升频响，以前也换过非晶体磁头，但主要还是电路板说了算

肖建飞

赞一个这可是个细活

adfx01

换磁头！很厉害！我只会动电路，改善很大吗？

Capstan

确定阻抗和电感量一致吗？谐振补偿电容和Q值调整电阻都要一同调整。

叶飞

Capstan 发表于 2018-1-29 08:28
确定阻抗和电感量一致吗？谐振补偿电容和Q值调整电阻都要一同调整。

不会

gumogumo

拍摄功夫了得

gdhdzwj

胆大心细，有创意，赞一个

gumogumo

牛

pengpeng

20年前的帖子？

iwait4u

这帖子真好，赏心悦目

冷峰

pengpeng 发表于 2018-2-1 20:29
20年前的帖子？

被你发现了

广西南宁神仙猫

小时候听好多这种。。现在很少有人听了

Capstan

不同磁头的高频上限可以有明显区别（前提是配合正确的谐振电容和Q值调整电阻，不是简单一换了之），但是靠换磁头听出改善了低频，只能说脑放效果功不可没。

叶飞

Capstan 发表于 2018-2-4 18:38
不同磁头的高频上限可以有明显区别（前提是配合正确的谐振电容和Q值调整电阻，不是简单一换了之），但是靠 ...

您理论扎实，但我觉得试一下不就知道了。
