SONY TCD-D8 D7拆除磁头自动清洁器图文全攻略 全部螺丝位及相关动作要点的详细说明

全中文说明书

SONY 的TCD-D7，D8内部的磁头自动清洁器的编织物磁头刷你猜猜有多坚硬？我可没敢想象这么坚硬的编织物蹭在旋转的磁头上是个什么样子！
还好，根据我仔细观察机器的动作，发现D7，D8这个自动清洁机构的清洁动作和普通DAT卡座以及录像机有所不同，常规的DAT机是在机芯刚放入磁带后，磁鼓开始旋转的时候，清洁机构来不及弹开，清洁海绵或者塑料刷蹭在高速旋转的磁鼓上，顺便照顾下磁头。直到螃蟹臂带动导带杆组件滑动上来，顶开自动清洁机构，然后开始正常录放磁带。
而这个D7，D8则是在每次播放完磁带，（虽然没有拿出磁带，但是进入低功耗的时候，D7，D8是自动卸载，将磁带收回的）在卸载磁带的瞬间，螃蟹臂滑下来的时候，磁鼓自动降速到非常缓慢的速度，持续两秒左右，以很慢很慢速度旋转让清洁刷蹭个几圈而已。（在开机加载磁带瞬间，磁鼓是不旋转的，直到全部加载完毕，清洁机构被顶开之后，磁鼓才开始旋转的。这一点和寻常的DAT卡座不同）。
由于真正清洁的时候，磁鼓旋转速度非常慢，于是有人会问那是否磨损很小，没必要拆除啊？我说还是要拆，因为这个刷子是个编织物做成的，很硬的，不管怎样都是一种磨损，而且年久了，上面的脏东西一大坨了，越蹭越脏。


正式开始拆除自动清洁器部分：

第一部，卸掉仓盖，共有四个螺丝，两个位于右侧面，两个位于背面。最好先用电源弹开仓盖门再干。然后将电池仓引上来的电容的红黑连接线焊开，拿掉主板。
然后下图中5个螺丝搞开，注意收藏每组的螺丝，D8，D7设计非常操蛋，每个地方的螺丝都不一样，所以按照每个小组划分，最好你们购买一堆自封塑料袋，将每个组件卸下之后，将这个组件的螺丝和组件一起放入袋中，以免和其它组件的螺丝混淆，每个小组的螺丝长短粗细各不一样，一旦混起来，之后想组装起来，你会被各种怪异的动作不良，到处机械卡滞被弄个想一头撞墙的地步，所以最好按照我说的，严格区分每个小组的螺丝，重要的事情讲一万遍。对精密机械的拆装力求清清楚楚，最糟糕的是螺丝到处乱套的情况发生！


5个螺丝搞下后，还不能直接从塑料壳中倒出机芯，注意下图中绿圈位置有个伸进塑料壳的钩子，掰开塑料壳，弄出钩子，


整个机芯就可以倒出来了，动作千万不能粗暴，这是精密机械，不是真的板砖。


机芯总成拿出了。注意下图中两个圈的位置，就这两螺丝下来，将前挡板下来。连同螺丝封入一个塑料袋中。




然后就是后挡板，也是两个螺丝，一同封入自封带中保存好。




左侧挡板，也是两螺丝，封入自封带包好。

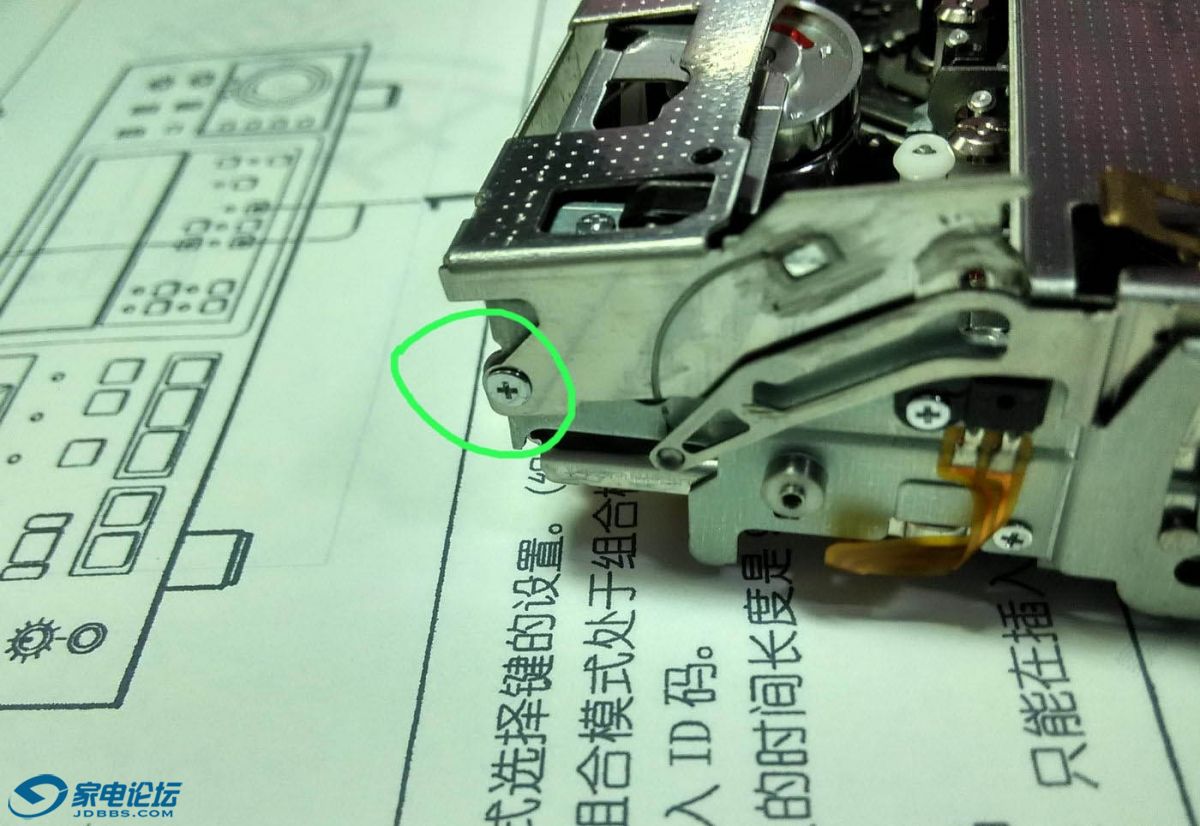

右侧挡板有些操蛋，螺丝会隐藏在一些你不好观察到的位置，不过都被我给你圈出来了。

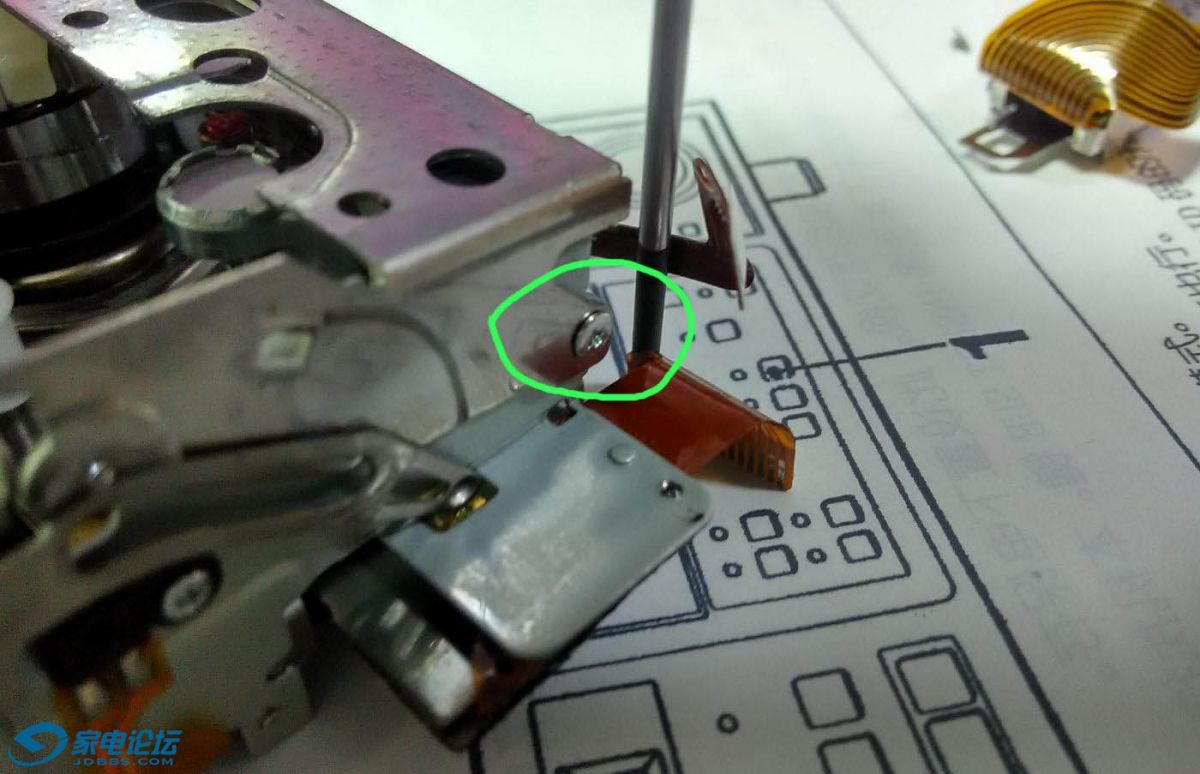

现在必须要下掉RF放大器组件，这点是机器的关键神经中枢，非常娇嫩，稍微暴力一点，整个RF放大器排线就完蛋，注意下面圈中螺丝，先搞下来。


注意RF放大器只有一个螺丝，但是左边是有一个钩子钩住机架的，仔细观察左圈中的位置就明白了。上面的排线必须很小心很小心，一旦弄裂掉了，你哭都来不及了，没救了的。


接下来下滑轨螺丝，注意收好这螺丝，特种螺丝，到处都买不到的，丢了你就把自己脑袋撞撞墙壁吧！




滑轨开开后，就可以下掉后上盖板的两个螺丝。






好了，后上盖板去掉，再下来就是内盖板螺丝两个。





主角总算露出来了。


这个机构还不止白色塑料片部分，还被右边的小铁片给锁定着。


编织物的情况出来了，非常硬的材料，直接蹭在磁鼓上。表面都已经发黑了。


底下有复杂的弹簧力矩机构。






先要拆掉金属接地刷，然后才可能释放自动清洁机构。注意这步骤很关键，稍微一不小心就有可能搞弯曲磁鼓接地刷，提起来的时候留心下旁边钩挂住的地方。不要想着一次性提起来，提不起来的，动动脑子眼睛看下卡在哪里了，很简单的。


这个弹簧最好也拆掉，以免影响到螃蟹臂。


为了防止弹簧的透明轴卡丢失，最好用个大塑料袋套在前面接着。


总算接住了。这个东西一定保存好，别顺手丢掉。流个纪念以供日后观赏也好！


都搞定，干干净净！然后按照原路装好其它的零件。要小心这个磁鼓接地刷，装回去的时候要特别小心别刮伤了上磁鼓，甚至直接刮在磁头上，那是致命的，装回的时候先将磁头旋转到一个安全的角度上！
注意，这些都不是所谓“不锈钢”，D8,D7里面没用上什么“不锈钢”，全TM都是镀铬铁片，容易锈蚀的，所以你最好戴个塑料手套，或者回装零件的时候，用390CCS干性喷剂上棉签，清洁下所有被你的大汗手碰过的电镀铁片。这点非常关键，至少本人拆过的东西，都确保不会锈蚀亮晶晶的金属面。俺最讨厌精密机械的金属片上布满人体指纹组成的黑铁锈了，一想到那恶心的指纹铁锈，就想呕吐！
