小修Fiio DAC耳放

[复制链接]
netcore

5

主题

207

帖子

2

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2017-4-3
发表于 2018-1-18 14:50 | 显示全部楼层 |阅读模式

马上注册 家电论坛，众多有奖活动等你来参与！

您需要 登录 才可以下载或查看，没有账号？注册

x
本帖最后由 netcore 于 2018-1-18 16:16 编辑

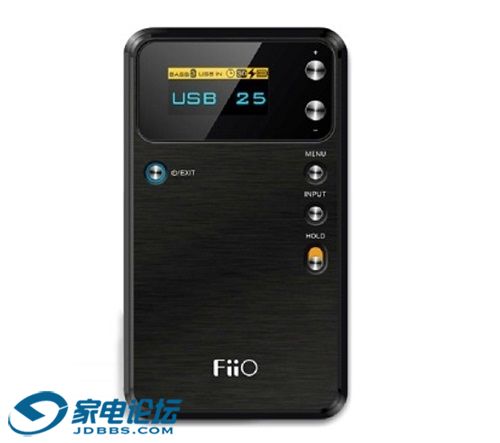

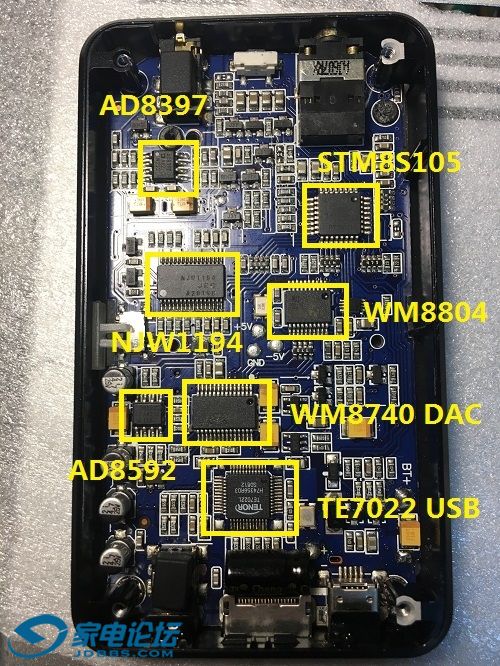

  30不邮从坛友收了一台飞傲E17耳放，描述说显示屏坏了。收到后，机子被暴力开拆过，OLED屏碎了，插电脑认USB声卡，但是无声。  先看看用料:
      WM8740 DAC；  音量+高低音调节用的极低失真的NJW1194；
      耳机放大用的AD8397运放，估计电路用的47耳放电路，没有深究；
      USB接口TE7022，最大支持到24bit@96KHz，不算好也不算差；
      同轴/光纤接收WM8804，还有一颗运放做DAC LPF； 主控单片机用的超高性价比的8bit STM8S105

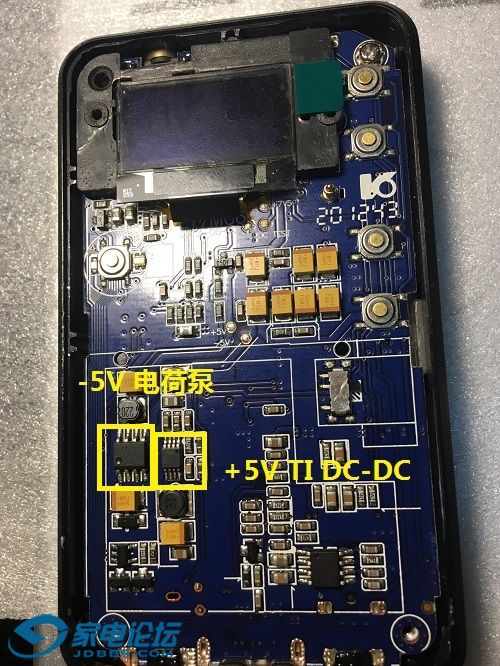

背面主要是电源升压/负压

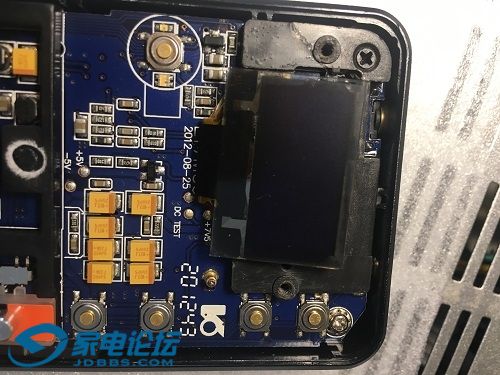

原来的屏已经碎成玻璃渣了，刚好手上有一个屏，脚位大小都合适，换件。

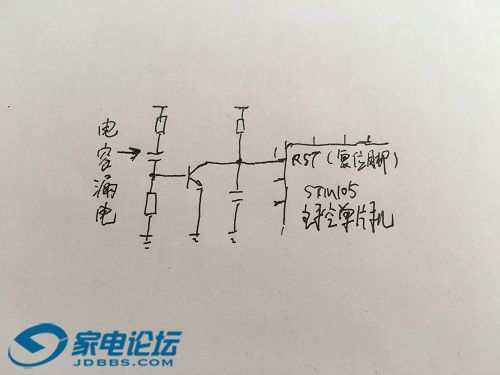

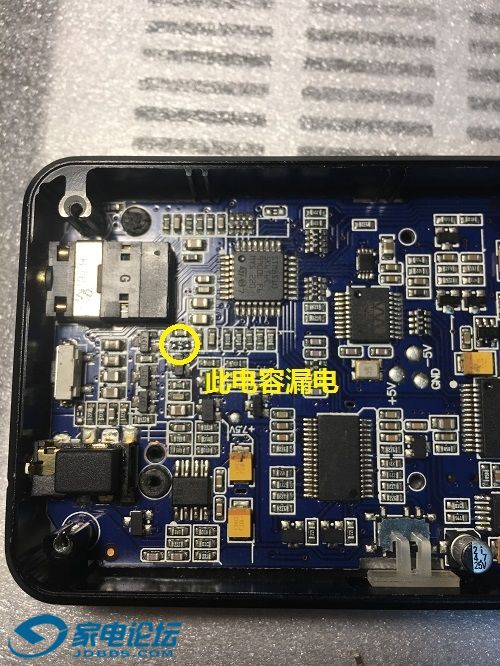

换屏后仍然不开机，没办法查电路：量到主控单片机复位脚始终是低电平，导致MCU始终复位不工作。测绘出复位电路，原来是电容漏电，换了1颗0.1uF电容上去。网上查了一下
这机不开机的故障蛮多的，说不定大多是这里的问题
IMG_2482.jpg IMG_2473.JPG

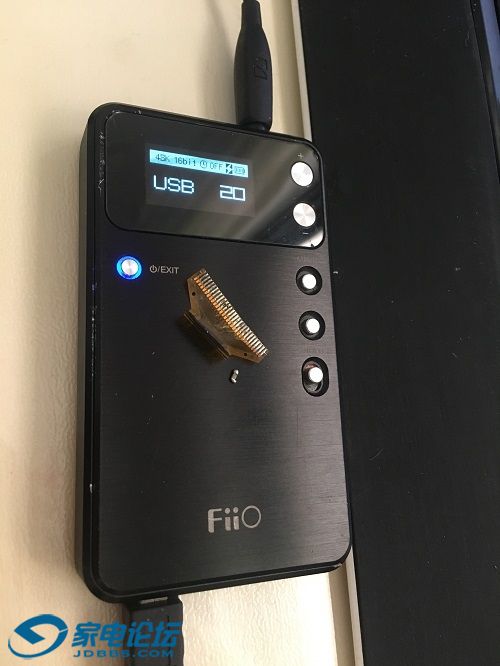

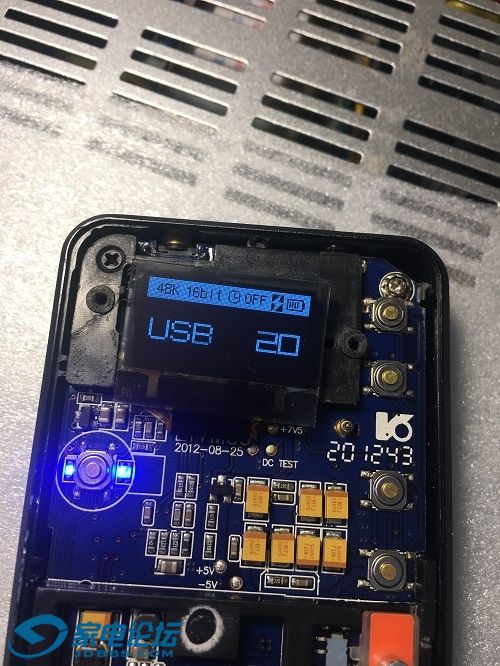

开机，亮屏！呵呵，好像比原来用的黄蓝双色屏更好看
IMG_2481.JPG fa_E17_01.jpg
坏件尸体留影：电容+OLED，屏已经成玻璃渣子了，还剩个排线
回复

使用道具 举报

奥妙星光

26

主题

360

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2016-4-12
发表于 2018-1-18 15:03 | 显示全部楼层
牛逼
回复

使用道具 举报

t3studio

40

主题

1629

帖子

53

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
6
注册时间
2005-12-31
发表于 2018-1-18 15:05 | 显示全部楼层
niu niu niu
回复

使用道具 举报

lanliyang

43

主题

3190

帖子

15

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2017-2-16
发表于 2018-1-18 16:21 来自家电论坛网手机触屏版 | 显示全部楼层
怎么查出来这个电容漏电的？帖片也会漏？

点评

netcore
电路倒查，万用表量三极管C极0V，B级0.6V，正常工作时，B级应该是0V的，分析一下就出来了，肯定电容漏电。是电容就会漏电，正常电容漏电很小而已  详情 回复 发表于 2018-1-18 16:37
回复

使用道具 举报

netcore

5

主题

207

帖子

2

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2017-4-3
 楼主| 发表于 2018-1-18 16:37 | 显示全部楼层
lanliyang 发表于 2018-1-18 16:21
怎么查出来这个电容漏电的？帖片也会漏？

电路倒查，万用表量三极管C极0V，B级0.6V，正常工作时，B级应该是0V的，分析一下就出来了，肯定电容漏电。是电容就会漏电，正常电容漏电很小而已
回复

使用道具 举报

lanliyang

43

主题

3190

帖子

15

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2017-2-16
发表于 2018-1-18 17:15 来自家电论坛网手机触屏版 | 显示全部楼层
高手！！
屏是热压吗？有个629屏幕显示缺笔画，想换个屏试试，不知怎么换

点评

netcore
屏是焊接的。看过你的帖子，建议你还是收个629配件机换电路总成，斑马纸热压没有条件做还是不牢靠  发表于 2018-1-18 17:22
回复

使用道具 举报

土得掉渣

243

主题

1万

帖子

45

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2015-4-28
发表于 2018-1-18 18:57 来自家电论坛网手机触屏版 | 显示全部楼层
一看就是高手
回复

使用道具 举报

xuehu1985313

6

主题

548

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2017-12-11
发表于 2018-1-18 23:20 | 显示全部楼层
高手，修修十倍利润
回复 支持 反对
