求个索尼WM-170的维修手册或者主板

gumogumo · 发表于 2018-1-4 22:01

您需要登录才可以下载或查看，没有账号？注册

x

换了全部铝电解，播放磁带声音很小，音量旋钮不起作用。在杜比开关附近输入测试点用螺丝刀碰触，有正常噪声，但是是单声道的。

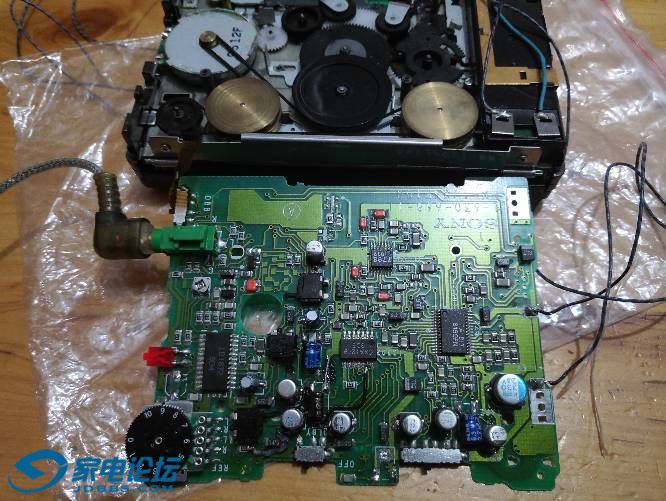

原来主板上有两个电容掉了：

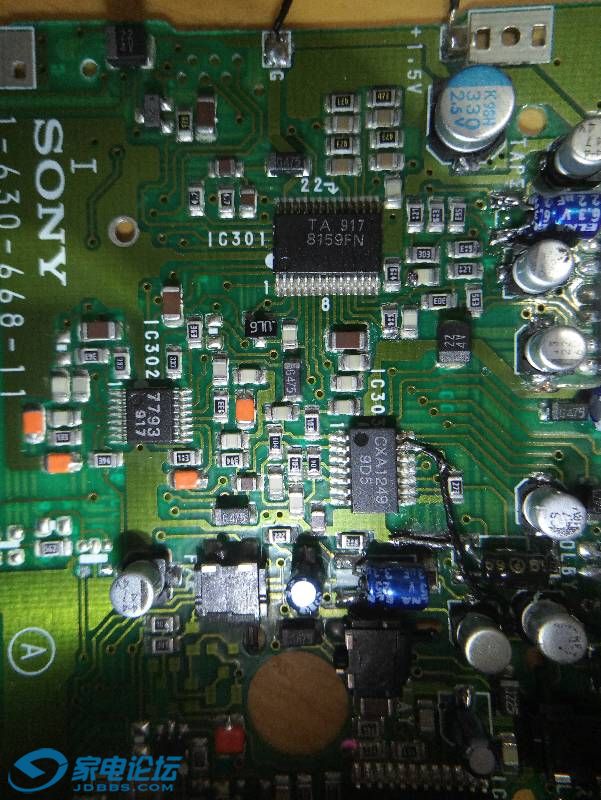

新换的电容：

这机子电机也有毛病，看来绿键机果然是名不虚传啊。

一只蚊 · 发表于 2018-1-5 10:19

本帖最后由一只蚊于 2018-1-5 10:21 编辑

那两个拨片开关也会渗入电解液，得换。音量电位器也要测一下看看。

gumogumo · 发表于 2018-1-5 15:23

一只蚊发表于 2018-1-5 10:19
那两个拨片开关也会渗入电解液，得换。音量电位器也要测一下看看。

有两个微动开关已经在背面测试点短接了。
你说的是不是杜比开关和磁带选择开关？

gumogumo · 发表于 2018-1-5 23:12

飞了两根线，现在有声音了，但是音量电位器调节到最大才是立体声。小音量都是单声道。不知道是什么原因。

hgsjf · 发表于 2018-1-6 10:25

这系列机器搞起来真头疼，主板毛病，机芯毛病。说不定最后还是变尸体。

Capstan · 发表于 2018-1-6 11:38

gumogumo 发表于 2018-1-5 23:12
飞了两根线，现在有声音了，但是音量电位器调节到最大才是立体声。小音量都是单声道。不知道是什么原因。

这现象看似电位器接地端开路。

czgczg · 发表于 2018-1-6 12:59

我也搞过，后来还是偏音。无解了。扔了。再也不碰了

gumogumo · 发表于 2018-1-6 13:03

czgczg 发表于 2018-1-6 12:59
我也搞过，后来还是偏音。无解了。扔了。再也不碰了

现在带速正常了，就是音量不受控制，小音量是单声道。怀疑是CXA1249那块故障

gumogumo · 发表于 2018-1-6 13:04

czgczg · 发表于 2018-1-6 13:16

把芯片下来，清理清理再焊上试试。不过费点劲

czgczg · 发表于 2018-1-6 13:18

电容液腐蚀厉害

gumogumo · 发表于 2018-1-6 14:19

Capstan 发表于 2018-1-6 11:38
这现象看似电位器接地端开路。

没有开路

gumogumo · 发表于 2018-1-7 15:37

搜了好久没有收到
维修手册，在别的机型查到了相同芯片的电路。

gumogumo · 发表于 2018-1-7 15:37

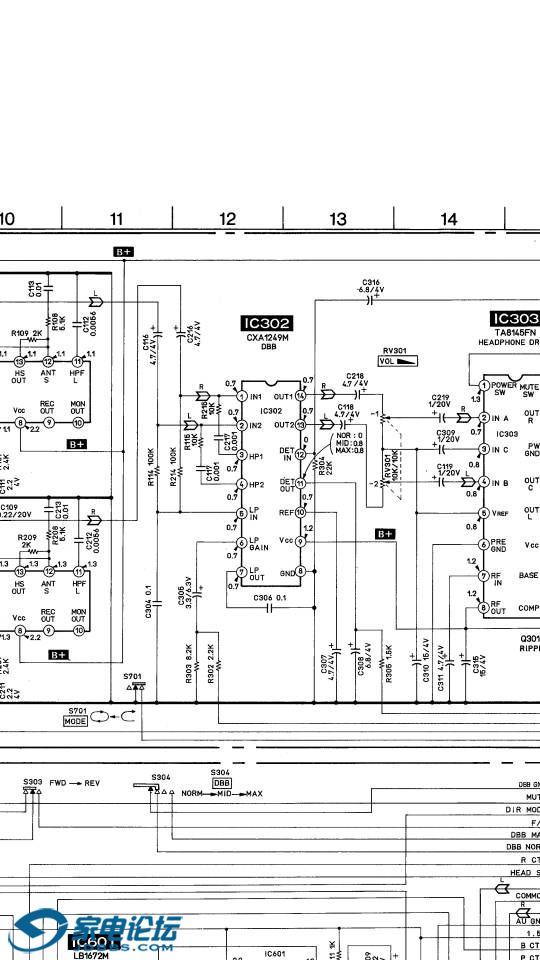

DBB芯片

gumogumo · 发表于 2018-1-7 15:38

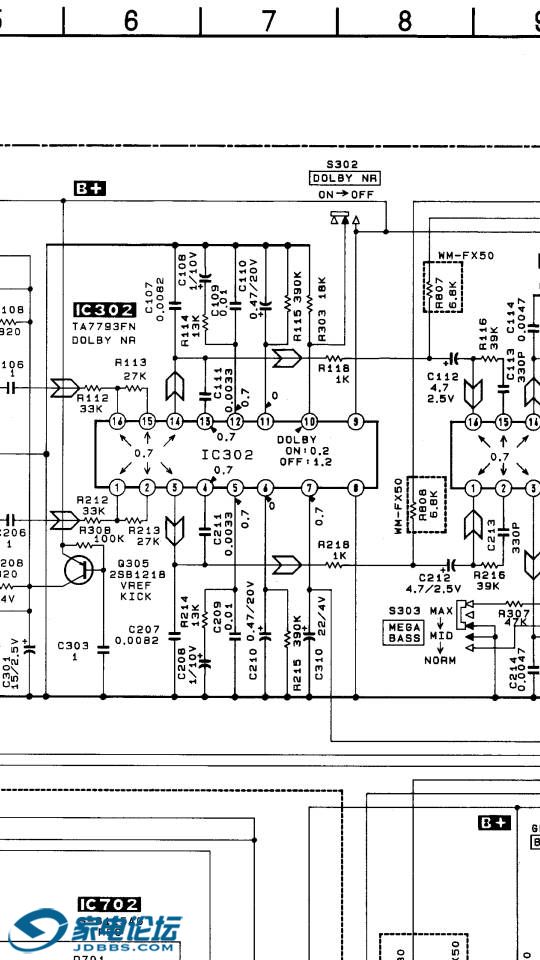

杜比降噪
