硬盘机fostex PD6使用教程

花开在春天

声明：本文参考了论坛Stallone版主的《fostex PD204 攻略（参考教程）》。

个人水平有限。所描述仅代表个人意见，所用图片尽量采用官方宣传图片和本人机器图片，请勿随意转载
由于本人水品有限，虚心接受各位玩家的提问，所以保留对部分叙述进行更改的权力，
主要分为几个部分：
一.   概述
二.   各操作面板简介
三.   录音部分（模拟）
四.   解码播放/混合录音
五.   耳机输出音质点评














第一部分：概述
Fostex pd6开业广泛用于电影拍摄（6轨同时录音），可用于会议，采访，广告，一些珍贵的模拟资料备份等方面的录音，
2.机器最高参数为24bit/96khz，耳机推力为200mw*2（at 32Ω），用这个参数录出的歌，一首4分钟多的歌曲大约120MB多。一张碟1.3G，大概可以录制10首96khz的歌曲。如果是普通的WAV，40M一首的话，就可以录制30多首。




上表是PD6可以在不同码率下录制的声道支持情况
3.主机可以通过1394数据线连接到windows7系统，通过1394可以把Fostex PD6当作一个外置的光驱里复制数据（需要装驱动）。复制到一张8CM的dvd-ram碟片上，复制数据之前，碟片要用PD6格式化一次，产生一个文件夹BWFF，录的歌曲就是保存在这个文件夹的，或者将wav文件复制到BWFF文件夹里面。
4.主机可以用USB键盘进行编辑操作，无法进行数据操作，没有尝试链接键盘到PD6
5.  机器只支持WAV或者bwf文件，其他ape，flac文件需要通过软件转换成wav再给机器读取（其实bwf文件是一种比普通wav更高参数的文件，电脑识别还是wav，普通）
6. 在DAT领域，台机比便携机高一个档次，但是在硬盘机领域，恰恰相反，便携机是主流，好多品牌没有主打硬盘台机了，或者台机参数反而没有便携机高，有的只是用存储卡的台级，（当然，顶级音频录音室用的超级硬盘机除外）
7. 主机可以采用8cm DVD-ram碟片（需要卡匣）和自带40GB硬盘作为存储介质，可以单一选择，也可以两个都一起使用，一般情况，有光驱就可以了。硬盘无法通过系统直接认到，必须通过光盘中转数据。只支持8cm dvd-ram，其他dvd-r，dvd-rw之类的碟片都不能被利用；主机40GB硬盘原厂做好28个分区，格式化之后是1.3GB，与一张dvd-ram容量一致，便于互拷，该机用的硬盘是toshiba CE接口1.8寸硬盘，即使拆开硬盘盒用上usb接线，也是不能直接被windows系统直接读取的，会提示你格式化，如果选择了格式化，那将永远也不能再用在这个机器上面了，从某种意义上来说，只能用原厂硬盘了！（这个切记，没有必要，切勿冒险），当然，资料太多的话，dvd-ram是不能拿来给dvd碟机读取的，只能是Fostex PD6来读取， fostex太坑爹，所以，虽然音质很好，但连接复制编辑文件不够直接，所以机器知名度有限。

第二部分：操作面板简介及提示

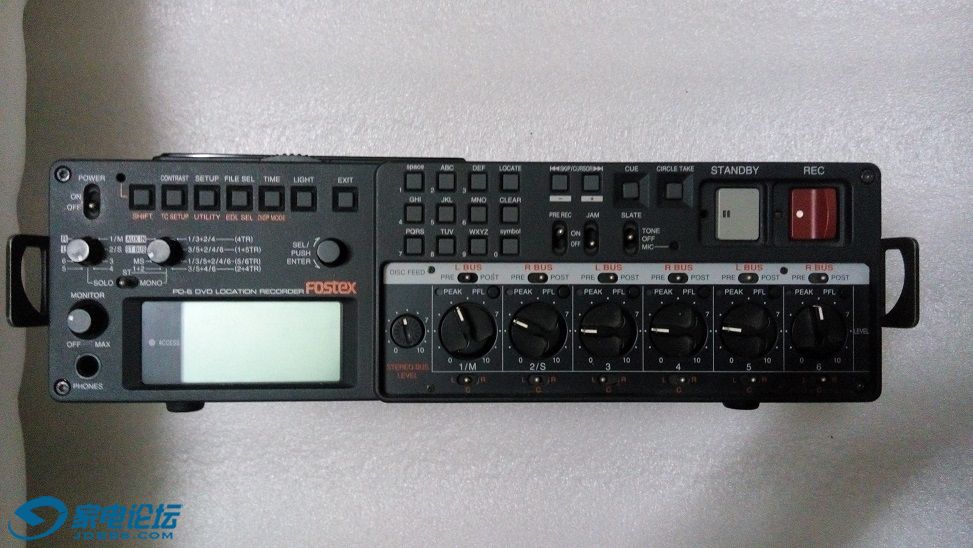

1.        机器前面板




从左到右,从上倒下：
        电源开关及快速设定栏
耳机监听切换档，音量旋钮，耳机插口
MONO可以调节输入的声道方式，可以非常左右有多种组合ST是立体声。当接入的信号在不同声道的时候，比如1+6那旋转到上面出现1+6这样的组合就可以出声。
        系统设定区（7个键）
这里SHIFT的作用是，当按下SHIFT，SHIFT绿灯亮起，那么再按下面有黄色标志键的时候黄色字体的功能才起作用。单独按则是上方白色字体的键起作用。Contrast是调节屏幕对比度的。其它几个键都比较容易理解。Setup系统设置，FILE SEL文件处理TIME时间相关LIGHT灯
（插头为6.5mm大口径插头，音量旋钮按下即为锁定，弹起可以调谐）
        数字键区（可以用键盘代替，略）
        SKIP/CURSOR这个的作用则是在播放时选择上一首歌和下一首歌。
        录音键区（一段录音完毕，按下暂停键，即进入待机状态，继续录音，直接拨动录音键即进行）
模拟录音时候，输入信号的时候作用影响比较大的几个设置点：
a)        机器上盖INPUT SEL：（在机器上盖INPUT SEL里面设置D、P音量非常大，设置L、T反而音量一般，这个是我自己测试得出的结论，测的机器是用sony D5M接收。其它机器不确定）
b)        STEREO BUS LEVEL（这个可以整体调节输入输出的音量）
c)        6个LEVEL的独立音量调节旋钮以及声道设定（L，C，R切换档，，就可以重新对输入信号进行设置，可以对6个声道任意配置，定义，组合）
比方说，我们习惯1对应L，2对应R来进行录音定义，这个pd6就可以乱来，你可以用2对应L，3对应R也可以，通过PAN按钮来设定和定义，让你可以听到正确的立体声！
2.        机器上盖




        DVD-ram光驱只支持8cm dvd-ram，其他碟片不支持
输入选择档位
        INPUT SEL：（在机器上盖INPUT SEL里面设置D、P音量非常大，设置L、T反而音量一般，这个是我自己测试得出的结论，测的机器是用sony D5M接收。其它机器不确定）
Mic切换档位
        INPUT GAIN：这个是对6个声道音量做调整，记得要做平衡的声道调整，不然会偏音。
        50~300hz微调档位及衰减档位
        播放组件（REW歌曲内倒放、FFWD歌曲内快进、PLAY、STOP停止、STANDBY暂停）以及机器前面板SKIP/CURSOR这个的作用则是在播放时选择上一首歌和下一首歌
3.        机器左侧：


1394口下可以直接把机器当作外置光驱，开机在PD6下面设置1394成CONNECT。就可以从WIN7下面复制WAV文件到PD6下面的BUFF文件夹。退出CONNET，PD6就可以播放了。


        模拟输出：6个（XLR）平衡接口，1.接地2.热端3.冷端。一般接1和2口进行输出。
        电池接口：PD6无法给电池充电。
        USB键盘接口
        1394接口：WIN7下面装好驱动可以直接作为外置光驱复制歌曲到DVD-RAM上。
        REMOTE：遥控端口
        AUX IO：没有测试过。
        喇叭：喇叭声音不错。
4.        机器右侧：





        模拟输入：6个（XLR）平衡接口，1.接地2.热端3.冷端。可以自由搭配
        电源接口  4针XLR插口，1.负极，2.3留空，4正极 （DC12~18V，1~2A）-原装电源15V
        数据口（DB25接口，可以当解码用，没有数字线没有测试）
        WORD IN/OUT：没有测试
        TIME CODE：时间码也没有测试过。
        电源输出口2个（DC12V，0.5A），
第三部分：录音部分（模拟信号）
1.        mic录音，专业和针对性太强，没有测试
2.        模拟录音之line in：这个提供6个line in插口，档位有4档（T、L、D、P自测D和P的音量最大，可以根据自己的输入信号选择），注意，音源输入不要反向了，要是反向，则可以通过上文提到的L、C、R设定或者输入电缆切换
在正面板上可以进行50~300hz的微调，也可以进行信号衰减（对于电平太高的信号才考虑衰减，否则，切换到off状态），
GAIN这个是录好模拟的关键，调谐不好就是电平过高，失真很多，（电平过高时，监听耳机会有提示的）
若音源无XLR输出，只有RCA输出时，可以用RCA线转XLR即可，模拟录音得先试录一小段来反复试试效果，达到理想状态再一气呵成地录，这样，事半功倍
第四部分：解码/播放/混合录音
①解码：（纯数字输入，非录音状态）
要是只做解码，就可以用到这两个参数了，给一个信号到pd6，没有找到数字线没有测试，据说可以支持5.1声道解码。
②播放（或当转盘）
当然，音频文件的获取方法是录音，或者CD抓轨成WAV文件到pd6播放，之前提到过用光驱的操作和copy注意事项，就不多说了，
耳机输出对比过Fostex PD4和Sony D10 PRO2，要是和dat比较，pd6耳机输出可以轻松干掉这写DAT，并且音质也可以轻松碾压。很多朋友有这几个DAT，这里就是做个对比。
第五部分：耳机输出音质点评
由于pd6是专业广播级的录音机，其对应的用户首先就是录音师，专业录音师用的都是专业监听耳机，pd6自带的耳机输出功率是200mw*2（at 32Ω），所以，对于录音师常用的监听耳机，这个推力是足够了，所以，我认为所有的监听耳机拿pd6来推，是完全适合的，根本不需要加耳放

目前我所知道的台机和便携录音机，台式播放机里面没有哪个机器的耳机输出功率可以超过200mw*2（同样功率的有pd204，和pd606），所以这个机器的推力属于最强大这个级别的

同理，任何型号的耳塞，耳挂都是可以推好的，有的甚至不需要1/3的音量，由于推力太猛，需要调谐正确的音量，免得耳机报废，还有就是别把耳朵搞残。记得每次都把音量先调到最小，实在不行把音量开关按下去锁定。

下面主要是看搭配hifi类的耳机(或者不好定义的hifi监听类)----直推
推荐型号：
1.        shure ：SRH全系列
2.        sennheiser： HD600，650，580，540，540-Ⅱ，540G/300Ω，540G/600Ω，HD700，早期型号300Ω及以下
3.        AKG：K501，601，701，702，Q701
4.        byerdynamic： DT770，DT770pro，DT880（32/250Ω），DT880pro，DT990（32/250Ω），DT990pro，T70，T90，T5p
5.        GRADO：RS1i，以及价格低于rs1的所有型号，GS1000
6.        audio-technica：A系列，AD系列，pro系列所有型号，W1000，W100，W10vtg，W10ltd，w1000X，w5000
7.        SONY：CD全系列，V全系列，75XX全系列，SA全系列
8.        Ultrasone：pro全系列，ED8，ED9各版本
9.        Rudistor：MD1各版本，MD2
10.        victor：DX1000
11.        DENON：D全系列
12.      fostex TH-900

不推荐直推的耳机（建议配合耳放，官方推荐是fostex A8耳放）
1.        sennheiser：HD800
2.        Ultrasone：ED7，ED10
3.        AKG：k1000，K240系列
4.        hifiman：HE6
5.        audio-technica：W11R，W11J，W2002，L3000等高级木头
6.        GRADO：ps1000
7. 其他暂未列入的型号或非常冷门的型号
Fostex PD6是一台可以，音源不变，换耳机的听的机器。


这里有一点特别特别要补充的内容这里有一点特别特别要补充的内容：
千千万万不要用USB转1394的那种转接头，一旦用了，机器必然烧掉1394附近的芯片，甚至最重要的USB-FIRE芯片也会挂，这个是一定要记住的。血泪教训

最后单独讲一下和播放相关的内容
Fostex  PD6的播放操作。PLAY 、暂停、停止、快进快退（曲内快进快退）、下一首和上一首歌。和播放相关的功能比较简单。

机器播放按play，选歌有下一首歌，上一首歌以及歌曲内快进、快退，暂停，STOP键。
