求助，哪位有爱华j101的电路图，或者机器内部照片也可以

atao7788 · 发表于 2017-12-9 21:01

您需要登录才可以下载或查看，没有账号？注册

x

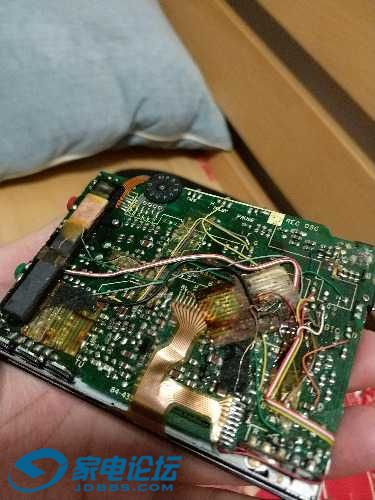

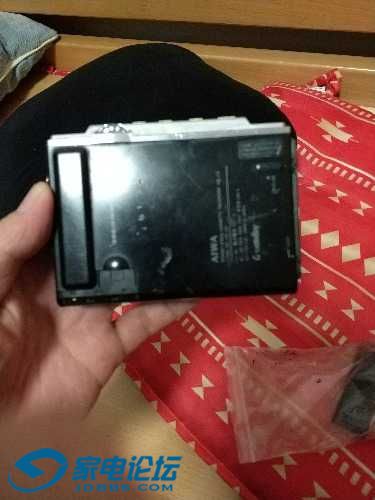

收了一个爱华j101，成色还行，可是，被修过来，打开看了线路板飞线超多，有的是原机飞线，有的是维修后飞的，现在也分不清哪个是原机有的，哪个是后来飞的。无从下手。哪个大师有j101的电路图，或者能拍一张正常电路板照片来参考，感激不尽!

atao7788 · 发表于 2017-12-10 22:56

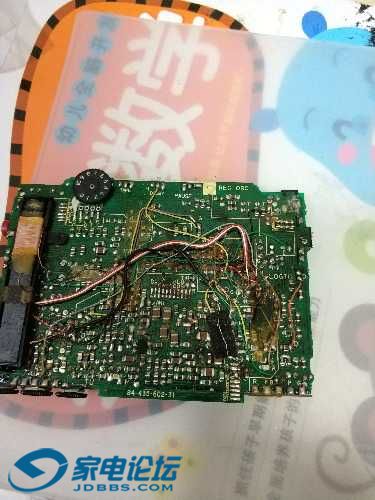

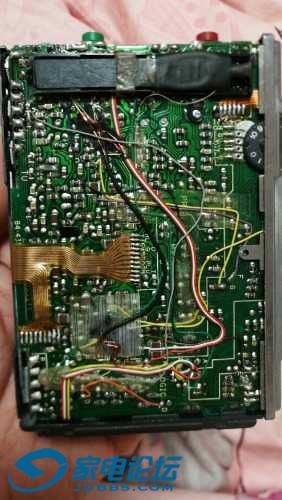

谢谢群友tomgreen提供的正常机器图片。发出来给大家参考参考

肖建飞 · 发表于 2017-12-14 11:48

看到这样的飞线就头疼

atao7788 · 发表于 2017-12-21 16:02

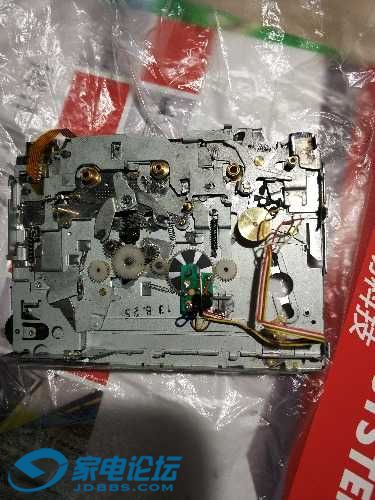

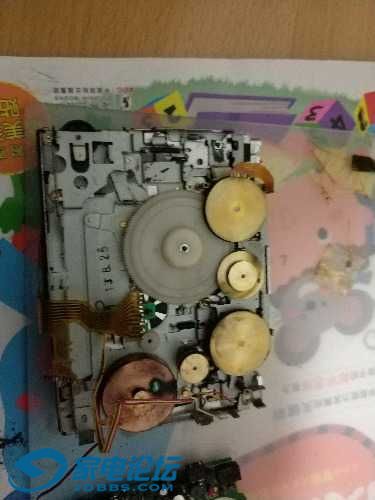

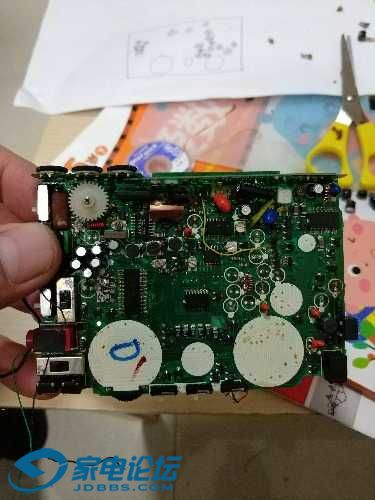

机芯主板照片来几张，希望大家能用的上

肖建飞 · 发表于 2017-12-22 14:07

机芯部分用料好扎实，全部铜轮

ZK16888 · 发表于 2017-12-29 21:15

j10的皮带怎么绕？高手指点一下
