关于AKAI 9100EX卡座的几个问题

sixegg

前几日进了坛友的AKAI 9100EX卡座，卖家说偶尔有一个方向不能倒带，录放正常，价格还不错，果断进了。到手后发现快进快退基本正常，快进时听到有规律的杂音，决定拆机打理机芯。网购并更换了皮带，压带轮（原压带轮裂了），给飞轮，压带轮等轴承处进行了清洗并加了润滑脂。
以前只有一台TEAC5010，没有玩过AKAI的机器，拆机之前特意百度了网上关于9100的资料，发现有的玩家说AKAI的机芯通过行程电位器控制仓门的开关及磁头的起落，盲目拆了，安装时若对位不准确会造成机芯逻辑工作混乱并对机芯造成损害。因此心里无比忐忑，不知道是该拆还是不拆。但是经过复杂的心里斗争，还是决定拆了看看。拆下机芯后，发现机芯的连线比较多，因此用MARK笔做了标记，防止装回时插错了。拆了机芯后面的电路板和两个大飞轮后，仔细观察了行程电位器，发现电位器带了一个小的齿轮，旁边还有一个结构比较复杂的凸轮，里面润滑油脂都已经是黑色的了，呈半凝固状态，怪不得仓门进出仓不怎么顺利。拆到这一步比较关键了，电位器的齿轮和旁边的凸轮是咬合的，相对关系是固定的，拆了再安回去要保证两个齿轮的对位准确。用手转了几圈后发现有对位标志，以防万一，也在齿轮上用MARK笔做了标记，标好两个齿轮的相对关系，保证安装时对位准确，这样就基本上没问题了。剩下的清理，安装就比较简单了。经过打理，机芯的走带更加平稳，机芯运行噪音降低了不少，开关仓也顺利和很多（但是又出现了个问题，之前有的网友也提到过，AKAI9100进出仓控制马达比较大，开关仓在经过打理润滑后无比顺畅，但是物极必反，开关过于顺畅显得比较暴力，开关时总出现啪啪的仓盖和机体的碰撞声音，听了让我很是心疼。网上有的玩家比较高深，通过更换电路板上的一个稳压二极管可解决此问题，可是本人电路小白，不敢贸然动手，也想保持此机的完整。但是换一种思路，仓门的滑道清理后加了润滑，减小了摩擦力造成了此问题，可否增加此处的阻力来解决这一问题，特意网购了高阻尼的阻尼脂，还在路上，效果待以后向大家反馈，其他玩家有什么好的方法也可以献计献策）。
另外，此机录音时,CAL的时候，调整LEVEL时，左声道的比较正常，右声道的电位器调整到头了才显示到箭头处，录音效果也不是很理想，但是电位器调到中间位置时录音效果非常好，但是调到什么位置效果最佳无法得知，谁会调整这部分的电路，请高手赐教。图片待整理后上传

我有aiwaNSXAK76

交易区新帖推荐

沙发

太湖之绿洲1

板凳

Capstan

看完楼主的帖子我感觉自己色盲了。。。

xxyh

先解决机械问题，在调整电路，

sixegg

交易区新帖推荐

xxyh 发表于 2017-11-19 23:10
先解决机械问题，在调整电路，

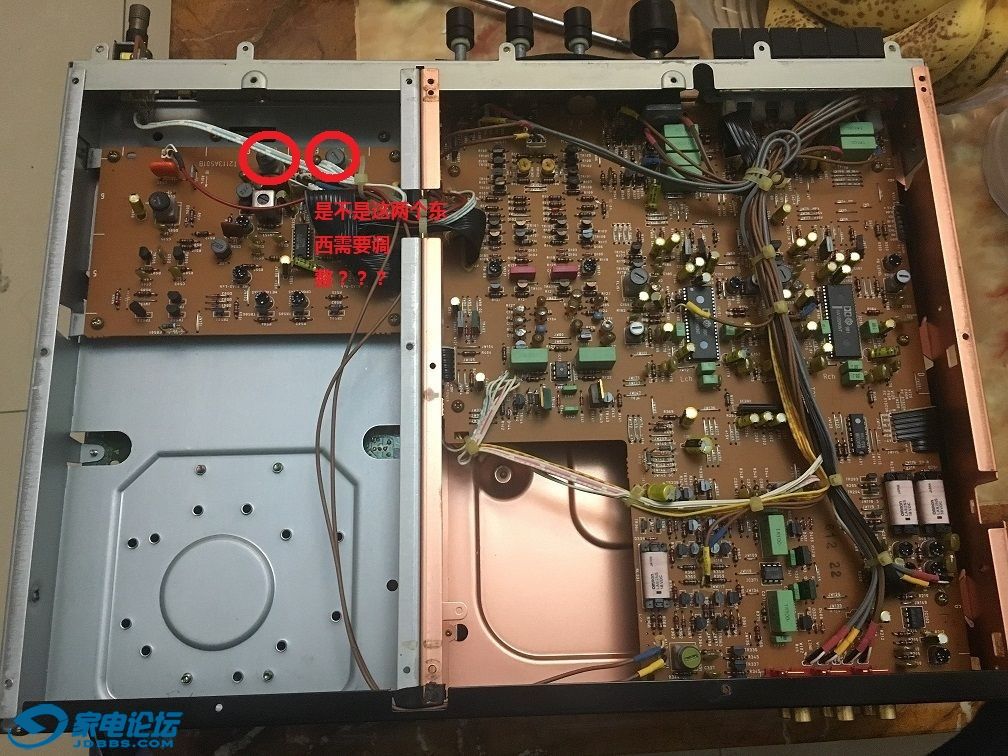

左右声道声音稍有不平衡（电平显示和耳朵感觉），如何调整，需要测试带吗？开后盖发现两个调节左右声道的变阻器，没敢动，是否调整这两个东西？

dapingking

sixegg 发表于 2017-11-20 09:17
左右声道声音稍有不平衡（电平显示和耳朵感觉），如何调整，需要测试带吗？开后盖发现两个调节左右声道的 ...

315或400HZ低频信号30MV，输出50~100MV左右， 录音状态 监听档测量两声道电平，看两声道读数变化是否差不。先确定磁头状态。
电平测试带+万用表
没有就找个英语磁带单声道的挺多的。

8996928

那个黑色的不是润滑液。是阻尼油膏

sixegg

8996928 发表于 2017-11-20 17:46
那个黑色的不是润滑液。是阻尼油膏

拆机芯挺恐怖的，万不得已不想拆了，想办法增加仓门阻尼吧！

补充内容 (2017-11-21 10:21):
昨天晚上弄到后半夜，用阻尼脂终于把卡座门的问题解决了，仓门左边有一阻尼轴，拆开里面加上阻尼脂就可以了，其他的地方不能加，加了开门费劲

monkey168

看来楼主还是有功夫滴

suline

1、2 左右声道放音电平微调
3、4 左右声道高频EQ微调
5、6 左右声道录音电平微调
7、8 左右声道cal 电平微调
9、10 左右声道电平表微调
11 -40dB校准
12、13 左右声道bias微调（hx pro off）
14、15 左右声道一类bias微调
16 二类bias微调
17 四类bias微调

印象中如此，手上没有机子，无法确认

上面标的所有的微调都是可调电阻，不是电感，你圈出来的可调电感作用是隔离偏磁电路和录音放大输出

xxyh

suline 发表于 2017-11-22 17:50
1、2 左右声道放音电平微调
3、4 左右声道高频EQ微调
5、6 左右声道录音电平微调

看一下维修手册，先了解一下，

sixegg

suline 发表于 2017-11-22 17:50
1、2 左右声道放音电平微调
3、4 左右声道高频EQ微调
5、6 左右声道录音电平微调

高手，谢谢指导

sixegg

谁有AKAI 9100的维修手册可否上传一下，另外问一下是否和AKAI GS-95MK一样？

edisonsjh

楼主不要擅动，这个9100有个通病，CAL的按键有时会接触不好的，大多是触点氧化，这也会影响CAL的显示的，多按动几下，会发现每次电平表的位置会不一样的。建议先清洗一下开关再动电路
