Winner/天逸 AD-7100+AD-5180 高保真五声道后级功放

金亮电器特价店

https://item.taobao.com/item.htm ... amp;id=560072227515

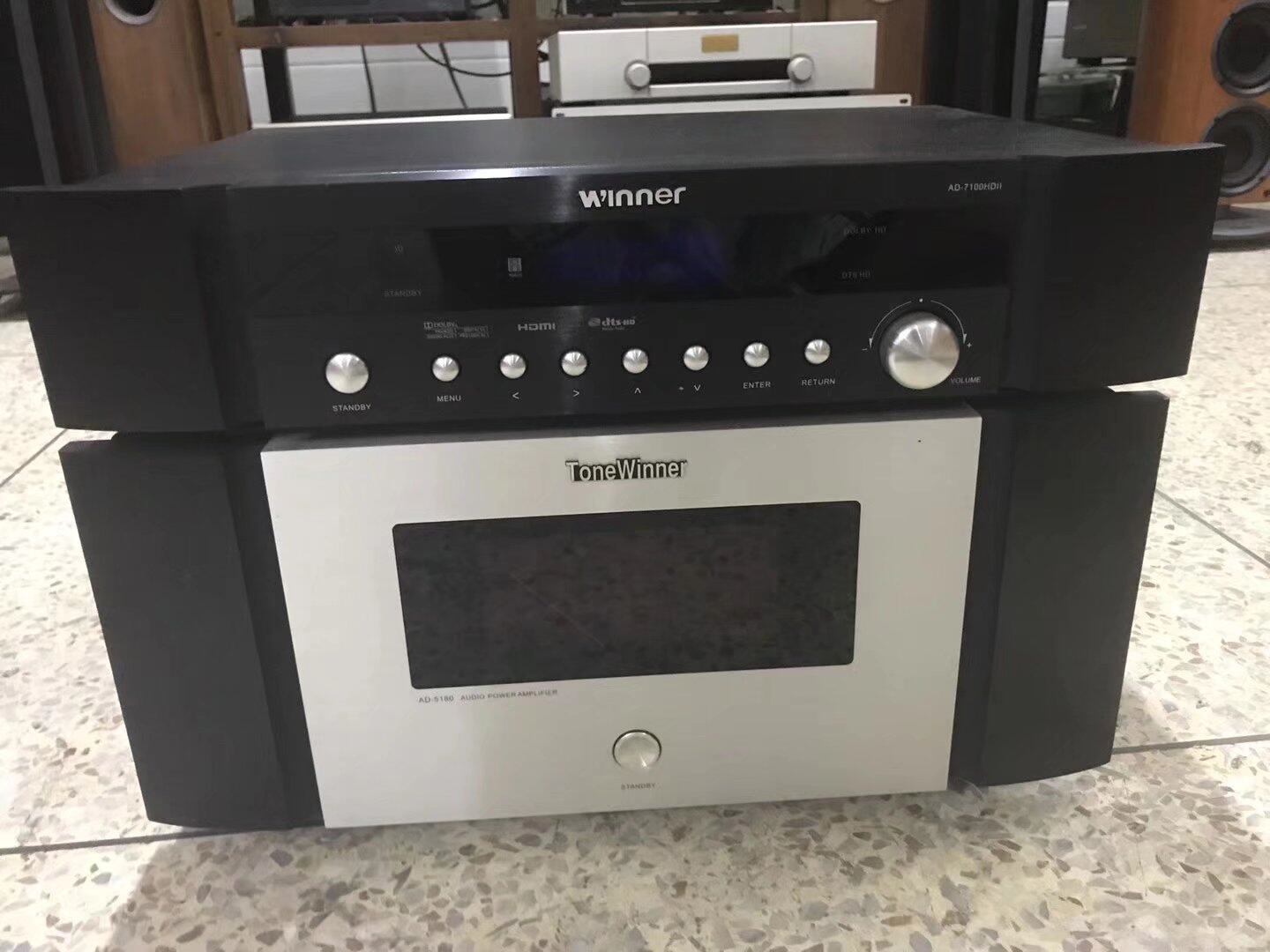

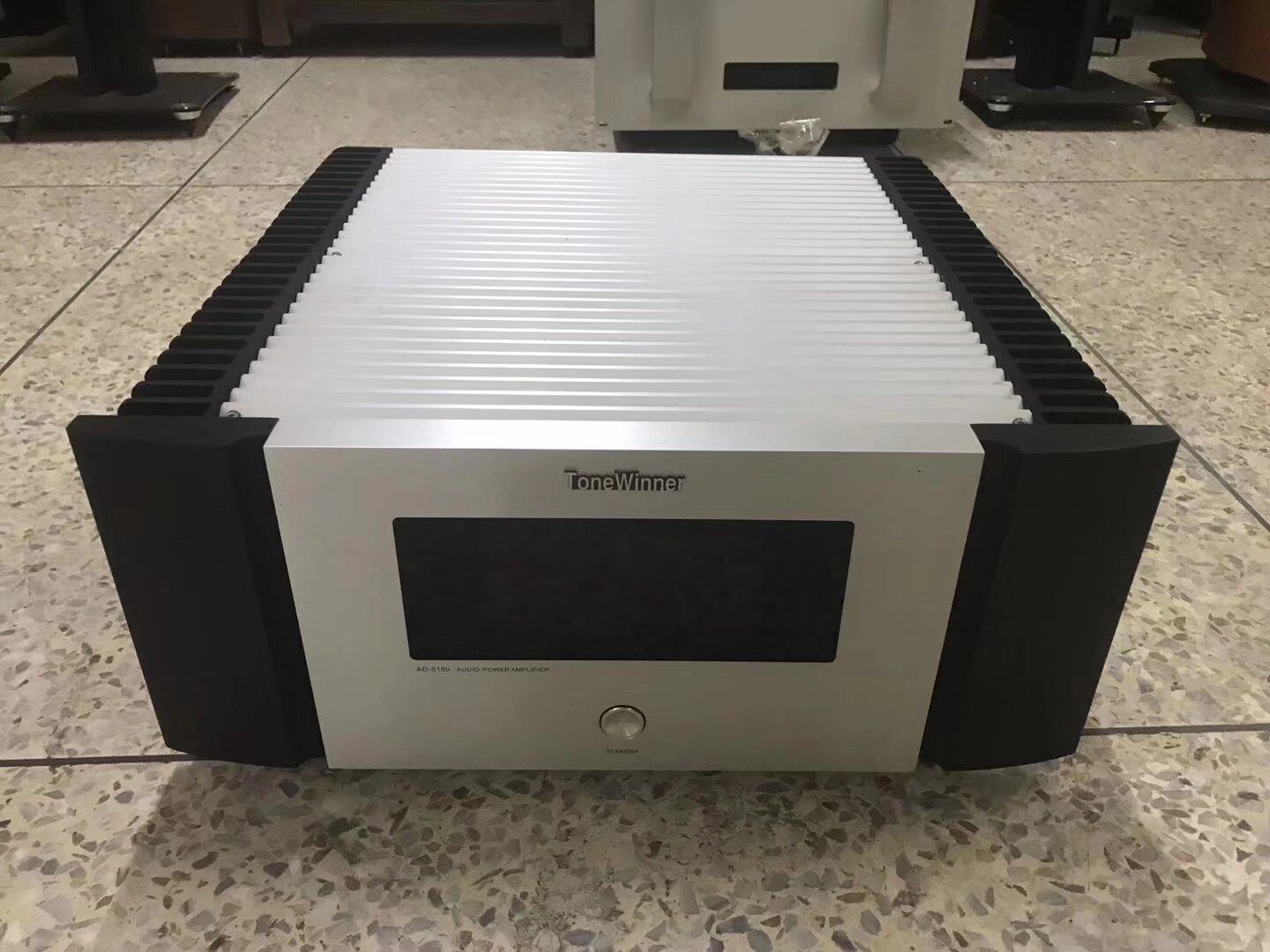

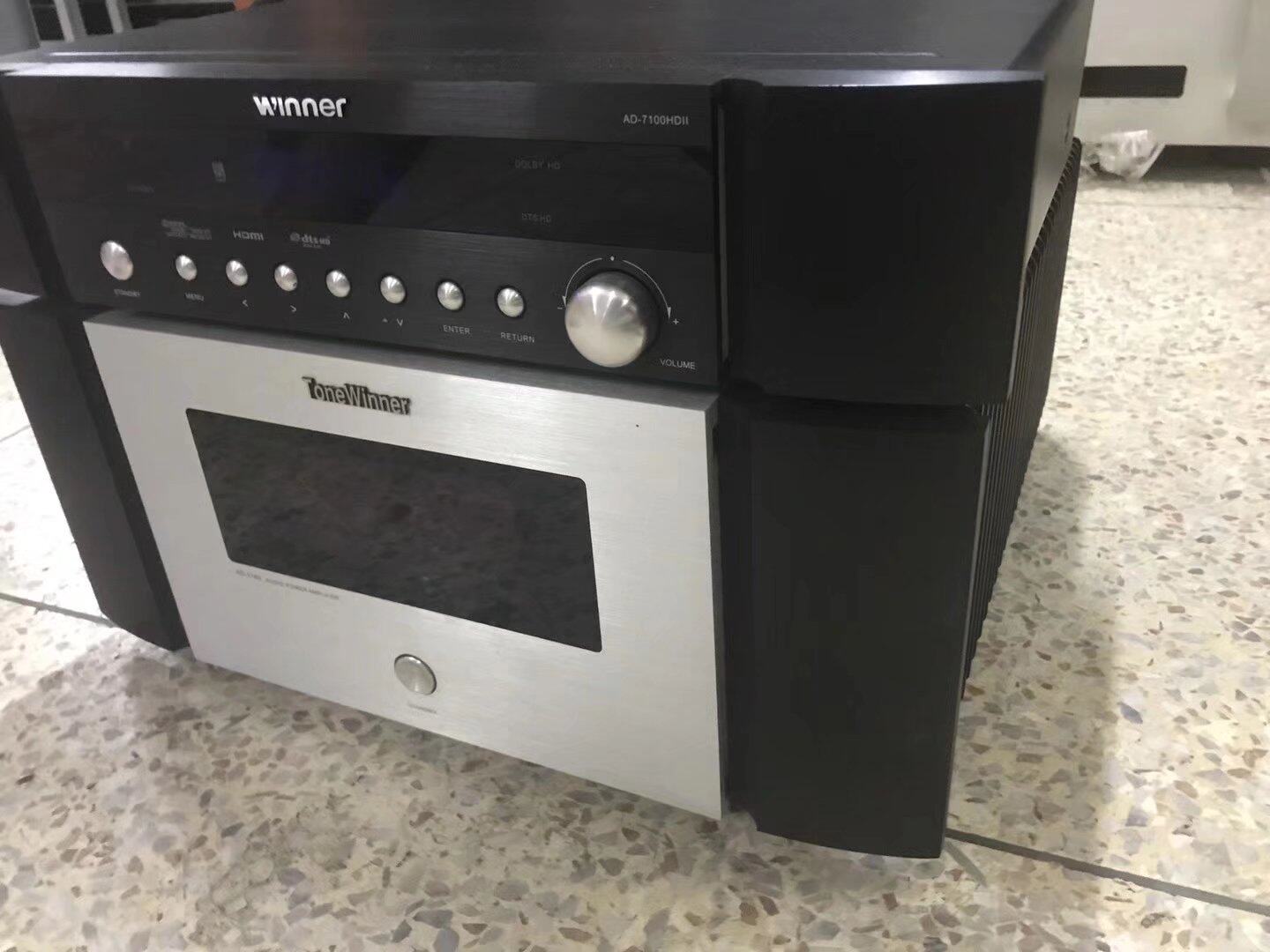

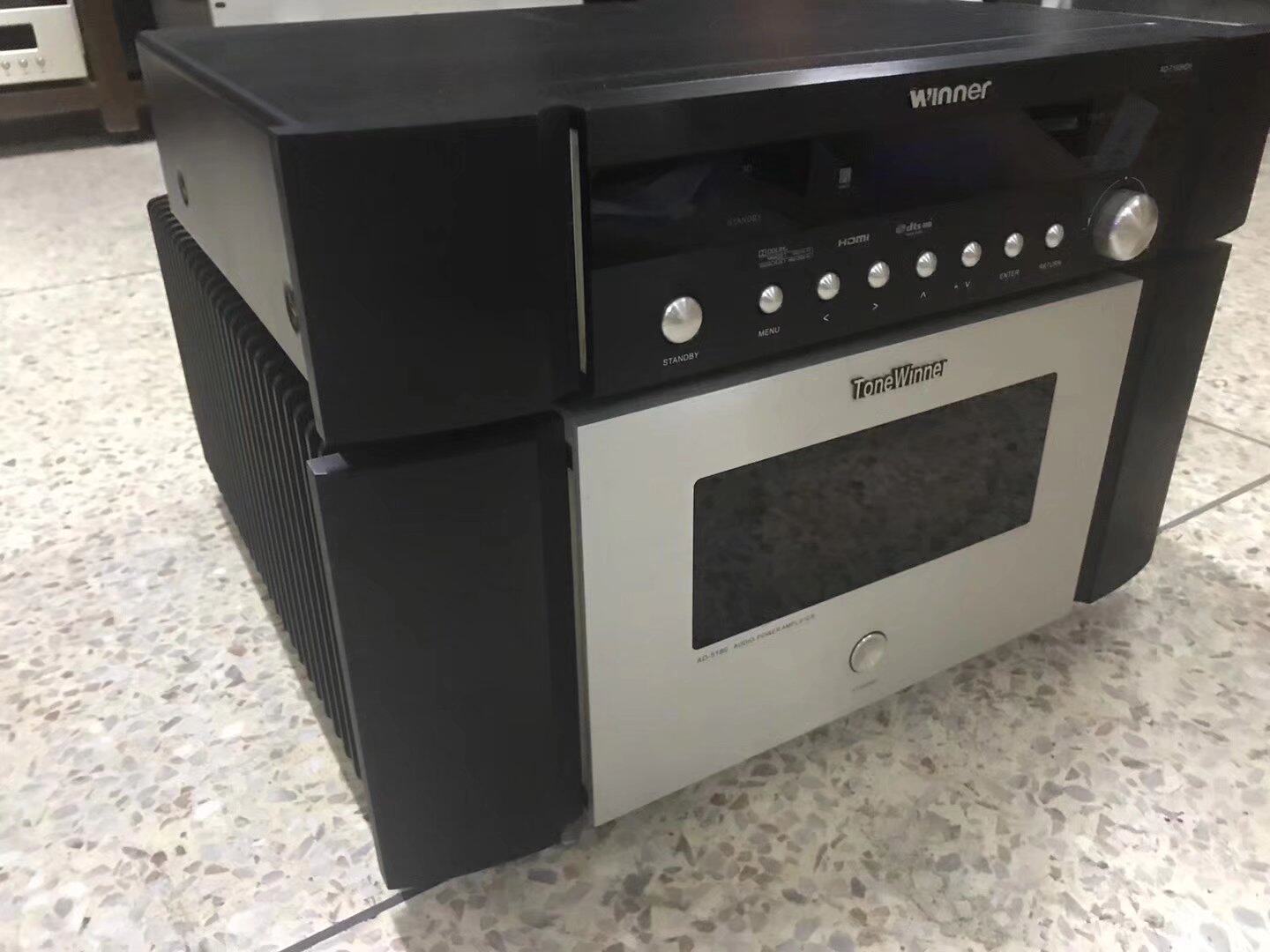

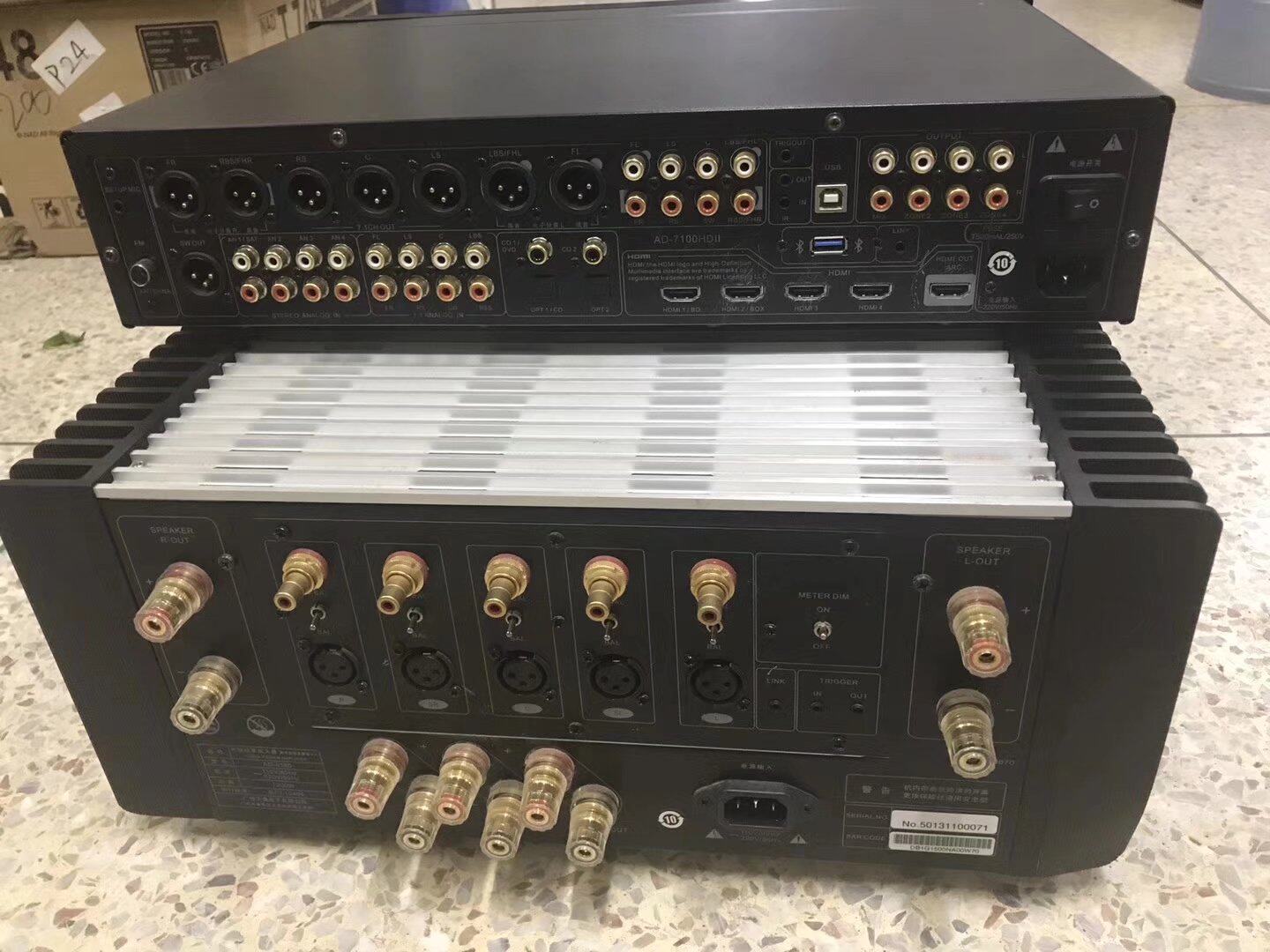

现货出售一套Winner/天逸 AD-7100+AD-5180 高保真五声道后级功放，有意者尽快联系13415086012，林生，一笔生意，一世朋友。成色新购买使用不久，无问题。 AD-5180功放机是配合天逸最新推出的独立次世代高清音频解码前级AD-7100HDII而精心设计开发的五声道纯后级功率放大器。该纯后级功放是顺应广大高烧朋友们对高清家庭影院的音质音色有极其苛刻的要求应运而生的，我们力争大家在家看战争大片时，能爆到山呼海啸，而在欣赏纯音乐片或聆听CD碟时又能有极其明显的音乐味和极高的保真度。一言以蔽之曰：该功放独揽了家庭影院和高保真HI-FI之优点，基本上做到了“鱼和熊掌”一网打尽！ 主要技术指标： 输出功率：180W×5 (8欧姆RMS THD=1%)、320W×5 (4Ω) 频率响应：10Hz-60kHz（＋/－0.5dB） 总谐波失真：≤0.008% 信噪比：≥112dB（A计权） 分离度：≥95 dB 净重：29.5Kg /台 尺寸：444（宽）×199（高）×458（深）mm AD-7100HDII而精心设计开发的五声道纯后级功率放大器。该纯后级功放是顺应广大高烧朋友们对高清家庭影院的音质音色有极其苛刻的要求应运而生的，我们力争大家在家看战争大片时，能爆到山呼海啸，而在欣赏纯音乐片或聆听CD碟时又能有极其明显的音乐味和极高的保真度。一言以蔽之曰：该功放独揽了家庭影院和高保真HI-FI之优点，基本上做到了“鱼和熊掌”一网打尽！ 玩音响的发烧友都知道，功放的基本形式分为合并式和前后级分体式。前后级分体的功放属于功放中的贵族，由于设计制作的成本很高，厂家当然会在电路、用料、造型，结构、工艺等等上精雕细作，因而这款AD-5180的档次也肯定是天逸功放中高档的旗舰级机型。 既然是专门为配合AD-7100HDII高清音频解码前级而设计的纯后级，那外观工艺设计就一定要与之有“水乳交融”的亲和感，因此我们看到了它的外观依然采用了天逸传统的外观造型，一样是厚实的铝合金面板，能和AD-7100HDII前级有很好的配合度，与之前推出的AD-7100PA纯后级功放在造型上有所不同的是：AD-5180的上盖板采用了传统发烧HI-FI功放的铝合金百页窗整机一体散热盖板，而最大的改变就是面板正中设计了一块黑底蓝字的功率指示表，开机播放时，表中那根细细的红色指示针会随声音大小而象游鱼一样在湖蓝色的数值表格上游动，为欣赏音乐平添了几许生趣，非常漂亮养眼。 现在让我们来看看这款功放的电路吧：由于主声道和中置、环绕声道都是一样的电路，也就是音响发烧友所崇尚的5声道等功率输出电路。为了方便大家了解，我只画出了五个声道其中一个声道的电路简图便于讲解（图3），如图可知： 第一级单端输入、双端输出差分放大电路：此级由配对良好的Q103、Q104、Q111、Q112、Q105等五只低噪声晶体管构成单端输入双端输出差分放大电路，其中Q105和ZD103组成恒流源电路和稳压及温度补偿电路。它的优点是动态大、驱动力强、转换速率高、谐波失真和相位失真极低；直接反映为低噪声、线性度高、频率响应好。 从末级功放输出的大幅度交流信号，经由R116和R114分压后作用于差分放大的另一输入端组成闭环回路，形成一定的负反馈，使整个放大系统平衡和稳定。这种输入电路是高保真HI-FI功放最经典、成熟的电路之一。第二级电压放大是以Q107、Q108 、Q109、Q110等四只晶体管组成第二级差分放大电路，本级主要功能是进一步完成电压放大。 Q108和Q110集电极之间连接Q106管构成公共直流通道，与R112、R113、R130以及电位器W101共同决定末级电流放大器的工作点。该级的工作点选得较大一些，以便功放能获得较高的甲类功率输出。 末级电流放大器由两级推挽式射级跟随电路构成，电流扩容放大后输入到功放级进行功率放大输出。功率放大级由三级达林顿放大电路组成，具有非常强劲的推动力！ 笔者注意到，该AD-5180功放的伍个声道放大电路均采用同样的电路形式，所有的左右主声道、中置声道、环绕声道之输出功率放大级都分别采用的是叁对配对精细的安森美（摩托罗拉）NJW0281G / NJW0302G大功率管，全机使用了三十只这样的大功率晶体管，是货真价实的等功率输出！这款大功率对管也是安森美推荐的专门为音频功率放大器开发的优秀的大功率管。据实际测试证实其增益线性度是目前同类管子中最高等级的。从厂家提供的测试数据看也有理由相信它的音质音色是非常出色的。而且这对管子相互之间的配对性能非常出色，一致性非常好！易于大量配对筛选且线性度好，增益较高，可以使输出信号有更高的放大比率和强劲的功率。目前天逸的功放已经基本全部采用这种大功率管，大量的采购也可以绝对保证高档级别功放的配对使用。从而逐渐形成了有相当不错的音乐味、中频厚润醇正、高频飘逸纤细、低频结实有力的“天逸声”。
