HI-FI血统 还原每一个音符 天逸EF-100多功能纯甲类耳机放大器

近日,天逸潜心开发时尚数码产品,推出的多功能纯甲类耳机放大器EF-100,简直是耳机爱好者的一大福音!事不宜迟,我们马上看看天逸的新成员!



精巧外观,将HIFI做到极致

无一例外,全球所有的高档HI-FI功放都会采用纯甲类电路,该电路共同的特性就是音质音色甜美、醇厚,但发热量巨大,需要及时散发热量,这就要求该类功放具有良好的散热性,所以甲类功放总是体重如山、银盔银甲,一是彰显高档贵气的颜值与身价,二是可以满足纯甲类放大器的庞大散热需求。

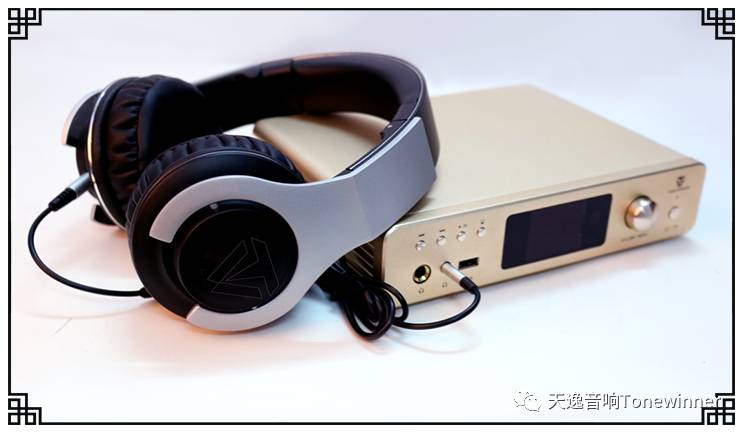

作为天逸第一款高档HI-F发烧级耳放,EF-100也是采用纯甲类电路设计,外观上也毫不例外身披铝合金盔甲,精雕细琢的全铝合金机身,面板采用阳极氧化工艺与细腻的喷砂处理,永不褪色;优雅圆弧棱角设计一体压铸成型,美观大气且手感极佳。





简洁的前面板上5只精致的金属按键集成了快进、快退、播放、暂停、保存最爱歌曲键;6.5 mm/3.5mm双耳机插孔、U盘插口一应具全,打磨得温润玲珑的多功能金属音量/功能转换旋钮加上比率超大的真彩色TFT显示屏,使得原本端庄稳重的面板布局顿生妩媚柔美,显得既错落有致又清新典雅!给人带来精美的视觉效果和极佳的使用体验!


HIFI血统,经典甲类功放电路



以上是EF-100整机信号流程图。分析可知,当音频信号源(WIFI信号、SD卡、U盘、USB接口及光纤输入、同轴输入等)进入EF-100后,通过选择音源进入到WIFI模组或数字接收芯片,继而进入到DSP处理电路,完成DSP处理、全带通滤波、校正相位失真、音频EQ(均衡器)、各种DSP声效合成处理、以及耳机频响曲线校正等处理后,进入EF-100最核心的DAC音频解码电路,经DAC解码过后的音频信号经过I/V转换后进入到多级低通滤波器进一步滤除音频之外的高频成份,成为人耳能听见的模拟音频信号。经过音频信号的转换、解码、整形以及DSP EQ等等相当复杂的过程,变成了纯粹的模拟音频信号,进入到天逸最经典的甲类功放电路:



该机采用了单端输入、双端输出的差分放大电路和镜像恒流源负载,此举可以大大改善电压放大级的电压增益和稳定性,第二级为共基电路放大及镜像恒流源负载,进一步提高电压增益并有效改善电路放大级的线性特征,经过温度补尝电路和电流预放进一步提升末级推动能力厚,经每声道两对东芝2SA1930/2SC5171组成两级达林顿OTL推挽甲类功率放大电路,输出每声道≥3W(16欧)、≥2W(32欧)、≥0.24W (300欧)的充沛功率推动不同阻抗的高保真耳机发音。

这样优秀的电路使耳放的音质音色低频饱满、质感明晰、下潜颇深且弹性十足;中频表现顺滑油润,浓香醇厚且分析力极佳;高频细腻、音乐的线条感清晰可闻,泛音丰富,延伸犹如余音绕梁、三日不绝……


功能强大,耳放不只是“耳放”

功能一:顶级甲类耳机放大器。EF-100采用超低失真的Hi-end线路,精选优质元器件,耳机功放采用分立元件制作,可以轻松推动任何耳机,满足最挑剔发烧友的要求。下图为放大器所选用的电路原理图,它具有超低失真及噪音、音色圆润温暖的特点,被广泛地应用于天逸高保真放大器之中。电路中所采用的晶体管均经过严格配对、筛选,并采用广大发烧友最为推崇的纯甲类的工作方式,供电电压高达±15V,其音效是普通手持设备的单5V供电不可比拟的。EF-100具有对耳机极强的驱动力,能匹配8Ω~1000Ω的各种耳机,并让其展现出最佳音效。



功能二:高品质的媒体播放器,EF-100同时支持SD卡和U盘播放。信号类型方面,不仅支持MP3、AAC等压缩音频格式,也支持WAV、flac等无损高品质音乐格式。播放器使用Linux系统编程,采用原码透传方式直接输出信号,完全避开了有损音质的SRC系统处理。为了使用的方便,EF-100采用了一个TFT彩色显示屏,可完整的显示歌曲名及存放路径。EF-100具有完善的文件管理系统,支持按文件夹存放及搜索歌曲,可支持超过6层的文件夹嵌套,使用非常方便,用户体验极佳。用户还可以随时将喜爱的歌曲收藏到“我的最爱”收藏夹里,以供集中调用播放。



功能三:高品质的电脑外置声卡。EF-100具备USB-AUDIO接口,可与PC(电脑)相连;支持96kHz/24bit高品质的USB数字音频传输。该功能使用方便,免驱动,通过一条普通的USB线与电脑相连,即可无损耗地播放电脑里的各类音乐文件,使得电脑播放完全能达到一台高级CD机的音效,与电脑直接连接耳机的音效相比有着天壤之别。



功能三:支持无线音乐传输,EF-100既支持安卓系统的DLNA,也支持苹果系统的Airplay。在连接方式上既支持作为热点的设备直连、也支持Wi-Fi局域网连接。用户可以非常方便的将移动设备(如手机)里的本地音乐和在线音乐以高品质的无线方式推送到EF-100。Wi-Fi无线连接与蓝牙无线连接相比具有更高品质,Wi-Fi无线传输是无损的源码传输,而蓝牙是有损的高压缩率传输方式、其信号质量比无损方式差很多,所以采用Wi-Fi无线传输音乐的音质要明显好于蓝牙无线。



功能四:高级音频解码器前级。EF-100完全采用了高级Hi-Fi的音频设计方案,因此它完全可以被用作一个高级音频解码器前级与Hi-Fi后级功放匹配。



该耳放拥有多种接口,音源随意切换。它具备光纤、同轴数字音频输入、模拟音频输入,可接驳手机、电脑、CD机、蓝光机等设备;蓝牙、SD卡、U盘输入接口,可让用户轻松播放本地音乐。

EF-100在面板上设置了Φ6.35及Φ3.5两种规格的耳机插孔,使得任何耳机均可以方便地连接,省却了用户寻找转接头的麻烦。


总之,EF-100具备四个方面的重要用途,首先它是一款顶级Hi-end级甲类耳机放大器,它能轻松驱动任何耳机,并将这些耳机的性能及音色发挥到极致。第二,它还是一款高品质的媒体播放器。第三,它也是一个流媒体播放器,支持无线传输功能,与各类移动设备通过DLNA或Airplay方式相连后实现在线流媒体的播放。第四,它还是一款高端的解码器前级,能与任何后级功放搭配。


考究的用料,只为还原更真实的声音

EF-100的用料极为讲究,精选各种高端器件,它的数字音频解码芯片选用了美国ADI公司的顶级芯片AD1955,其信噪比高达123dB,运算放大器选用美国TI公司的高端发烧运放OPA2134,音量调节芯片选用美国Cirrus logic公司的顶级芯片CS3310,这套芯片组合完全是应用于高端音频解码器前级之上的。



另外它还使用了一片Cirrus Logic公司的音频DSP芯片作音效处理,既可用这片DSP设计出全通滤波器校正相位失真,还可用其设计参数EQ校正耳机的频响明显改善耳机的音色,所以EF-100的数字信号处理电路的用料和设计是非常高规格的。

耳机功放部分则采用超低失真的纯甲类电路,所用材料也是精挑细选,前级差分对管和电压放大级均采用为东芝的2SC2713/2SA1163这对高性能晶体管,并经过严格的筛选配对。功率驱动选用了东芝2SC5171/2SA1930,信号耦合电容则选用日本ELNA的音频专用电容。

EF-100是一款精心设计、高端用料、精心制作的具有顶级品质的多功能耳机放大器。它所达到的素质和境界绝非普通便携式或单一功能耳机放大器所能比的。


绝美音色,一首好歌的完美诠释

对耳放来说,最好的评价大概是“久听不累”了。EF-100无渲染过度的低频,也无尖锐刺耳的高频。它的声音细节丰富,层次分明,音域宽广,淳厚温暖,声音优美自然,具有极强的音乐感染力。音乐表现力出众,声音均衡性佳,定位准确,细节丰富,层次分明,声场华丽而宏大。音域宽广,音频解析度高,人生清晰,背景音乐干净,声音立体感强。



从原始的声音出发,追求原因重现,给使用者真实的声音,这是天逸设计EF-100的初衷。EF-100是按照顶级音响产品设计的,设计目标是希望能满足最苛刻发烧友对音质的追求。

听溪水流动的声音,微风轻抚的声音,鸟儿飞跃的声音,鱼儿嬉戏的声音......配合广阔的声场与清晰的层次,给您的耳朵来一场音乐的洗礼。


产品参数

信噪比线路输出:≥102dB(A计权)

耳机输出:≥102dB(A计权)

频率响应:20Hz~65Hz(+1/-3dB,线路)

失真度线路输出:≤0.015%(1KHz)

耳机输出:≤0.015%(1KHz)

耳机适配阻抗:10Ω~600Ω

采样速率:24位/192KHz

音频格式:MP3、AAC、WAV、FLAC、WMA

输入接口:光纤、同轴、模拟、U盘、SD卡、USB、WI-FI

输出接口:一组Φ6.35及Φ3.5耳机插孔,一组RCA端子线路输出

解码芯片:美国ADI公司AD1955芯片

系统编程:Linux系统编程,源码透传输出
