关于XLR接头引脚的定义，请老烧解释一下，并指点小弟。

moon407 · 发表于 2017-9-11 15:40

您需要登录才可以下载或查看，没有账号？注册

x

我的功放是ECI-5，解码器是WADIA321，现将两台机器说明书的XLR接头引脚定义截图如下：第一张ECI5引脚定义，第二张WADIA321引脚定义，第三张是WADIA321相位反相按钮。

ECI5引脚定义

WADIA321引脚定义

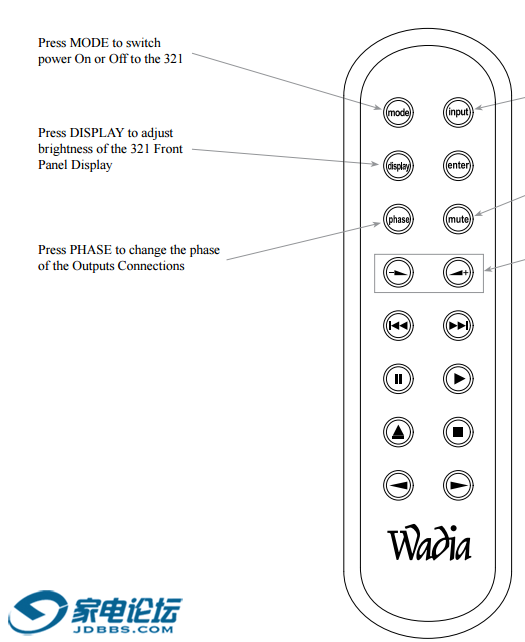

WADIA321PHASE相位反相

两台机器都是1地2+3-，但我用XLR将两台机器相连，我必须在WADIA321的遥控器上按PASHE按钮改变相位，声音才正确。请老烧解释一下这个引脚定

义到底怎样接才正确，小弟准备升级器材，请老烧指点。不懂装懂的就不要回了，一起来看看学习下。

fishman-y · 发表于 2017-9-11 16:11

美帝定义是1地2+3-，欧洲是1地2-3+。。。都没所谓的，觉得不对，把喇叭线掉个

moon407 · 发表于 2017-9-11 19:08

家电的老烧帮帮小弟吧

gjxs · 发表于 2017-9-11 19:20

2楼说得不错，你的图上也标注了

澳門客 · 发表于 2017-9-11 19:55

　很正常啊，先不理接插是2+3-還是3+2-，要知道全世界任何器材及軟件，沒有指定2+3-還是3+2-，當你解碼或後級同相時，如果喇叭是反相，那結果一樣反相，更甚時當所有器材都同相時，買回來的CD碟是反相錄音時，結果一樣反相，總結就是只要解碼或前級有反相選擇制就容易，聽感不對時按按就成
