给NT2自制线控办法分享，防删收NT1，NT2，有的请带价

chnjyxz

最近研究NT2有点小心得，怕忘了，记于此分享，也省得别人再走一次弯路吧

先说3个重点：

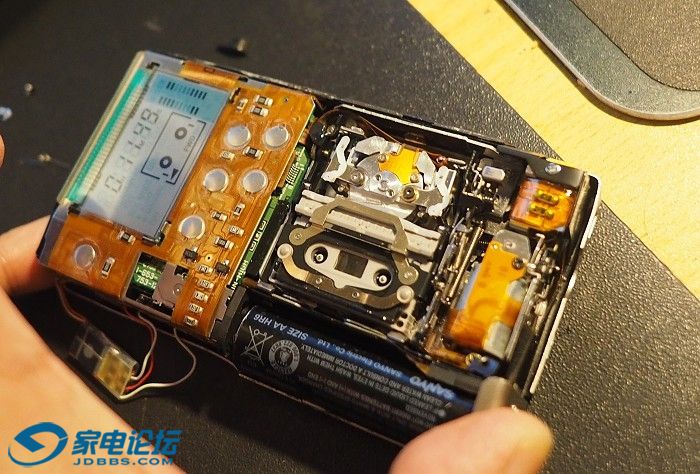

1，NT2非常扯蛋，机芯中有两处弹簧很容易掉下，底部一个容易造成出带时收不紧而搅带，开仓开关附近的一个没了，容易造成无法开仓门，这两个东西掉在机壳内，很容易在打开外壳时掉了，根本难以发现，请千万注意。


2，任何绞过或变形一点点的带子，就会在NT2中无法播放，不知为何，哪怕那一段快进快退过去了，哪怕你手动转动磁带无任何阻力，还是无法播放，机芯卡死，原因不明。

3，有很多nt2都是经国外一个叫sme的公司mod过的，正面会有SME帖纸反面也会有说明贴纸，改装后可以用它们SME独家的线控，反正我没见过，可能原装的线控不方便录音吧。还原它，需要解除五根飞线取下小电路板，两层板上有三个后加的电阻，然后电路板上补上一个R851,100欧的小贴片电阻，才能正常使用原厂线控。


因为上述MOD公司的原因，原厂的线控非常少见，晚上无聊研究了一下它。就是一个标准的索尼3.5mm加四脚排线的线控头子，我把一些线控插进去发现是可用的，但是功能都不齐全。于是我找了一个RMT-CM1AD的线控，好像是某台DAB收音机的线控来尝试改装。

索尼线控的四脚排线，从外到内，分别是nc AVLS KEY GND，研究线控后发现，真正发挥作用的就是KEY和GND之间，短接它就是停止键。而各个开关上串有电阻和电感（电感可能是为了防干扰？不太明白），应该是靠各开关不同的电阻值来实现功能区别的。于是我就开始折腾了。

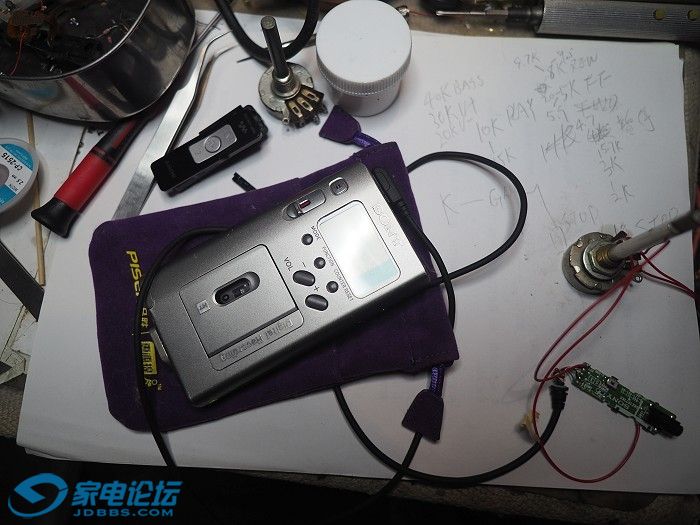

找出一个电位器，一档档试上去，最后试出了所有的功能。
0-1k 停止
2-4.7k 暂停
5.9-7k 快进
8-9.7k 快退
10-15k 播放
20k 音量小
30k 音量大
40K 音效bass

这样就很简单了，你只需要找个线控，把原来的开关线都断开，在开关和地线之间焊上不同的阻值就能实现DIY一个线控了，说归这么说，真的要动手我还是挺手挫的，求高手帮助改下！

但我发现这个线控只有六个按键，而原机有八个功能，很纠结必须舍弃音效和暂停功能，有谁能告知哪个常见索尼线控有八个功能键的，不胜感激。

mhxx

交易区新帖推荐

又来顶小左哥哥，每次拜读其文，心底就暖暖的，爱，是抹不去的伤痕

mhxx

又来顶小左哥哥，每次拜读其文，心底就暖暖的，爱，是抹不去的伤痕

mhxx

又来顶小左哥哥，每次拜读其文，心底就暖暖的，爱，是抹不去的伤痕

mhxx

又来顶小左哥哥，每次拜读其文，心底就暖暖的，爱，是抹不去的伤痕

blupababy

交易区新帖推荐

真正的牛人

blupababy

mhxx 发表于 2017-8-20 05:11
又来顶小左哥哥，每次拜读其文，心底就暖暖的，爱，是抹不去的伤痕

你们暧昧

blupababy

论坛曾经400卖过 可惜错过 摆着也好看

#廊桥梦遗#

高手，学习了

tomgreen2004

自己layout电路板就可以了

Nihil

牛左，不懂也顶

chnjyxz

blupababy 发表于 2017-8-20 06:13
论坛曾经400卖过 可惜错过 摆着也好看

400卖线控？

fengbo

顶学习了

天崖浪人

高手

可惜没这牛机   所以也不用纠结线控问题

chnjyxz

天崖浪人 发表于 2017-8-20 08:45
高手

可惜没这牛机   所以也不用纠结线控问题

过奖了，线控一直是困扰的大难题，我也一直有心想研究下，但是后期逻辑带芯片的无从下手，这种简易线控是最好试验的
