（原创）！钱少，自己改装一只SONY R55MD的电池盒

yinxiangmi

入手SONY R55MD一台，成色还不错，用SONY CD随身听的电源试机正常，音质还不错。但没有原配条电，更没有原装电池盒 ，无法随身使用，发帖求购才发现这玩意儿价格不便宜，看到配件盒里的几只老遥控器。。。。。。省钱的办法有了

工具：SONY 老彩电遥控器、端口匹配带线小插头（跑遍兰州最大的电子市场，只找到一家，一条十元）、锉刀、电烙铁、焊锡丝、剪刀、胶带、小锯条、软泡沫块。

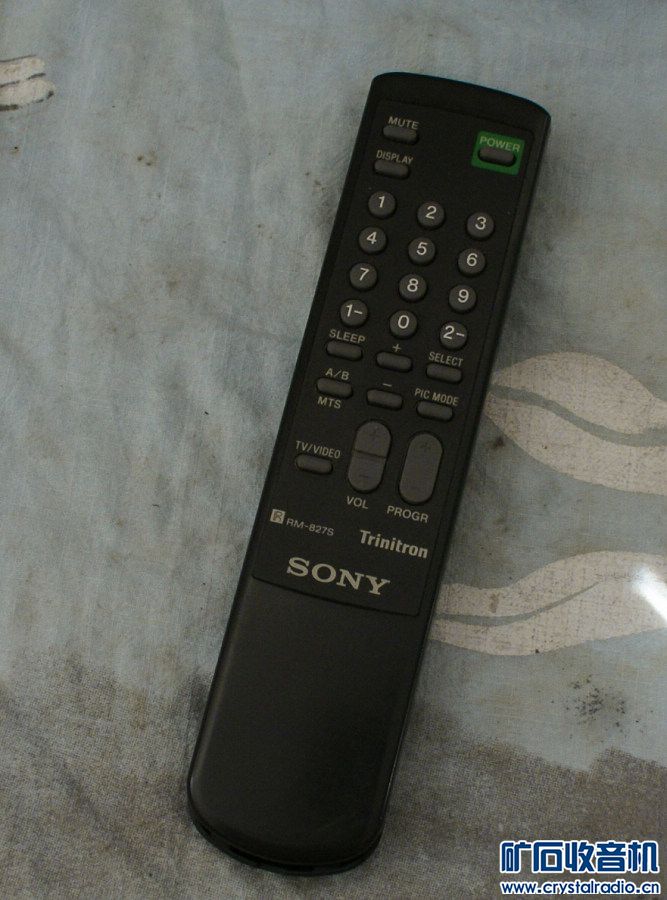

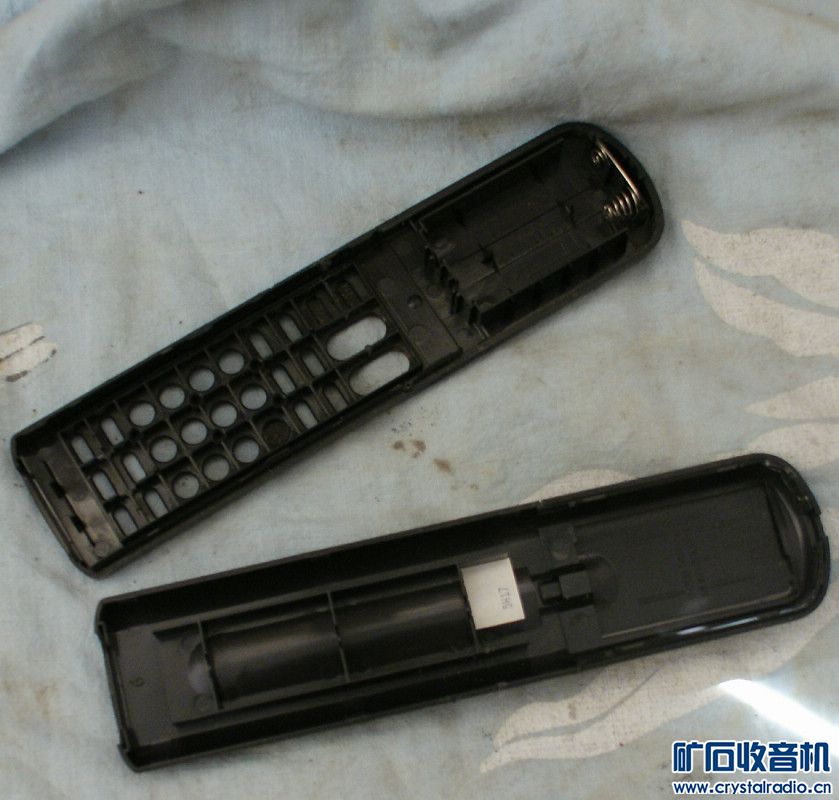

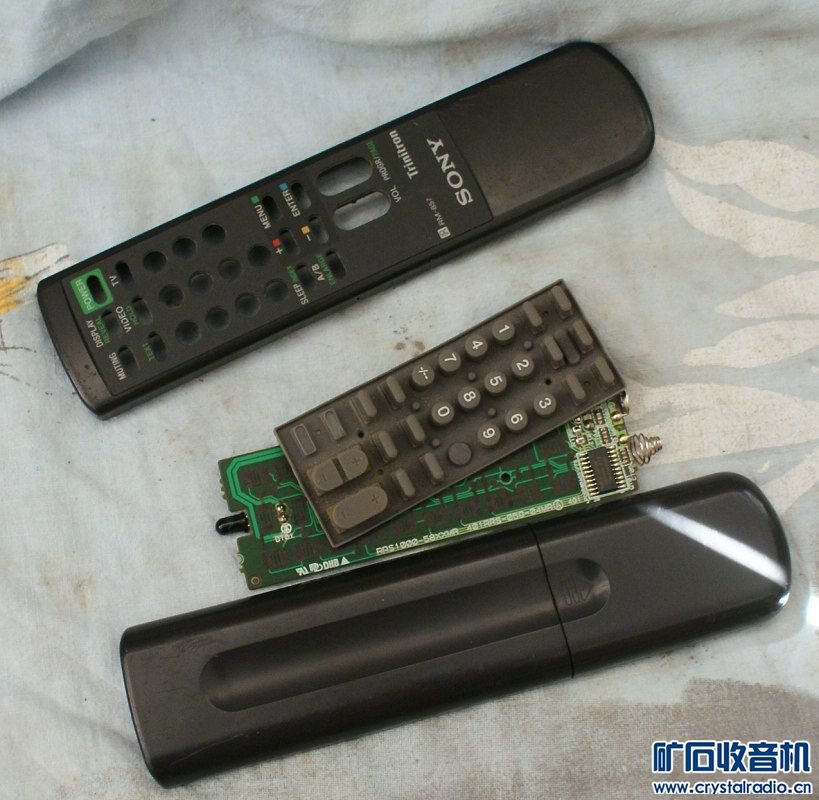

A:  拆开SONY 老彩电遥控器：

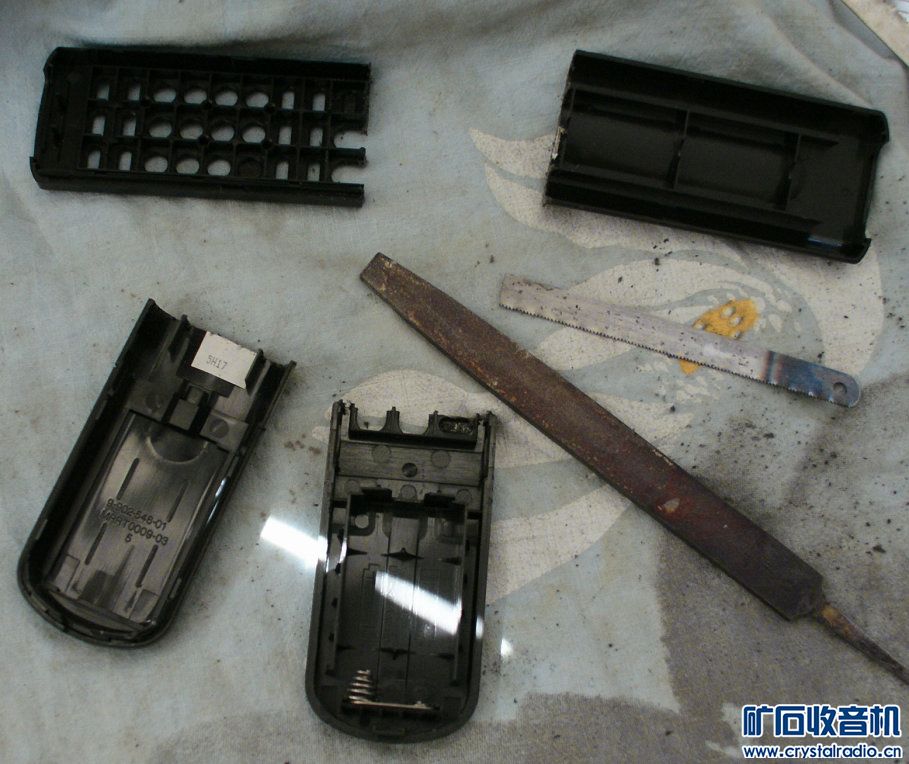

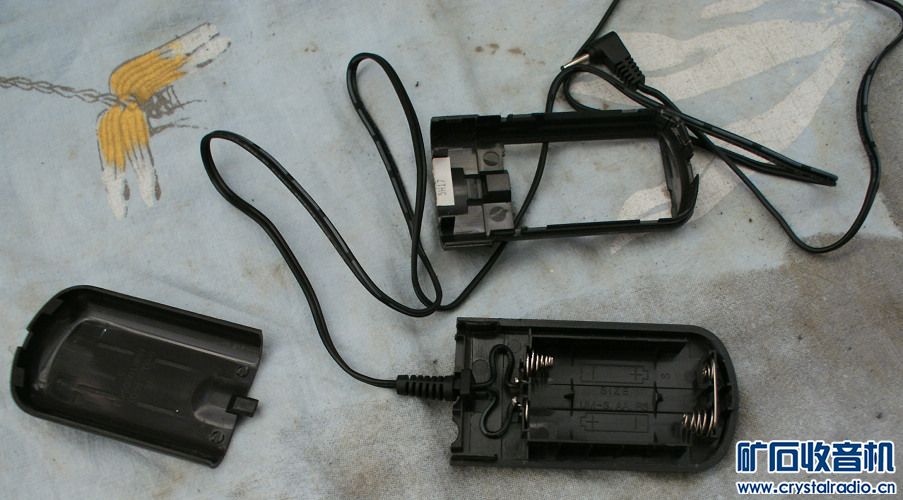

估算长度，根据遥控器内部挡板布局，预留卡线板，然后锯开遥控器壳，再用锉刀、镊子大概整理毛刺

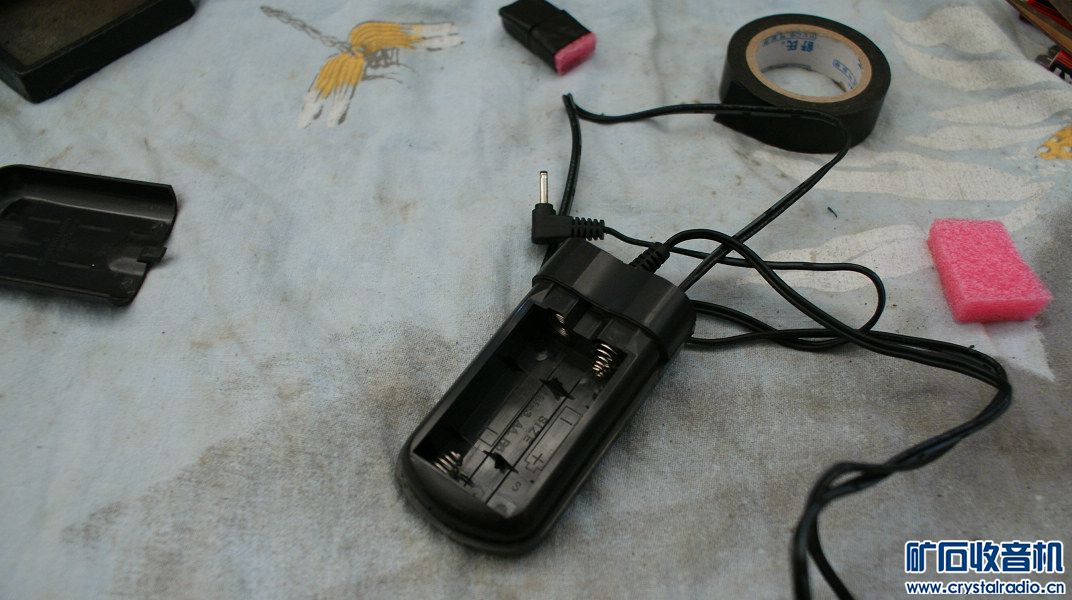

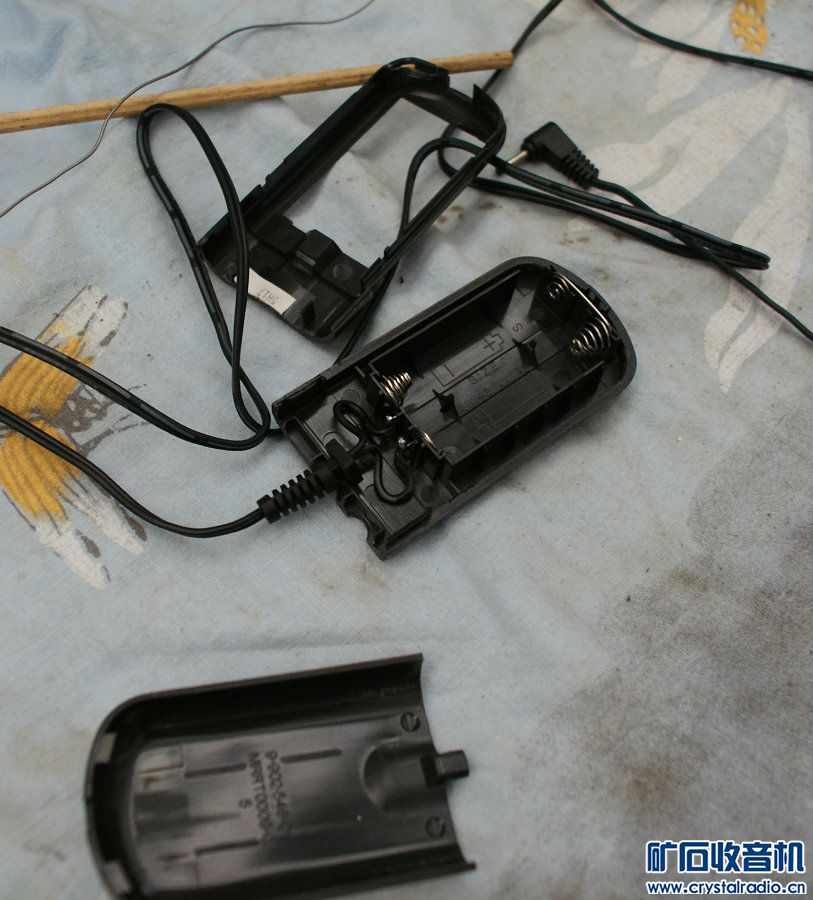

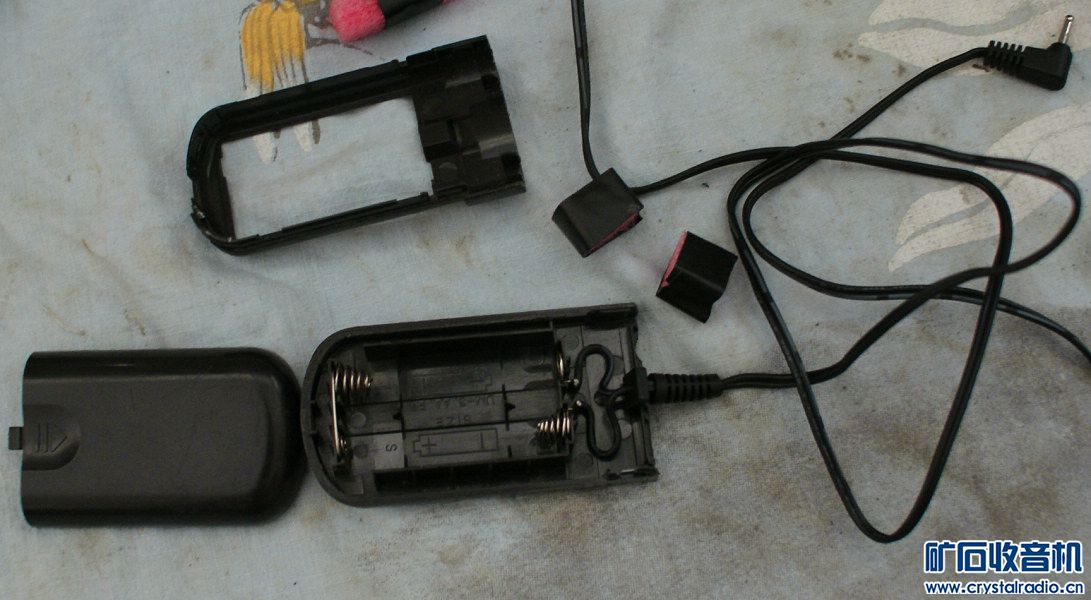

按正确极性焊接好

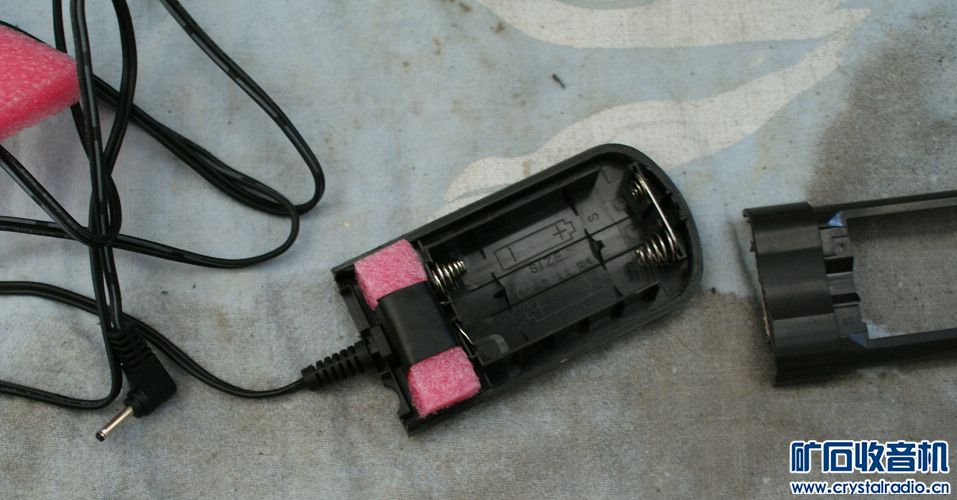

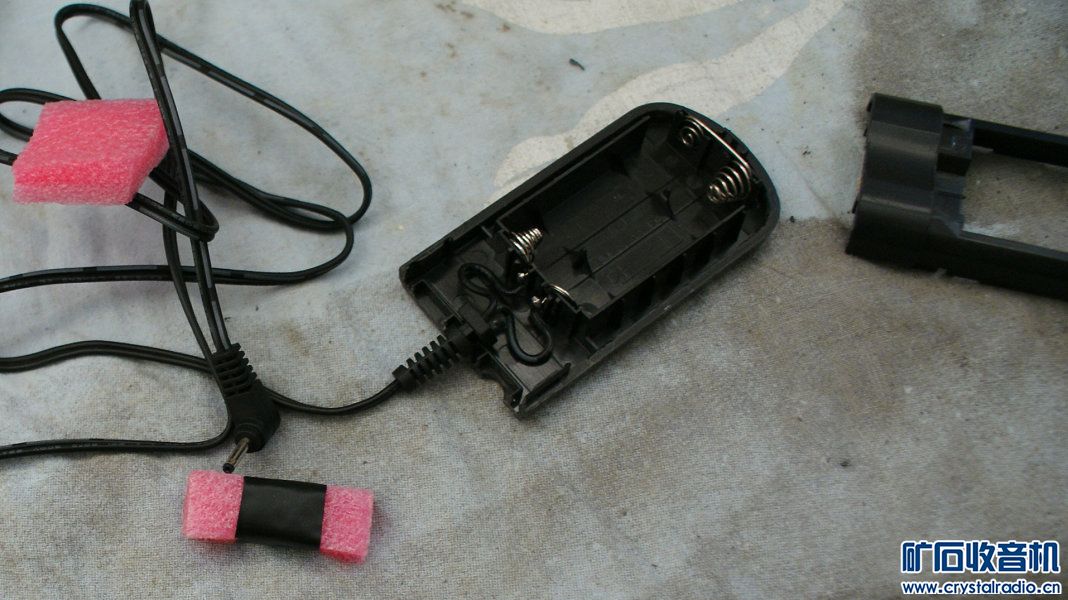

准备好的稍大些的泡沫垫子，中间用胶带绕两圈，固定+绝缘

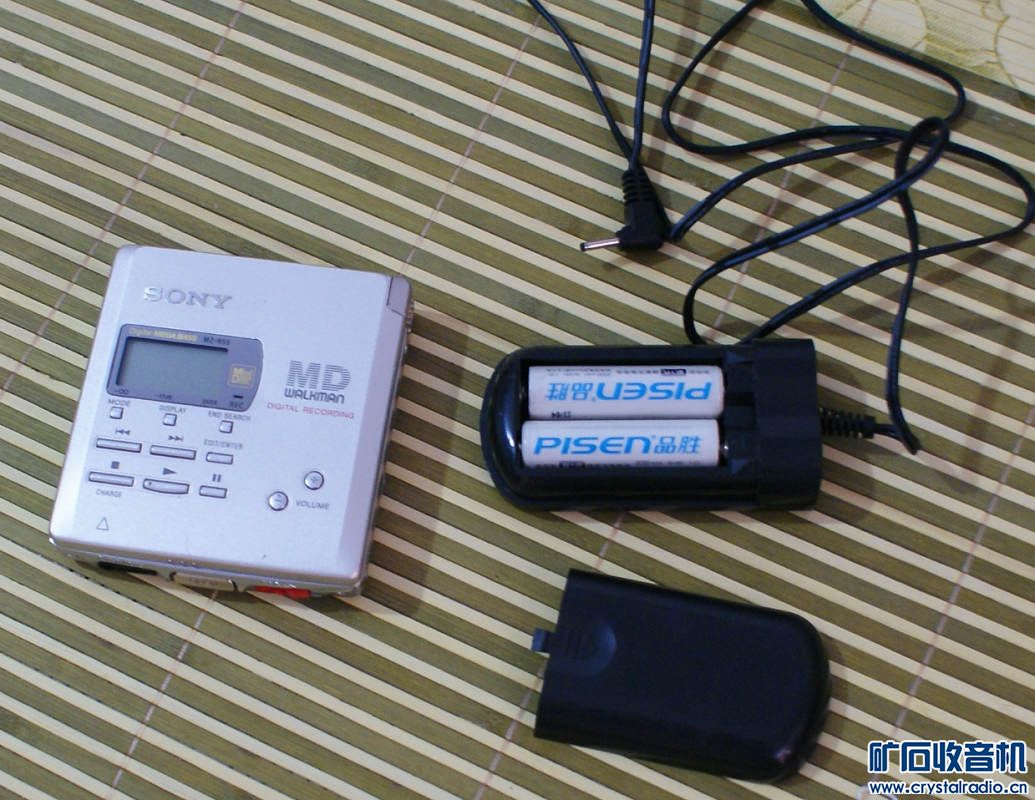

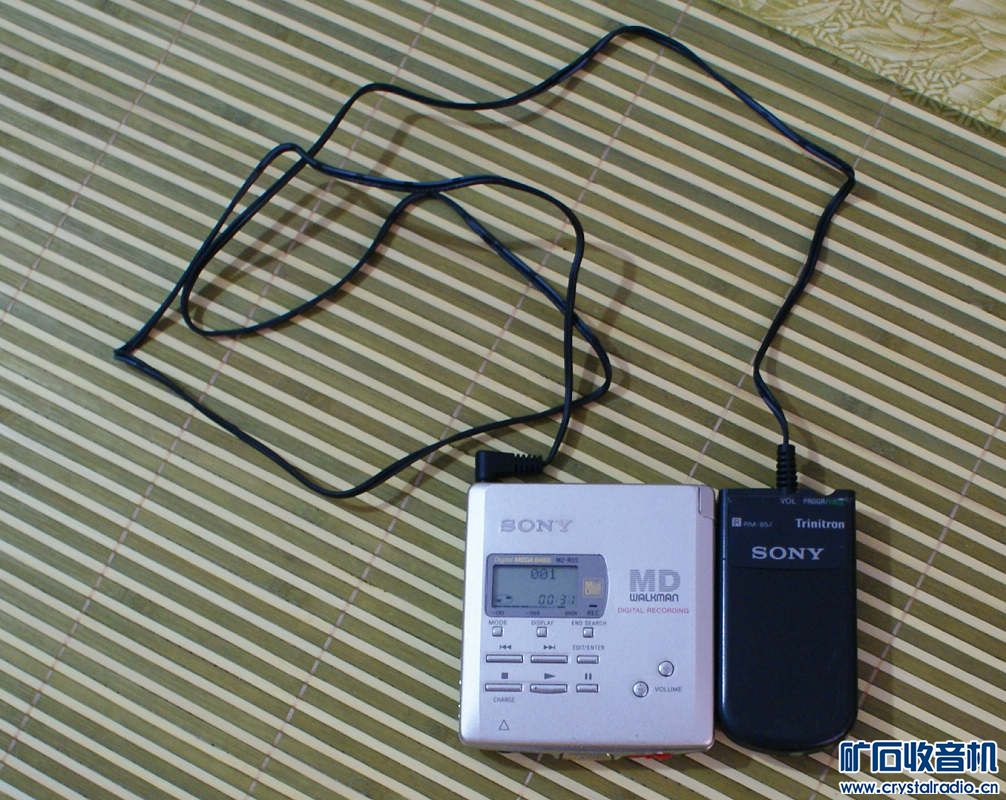

装上电池试机：







播放、显示都好，但感觉这个角度不美观

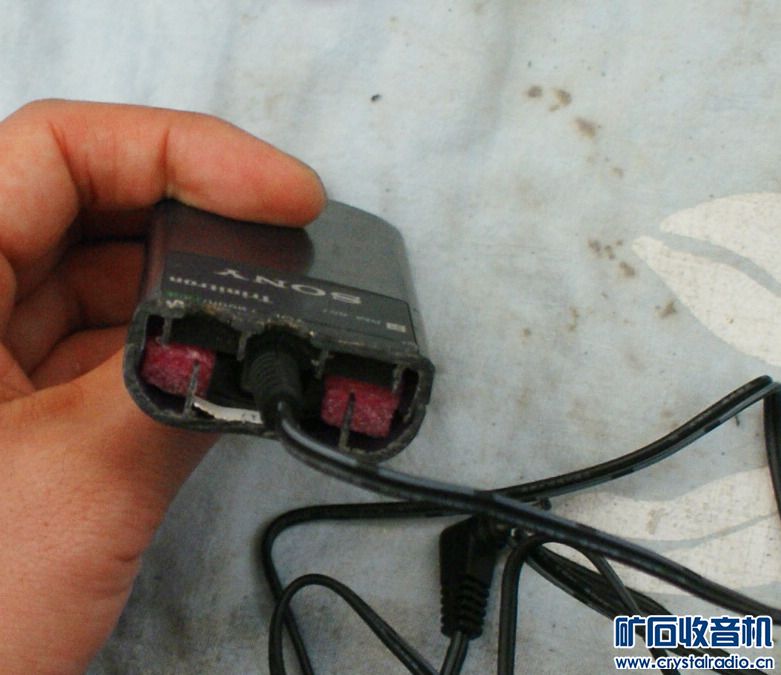

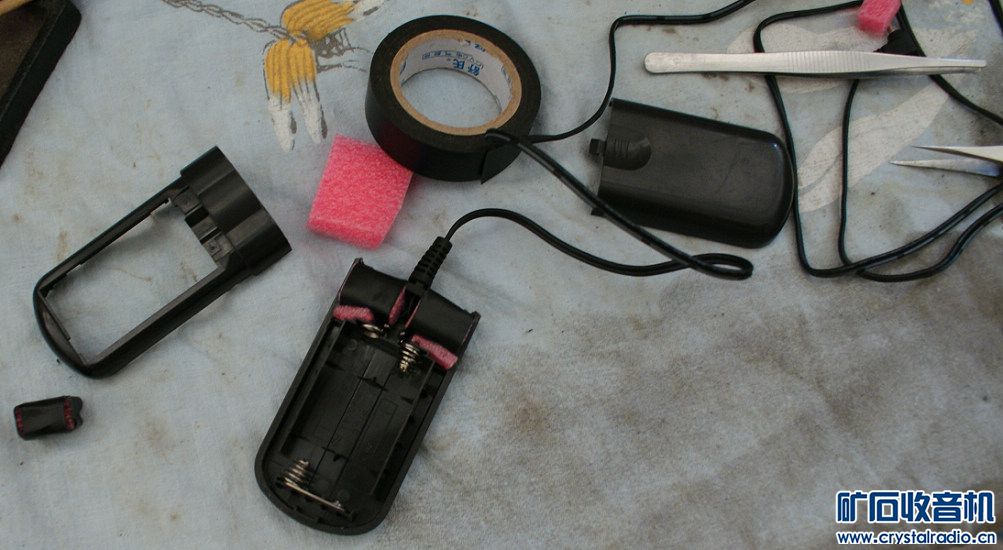

完美主义至上，没钱买好的，咱自制的也不能太差，拆开把外壳明显长出的部分矬掉，仔细打磨整理好毛刺、毛边，重新制作泡沫垫子

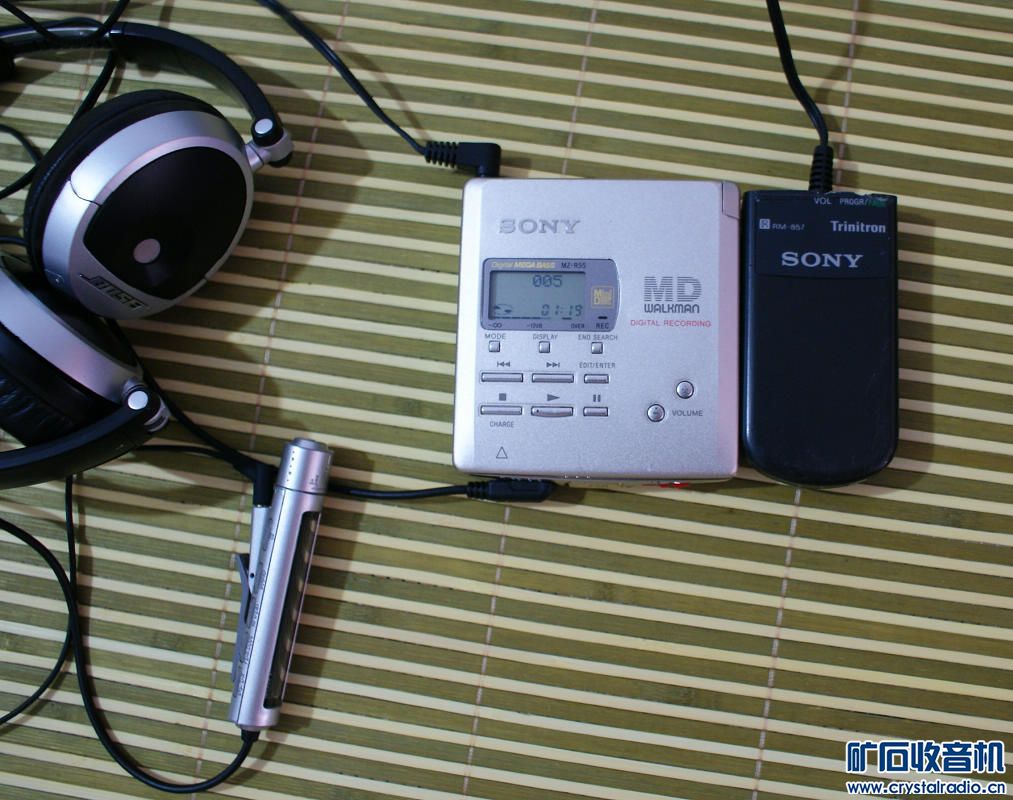

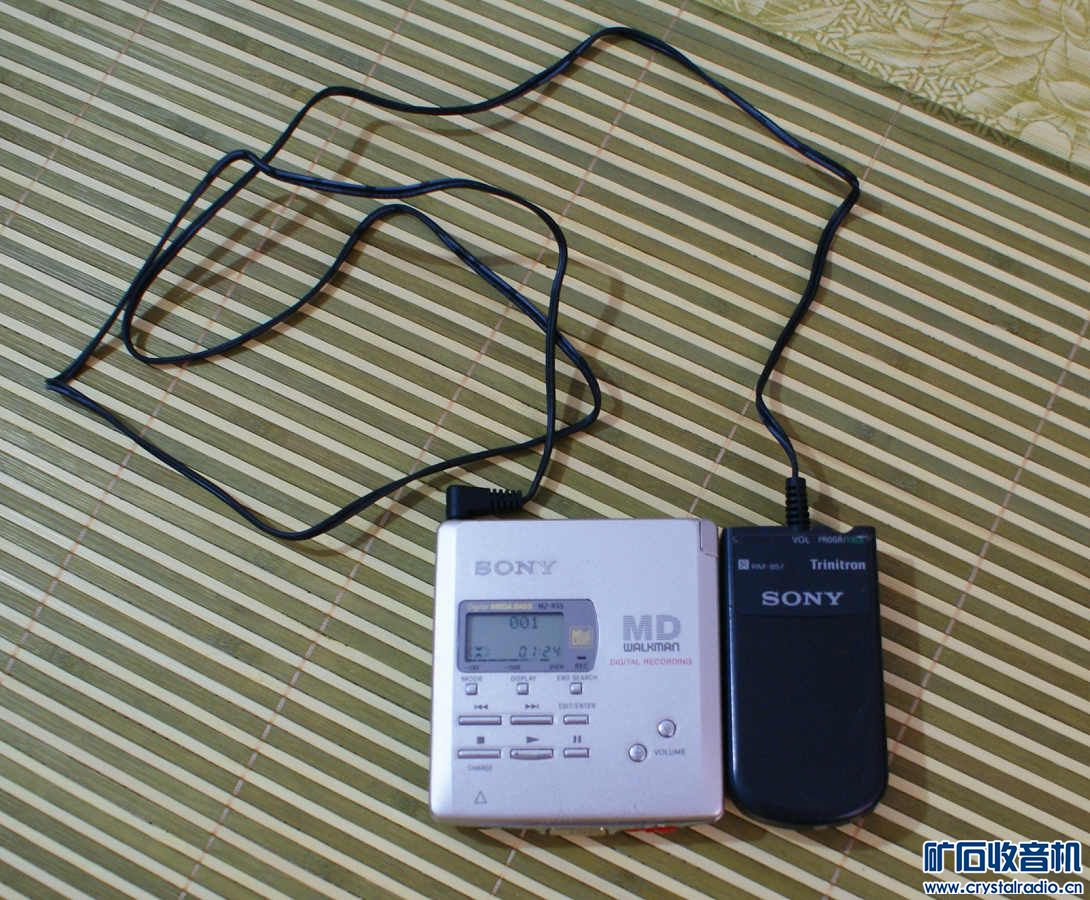

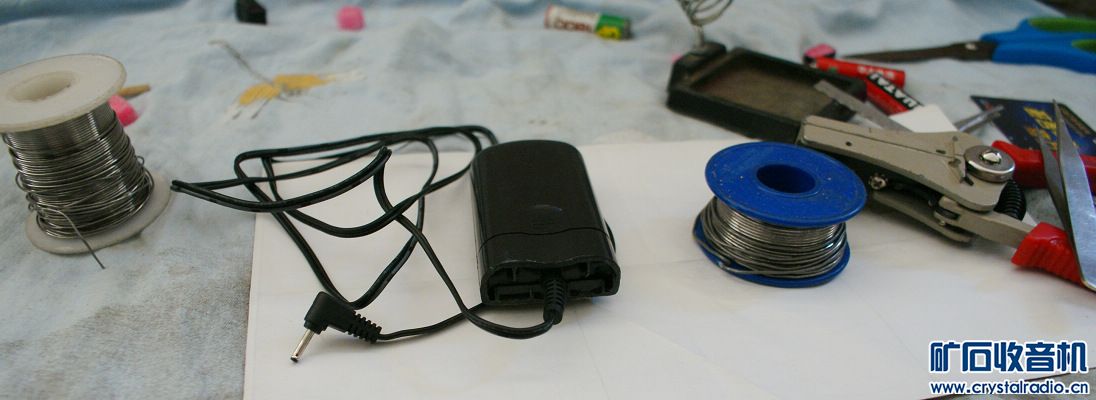

这次好多了，穷人的装备也不差

不寂寞的云

不错!我也是穷人!要是能改成触点那种电池盒就更好了!

h69618

不错，动手能力可以

blupababy

淘宝有这样的2节 很便宜

juxin

一直在等电池盒。
这样做一个难度不低于改一节锂电池的那种，楼主得闲考虑做一个锂电池的

david-ease

厉害

yinxiangmi

juxin 发表于 2017-8-23 16:33
一直在等电池盒。
这样做一个难度不低于改一节锂电池的那种，楼主得闲考虑做一个锂电池的

改装的这个电池盒，能放两节1800MA的镍氢充电电池，总容量3600毫安，明显高于一般锂电池，就是体积比锂电的大一些

qinle

lihai

小新来了

yinxiangmi 发表于 2017-8-24 23:52
改装的这个电池盒，能放两节1800MA的镍氢充电电池，总容量3600毫安，明显高于一般锂电池，就是体积比锂电 ...

大哥你手艺那么好！可以改装成18650的嘛，那样一颗都有3500毫安的电量。

Qsonic

R55原装电池盒，两节电池是并联的，也就是说输出1.5V，你这个是两节串联3V，建议把电池的组合方式调整一下，不然电压高了。
哦，刚才没注意，原来你是插在DC输入的那个接口来用，那就没问题了。

yinxiangmi

Qsonic 发表于 2017-9-1 18:22
R55原装电池盒，两节电池是并联的，也就是说输出1.5V，你这个是两节串联3V，建议把电池的组合方式调整一下 ...

谢谢， 用的是原机电源插口，标称3V，没问题

Qsonic

yinxiangmi 发表于 2017-9-1 18:25
谢谢， 用的是原机电源插口，标称3V，没问题

嗯，电源插口是没问题的

159106g

楼主手巧，如果有更合适的材料会搞得更好。

yinxiangmi

159106g 发表于 2017-9-1 21:29
楼主手巧，如果有更合适的材料会搞得更好。

huzuyuan668

帮楼主顶起来。。。。。。。
