TASCAM CD-701专业CD转盘的内部几个电位器作用说明，以及背后设置DIP开关功能含义

全中文说明书

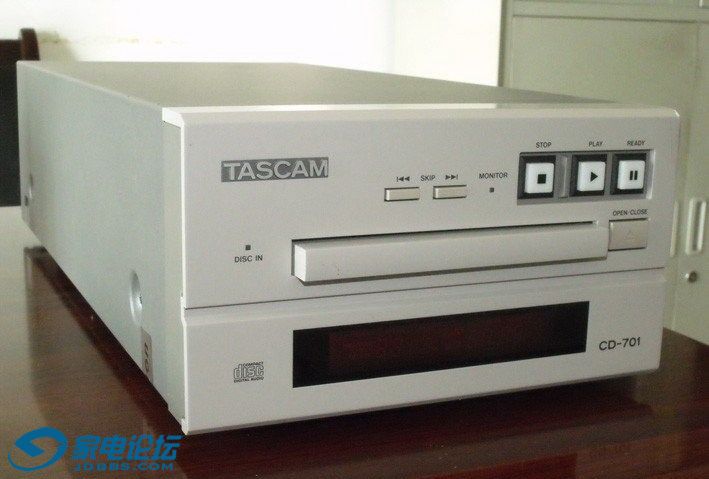

查了下资料，TASCAM（泰斯康母） CD-701 是八十年代的广播专业机，DAC芯片用二片16bit的PCM54HP，转盘为VRDS CMK-3，光头是索尼的KSS-151A，有XLR平衡模拟和SPDIF同轴数字，耳放输出。有120v，220v二个机种，尺寸220x130x487(mm)，重量9.5公斤。配有RC-701 控制台，可以控制 4台TASCAM 的播放器。目前国内拥有量还是有的。


帮一个朋友看了下内部的几个电位器的作用，

VR102和VR202是可以调整XLR端子输出电平的。
右上方的圈里面的跳线设置是，分割选曲模式转换成单首选曲模式

VR301是用来调整出仓快慢的

再外加一些PDF文件里面没有的东西，这个DIP开关的作用

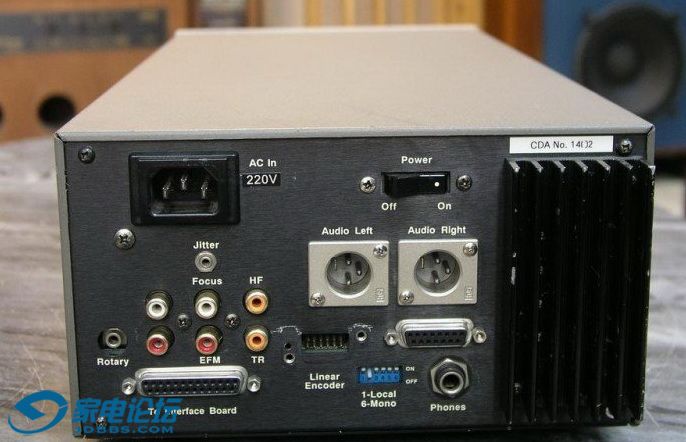

背板下方有个蓝色的6段DIP拨码开关，代表含义如下，

第一个是线控/面板控制开关，第234个是选曲电平开关，第5是数字输出开关，第6是单声道开关。

音乐风007

交易区新帖推荐

全中文兄弟，你好，谢谢上次的DAT修理上的帮助。请问日版的该机--CD-701， 是否可以跳线成220V?

音乐风007

自己顶一下！
