开贴收个索尼老砖排插转3.5的转接头

乡村野夫 · 发表于 2017-5-22 22:32

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

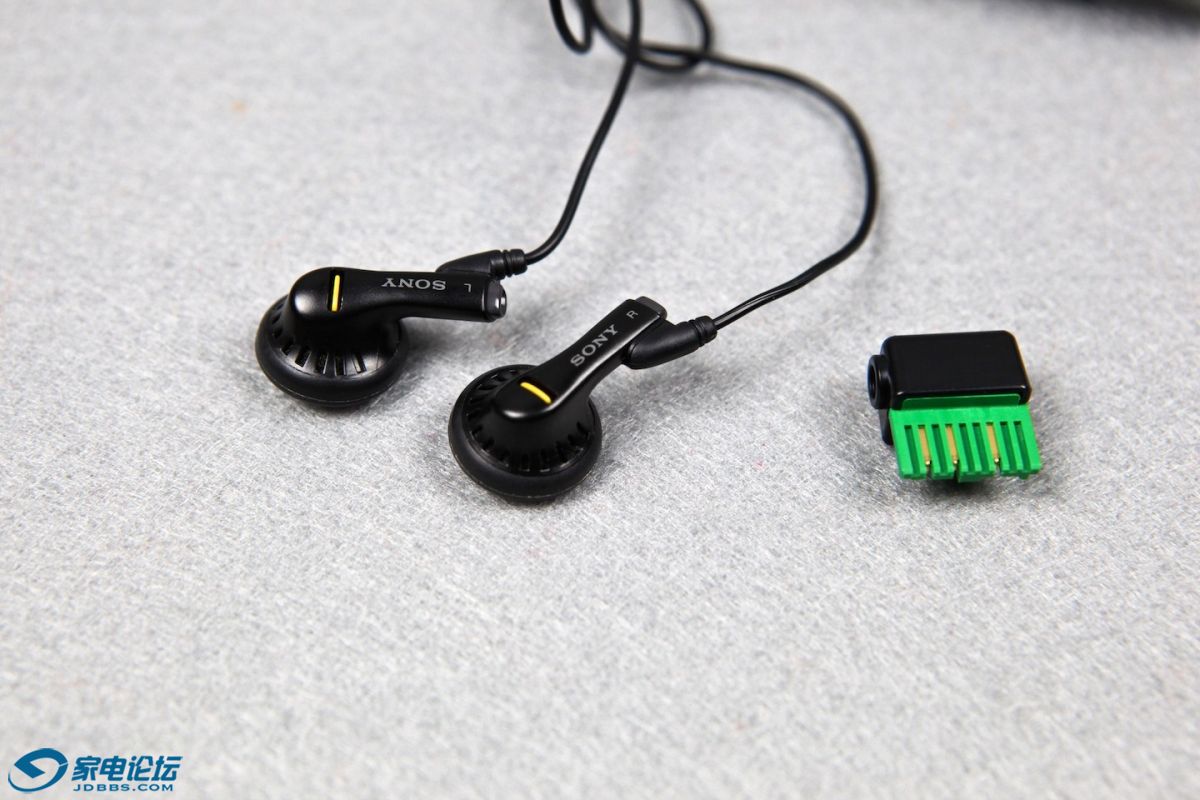

求个索尼老砖排插转3.5的转接头，如图类似，耳机用的，收了个白色701C，拿到手发现没有耳机口，真是长知识了，谁有PM我，谢谢，哭晕在厕所。。。。

十年烙铁 · 发表于 2017-5-22 22:43

交易区新帖推荐

这个，我有

kensarah · 发表于 2017-5-22 23:00

顶

乡村野夫 · 发表于 2017-5-23 08:11

继续收……

chengyabcd · 发表于 2017-5-23 08:32

找一块1.6mm厚的线路板，用勾刀划槽，然后按照维修手册上的接口定义把线焊接出来，接个3.5mm耳机插座就行了，我就是这么干的，比买这个转换头便宜多了。

奥妙星光 · 发表于 2017-5-23 08:47

交易区新帖推荐

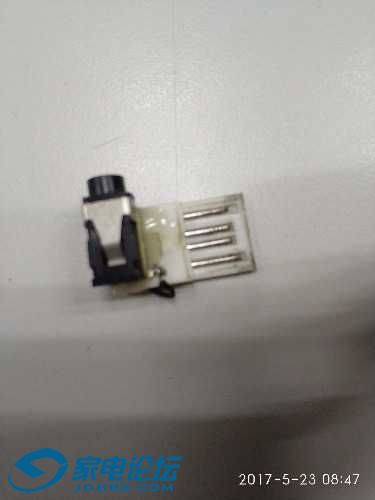

我用usb接口做的

乡村野夫 · 发表于 2017-5-23 09:03

奥妙星光发表于 2017-5-23 08:47
我用usb接口做的

我去，这个六六六啊

乡村野夫 · 发表于 2017-5-23 09:09

chengyabcd 发表于 2017-5-23 08:32
找一块1.6mm厚的线路板，用勾刀划槽，然后按照维修手册上的接口定义把线焊接出来，接个3.5mm耳机插座就行了 ...

谢谢，晚上试试

一个人上路zyj · 发表于 2017-5-23 10:48

本帖最后由一个人上路zyj 于 2017-5-23 10:50 编辑

要不我现做一个？我在闲鱼卖·#索尼#大法奇葩插头的解决办法#来闲鱼，发现更多闲置超值好物# http://c.b7yz.com/F.18t9l?ut_sk=1.null.Copy.detail

一个人上路zyj · 发表于 2017-5-23 10:52

或者是这个线控，自己焊两个耳机
我在闲鱼卖·#索尼#排插线控，701原配#来闲鱼，发现更多闲置超值好物# http://c.b7yz.com/F.c4Eui?ut_sk=1.null.Copy.detail

chengyabcd · 发表于 2017-5-23 10:58

乡村野夫发表于 2017-5-23 09:09
谢谢，晚上试试

插座引脚间距不用测量，裁好的PCB反复插入插座，两头都要插，这样触片就在PCB上留下痕迹了，在两个触片痕迹之间用勾刀隔开即可。再有就是做好插入后，小心机壳边缘把PCB短路掉，因为这个机壳是金属的，可以模仿原厂头做一个塑料垫片贴在PCB金手指之间。
这样做好之后，还可以在背面加闭锁结构，可以用0.5mm左右亚克力板做，做好贴上去。后续还可以加线控，引脚定义见维修手册。
我也只是刚刚把PCB弄好测试机器用，下一步就是做金手指绝缘和闭锁结构，还要把线控做出来。买成品太贵！比机器都贵！

乡村野夫 · 发表于 2017-5-23 13:38

chengyabcd 发表于 2017-5-23 10:58
插座引脚间距不用测量，裁好的PCB反复插入插座，两头都要插，这样触片就在PCB上留下痕迹了，在两个触片痕 ...

我去，这么复杂，有点晕

ldr · 发表于 2017-5-24 22:35

本帖最后由 ldr 于 2017-5-24 22:37 编辑

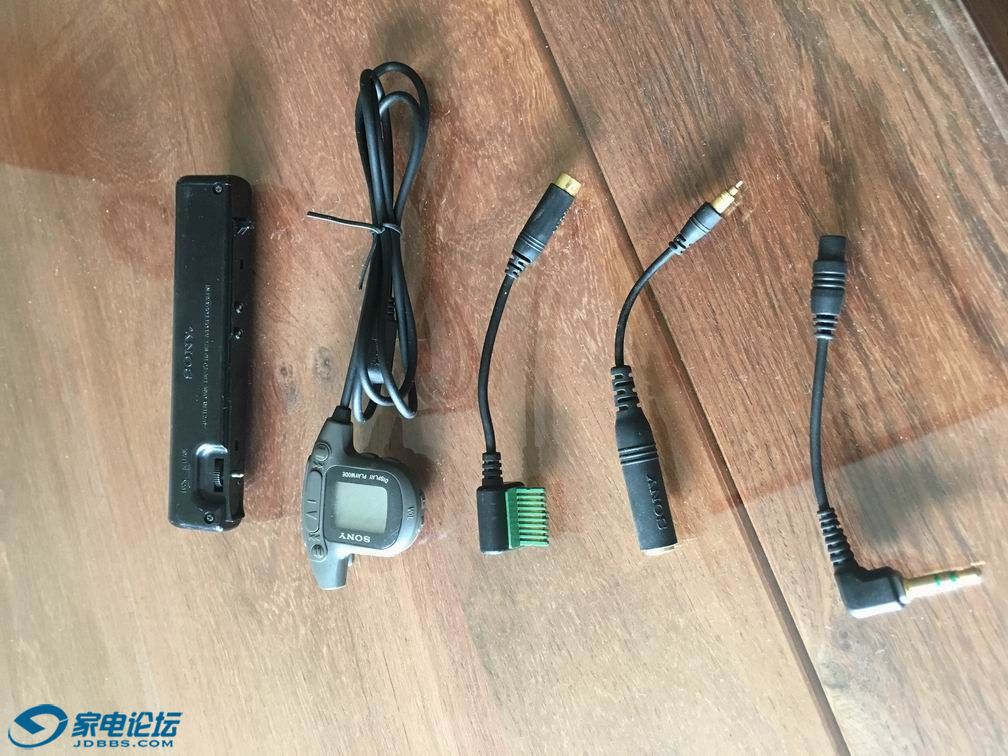

是这个吗？

新手入坑 · 发表于 2017-5-24 22:50

3.5插口的母座那里能找到？

蓝天白云HI · 发表于 2017-5-24 22:59

支持DIY
