大清快故障代码02,19，以及01,04，2块外机板修复过程

dongdonghu2 · 发表于 2017-5-19 10:12

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 dongdonghu2 于 2017-5-19 17:59 编辑

故障代码02，19
02是室外控制板保护动作。
19是压缩机排气温度传感器开路或者短路。

更换室外机板，故障排除。
也就是19代码确定是室外机故障，怎么检修19代码？

大清快用了10年，开始发病了。

刚修好一台代码13，更换内机的温度感应器后，故障代码13消失

dongdonghu2 · 发表于 2017-5-19 17:50

本帖最后由 dongdonghu2 于 2017-5-19 17:53 编辑

压缩机排气温度传感器短路或开路，

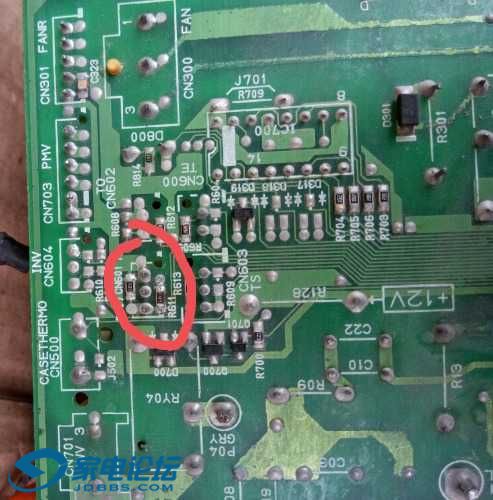

电路图相应位置是主板插座CN601，
检查该插座外围电路，发现R611阻值异常，近乎短路，拆下测量，果然只有600欧姆左右，标称参数是6341，就是6.34K。阻值缩小了10倍，显然电阻坏了。

更换个6.2K的贴片电阻。

上级测试，大清快愉快的跑上900多W了，故障代码19，就这样修复了。

dongdonghu2 · 发表于 2017-5-19 18:02

本帖最后由 dongdonghu2 于 2017-5-20 02:07 编辑

另外一块大清快外机板，故障代码01，04，通讯故障。
早已经铲除了C500和C501，看来还是附近的电路问题。
于是淘宝购买东芝光耦p621，tlp741，p620，替换这IC500，501，502。

换上去测试，压缩机也启动了，故障排除了

dongdonghu2 · 发表于 2017-5-20 11:22

dongdonghu2 发表于 2017-5-19 18:02
另外一块大清快外机板，故障代码01，04，通讯故障。
早已经铲除了C500和C501，看来还是附近的电路问题。
...

大清快室内胶头温度感应器是多少规格的？

测量8.7K，淘宝只有5K，10K的。

扬扬 · 发表于 2017-8-9 07:30

楼主：故障码1C是什么毛病，能修吗？修的话麻烦吗？

dongdonghu2 · 发表于 2017-8-9 09:42

扬扬发表于 2017-8-9 07:30
楼主：故障码1C是什么毛病，能修吗？修的话麻烦吗？

1C：压缩机驱动输出异常或压缩机不良

扬扬 · 发表于 2017-8-9 17:59

dongdonghu2 发表于 2017-8-9 09:42
1C：压缩机驱动输出异常或压缩机不良

能修吗？

zhangjianzheng · 发表于 2017-8-30 23:03

厉害厉害

guanyouan · 发表于 2017-8-31 01:20

懂电路检修就是好，LZ可以像雪军修电路板赚外快啊

撒尿牛丸 · 发表于 2018-1-9 17:30

我家的大清快28bq也出问题了，故障代码13、19，13是不是内机问题，19是外机板问题？

0303 · 发表于 2018-9-2 15:23

解决了没有？

bbs556 · 发表于 2019-5-30 09:07

dongdonghu2 发表于 2017-5-19 18:02
另外一块大清快外机板，故障代码01，04，通讯故障。
早已经铲除了C500和C501，看来还是附近的电路问题。
...

一拖二主板上，只有一个IC502光耦P620，光耦IC500，IC501两个焊位空着，电容C500，C501 C503焊位也是空着的。看了几台一拖二主板都是这样。

bbs556 · 发表于 2019-5-30 09:08

guanyouan 发表于 2017-8-31 01:20
懂电路检修就是好，LZ可以像雪军修电路板赚外快啊

老胡是大地主，不用靠这个吃饭哈。

kef-1 · 发表于 2022-8-14 23:43

刚修好一台代码13，更换内机的温度感应器后，故障代码13消失，怎么更换内机的温度感应器？

被迫生活 · 发表于 2022-8-15 09:09

楼主这些大清快早就全换掉了吧？
