                     MiniDisc史前巨兽JVC XM-D1之评测篇
     经过上篇(MiniDisc史前巨兽JVC XM-D1之赏鉴篇)的欣赏大家己经对JVC XM-D1有所了解，下面我就带着大家从它的外部设计、
到内部芯片、再到播放功能、最后到录音方式，来一次仔细的了解。

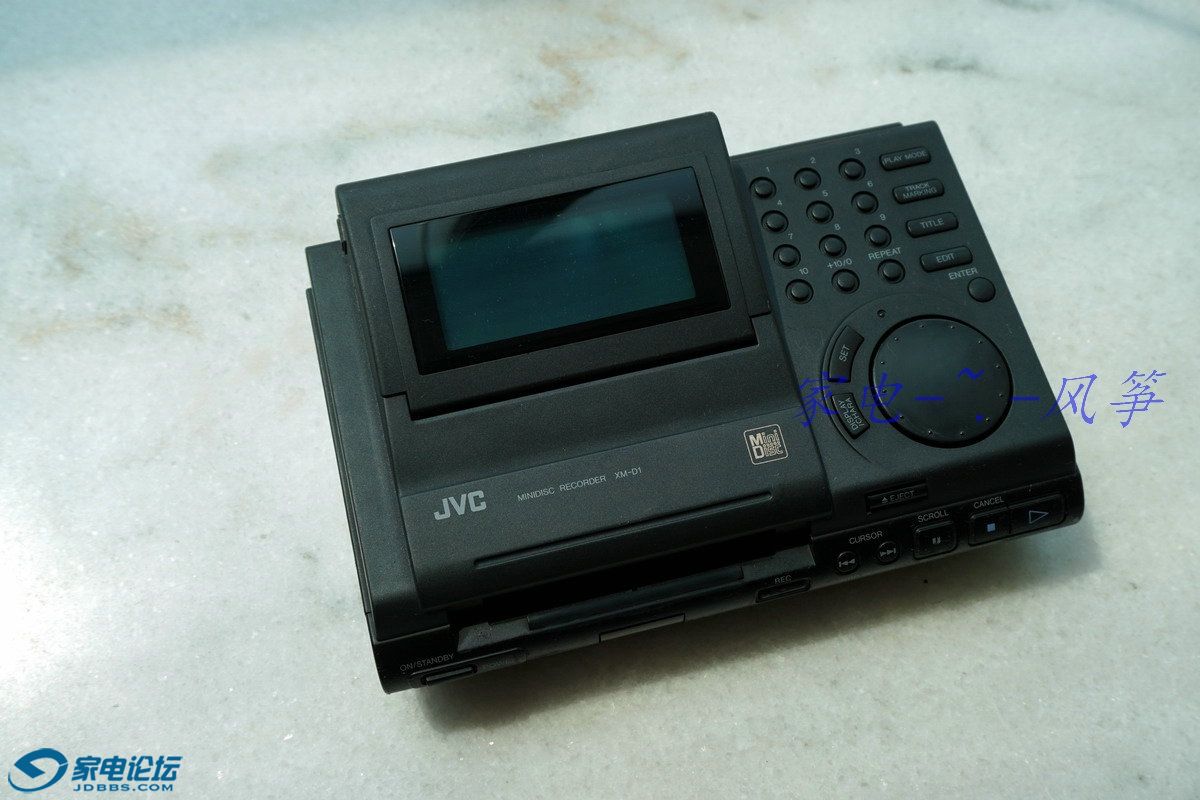

一、外观:
     JVC XM-D1这机器的外观设计应该多数来源于上世纪八十年代的电话机或传真机，从今天的设计审美来看能算的上“经典造型”
传统中带着使用的人性化，没有过多奇异的设计理念(不像SONY)更加朴实中带着沉稳。
     从整体设计部署来看比较顺手合理，左上角放置6V电源接口加上电池仓，电池使用自家当时就很多的摄像机通用电池（到今天这玩意国内代工的还有的卖）；右上角放置光纤、音频的输入输出接口；右边侧面放置耳机接口、音量控制、录音调整等按键；正面下方自然是电源开关、碟片进出仓、播放、录音、暂停、换曲等按键；机器正面左边放置“大型可倾斜背光LCD显示屏”、右上设置是“10键按钮直接快速播放”；右下是像DJ转盘般的“主转动轮快进播放”。
     在这里要说一下电源:此机的电源是使用充电电池充电器加上6V电源接口接出一根电源线的设计方式，所以这机器是没有我们今天看到的单独的电源，这个设计应该是为了方便将充电电池充电和电源合二为一，这个设计在SONY后期的R2,R3的充电电池充电器(ACP-MZ60A)上也沿用了。

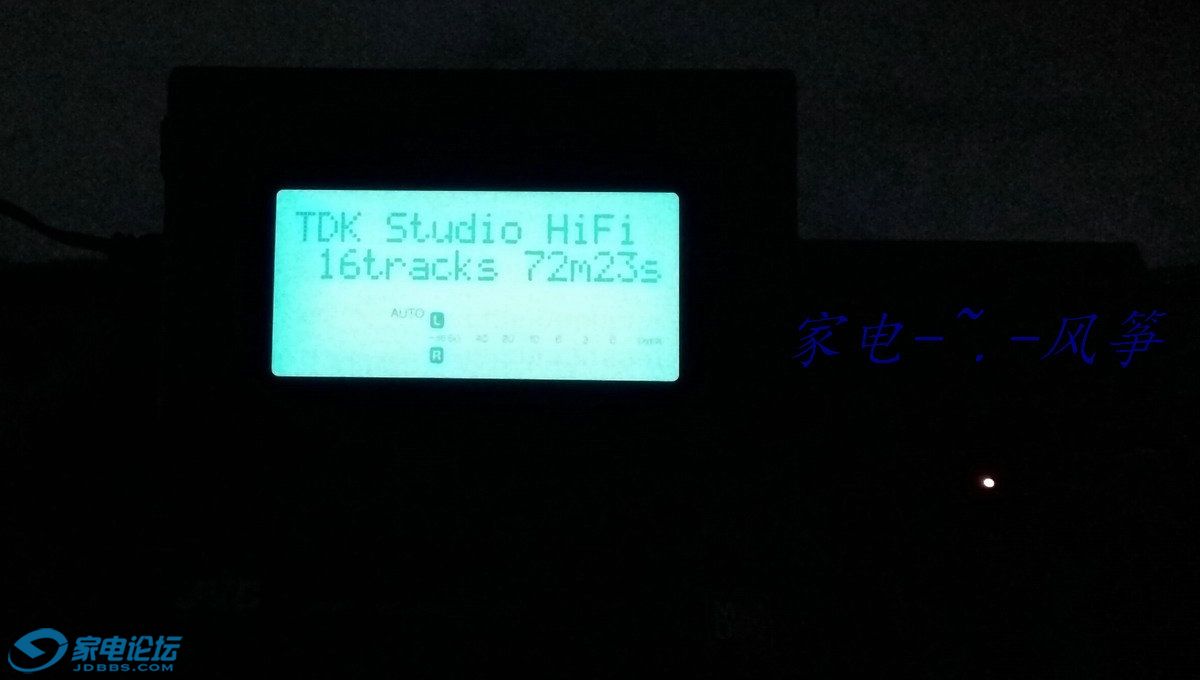

      JVC XM-D1设计中最大的亮点应该就是这“大型可倾斜背光LCD显示屏”，夜间的亮度很是明亮，自然围绕着LCD显示屏所做的“文章”也不少。加入了所谓的PDA（聪明的掌上电脑）的理念，功能上有加入：电子时钟、电子闹钟、记忆15秒音乐扫描、定时器播放/录制、录音日期和时间戳记录、允许多达32个字符标题输入、光盘标题和曲目名称显示、双L / R分贝数值显示。
      从今天看来MiniDisc直到最后的设计功能上还是有一大部分在延用设计之初的理念和技术，也就是“炒冷饭”。如同这：录音日期和时间戳记录、光盘标题和曲目名称显示、双L / R分贝数值显示。还有上面提到的，10按钮键盘快速播放和机身主转动轮快进播放，这些功能在它们的子孙后代的什么SONY，AIWA ，Sharp的机器身上都有不同程度的沿用。最后也让大家猜一下它的重置时间调控按钮藏在哪里了？
      说完设计从材质上说一下，机身通体使用工程塑料，加上当年喜欢的喷胶涂层，这个鬼工艺到今天是把人给害死了（粘手），当时应该是为了表面亚光感觉、增加摩擦力抓起来不容易滑的原因吧！结果经过这岁月的流逝这层喷胶涂层成了比较闹心的一层“外衣”。后期的SONY MZ-R2机身边框也是这工艺，还有一些机器也是。这个喷胶涂层温度低没事(天冷),有点水没事，其它时候就别用手抓了吧！这喷胶涂层也能去了，酒精一擦立马没了，但后果就是暴露出原来塑料层面。
      如果用这机器和MZ-1比重量的话，你别看体积上它大，但整体抓在手上的重量手感还是要比MZ-1更轻便，也许和这材质喷胶涂层有关系吧！
二、内部:

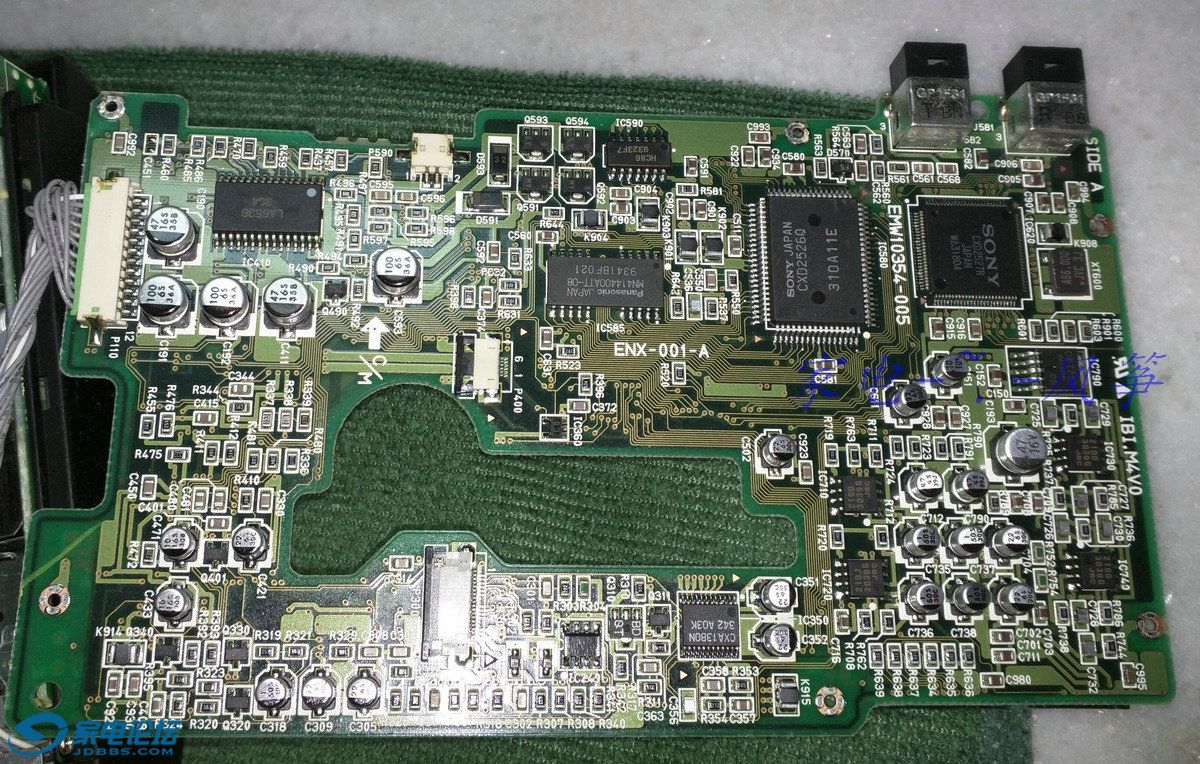

     内部元件：
     解码芯片：ATRAC 1.0    IC: CXD-2527R X 2块(主板正反面各一块), Shock proof controller: CXD-2525R/CXD-2526Q
             (主板正反面各一块) , EFM ACIRC: CXD-2527R, ADIP demodulator: CXA-1380N, Servo signal processor:
             CXA-1082BQ, RF amp: CXA-1381R)
             光头：KMS130B，光头电机:FF-030PK(台湾)

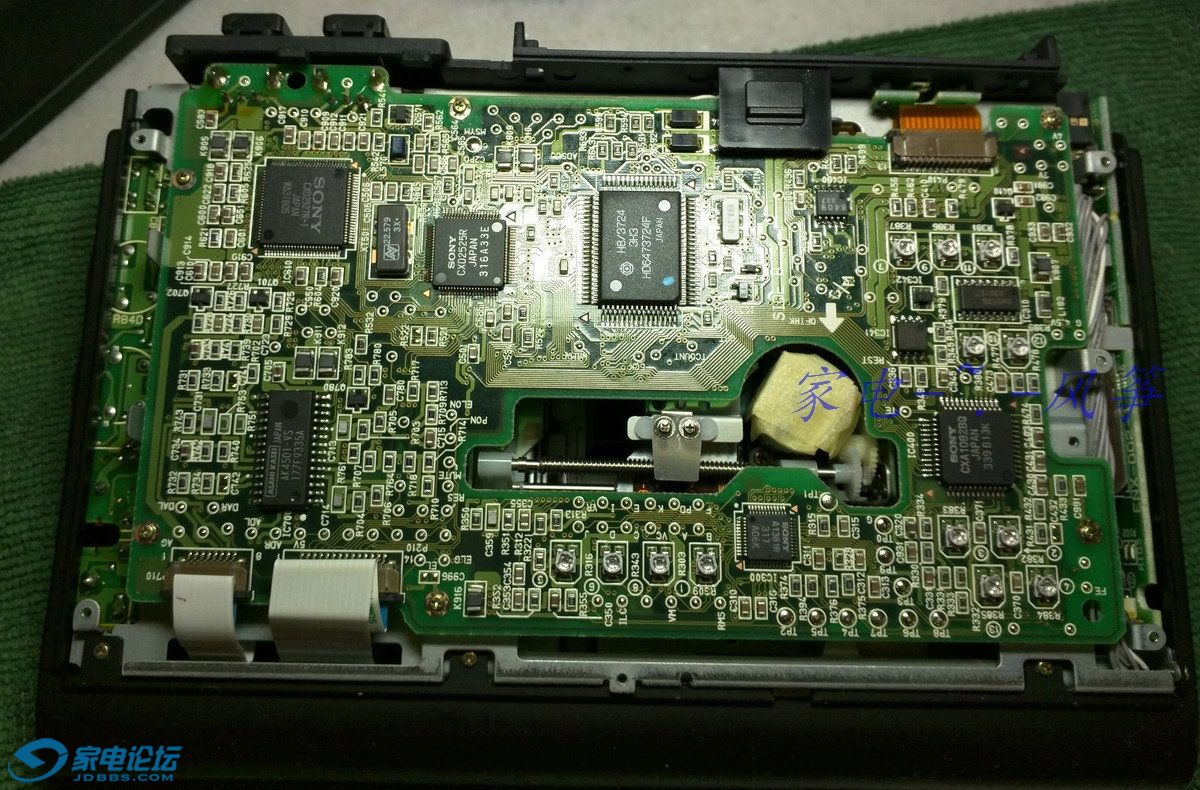

     有了怪兽不解剖一下看看，好像怎么也说不过去！那就看看人家肚子有什么货吧。
     因为本人手艺有限、为了保护这机器所以也是只把后盖、主板给大家拆开看看，光头组件部分就没有去动它了，大家也只能看到光头背面，但主要的芯片组应该是很清楚了。






三、播放：

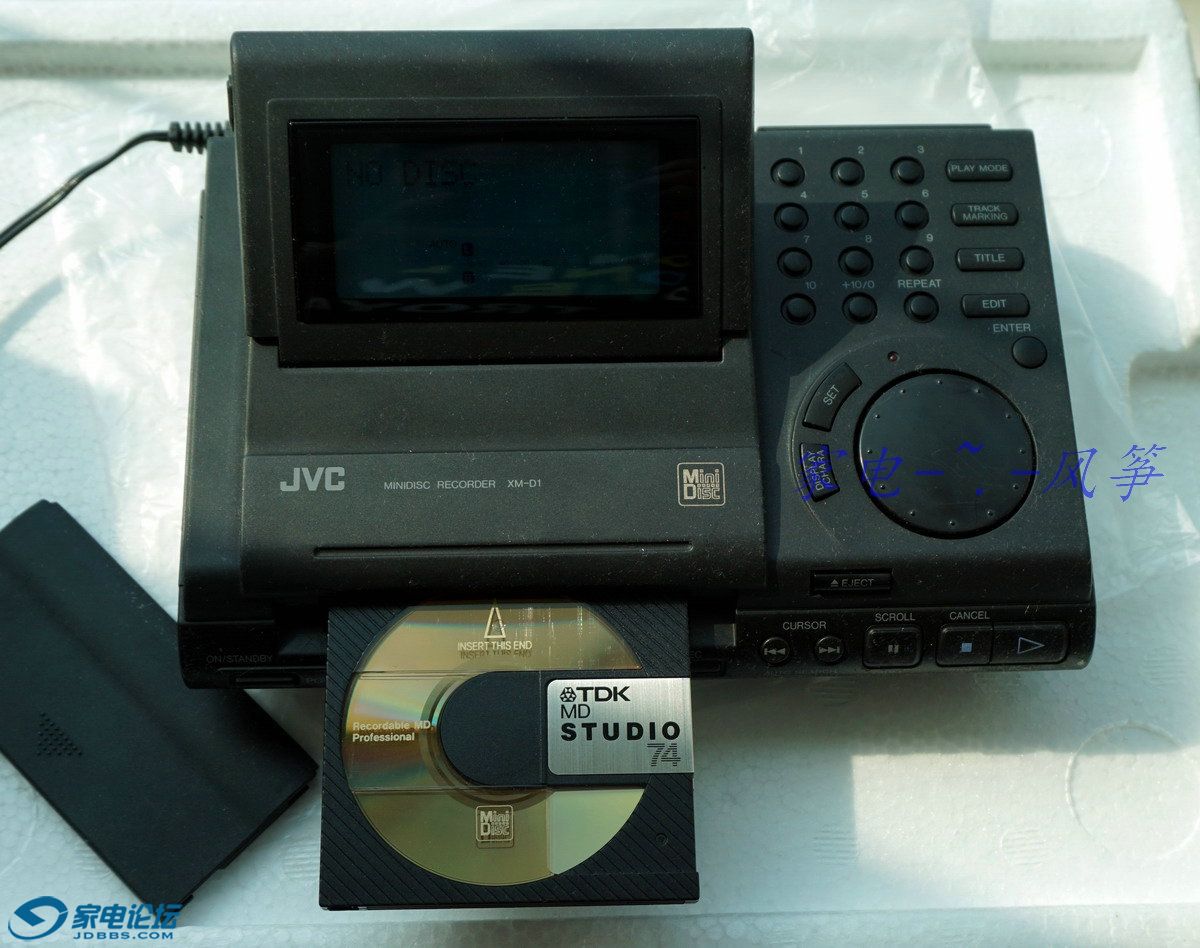

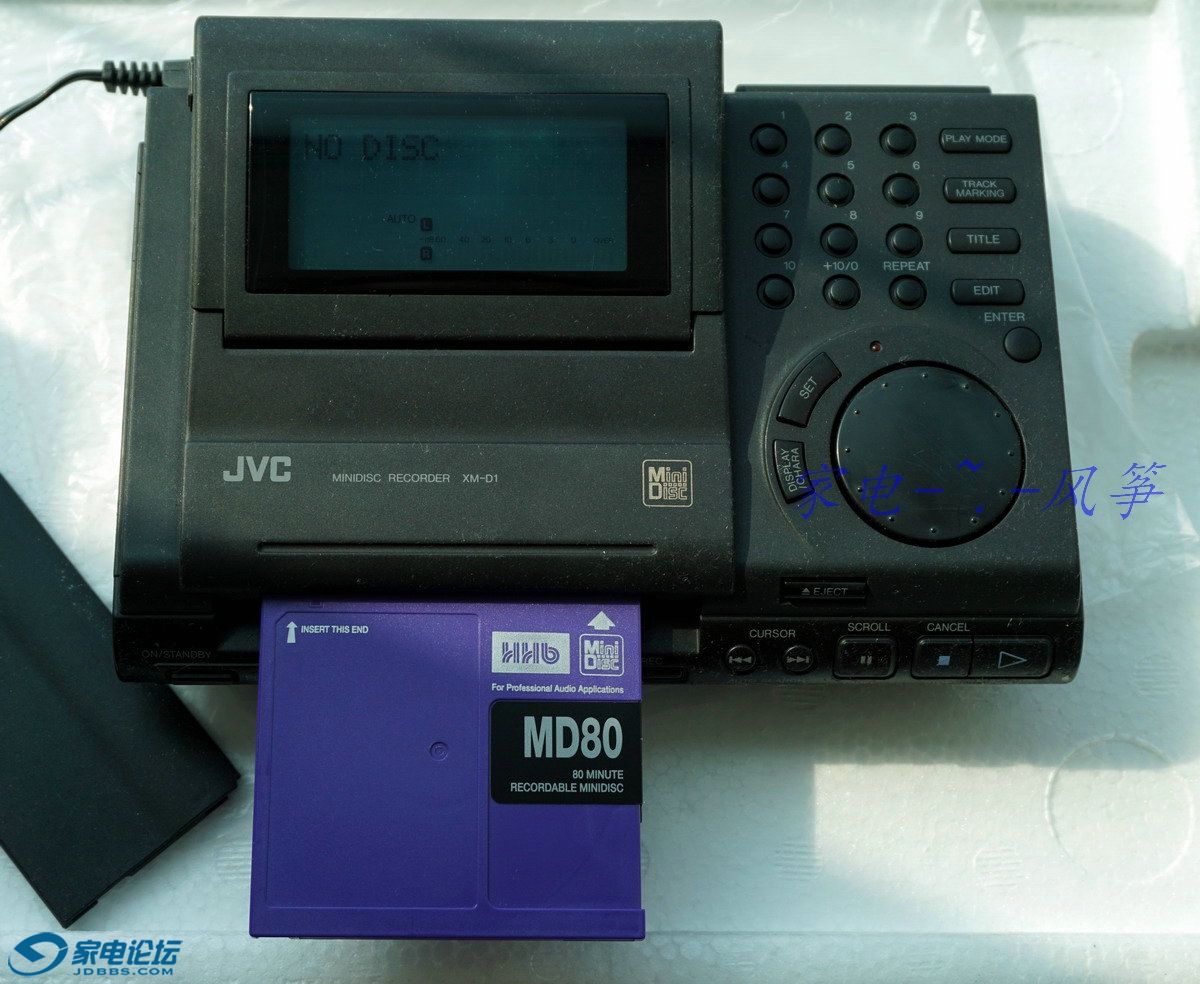

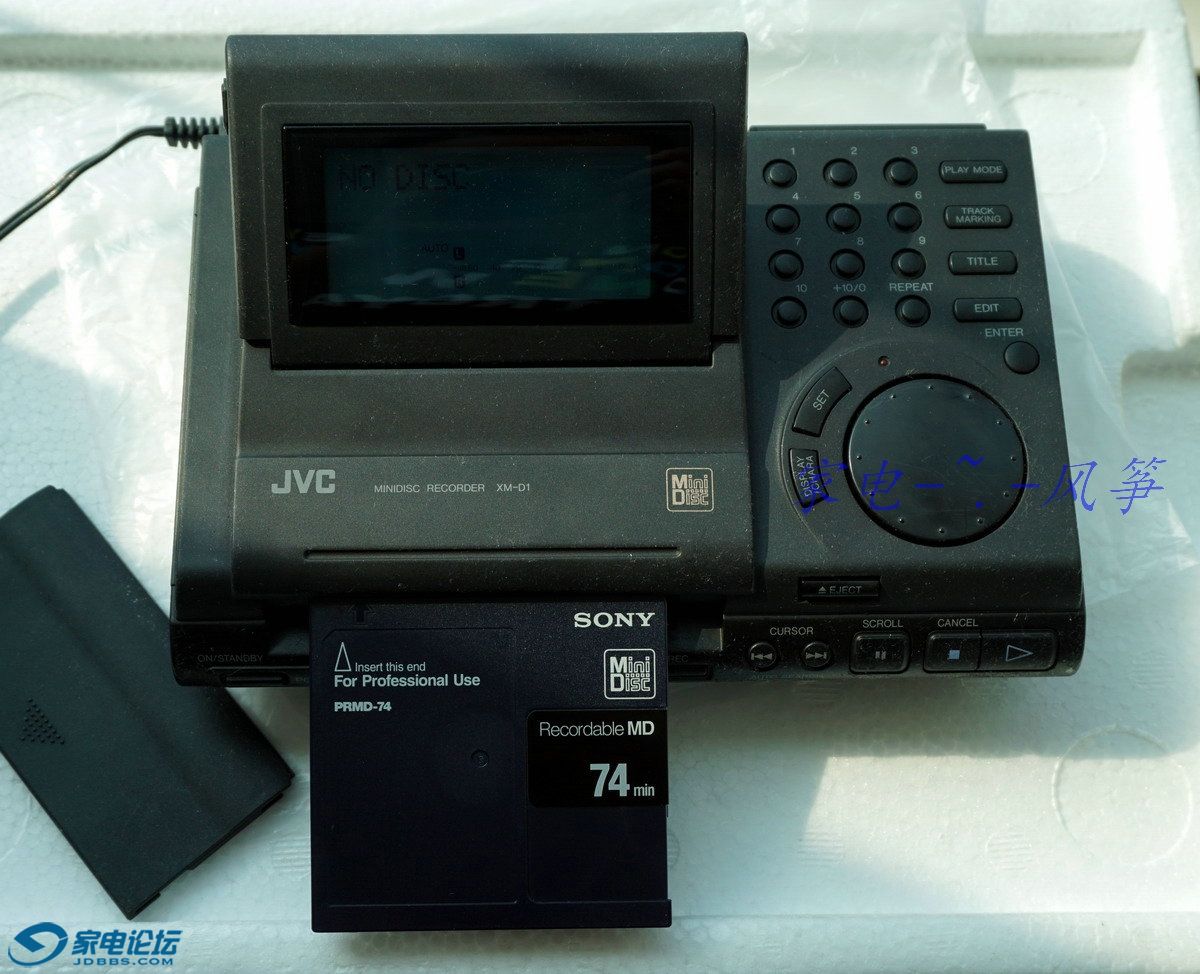

     说到播放要说一点，这机器在仓门入碟时的手感到是很好，最后推入的触动反馈的手感很是柔软舒服，这感觉不像所有SONY 、Sharp这些推入的台式机和随身听太过生硬。播放功能上加入的“10按钮键盘快速播放”找音乐还是很方便，做到了一键直达；还增加了一个DJ转盘般的“机身主转动轮快进播放”转动后实现快进播放作用；
     播放声音先说回放的听感吧，对比声音我一直习惯使用SONY MDR-CD999这种监听耳机，出来的声音会更真实一些。回放声音对比自然也用它同时期的SONY MZ-1，SONY MZ-2P这两台机器。

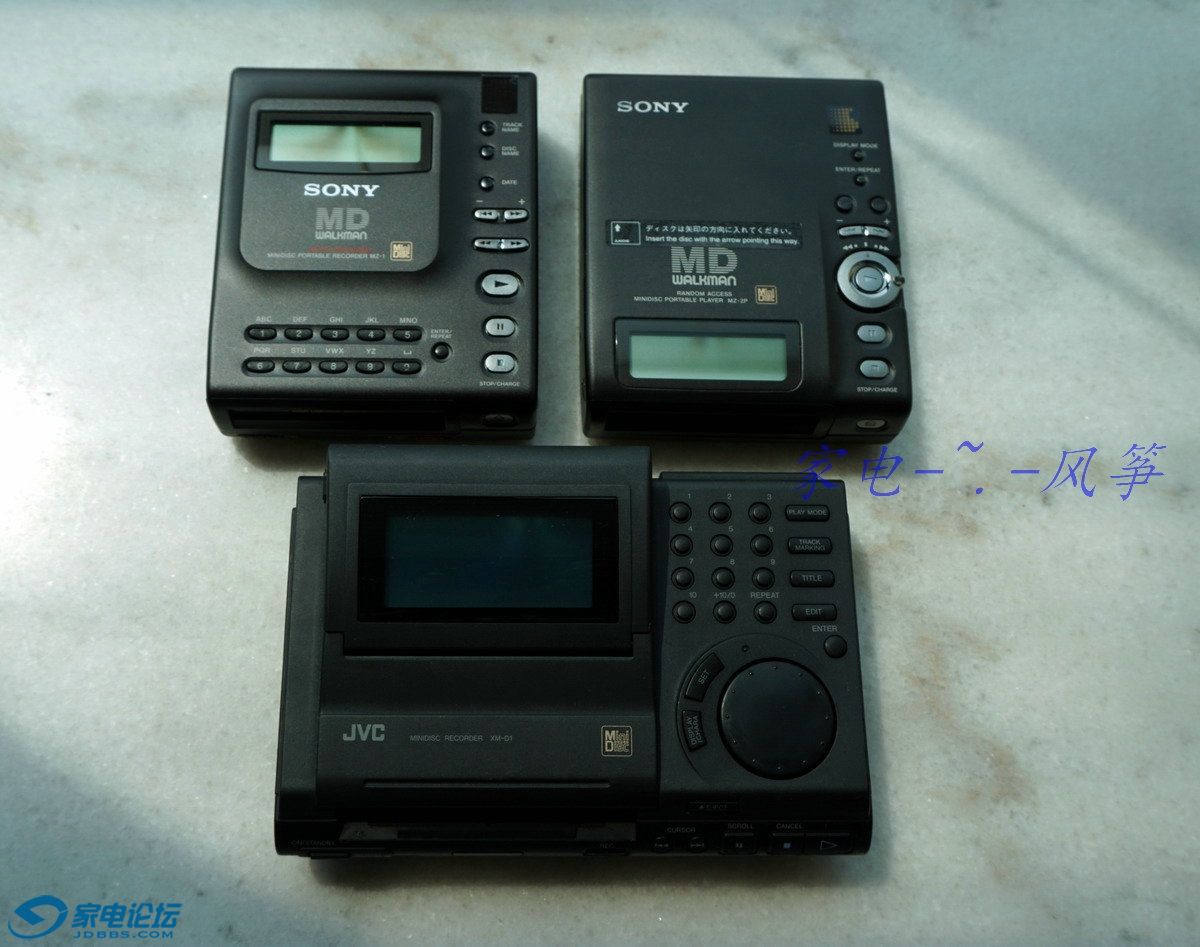

    JVC XM-D1、 SONY MZ-1、 SONY MZ-2P
     这三台机器芯片都一样(ATRAC 1.0)，推力也一样(5毫瓦×2)，同一耳机同一音乐开到音量8，听感上的音量大小没什么差别。
这里试听下来没有什么音质好坏，我只说听感差异不同之处，因为从原理上说三台硬件是一样，但听感风格还是有些变化的。以下是对比听感后的结果：
     JVC XM-D1 > SONY MZ-1 > SONY MZ-2P
     解释下，上面这“大于符号”表示整体听感中的模拟味道和低频量的弹性深度多少，也就是所谓的老机的温暖醇厚的听感。
整体来说中高频这三台没区别，这(ATRAC 1)芯片放这呢！你想解析，背景太好太细腻也不可能，MiniDisc的音频初期有这样也就算很不错了。
     JVC XM-D1的低频弹性和深度的延展性很明显高于其它两台，一对比着听很是明显，我也无法解释是什么原因，但听感上的差异的确很清楚。

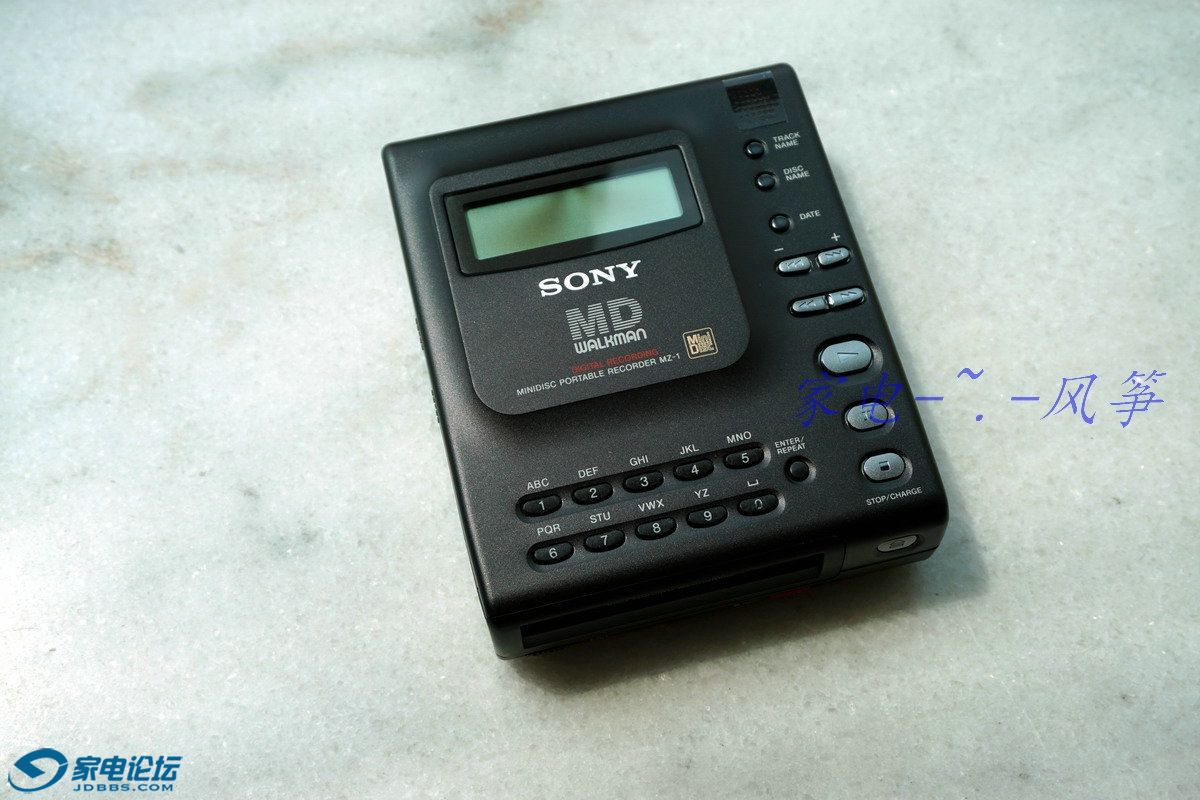

     SONY MZ-1的整体风格还是和这台JVC很接近的温暖醇厚，差异只是模拟味的浓度、低频弹性和深度没它多罢了，很接近了。

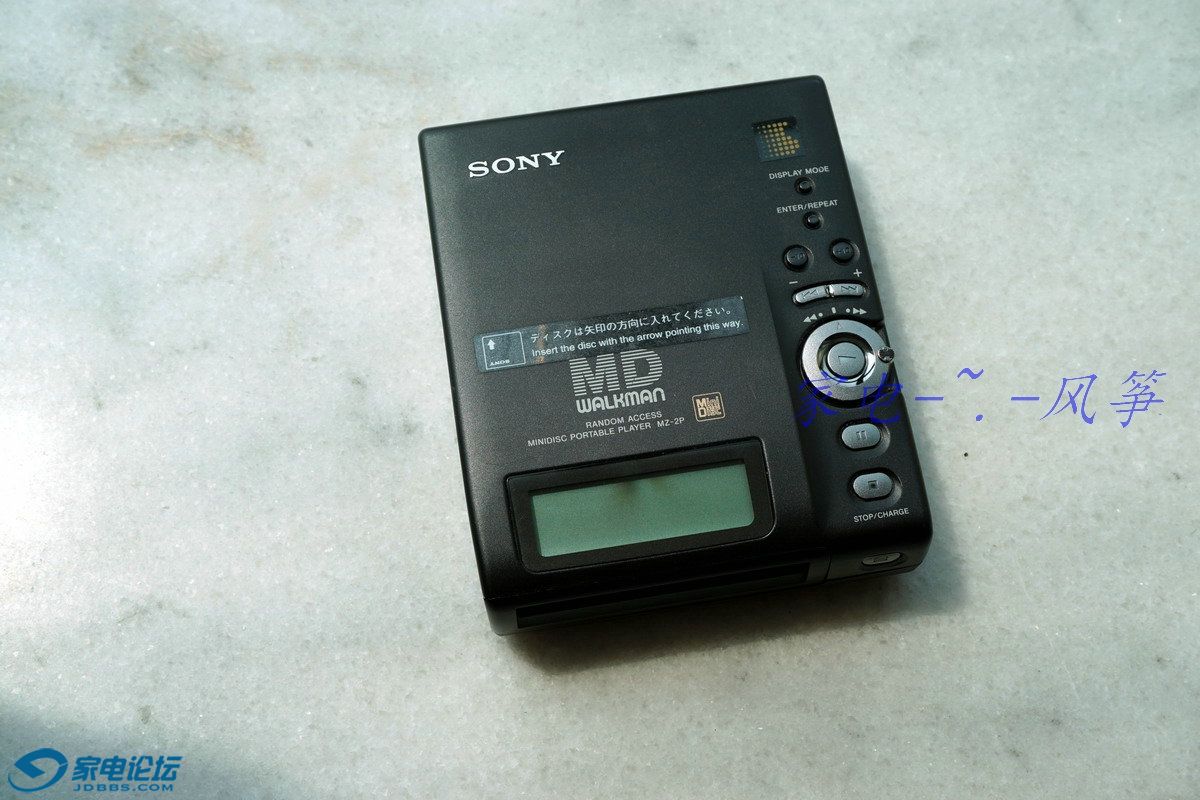

     SONY MZ-2P的的听感对比下来就很奇怪了，少了很多的温暖醇厚，多了不少的金属坚硬的味道，整体声音比另两台更紧更散的感觉，像是听重金属音乐的风格。
     总结：在初代MiniDisc播放器中JVC XM-D1算是模拟味道、温暖醇厚声音量最多的了，用它来听中频的人声，到低频的弹性感还是很有味道的。




四、录音：
     其实录音这功能应该没什么太多的花样，也不应该会有太多玩家会用它来录音，只能是试一试录音的过程。
录音上光纤输入加进去了，多了一个光纤输出，但是对原版碟有保护的，禁止输出的；同步录音到今天的MiniDisc也是一样；定时器播放/录制这个功能应该是从电话答录机上复制过来的，还是很人性化；录音日期和时间戳记录让你能够知道录音的时间可查询到（很方便）；模拟音频输入输出接口都有，录音时可调整音量大小；加入MIC录音接口；
     总结：功能设置上比较合理，音频录音模式较多，加入一些人性化的录音功能，真正做到了SONY提出的“能方便快捷地自己动手做音乐的理念”。
     尾声：
     从这台JVC XM-D1到手后的兴奋，再到赏玩后的感触，让你无法不感慨当年MiniDisc设计制造的用心。从设计上的朴实沉稳，到音频的音质听感来说都是相当不错的。在上世纪九十年代初期的当年我们很难能想象到，二十多年后的今天会使用这台ATRAC 1.0版本机器去播放用MiniDisc音频格式走到最后的ATRAC-S芯片录制的碟片，而且依然如此流畅地播放出优美动人心魄的音乐！  完





                              2017年5月19日零时 金陵幕府山下

提坦斯

haokong

难得一见的机子。

风筝79

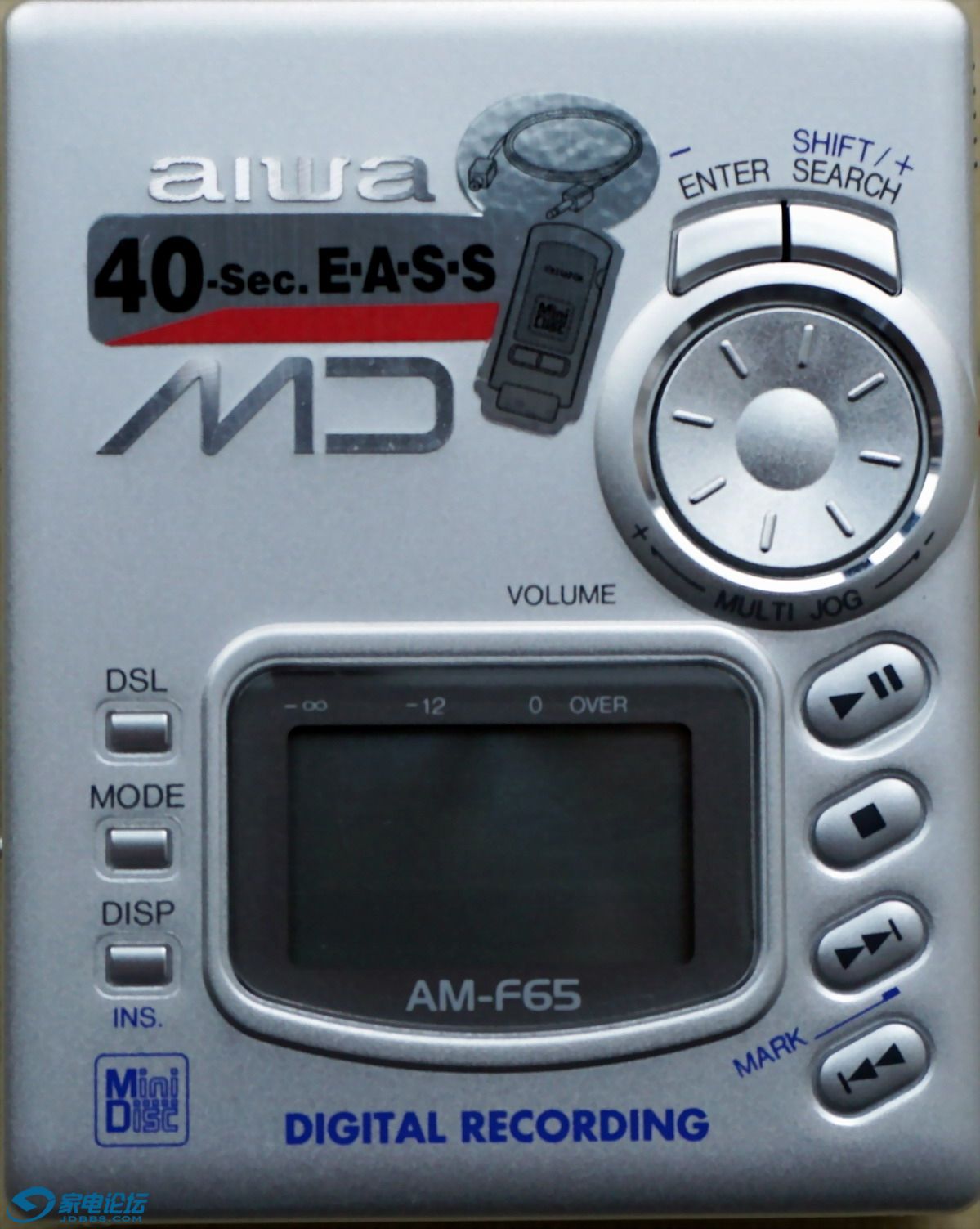

转动轮的沿用

摩登丝

赞一个

摩登丝

有个问题，关于原版碟保护，我的台机放原版碟是可以光纤输出的，我也是接解码听的，那个保护应该是不能被录音吧

风筝79

摩登丝 发表于 2017-5-20 14:29
有个问题，关于原版碟保护，我的台机放原版碟是可以光纤输出的，我也是接解码听的，那个保护应该是不能被录 ...

是的.原版碟在播放时用光纤输出后可以有音频，但是你想接上MD再次翻录时，当你按下录音键，你的录音机上会显示保护的英文。它是禁止数字音频输出后的二次翻录，模拟可以。

风筝79

精品要让它上去

kuangxi

摩登丝 发表于 2017-5-20 14:29
有个问题，关于原版碟保护，我的台机放原版碟是可以光纤输出的，我也是接解码听的，那个保护应该是不能被录 ...

专业机,类似TASCAM 801RMK2这样的机器，是可以关掉SCMS保护的，随便录，不过，翻录原版MD没啥意义，atrac再压缩一次的录音效果就没办法接受了。MDS-W1可以无损翻录自己录的碟片，原版的话，需要改造机器，要不还有个办法就是两台MDS-B5用专用电缆连接，也可以无损复制，估计这样可以复制原版MD。

风筝79

kuangxi 发表于 2017-7-4 14:31
专业机,类似TASCAM 801RMK2这样的机器，是可以关掉SCMS保护的，随便录，不过，翻录原版MD没啥意义，atrac ...

前段时间有烧友在用HHB接同轴输出再给DAT录制，总感觉MD到所谓的数字输出真的能达到所谓无损数字音频吗！也奇怪当年搞这些数字化的输出干什么。

kuangxi

风筝79 发表于 2017-7-4 22:58
前段时间有烧友在用HHB接同轴输出再给DAT录制，总感觉MD到所谓的数字输出真的能达到所谓无损数字音频吗！ ...

MD的数字输出当然是压缩过的啊，输出成PCM信息量也损失很多了。我觉得MD的数字输出，实际意义不大。台式机留这个接口本来也不是给你数字录音用的，SCMS已经限制了，是给你外接DAC使用的。
