揭秘丹拿全新一代轮廓Contour系列扬声器(一):单元与分频器技术

[复制链接]

1045

主题

1339

帖子

3

威望

认证诚信商家

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

诚信商家奖优秀商家奖

交易诚信度
0
注册时间
2014-11-7
发表于 2017-3-31 14:44 | 显示全部楼层 |阅读模式
作为全球顶级的Hi-Fi扬声器品牌乃至世界音频领域最高端的品牌之一,丹拿自1977年在丹麦创立以来就始终坚持设计和制造世界上最好的扬声器。并以其卓越的声音表现赢得了全世界音乐爱好者的认可。丹拿扬声器以“中性的音色,忠实的还原,极低的失真,快速的瞬态”而著称。


Contour作为丹拿最重要的产品系列之一,其初衷就是为更多大众带来技术先进,品质出色的HiFi级扬声器。自八十年代发布伊始就获得了巨大的成功,并一直以在同级产品中的高性价比而广受好评,历经近30年的考验依然拥有极佳的口碑和众多的用户。

但在2016年,一个问题被摆在整个丹拿团队的面前:是否应该取消Contour系列?



这个问题几乎立刻被否决了。于是更多的问题接踵而来,演变成一个漫长的会议:如果我们要推出全新Contour,该怎么做?是小幅度优化还是推倒重来?作为一个传承了近30年,已被全球视为经典的产品系列。我们是否有勇气对它进行彻底的颠覆?还有,万一搞砸了怎么办?

事实上,丹拿从未停止创新的脚步,我们对扬声器有着常人难以理解的执着和热爱。所以当面临这一情形时,整个团队显得既兴奋又不安。我们做了一个重要的决定,用全新的设计团队,将新一代Contour作为全新的产品进行开发,并赋予其新的定义和理念,以达到未来新一代扬声器的声音水准。而这也就意味着,一切将重新开始。

高音单元大幅升级:首次将仅在丹拿旗舰产品使用的Esotar2高音单元运用在Contour上

这颗大名鼎鼎的28mm软球顶高音是丹拿引以为傲的顶尖杰作,也是全球公认最好的高音单元之一。Esotar2使用性能强劲的钕磁系统,配合丹拿独家的特殊精密涂层和磁流体冷却减震技术,能为您呈现优异的高频延伸和均衡的频段响应能力。它的音色华丽,通透,鲜活,细节丰富,层次分明,过渡自然且听感极佳。一直以来,这颗具有传奇色彩的高音单元只被允许用在丹拿顶级产品证据系列和信心系列上。而此次为表示对全新Contour的重视和决心,我们破例用上了自己最好的高音单元。


具有传奇色彩的Esotar2高音单元

需要说明的是,全新Contour上的这颗Esotar2单元的品质、性能与旗舰产品证据系列所用的别无二致,只是由于整体设计的原因,安装面板会略有不同。毫不夸张地说,正因为全面使用了Esotar2高音单元,使全新Contour的性能有了质的飞跃。

全新设计的低音单元:性能更强

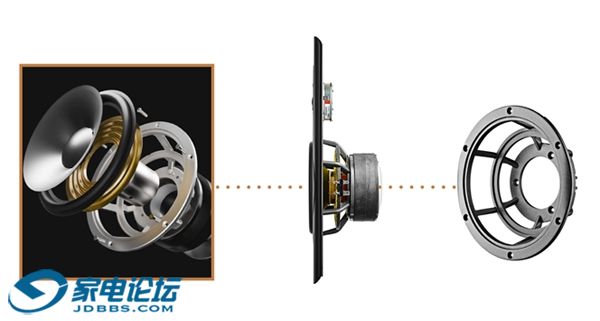

为了获得理想的整体声音表现,我们特意为全新Contour设计了全新的低音单元。之所以如此大费周章是因为上一代Contour的低音单元已经无法满足要求。也就是说,为了与丹拿最好的高音Esotar2“门当户对”,我们需要一个全新的、性能更强大的低音单元。最终我们决定新低音单元采用后置磁铁系统,这样能够在保证散热性的前提下使用体积更大,性能更好的磁体,同时显著增加了单元的绕组高度和冲程,这无疑能让全新Contour低频的下潜,能量感和质感有明显的提升。


全新设计的低音单元

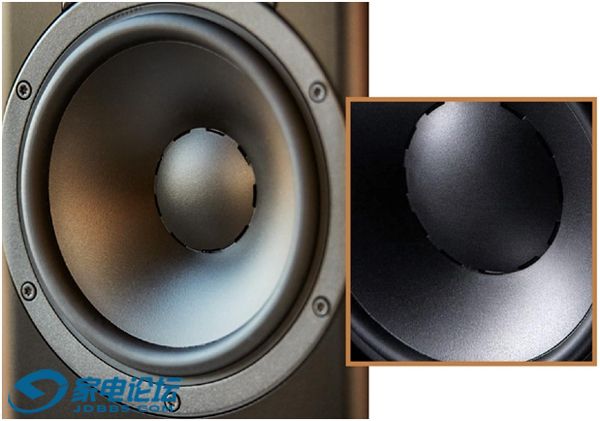

我们尝试了各种不同的音盆,但最终依然决定使用丹拿标志性的MSP硅酸镁聚合物,这种材料兼具重量轻,高刚性和良好的阻尼特性等特征。研发团队通过努力将振膜的厚度降低了0.1mm,这有效减轻了重量并增强了控制力,此外我们还优化了整个音盆的频响特性,使其能够重现更加丰富的声音细节。音圈材质仍旧使用重量更轻的铝,效率更高。


MSP材料

值得一提的是,尽管依旧采用了大音圈设计(这能带来低失真,大动态范围和更好的控制力),但新单元的音圈直径比上一代Contour明显减小,这也显著降低了对功放的推力要求。另外,我们的工程师还设法改善了新单元音圈的通畅性,让单元在工作时受到的阻力更小,在增加效率的同时获得更好的听感。资深用户读到这里就会发现,全新Contour对功放的适配性也更好。

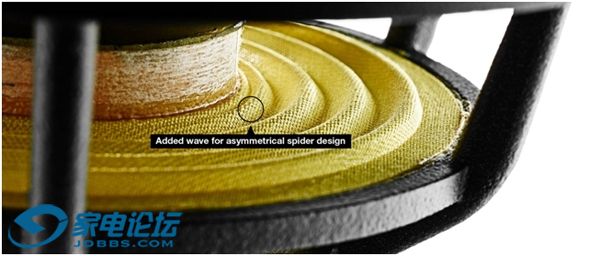

值得一提的是,全新Contour低音单元的定芯支片采用创新的不对称波纹设计,这能更好的固定音圈并提高单元悬挂系统的整体稳定性。带来的结果是:1,失真(尤其是线性失真)更低。2,对中频有一定提升,让人声乐器的形体更为饱满,声音结像更为清晰,感染力更出色。3,在大动态,大声压下的控制力更好。



这个最新设计的低音单元有两个尺寸规格,直径分别为18cm和24cm。其中,18cm的将被用于Contour 20和Contour 30,更大直径的24cm版本将被用于更大型的落地式扬声器Contour 60。有意思的是,这个低音单元使用了有限单元法( Finite Element Method )进行分析设计,能通过计算精确地模拟扬声器单元在真实环境下复杂的发声情况,更准确的对设计进行调整。

全新设计的分频器完美发挥单元的特性

分频器在扬声器设计中意义非常大,它的作用主要是分离不同频段的声音信号,并将其分配给不同的单元(高频信号给高音单元,中频信号给中音单元,低频信号给低音单元)进行重放。为了让高低音单元更好地配合工作,全新Contour的分频器经过精确调整,完美发挥单元的出色性能。



采用全新的单元意味着分频器也需要重新设计,在外观上您可能看不出任何变化,但只要仔细聆听,就会感受到清晰明亮的声音、令人惊叹,即使在侧面聆听也不受影响。不仅如此,为了保证声音信号的传输质量,我们在全新contour的分频器上使用了德国Mundorf发烧级组件(包括电容,电阻和电感),有效保证了声音信号传输的品质,避免音质劣化。

在研发全新单元和分频器的过程中,我们将设计任务交给了Daniel Emonts和Mark Thorup——两位声学设计的权威,并召集技术团队和心理声学专家共同完成研发工作。在设计全新Contour的漫长过程中,我们不断重复讨论,播放,聆听,修改的过程,这绝不是机械的重复,而是精心的打磨。

最终,脱胎换骨的Contour系列宣告诞生,超越经典的新传奇将由此开始……
