经典A系列功放成长记第一季 初试A1000

lgx522

之前两篇“我，和我的HiFi音响之路”，“欣乐音响至今的技术发展历程”，概括介绍了本人与欣乐音响至今的历程。忙过年后，终于可以有空再行整理，与诸友展开一下话题了。

皮毛话题而已，重在参与。望论坛各位高烧、大家，对于这类工薪小话题，多多海涵。

经过漫长的5年，仿音乐传真功放终得一圆满的结果。看了一路走来的照片，颇有感触，实在觉得应该整理一下，把其中的经验教训与众烧友共同分享……

笔者最早接触音乐传真，自然是以前的音响杂志上。当时的枪文，对A1000机子，吹得是神乎其神，俨然一付工薪劳斯莱斯的架势，的确是令人向往。

故5年多前，小试几次2030、3886这类IC功放DIY后，带着点成功的喜悦，笔者决意尝试仿制音乐传真A1000。回头看来，这个想法，还真是一股初生牛犊不怕虎的劲头。

当时在网上，有幸找到了山东“飞龙音响”的老刘，买了一套板子。并大体上咨询了机箱、电源要求。小小砍价后，拍价付款。之后又淘了机箱、环牛、配件这些。

数天等待之后，板子和各种外围配件一一到齐。老刘的板子，的确做工挺好的。按照习惯，先用小电源接一下，听听板子能否正常出声再继续。老实说，虽然只是试验，但一开声就把我给迷住了。声音饱满，音色温暖明亮，音乐气息扑面而来……这的确是以前使用过的日系AV功放、国产入门HiFi功放，还有自制的IC功放未曾感受到的体验。

lgx522

交易区新帖推荐

于是迫不及待想把它给装好。这下才知麻烦一堆。

首先，那个铁铝机箱，一堆配件，全部组装到位，就已是一种麻烦。这种机箱，性价比高，内部空间大，所以是很多DIY新手和老手的共同选择。但麻烦在于，需要按正确的顺序按步就班进行安装。而这种正确顺序，因具体的功放板子、走线、外围要求不同而异。无经验的情况下，可能会反复折腾5-10次，才摸索得清楚。这其间，耗费的大量时间精力，过来人才知。

其次，A1000安装的大麻烦，在于散热片的严密安装。老刘的成品板子，使用的是耐折腾的摩托罗拉金封管，故配上角铝，已省却不少事情。但必须把角铝和机箱的散热片紧密结合在一起，才能充分散热。这下真正的考验来了：角铝和散热片，都得开孔，而且要对准，这样才能用螺栓绑定。业余条件下，靠的就是一手工电钻而已……
记忆中，不知开歪、打废了多少个孔，折腾了多少个小时，终于把角铝和散热片勉强绑定在一起。

lgx522

麻烦仍未完。这种通用机箱，环牛、电源板、前级板这些，都没有现成适合的孔可供固定。于是乎，继续手电钻开铁板，更容易钻头跑偏了，只能耐心加努力吧。行文中，连自己都佩服当初年轻时那股劲头啊！回想下来就知，为何做功放的，宁可费钱压货，也要批量做壳。

总算是可以安装了。但麻烦仍未完结，安装过程中，各种线的裁剪、排布，各种焊接，各种螺丝的安装、错位、返工，种种折腾……

回想下来，开初第一款机子，由于遵循DIY新手“省省省”的习惯，最大程度做到了精简。典型的合并机做法，400W环牛为前级、后级供电，前级板索性安装在顶盖，最大程度利用空间。但其实安装难度和麻烦，也是最高的。回头想想，都觉得一身热汗。

lgx522

不知费了多少天业余时间，终于是装好了！开机前，还是仔细用万用表一一核对了连线的正确性。然后怀着紧张激动的心情，按下了开机键……

幸好音乐喷薄而出，而且声音还挺好！温暖、明亮、清晰，当时就已经很惊喜。于是正经接上自制的XT25+8545音箱，放点流行小曲，实在是享受啊……

传说中甲类机子的大热量，的确是名不虚传，听了大概半小时后，散热片已经50度左右了。有点心虚，咨询了老刘，说正常不必担心。于是继续。记忆中，这款机子，在夏天，大概最多会到60度左右温度，已是比较烫手。虽然心里难踏实，不过倒的确耐用，一直未出问题，回头想来也是幸事。

lgx522

在笔者做音响的过程中，最早这款A1000，整好是开始探索原创制作HiFi音箱这个阶段。阶段内还接触过入门级EL34胆机、同行仿高文27+29机子这类机子。这款A1000，在当时笔者接触功放中，算是音效表现最全面的机子。所以开初阶段，作为主要的试音搭配功放，并且出了3、5台给有需要的烧友。

回头客观而论，虽然这机子还有很多潜力尚待挖掘，制作和调音都显粗糙，但一般的人声流行曲，表现还算中规中矩，且有一定美感。已经算是平价功放中，比较经得起考验的DIY机子了。所以感谢山东刘兄，并感谢自己的青春！

关于仿音乐传真A系列，这些其实仅仅是个开始。之后还有更多故事，会逐渐整理成文，敬请关注……

涟穹

交易区新帖推荐

自制后级难在上大管，稍有不慎处理不好绝缘很容易返工，弄这个讲究一次成功，出状况重来就麻烦了···
焊板排线什么的倒是很简单。以前装机器图方便板自己焊，上管都请开店的朋友帮忙弄，他天天搞比我熟练，
去年弄个小机器全部自己搞，刚开机正常听了几分钟，后来冒烟了，运气好只烧了一对大管，没伤到很复杂的推动级（十多对小管），
要不只能拆了做备件，没心思再折腾啦
仔细一检查烧管的那边线路板上有少许硅脂，多半是不慎带上去的，所以说晶体机简单危险一定不能赶工

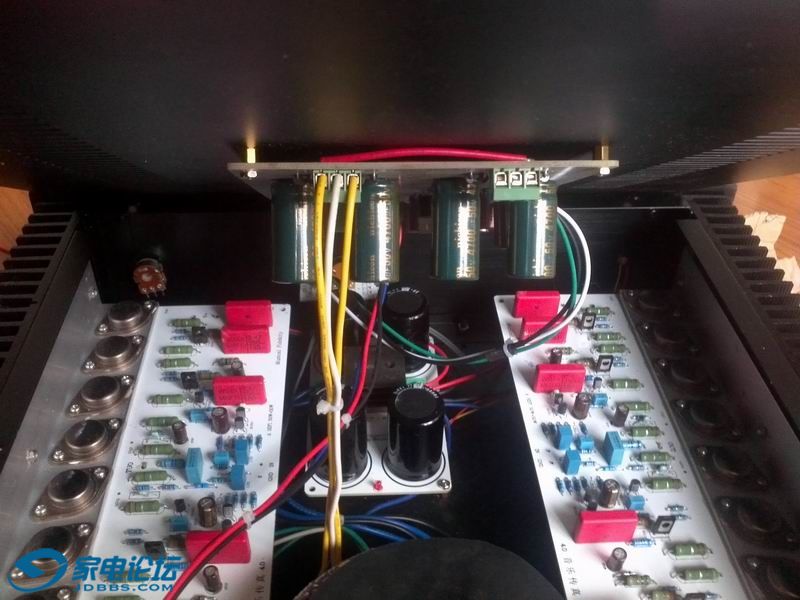

补几个图。

lgx522

涟穹 发表于 2017-3-2 19:49
自制后级难在上大管，稍有不慎处理不好绝缘很容易返工，弄这个讲究一次成功，出状况重来就麻烦了···
焊 ...

没错。有实践的，先握个手
业余制功放，其实远比看上去和想像中麻烦。稍有不慎，开机就冒烟
有时甚至还出现不发声、怪声等啰嗦事情。
所以哪怕是纯粹买零件装机，都对经验和细致有要求，过来人就明白。

涟穹

lgx522 发表于 2017-3-2 20:00
没错。有实践的，先握个手
业余制功放，其实远比看上去和想像中麻烦。稍有不慎，开机就冒烟{:1 ...

是的，装后级尤其要心细，如果是大甲除了心细更是个体力活
碰上很复杂的线路加上制板有缺陷的更是各种疑难杂症弄到投降，当年看朋友折腾过很多大甲，其中也有
怎么搞都不成功，只能拆散处理的，至今心有余悸
自己装机我的经验一是选对套件，二是管子的配对，只要能顺利上电音色什么的可以慢慢调整

cdl

支持DIY，无奈少年时疯狂DIY使得老眼昏花了

jin6662

支持支持支持
