2017.1.11 全宇宙第一音箱 （第二季，4分频，更新中）

少年蝙蝠侠

何为全宇宙，因为宇宙是多元平行宇宙

全宇宙包括：1号宇宙，2号宇宙，3号宇宙，4号宇宙，5号宇宙，6号宇宙，7号宇宙，8号宇宙，9号宇宙

附：

2016.8.13 宇宙第一音箱

http://bbs.myit365.com/forum.php ... d=582243&extra=

只有完整看完以上帖子10000边，才能成为音箱高手，脱离音响的苦海

你们还在音响的地狱里煎熬

而我已经登峰造极，得道成仙，笑傲江湖，笑看风云，一览众山小

爱因斯坦28岁发表相对论的时候，全世界也就他一个人懂

天才的世界，是你们永远不懂的

少年蝙蝠侠

交易区新帖推荐

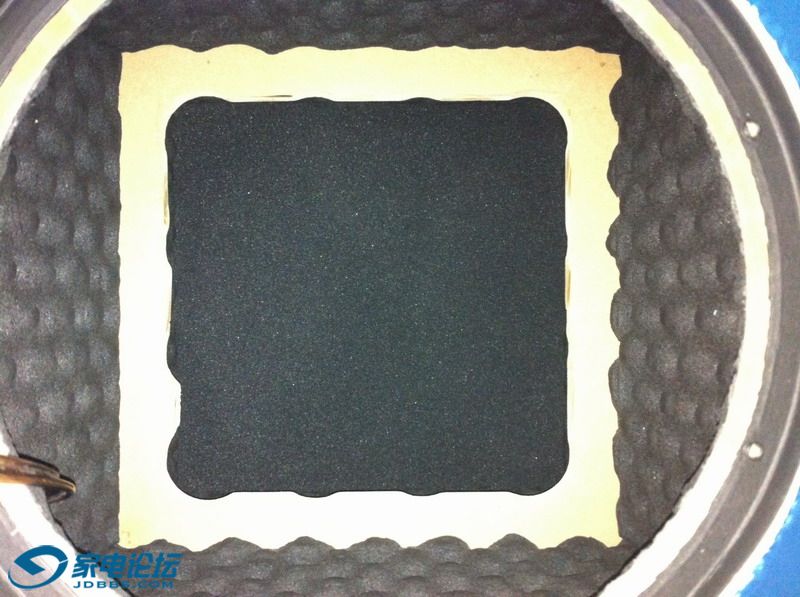

2017.2.24 最终完美版


鸡蛋棉的旁边就是黑心棉，增加了鸡蛋棉的刚性和阻尼


最上层吸音棉（记忆棉）距离喇叭底部7cm

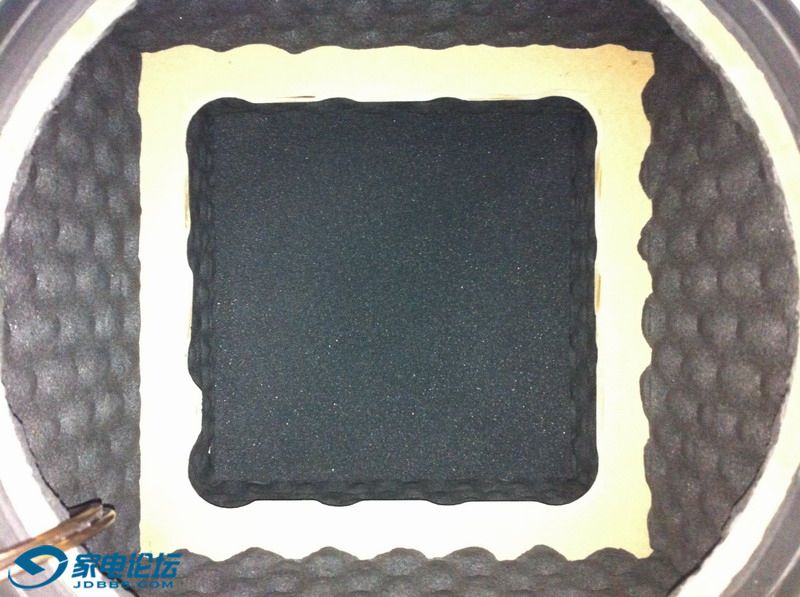

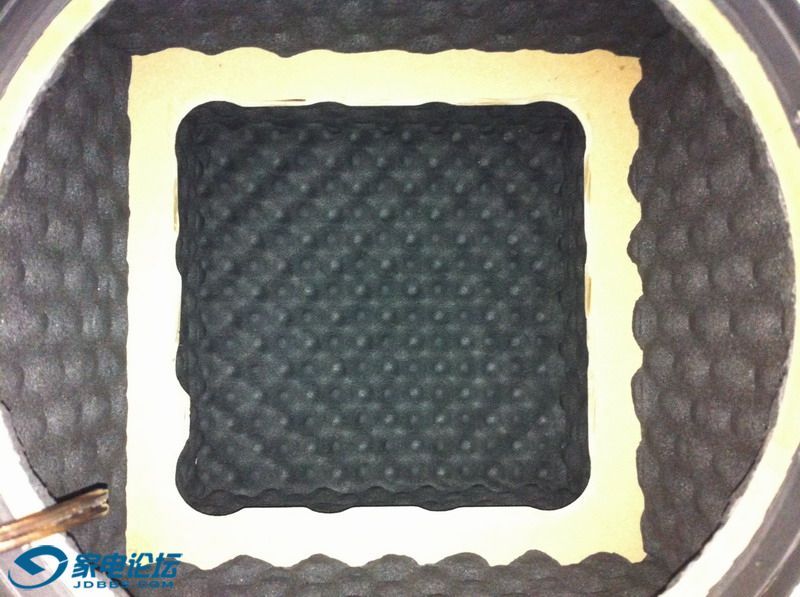

在箱体中间填充各种吸音棉，喇叭口向上，从下往上依次：


1层鸡蛋棉


1层黑心棉


2层鸡蛋棉


1层黑心棉


1层海绵+1层记忆棉


2层鸡蛋棉


4层黑心棉


1层海绵+1层记忆棉




























补充内容 (2017-5-8 15:27):
请版主删除此楼

少年蝙蝠侠

hifi音箱核心技术：

1、密闭箱

2、分频器外置

3、10寸及以上低音喇叭

4、全频吸音棉

5、无喇叭串联或并联

6、一个箱子只装一个喇叭

凡是不符合以上6点的，照着上面6点一条条改就对了，100%成功，音质绝对最佳



1、关于测量用的麦克风

有点电子基础的都知道差分电路，差分电路非常稳定，抗干扰能力超强

测量的绝对值可能不是很准，但是这2个测量值的差值是很准了，2个绝对值之差就非常具有参考价值

而我只需要比较2种频响曲线之间的差值，所以不需要绝对值测得多么准，普通麦克风就完全可以搞定

2、关于合成的频响曲线

何为合成，就是2张图片合在一块，通俗讲就是ps，就好像用美图秀秀美化图片一样，完全不靠谱

所以说用麦克风测的实时频响，才是真正可靠的、有用的，比什么合成频响靠谱多了

为什么做倒相箱的都用合成的频响曲线

因为倒相箱的频响成分复杂，包括2次谐波，3次谐波，4次谐波，5次谐波，倒相口风噪，箱声，箱振声等

倒相箱的实时频响就很烂了，根本没法见人，只能用ps的频响来作弊，什么测量套件纯粹垃圾，骗钱用的

所以说倒相箱的声音浑浊，纯粹听个响

3、关于箱体容积

我的音箱，真正的无限大障板，所以容积很容易选，就是越大越好，再考虑摆放空间、制造成本和难度

我再给个最小尺寸，前面板的长度=宽度，比喇叭外径大10cm，箱体的深度=前面板长度的1.2倍

照着上面的尺寸定做就可以了，箱体完全可以网上定做，又好又快又便宜

不管任何喇叭，不管任何喇叭参数，都是这种做法，不管是低音、中音、高音，也都是这种做法

就是一个箱子只装一个喇叭，内壁橡塑棉，中间吸音棉，外面止震板，分频器外置，只留音频线

我再讲一遍，任何喇叭都是这种做法，音质最佳，真正HiFi

4、关于HiFi

什么是HiFi，原来是什么声音，出来就是什么声音，演唱者高音不高，那么还原出来的高音也不高

HiFi具体反映在设计者的思路上，以音质最大化为目标，追求极致的音质就是HiFi

音质，比如浑厚，清晰，是可以实实在在感受到的，但是下潜深跟音质绝对毫无关系

下潜深，音质可能好，也可能很差，比如错以为的倒相箱下潜深，姑且以为倒相箱下潜深

但是倒相箱的低音发虚，声音浑浊，不管它下潜多深，音质都是差的，倒相箱只是听个响而已

所以说世界上99%的所谓HiFi箱，都不是真HiFi，而是假HiFi，凡是倒相箱都是非HiFi

什么通透，什么大动态，都是非HiFi，加强某一点，等于弱化某一点，典型的捡了芝麻，丢了西瓜

这世界上只有2种音箱，一种是HiFi，一种是非HiFi，要想声音好听，还是要追求HiFi

追求HiFi才能达到绝世好音箱的标准，就是适合任何功放，适合任何音乐，听任何音乐都是悦耳动听

5、关于为什么贴橡塑棉

道理也很简单，用手敲木头就知道了

手敲木头的声音根本没法听，必须要有一种软的，有弹性的东西来中和声波的冲击

橡塑棉，HiFi音箱最核心技术，消灭箱声，还原出高保真的HiFi声、真正的天籁之音

2cm波浪形橡塑棉可以吸收20-200hz之间的重低音

2cm波浪形橡塑棉既可以吸音，也可以隔音，这就是2cm波浪形橡塑棉的绝妙之处

波谷吸音，波峰隔音

波谷，薄，重低音可以穿透过去，自然会被衰减掉

波峰，厚，重低音朝各个不同方向反射，减少驻波，缓解重低音的冲击力

6、关于玻璃棉

为什么不用玻璃纤维棉，玻璃纤维是千万不能碰的东西，不仅要钱，更要命

所以再次提醒下，音箱里千万不要用玻璃棉，已经有的赶紧扔掉

箱体内的吸音棉是绝对不能跟喇叭有任何接触的，一定要有间隔距离

7、关于效率

密闭箱的效率远远高于倒向箱，前提是填充大量低密度吸音棉，如鸡蛋棉

鸡蛋棉，富含大量空气，受挤压时挤出空气，缓解箱内气压，使箱体内外气压保持一致

减少了喇叭压缩空气时所受到的阻力，使喇叭近乎在无阻力的自由场里轻松振动

所以说密闭箱的效率高，控制力强，轻松走完整个冲程，无需多大功率的功放就可以推得很好

少年蝙蝠侠

密闭箱优点：

优点1，音质好，真正HiFi，可以反过来检验歌曲录制质量

优点2，可以靠墙摆放

优点3，分频器结构简单，调试容易，甚至可以做到10分频，喇叭负责的频率范围越小，还原出来的品质越高

优点4，自身超强的控制力，超高的效率，只要分频器调试好了，任何功放都可以推得很好，播放任何歌曲都很动听



分频器调试要点：


1、分频点重合

例如：低音分频点=高音分频点

低音分频点：《没有分频器》和《有分频器》之间频响对比，频响衰减5db处的频率就是低音分频点，（二阶）

高音分频点：《没有分频器》和《有分频器》之间频响对比，频响衰减5db处的频率就是高音分频点，（二阶）


2、最大频响相同

例如：低音最大频响=高音最大频响

其中高音可以通过串并联电阻，整体拉低高音最大频响


3、相位一致

例如：低音和高音相位一致，频响才会叠加

低音正接+高音正接，分频点的频响是叠加的

低音正接+高音反接，分频点的频响是抵消的


4、为什么用《没有分频器》和《有分频器》之间频响对比

《没有分频器》，功放信号直接到喇叭，功放的输出信号是固定了，是参照物

各个喇叭对同一信号进行取舍，各个喇叭频响衰减5db处的频率相同，保证相位一致，各频段声音无缝连接



关于分频器元件类型的选择

1，低音部分

因为低音的传播速度相对小于高音的传播速度，低音一般距离人耳相对较远

基于以上2点，低音分频器应用快速元件，具体如下：

低音串联的电感，阻值应小，所以低音串联的电感，应以带铁芯的电感为优先

低音并联的电容，因为并联是同时到达的，不存在时间差，所以可以任意，如电解或者mkp

至于并联的电容再串联个电阻，那是万万不行的，会导致从电容上通过的旁通信号明显变慢

所以低音分频器绝对不能增加任何电阻

2，高音部分

因为高音的传播速度相对大于低音的传播速度，高音一般距离人耳相对较近

基于以上2点，高音分频器应用中速元件，具体如下：

如果高音需串并联电阻衰减最大频响，此时高音串联的电容，以快速优先，如mkp

如果高音不需要串并联电阻，此时高音串联的电容，以中速优先，如电解

高音并联的电感，因为并联是同时到达的，不存在时间差，所以可以任意

少年蝙蝠侠

全宇宙第一音箱第二季（4分频）框架：

12寸 重低音

10寸 中低音

5寸 中音

3寸 高音

分频点大概150，1000，4000

少年蝙蝠侠

交易区新帖推荐

请不要回帖，觉得有用就看，觉得没用就按右上角的X

不定时更新中

sunnygod

睇到好有戏剧效果

少年蝙蝠侠

2017.2.25 今天是音响界划时代的一天，开启朕的时代，从此以后再无亥姆霍兹倒相箱

朕一直在需要寻找能吸收100hz以下的吸音棉，玻璃棉的替代者，不怕死的可以用玻璃棉

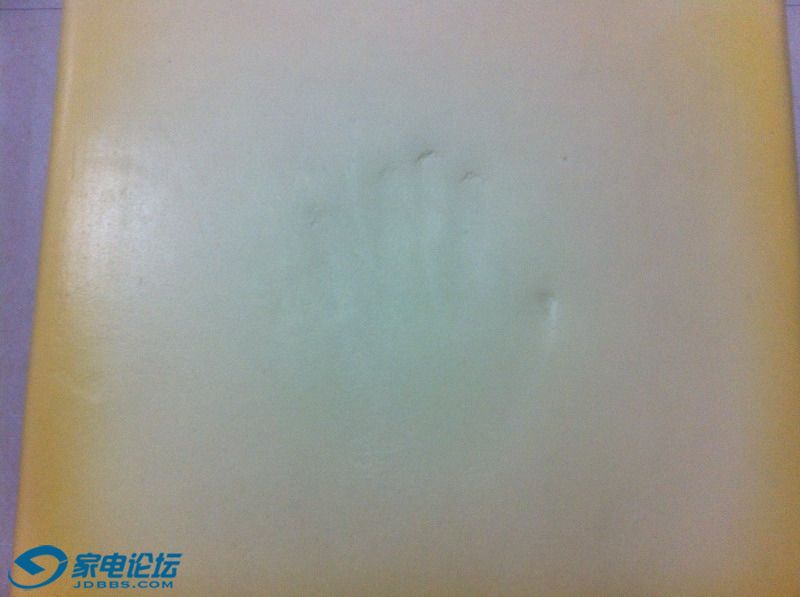

不知道为什么会遗忘这么重要的事，其实就坐在我的屁股下面，4.5cm记忆棉坐垫

这个坐垫比防滑垫买的还要早，不知道为什么会忘记了，我以为记忆棉都差不多

可能当时搜索记忆棉时，先出现了防滑垫，防滑垫背面网格塑料，正面绒毛，也是好东西

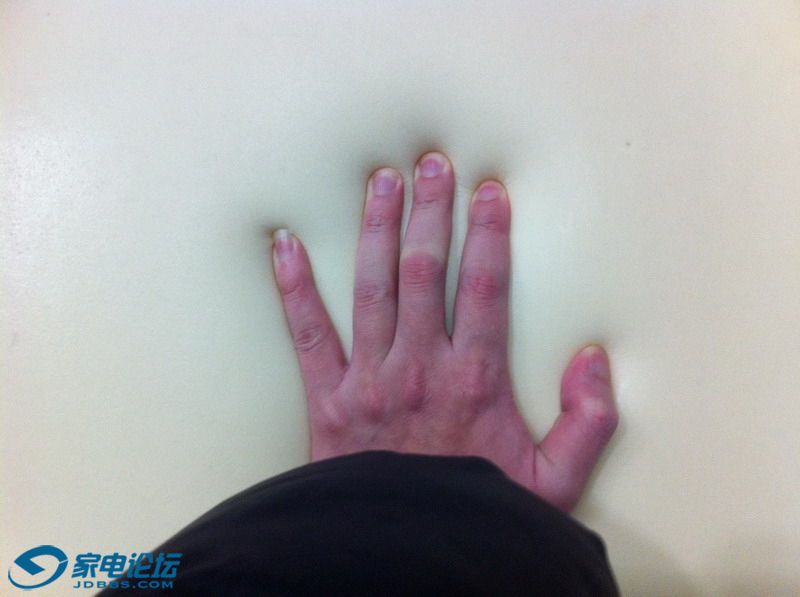

这个记忆棉坐垫已经用了好几年了，毫无变形，号称是不怕汽车碾压、永不变形的太空记忆棉

4.5cm记忆棉坐垫，音响界有史以来最伟大的发现，全宇宙第一音箱，实至名归，众望所归

大江东去浪淘尽千古风流人物雄姿英发

少年蝙蝠侠

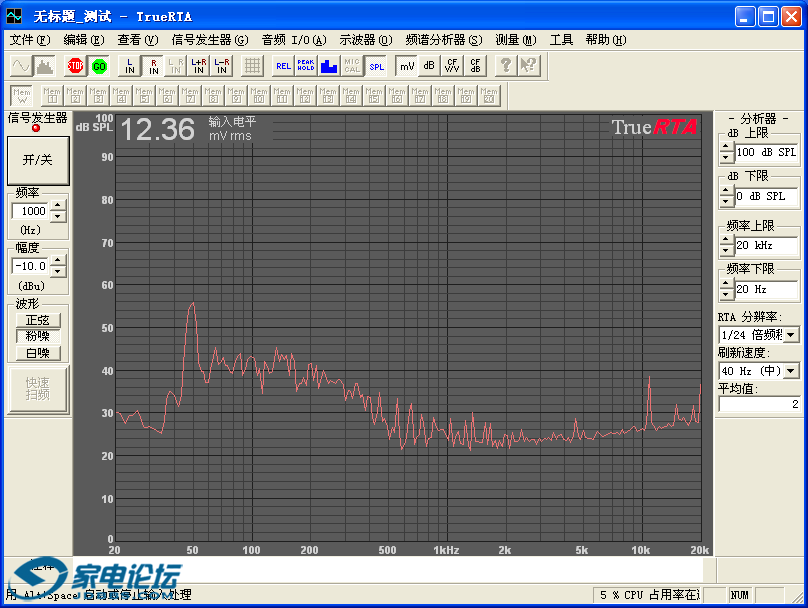

无记忆棉坐垫：


有记忆棉坐垫：

少年蝙蝠侠

无记忆棉坐垫：


有记忆棉坐垫：


可以看出，100hz以下的重低音也被明显衰减了

少年蝙蝠侠

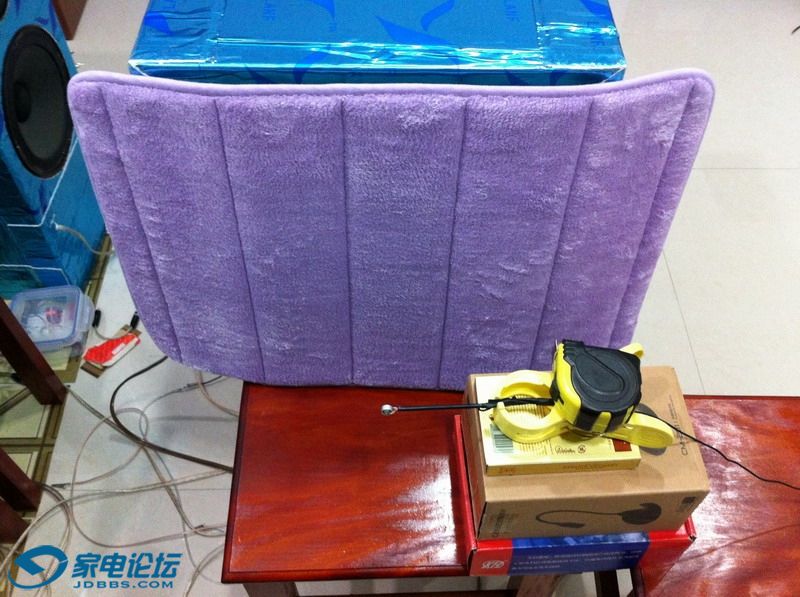

宝座：

少年蝙蝠侠

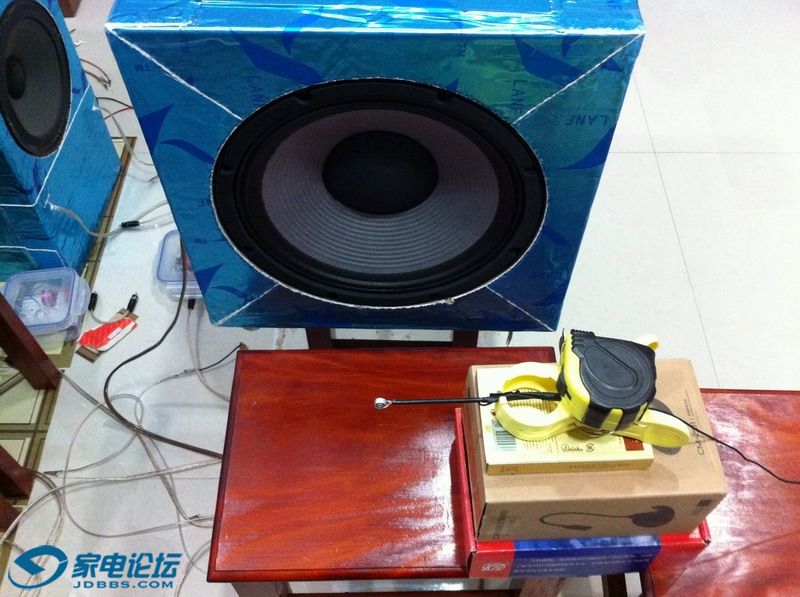

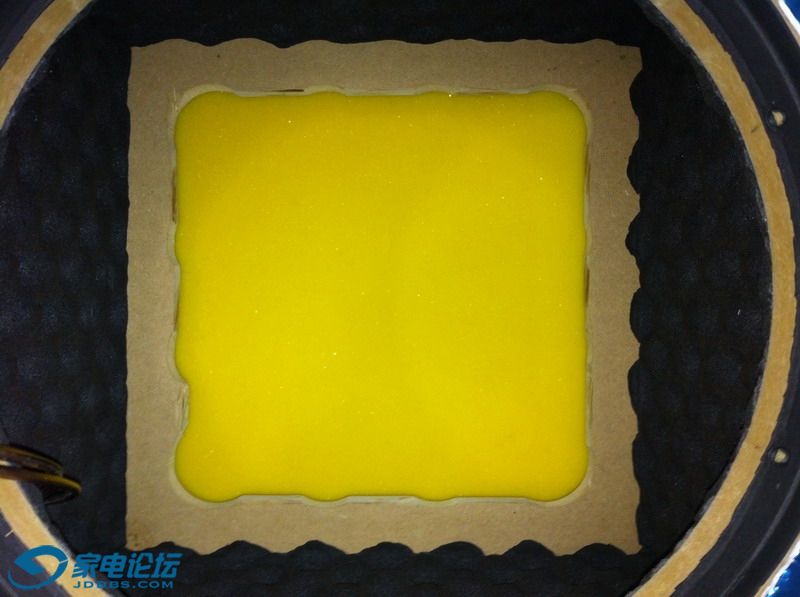

有无5cm海绵的频响对比

少年蝙蝠侠

无5cm海绵：


有5cm海绵：


可以看出，5cm海绵对200hz以内的低音无效果

少年蝙蝠侠

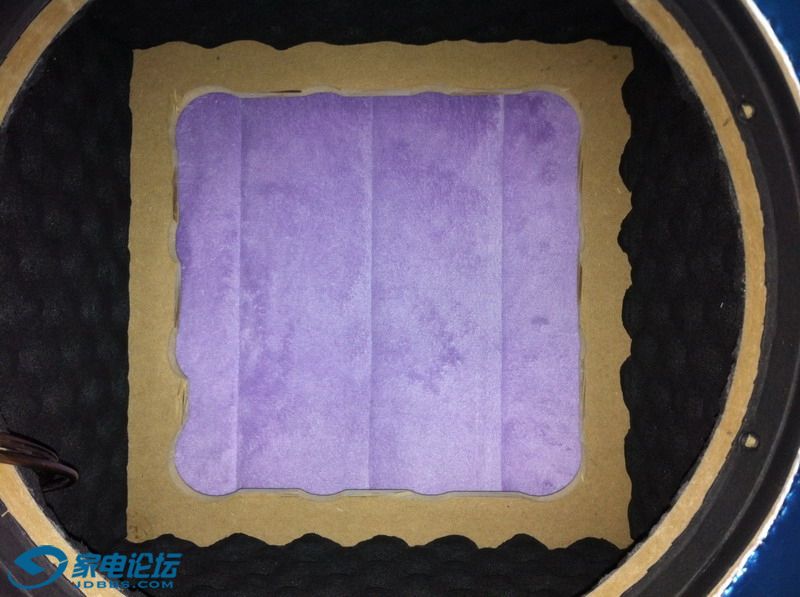

有无1.5cm记忆棉防滑垫的频响对比

少年蝙蝠侠

无1.5cm记忆棉防滑垫：


有1.5cm记忆棉防滑垫：



可以看出，1.5cm记忆棉防滑垫对100-200hz的低音有效，对100hz以内的低音无效
