帮忙打理一台索尼222ESG 倒带不灵 异响

万秀

一台222说是倒带和快进有异响，而且多数情况不灵。
摸索着拆开机芯，发现快进齿轮副轻微翘曲，向内已经没有间隙，与后面白色惰轮摩擦，且大摆动齿也啮合不准确。
拆下后尝试恢复弯曲部分，不敢用力怕损坏，于是采取补救措施，在轴向上加了一个垫圈，使其复位，测试后修复成功。

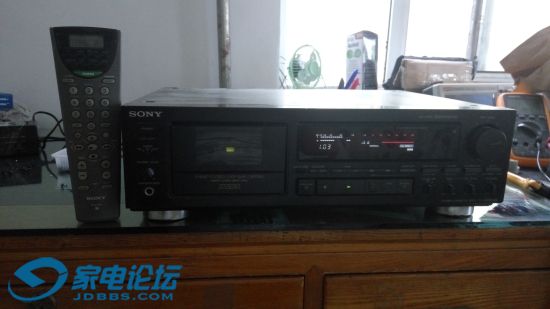

先来一个面板图

万秀

交易区新帖推荐

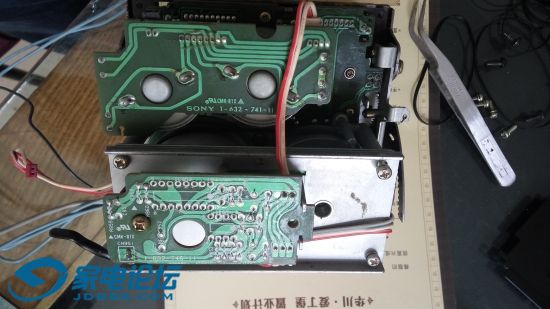

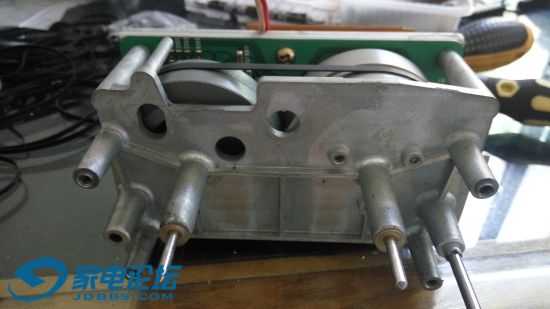

摸索着 拆下机芯，使其各部分分离。

万秀

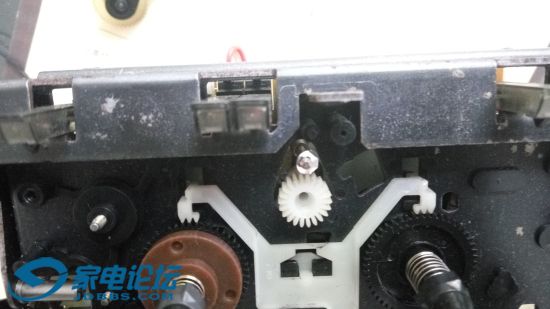

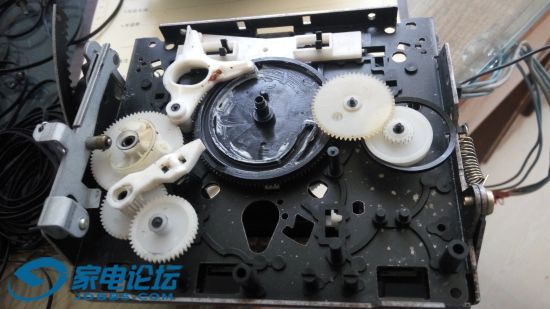

拆下快进齿轮组，自己用白钢板剪出一个垫圈，加在摆臂后面，然后装上，问题解决。

万秀

最后上一个全貌

其实只修复快进问题不用完全拆卸，拆解的原因是为了直接更换原来的加在皮带，因为拆下机芯后发现原来的皮带开始松弛，索性就直接更换了。
另外拆机之前测试，机器走带偶尔有自停现象，判断是走带检测计数部分不良，
多次试验后怀疑是光电开关与检测轮间隙偏大，于是用烙铁在光电开关引脚部分加热，使其向前推进零点几毫米，装机后反复测试恢复正常。
不知道其他玩家在玩类似机器的时候有没有遇到过同样现象，欢迎交流。

梦想的Θ天空

期待以后有更多此类文章发表！

qinle

交易区新帖推荐

开眼了

逆行鲨

好文！请问楼主，付压带轮轴是如何拆下来的？

hschsc73

oldcuisa

楼主高人！

万秀

逆行鲨 发表于 2017-2-15 20:04
好文！请问楼主，付压带轮轴是如何拆下来的？

有点忘了  好像直接拔出来的吧  应该有个独聊的挂钩  轻微弹开以后可以直接拔出
具体忘了

valoon

顶技术贴，支持折腾！

填就填

不错 支持一下

adfx01

付压带轮这么拆，应该不用再调导带叉了吧？
