【特稿】打造一间视听室的实战过程

epos

视听室后部的照明灯具均采用合金压铸工程灯,一是坚固厚实的合金外壳不会因共振而引起杂音,二是单方向照明可避免光线直射到屏幕上影响画面效果,将来在看电影时边找碟和边看包装盒上的剧情介绍也很方便.

[ 本帖最后由 epos 于 2006-10-24 12:26 编辑 ]

epos

交易区新帖推荐

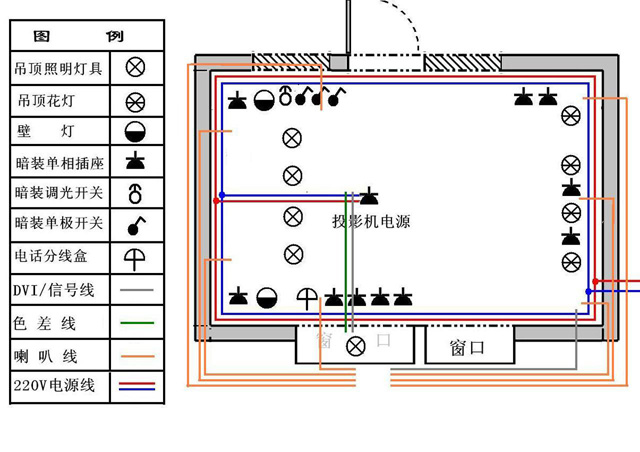

这是管线和灯具的电气布置示意图.

[ 本帖最后由 epos 于 2006-10-24 12:26 编辑 ]

epos

器材一件件买回来了,摆放好之后倒也像是那么一回事.

[ 本帖最后由 epos 于 2006-10-24 12:27 编辑 ]

epos

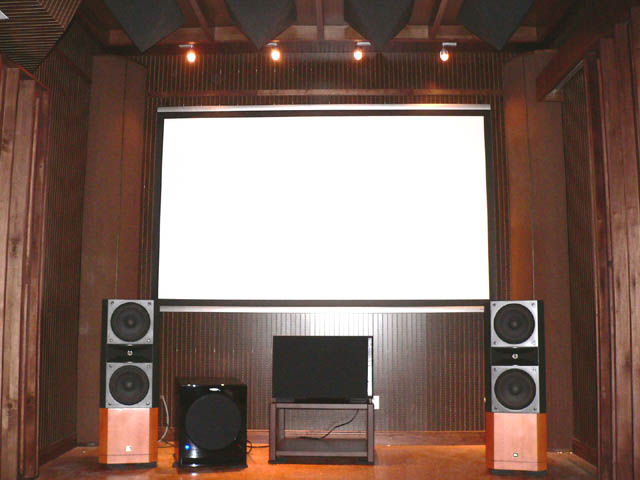

从左到右:JBL S2500、Velodyne CHT-12R、JBL 4410A.

[ 本帖最后由 epos 于 2006-10-24 12:28 编辑 ]

epos

菊池100吋16:9高清浅灰EF硬幕的黑位细节表现出色．

[ 本帖最后由 epos 于 2006-10-24 12:29 编辑 ]

epos

交易区新帖推荐

4个环绕均是JBL S36II, 投影机订了奥图码H79,但调试时先用H77来代替.

[ 本帖最后由 epos 于 2006-10-24 12:29 编辑 ]

epos

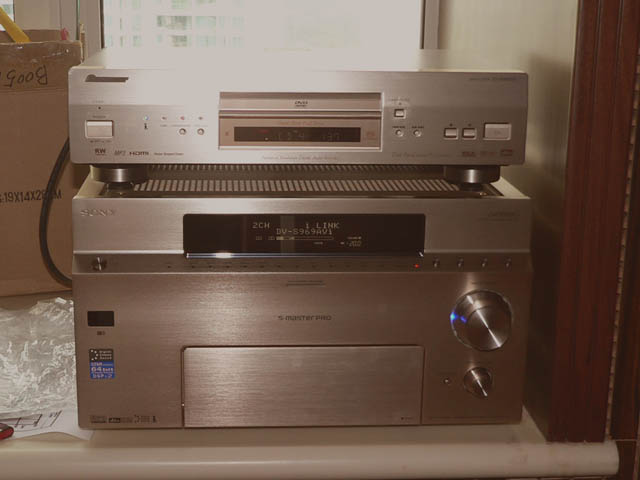

碟机是PIONEER DV-S 969,影院放大器是SONY-DA9000ES.

[ 本帖最后由 epos 于 2006-10-24 12:30 编辑 ]

epos

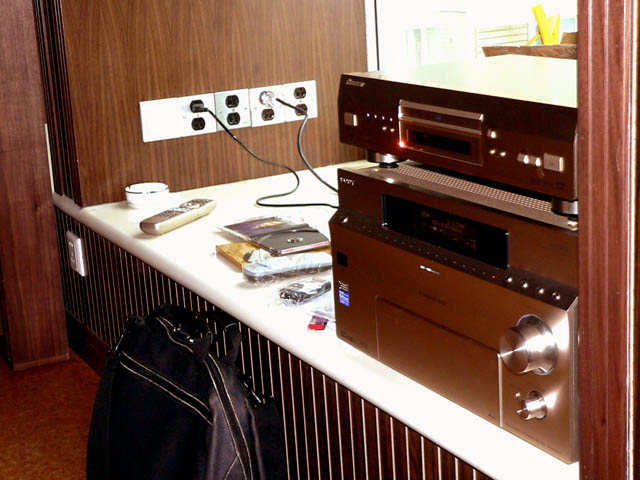

用i.LINK接驳, DA9000ES很快就锁定了信号,并在屏幕上显示出信号源的型号来.

[ 本帖最后由 epos 于 2006-10-24 12:31 编辑 ]

epos

开声前再进行一次频率分析, 室内频率曲线比装修前平直了许多.

[ 本帖最后由 epos 于 2006-10-24 12:31 编辑 ]

epos

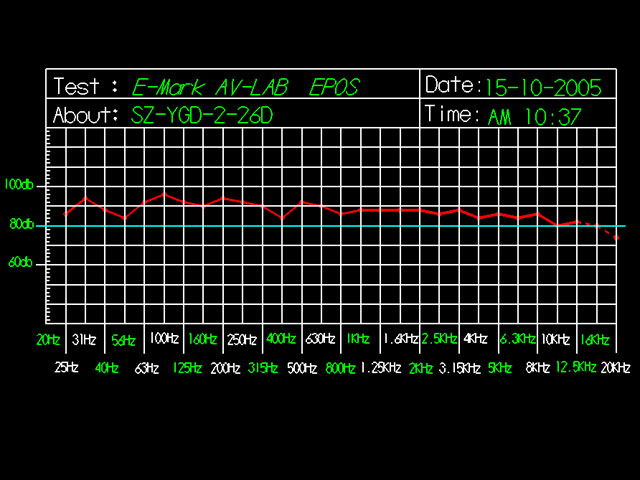

通过加减低频陷阱的吸收量、调整喇叭的摆位等手段, 最后利用DA9000ES的参量EQ进行微调,.频率曲线就更加理想了, 我们可以看到, 630Hz以上的频率非常平缓的向下滑落,这是一种久听不倦的室内频响特性.

[ 本帖最后由 epos 于 2006-10-24 12:31 编辑 ]

epos

这张曲线图更加直观地印证了我们的工作成效.

[ 本帖最后由 epos 于 2006-10-24 12:32 编辑 ]

epos

室内混响时间也比较接近理想值.

[ 本帖最后由 epos 于 2006-10-24 12:32 编辑 ]

epos

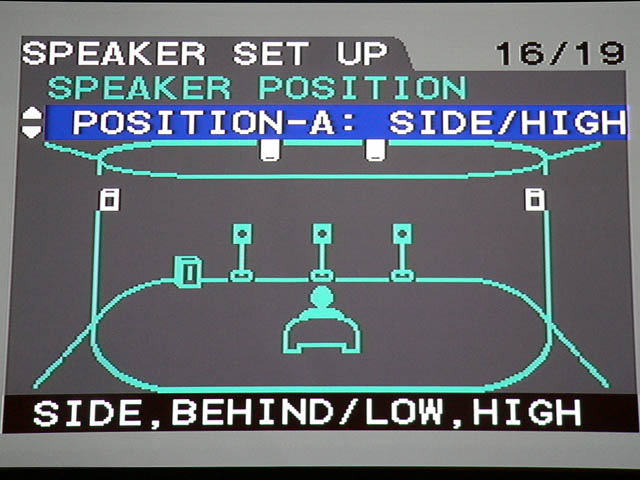

距离设定、各声道电平设定等过程相信大家也很熟悉,这里就不再介绍了.能进行环绕喇叭位置的高低设定是SONY  ES系列影院放大器的一大特色.

[ 本帖最后由 epos 于 2006-10-24 12:33 编辑 ]

epos

全部调好之后,播了两张SACD来热身,这套系统所表现出来的声音品质是自然、清晰,强烈的空间感给人的印象非常深刻.
用《角斗士》和《U571》来爆机,巨大的声压之下整个声场仍保持不变形,同时各发声点在空中运动的轨迹也颇具说服力,值得一提的是售价不算昂贵的Velodyne CHT-12R低音炮在这个17平方的小空间内居然能发出结实纯洁的清脆低频,深水炸弹最猛烈爆炸时,声压计所录得的最高声压是120 dB,而这套系统仍然未产生出任何可闻性的失真.
主人家拍着胸口连呼过瘾之极,而我们却竖起双耳担心着楼上楼下芳邻的深夜突然拜访,过了良久仍没有任何事情发生,终于可以长长的吁出了一口浊气.

[ 本帖最后由 epos 于 2006-10-24 12:34 编辑 ]

epos

新的一天又来到了,灿烂的朝霞总会给人带来无限的希望.
END:victory:
