编辑完毕---SONY 无线磁带机WM-WX777的排线修复过程-- 多图流量当心

秦皇岛小张

下面说说我的WM-WX777排线维修步骤（流量用户当心，千万不要往下拉，都是图啊）
老手就当给我这个菜鸟把把关，新手咱们就共同研究一下怎么更好的修排线。我的想法，就是穿过带仓合页的部分，还用排线。因为排线还是相当耐折，又比较薄，而且绝缘好。弄个漆包线做个排线的话，折几次就爱断，而且漆皮破了短路可就糟了。
另外，似乎在维修的过程窥到一点sony无线线控怎么和机器对应的法门了。尚不成熟，还在验证。下午新买的三台777主机就要到货，试验完毕再来发帖。
防删，此机出售500块！

下面开始：
1、机器到手，成色也就这样吧。

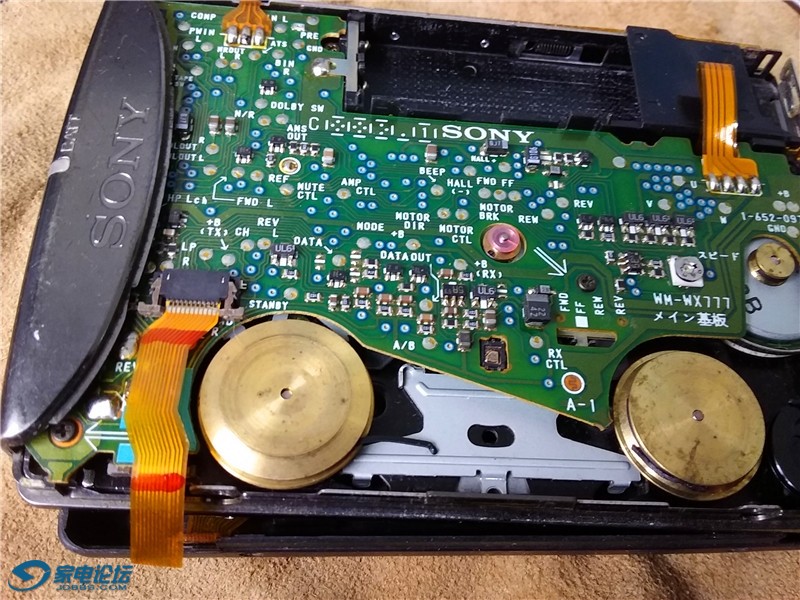

2、打开看看，里面皮带断了是正常的，也发现所有焊点原样未动，这是一个好的开始，通常sony机器很皮实，换完皮带就没大事了。但今天的主题是修排线，先不换皮带。



3、将前盖也打开，排线不出所料的是断了。而且断的很彻底，很整齐。





4、做个标记，这段是露出来的部分，还得保留，继续使用呢。



5、修排线开始。先刮开表面的覆盖层，为什么分成两排刮开，答案一会儿揭晓。

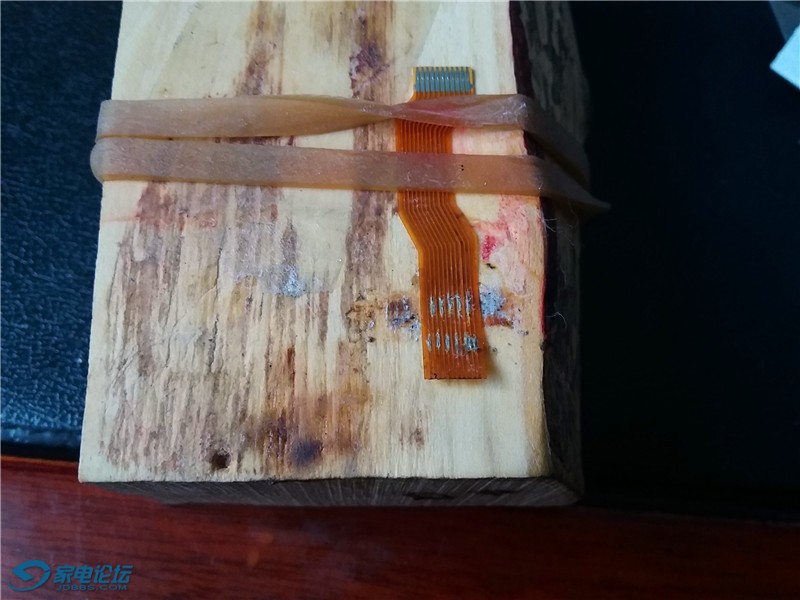

6、刮开后上锡。请注意右下角的三根排线，已经非常近了，要是焊漆包线，估计很容易就短路了，所以要分成上下两排，间隔处理，增大排线间的距离。








7、将中间不应该露出来的排线处理掉，但看着也不爽。决定重新再来过

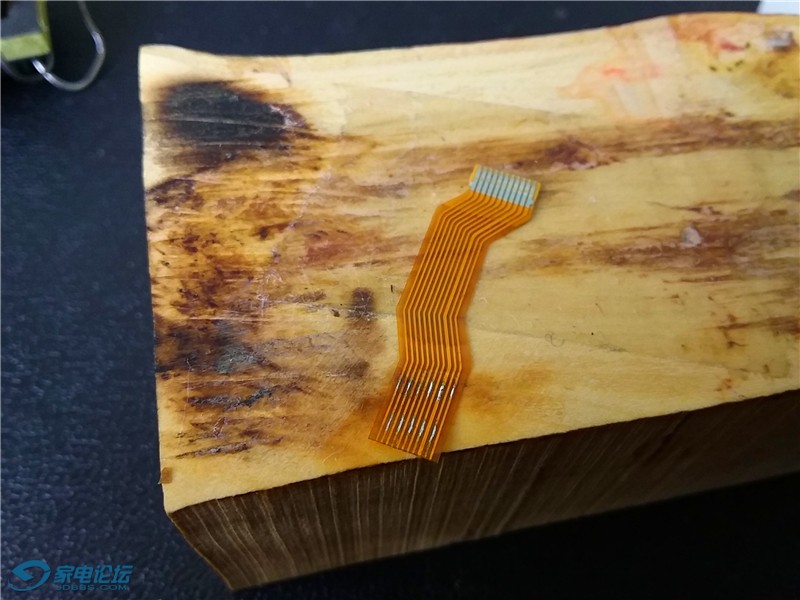

8、这回看着好多了吧。层次分明，间隔较大，菜鸟也能焊接吧。





9、下面，配件出场




10、简单处理一下，对正位置，做好准备。

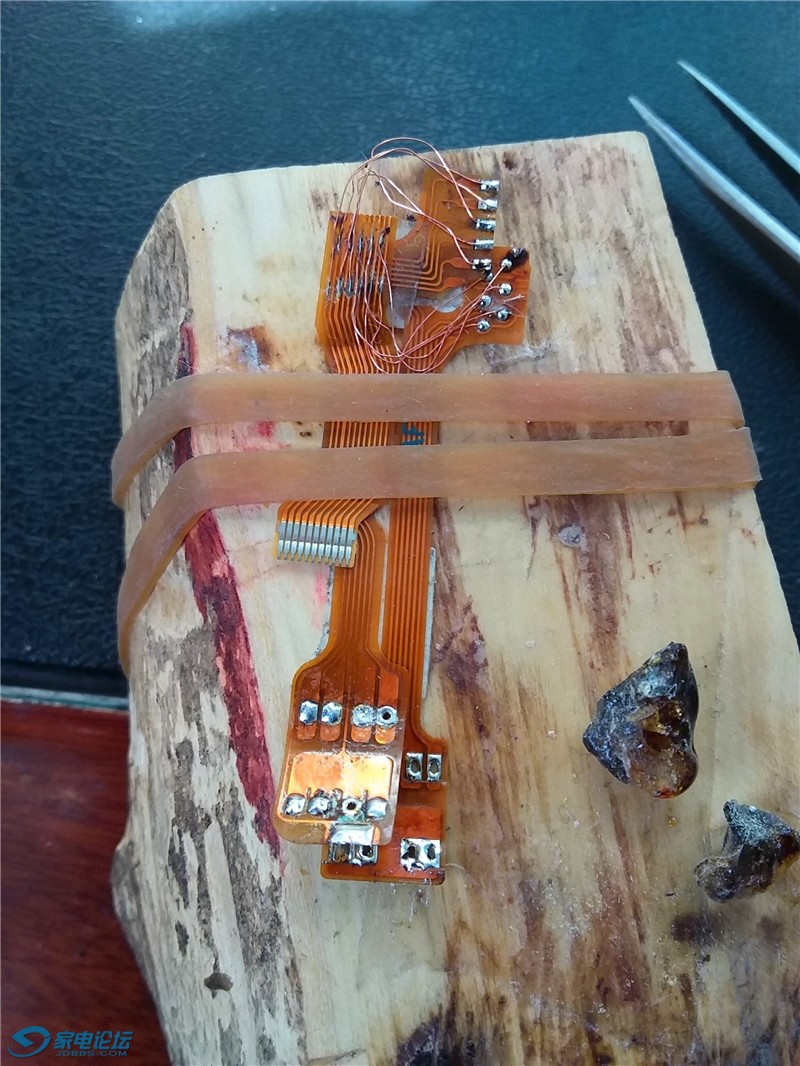

11、开始焊接。看着简单，用了挺长时间的。

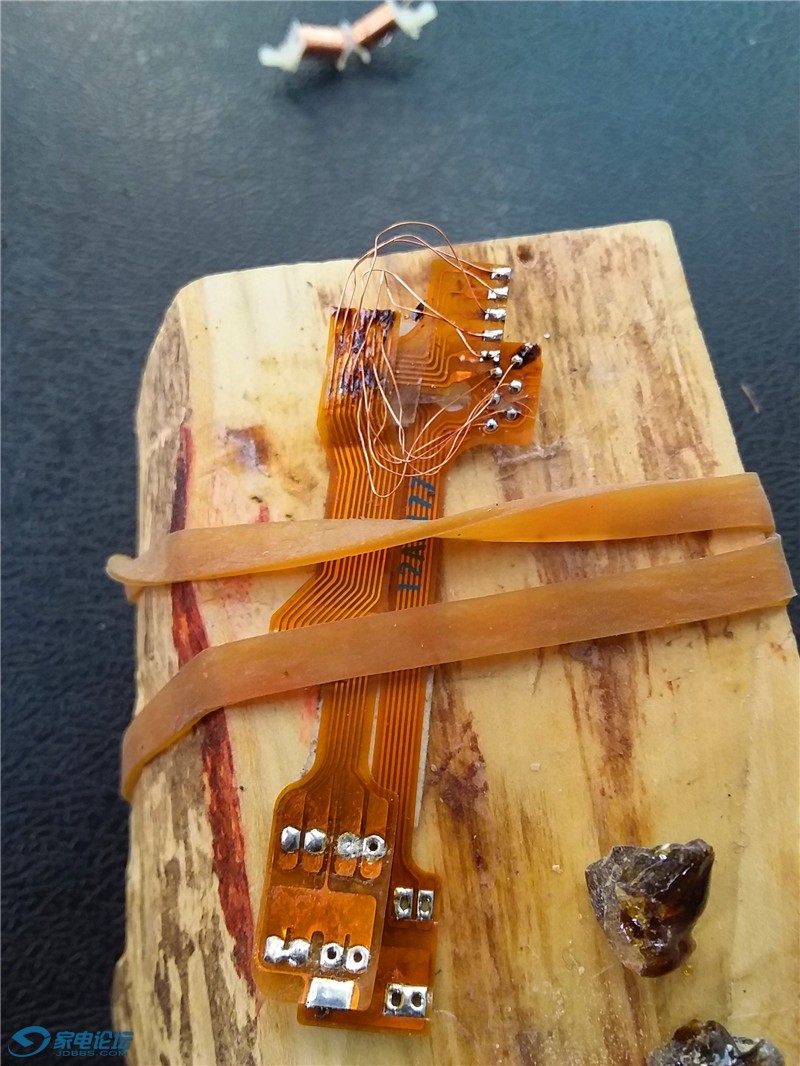

12、看着还可以吧。



13、另一头也要先焊漆包线，而且稍微多留长点

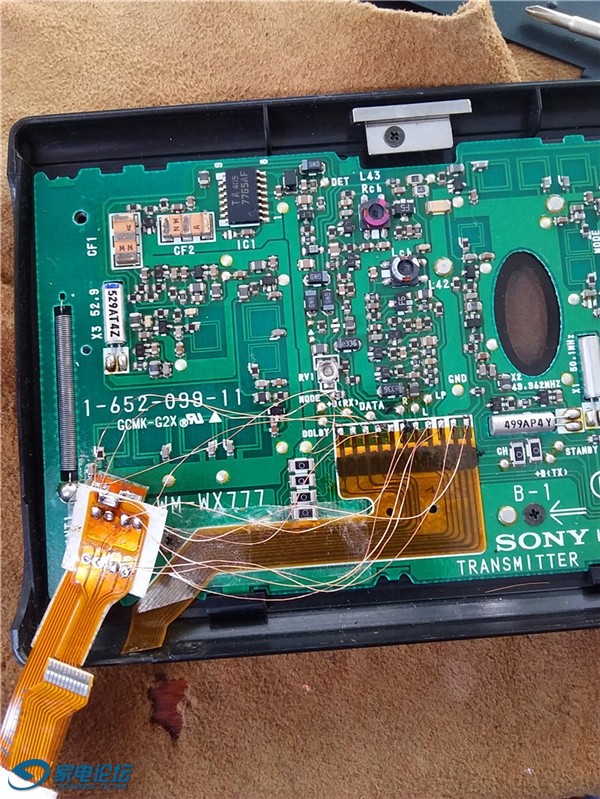

14、另一头在带仓盖里，也一一对应焊接好


15、焊接完成，检验无误后，插回主机排线座里。通电试机，一切正常！无线好用！！！至于如何将排线塞回去，我想就不用说了，大家都是高手。

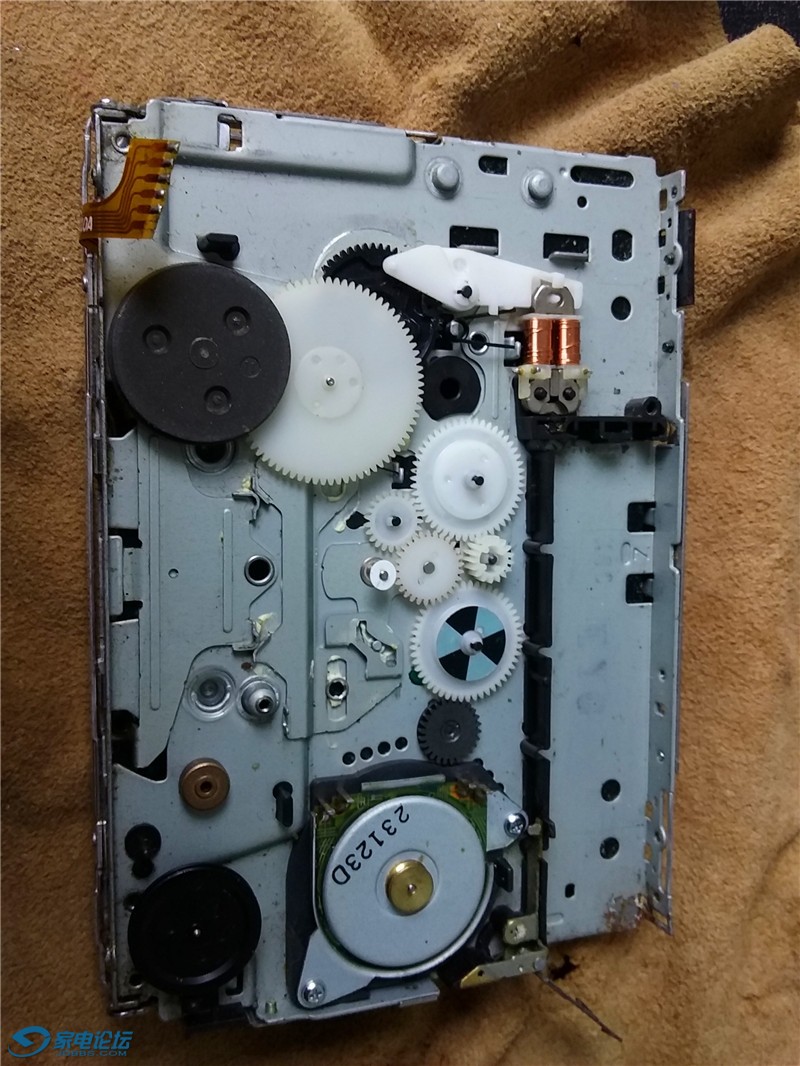

16、漆包线哪里来的？看图猜猜？

17、成品图



让掌声来的更猛烈些吧

最寧靜的聲音

交易区新帖推荐

一个字.乱.二个字.头晕.三个字.你好嘢

alanfans

我要有这水平就牛了

8oooooo8

不错

蓝天白云HI

应该掌声鼓励

一个人上路zyj

交易区新帖推荐

替那块木头感到心疼，为那个电磁铁感到不值（耳机线里的漆包线比这软多了）

一个人上路zyj

那个拆漆包线的机器的电机还在不，是好的不？我要做配件

tntll

楼主有心了，上贴花了不少时间，辛苦了～

唐僧

掌声~~~~~~~~~~~~~~~~~~

秦皇岛小张

alanfans 发表于 2016-11-8 13:15
我要有这水平就牛了

我这算啥水平啊，也就凑合看吧。平时多动手练吧。

秦皇岛小张

蓝天白云HI 发表于 2016-11-8 13:17
应该掌声鼓励

多谢

秦皇岛小张

一个人上路zyj 发表于 2016-11-8 13:21
替那块木头感到心疼，为那个电磁铁感到不值（耳机线里的漆包线比这软多了）

木头就是小叶黄杨，玩雕刻剩下来一块。电磁铁有的是，坏机器都一大盒子了。

秦皇岛小张

tntll 发表于 2016-11-8 13:30
楼主有心了，上贴花了不少时间，辛苦了～

多谢多谢

88110033

我叫刘德华

快成老手了。
