发现一个sony卡座的秘密

松龙山

edisonsjh

交易区新帖推荐

三头卡座几乎都是这么玩的，只有那些二头的双卡机分电平和平衡两个电位器的

xxyh

我的雅佳9100也有

xxyh

一般情况下，不用调整，

huajunyu

ericki

交易区新帖推荐

hzxlab 发表于 2016-10-28 17:22
正常情况是左右打成一线的，说白了就是两个单联的电位器，如果打成一线左右电平不平衡的话那就要找问题了， ...

磁头方位角很容易偏吗？我也是才维修回来，刚寄回的时候左右电平是平衡的，录了几盘后就又不平衡了，现在只能靠调节电平大旋钮外侧的副旋钮调整平衡了。但这样会影响录音效果吗？

liebdeckwm

ericki 发表于 2017-5-9 11:39
磁头方位角很容易偏吗？我也是才维修回来，刚寄回的时候左右电平是平衡的，录了几盘后就又不平衡了，现在 ...

磁头方位角经固封后是不会偏的。就算偏了，自录自放也是好的。只是拿到别的机器上放音不行。如果发现录音不平衡首先查一下音源是否本身就不平衡。若节目源是平衡的，首先看磁带是否太旧了，再者可看看机芯磁带的走带路径是否精准，另外电路上放音通道及录音通道可变电阻失调的可能性也是很大的。
靠电平旋钮调节录音声音的平衡，是要影响录音效果的。不信你通过带前带后的监听切换就可听出音源和录音的差别。
卡座上的平衡钮理想的用途是校正两个电平电位器本身的误差的。

ericki

liebdeckwm 发表于 2017-5-9 12:57
磁头方位角经固封后是不会偏的。就算偏了，自录自放也是好的。只是拿到别的机器上放音不行。如果发现录音 ...

感谢您的建议！再问下：电路上放音通道及录音通道可变电阻失调，这个好调整吗？如何调？

liebdeckwm

ericki 发表于 2017-5-11 08:22
感谢您的建议！再问下：电路上放音通道及录音通道可变电阻失调，这个好调整吗？如何调？

调整本身是不难的，打开机盖，找到线路板的相关可变电阻，通常这个元件旁边会标明：REC LEVEL ADJ L或REC LEVEL ADJ R（录音电平调整左或录音电平调整右）。用一把螺丝刀就可以调了。
但是若要调整出来的效果符合专业要求（标准），就要用到维修手册，测试带，信号发生器，毫伏表或示波器了。
如果没有以上条件，那就只能是大致调一下。我们先假的你的卡座放音是平衡的。用信号发生器或者Test CD给卡座输入315Hz或400Hz 信号，监听开关切换至音源，用卡座上的主电平旋钮将输入信号调至0dB（即电平表显示为0dB)。此时请注意电平表左右声道的显示是否一致（是否同为0dB)，如果不一致说明卡座的左右主电平调节电位器有误差（不同步），此时可调节某个声道的旋钮使得电平表的显示为一致。然后开始录音，监听切换至TAPE并观察电平表的显示误差，根据显示误差调整线路板上录音通道的左右可变电阻，使得电平表的左右都显示为0dB就Ok了。
如果连TEST CD都没有，就只能纯凭感觉调了，用CD机给卡座输入一首歌或音乐，然后录音并监听带前带后，边听边调线路板上的可变电阻，直到听不出录音与音源有平衡上的差别即可。
后两种方法都是不专业的调法，作为一种权宜之计只能微调一下，否则把机器调乱了就不可取了。。。

ericki

liebdeckwm 发表于 2017-5-11 09:35
调整本身是不难的，打开机盖，找到线路板的相关可变电阻，通常这个元件旁边会标明：REC LEVEL ADJ L或REC ...

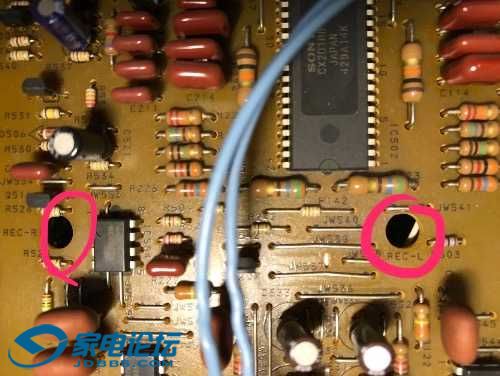

非常实用的解决方案！因手头没有专业仪器设备，只能按卡友建议的方案3主观微调，我的是索尼K333ESJ，左声道比右声道电平大两格，在维修师傅远程指导下找到电路板上sony 20188芯片旁边的两个录音电平调节孔，分别印有REC-L和REC-R，如图所示，逆时针调节REC-L大约45度后，盲听左右声道终于平衡了！衡了！了！太赞！感谢热心卡友和维修师傅耐心解惑！由衷感谢！

jq888

不管咋说  还是要真诚的感谢楼主
额也不知道  学习了

liebdeckwm

ericki 发表于 2017-5-12 10:08
非常实用的解决方案！因手头没有专业仪器设备，只能按卡友建议的方案3主观微调，我的是索尼K333ESJ，左声 ...

朋友不必客气！恭喜你调好了机器。如果录音不用杜比降噪，如此调整，虽不专业，也可接受。杜比系统对于基准电平有严格的规定，否则会影响降噪效果及磁带互换性。建议以后朋友卡座玩精了，可以尝试标调机器。这个型号的维修手册网上应该不难找吧？信号发生器可以用电脑虚拟的，调磁头方位角可用优质原版带（我试过与用测试带调整没有什么差别，当然需要些经验），代价比较大的可能就是测试带和毫伏表了（示波器可以不用的）。这些只能在网上买了。

Kcc2800

显波器常看到
