我也发一下我维修的先锋T-770S

valoon

最近迷上卡座机，其实是很多年前已经迷着，只是被电脑抢占大部份时间，所以一直没有追求。上月见闲鱼上有人放出这机，心血来朝购入，当时已知有故障，能出仓，快进快退无力，播放不行。估计问题不大，入手，回家拆之。忘了拍全景，有时间再补上。
拆开下机芯有点失望，并不是传说中的直驱，跟665是一样的，但用料挺猛的，共五块电路板。

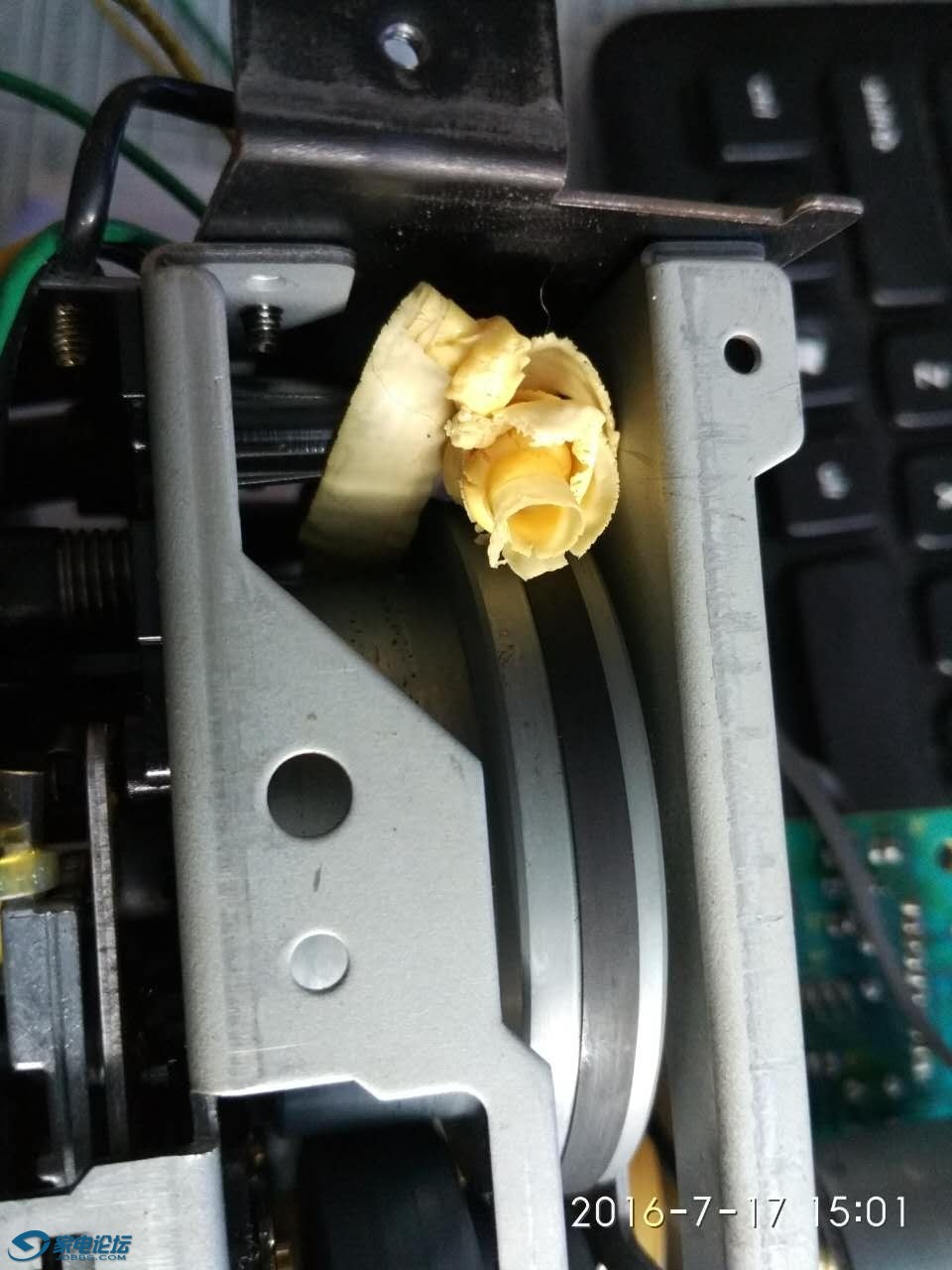

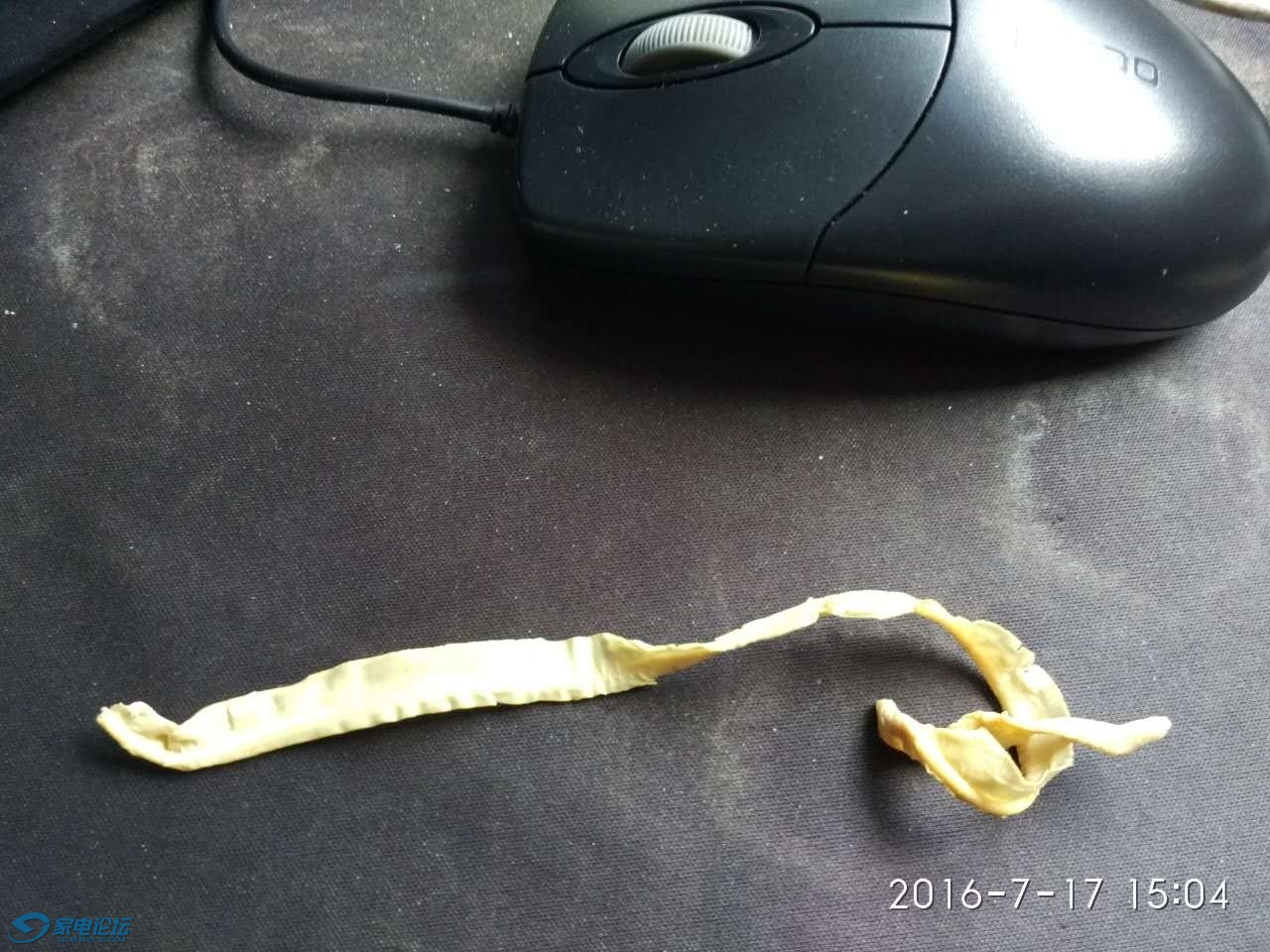

黄色那条刚看到有点恶心，以为有虫子爬进去被夹死了……



看仔细原来是皮带，氧化得很厉害了，长度也没数据了

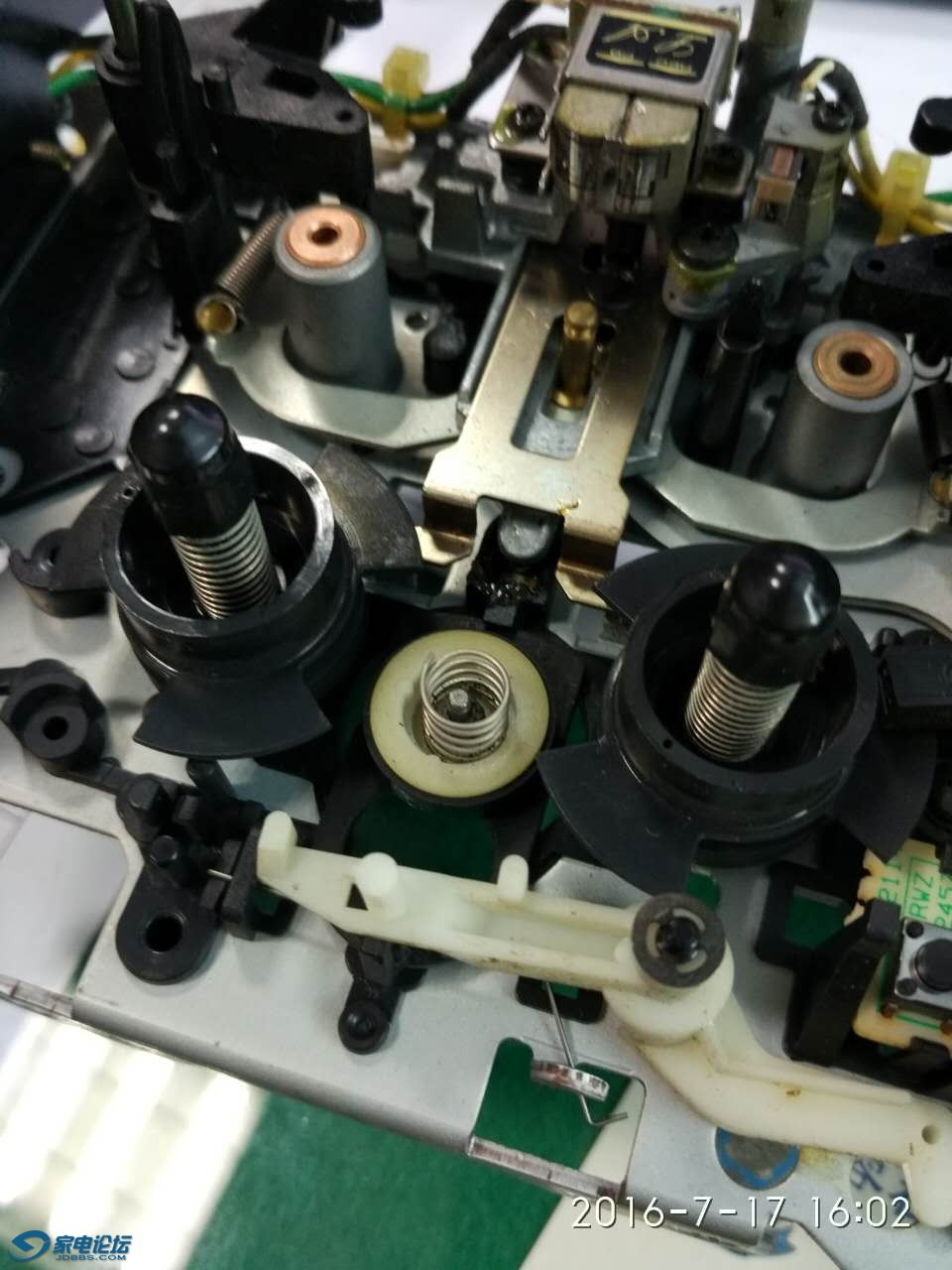

然后看看快进快退机构是压胶轮的，压带轮也有硬化和龟裂，还绞过带，估计上家为了这个而出的。

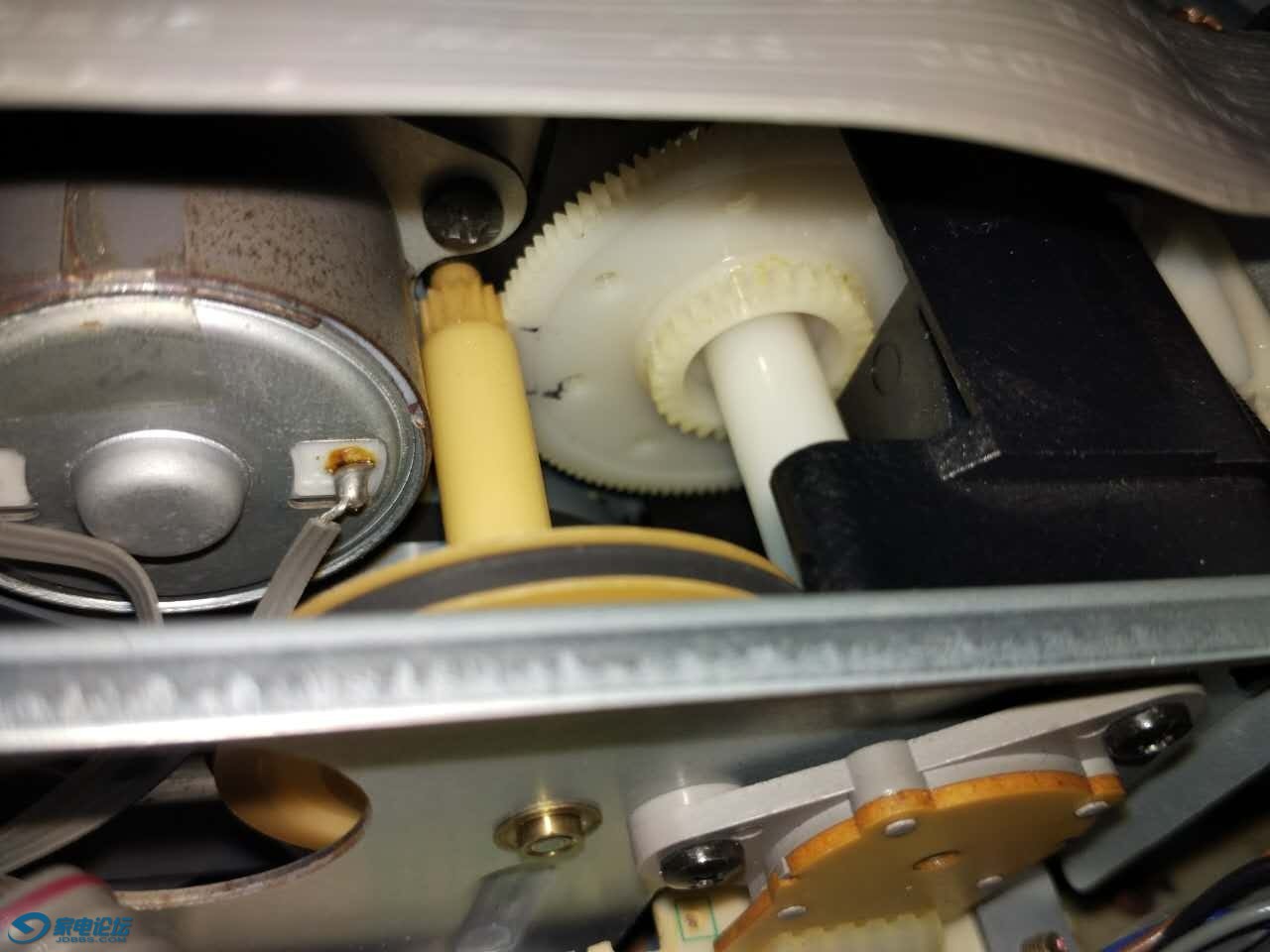

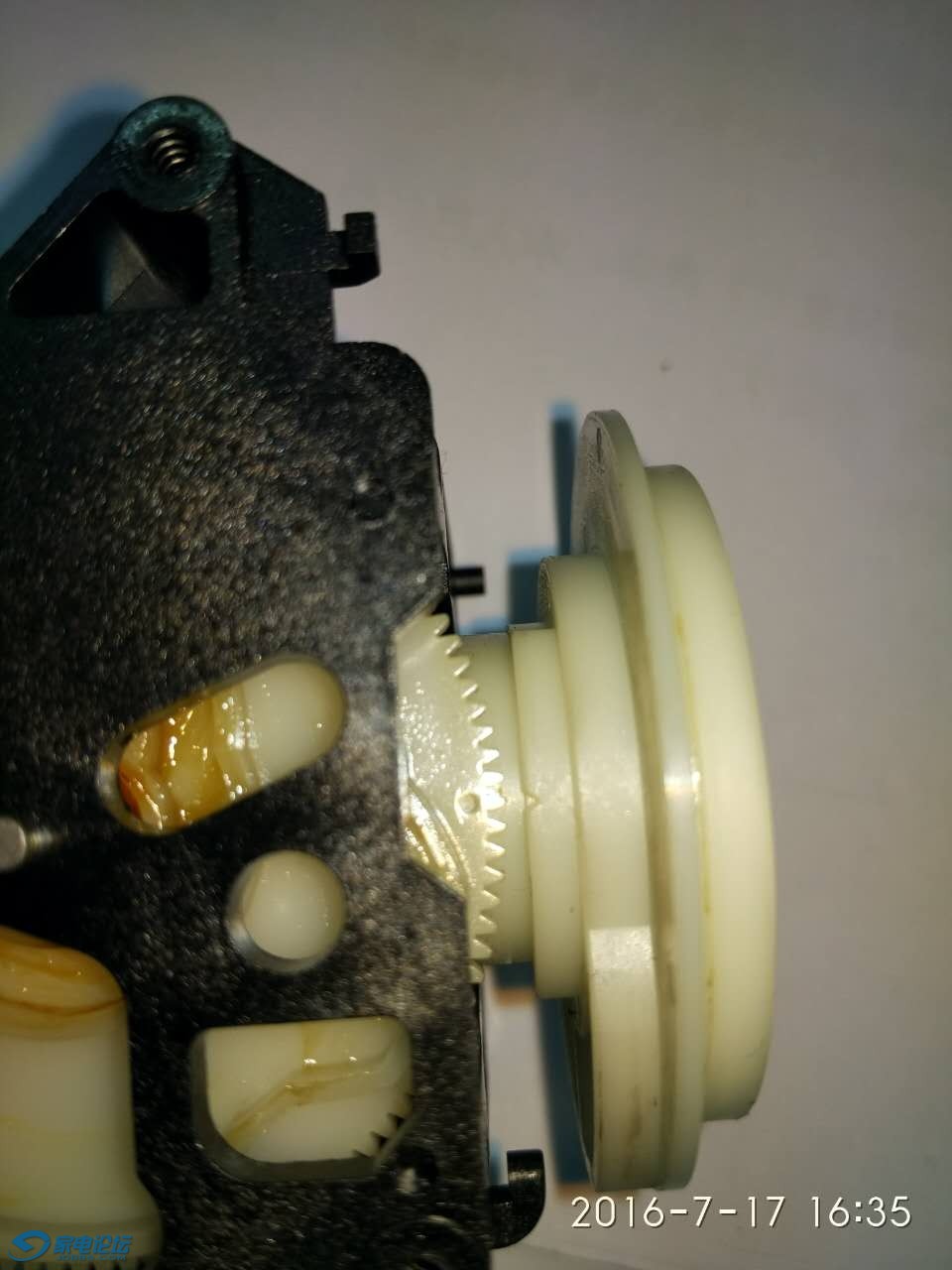

进出仓和功能定位是同一个结构的，皮带也老化要换了。
在网上购得多条皮带换上各功能基本正常，但出仓仍然有问题，就是出仓到位了马达不停，三秒左右自动收回。
分析有可能是定位器有问题，于是先在齿轮上做好记号（忘拍），然后断电拔线，手动拔齿轮到记号的地方，用万用表测每个定位器上的脚之间电阻。

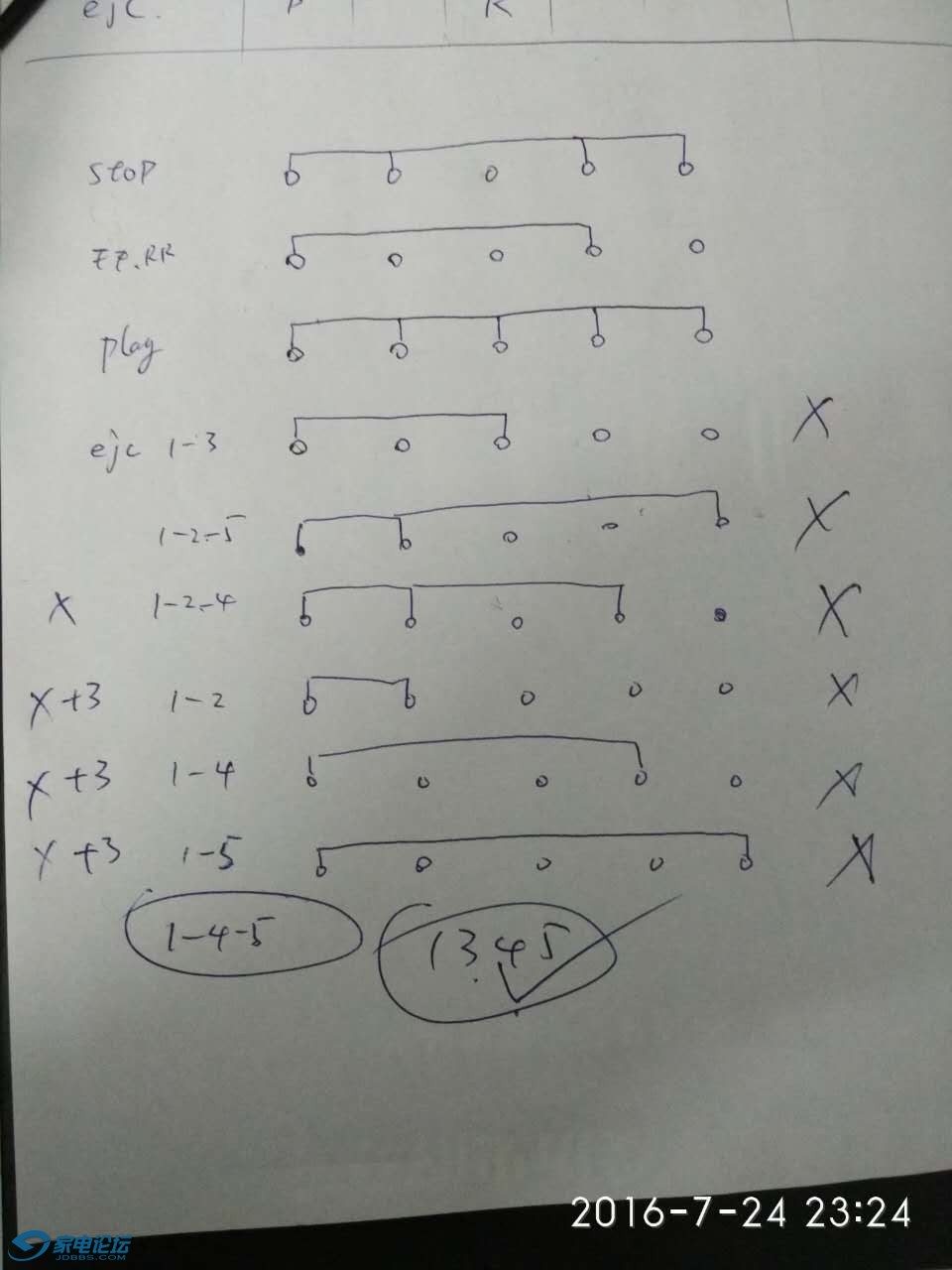

还好只有五个脚，1脚是始发端，其余四个作触发端。上图中前四行是断电测量，后五行就要上电实测了。

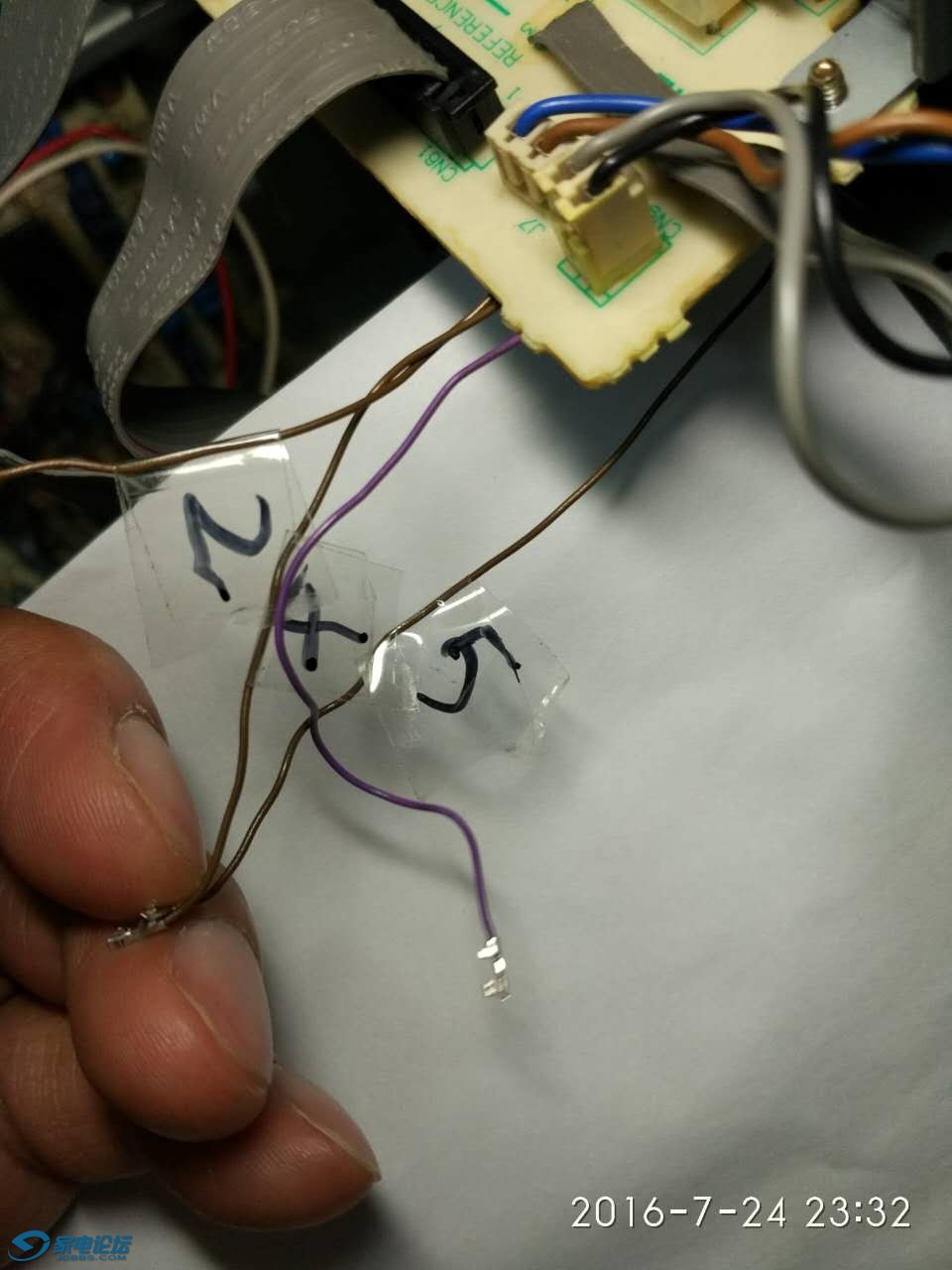

只能把线端接出来，每次出仓把1线跟其他端接合，图中3线是常接合的，所以不用接出来了，最后也是最后一线希望：1345！我的天……终于找出答案。

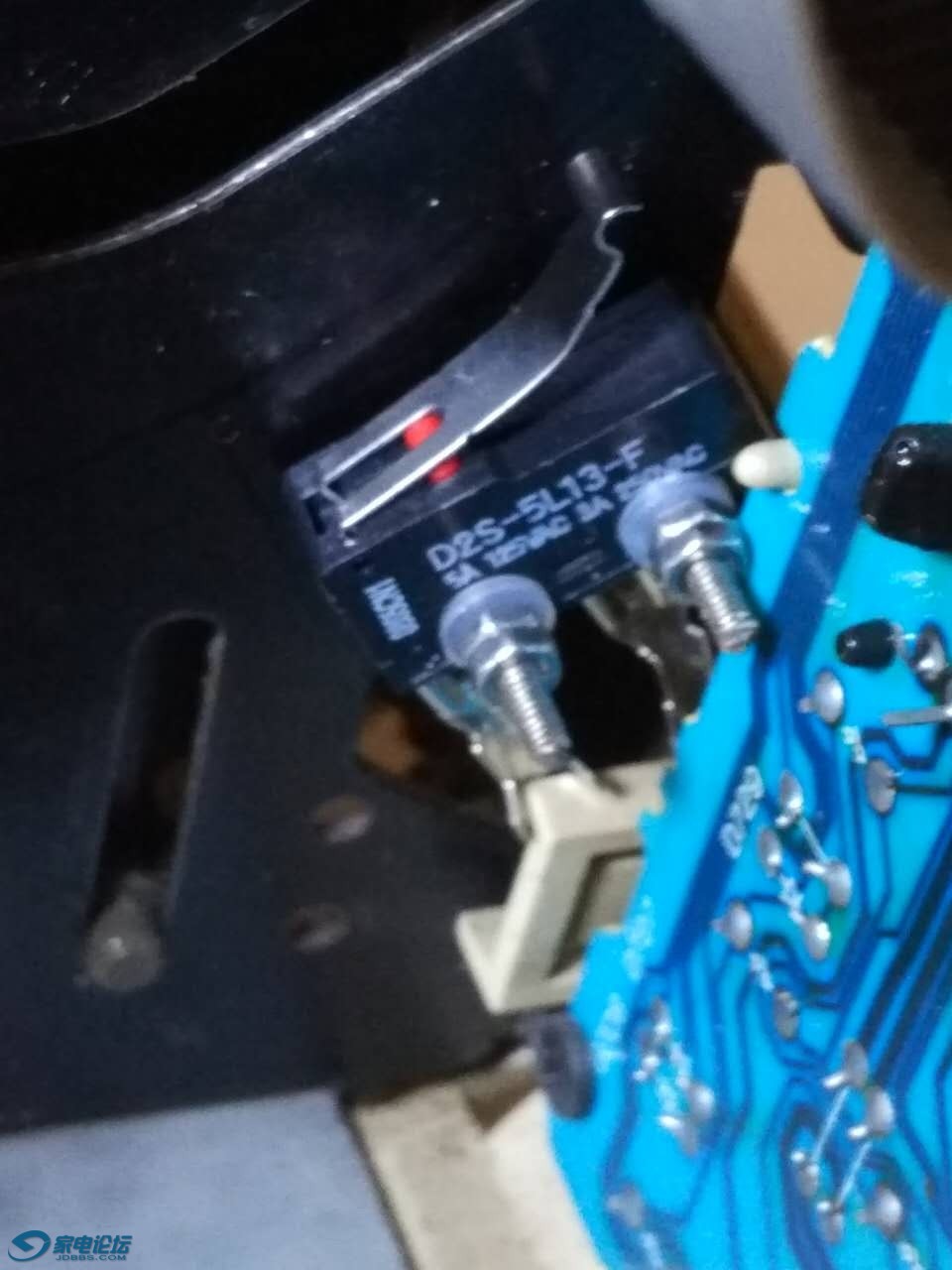

知道问题，就要想办法解决，先想到的方案就是用微动开关代替，还要两个……不行，不够空间，只能装一个，然后控制双合继电器作触合。

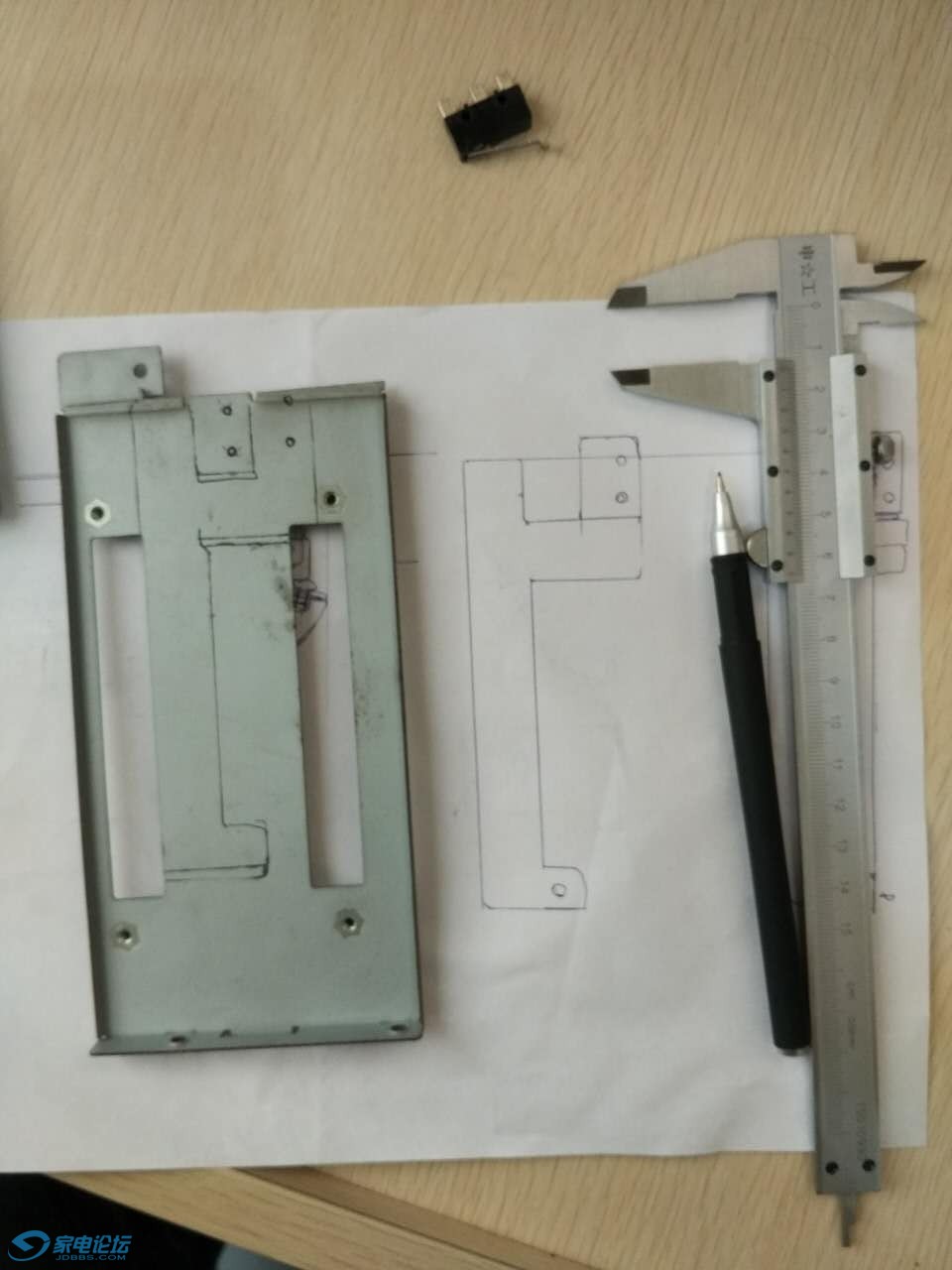

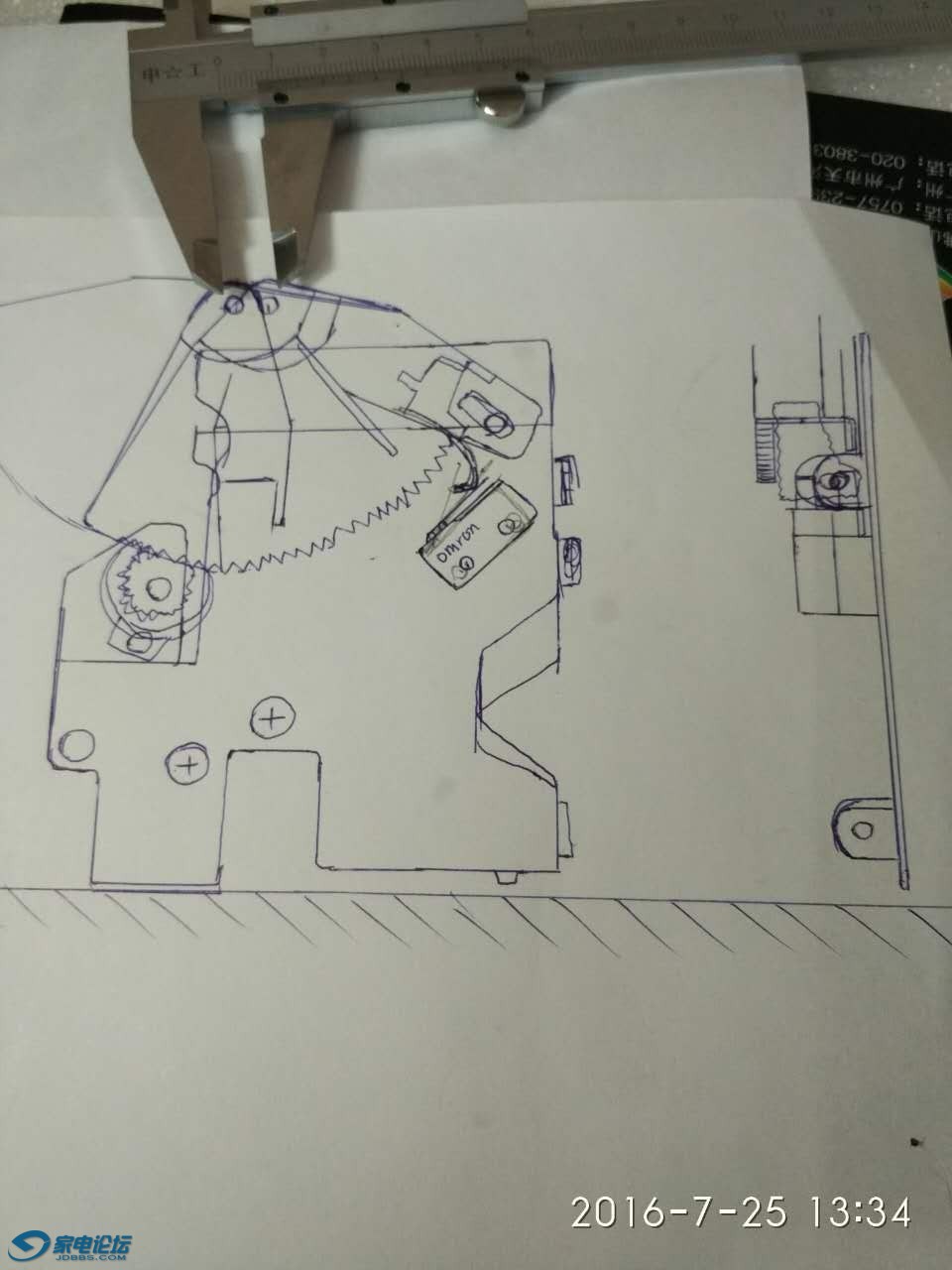

但怎样装上去是个大难题：先画图,还画错不少地方，改了又改……然后又是掏包（TAOBAO）的节奏

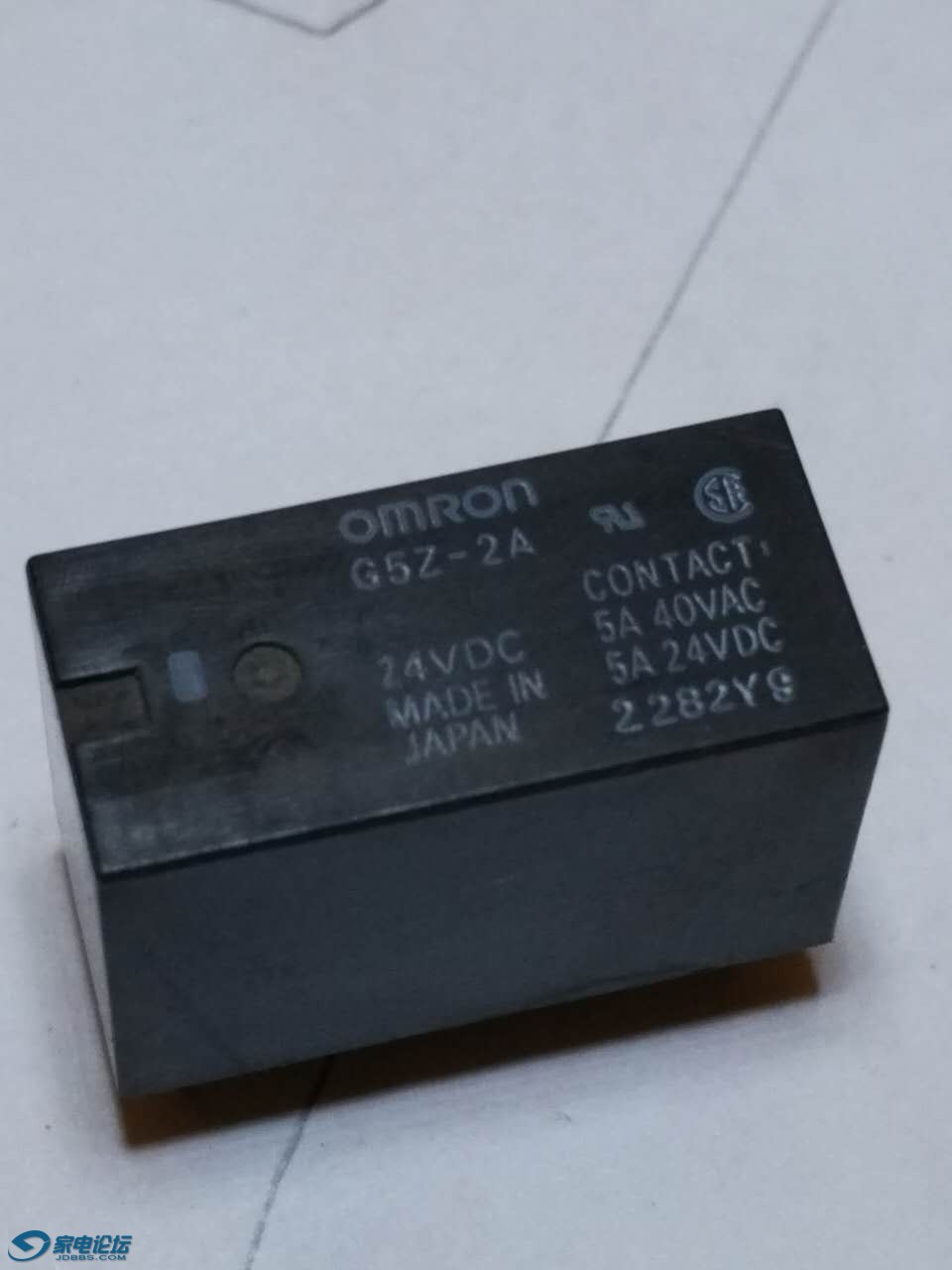

只找到一个24V小的，找来找去真没了，然后还得找合适的电源，还好有一端双10V整流后有22V，可以用，继续下一步。


这坑人的花了20多元，人傻，钱少，办事急……

制作个摇臂装在出仓齿轮上（又没拍照）

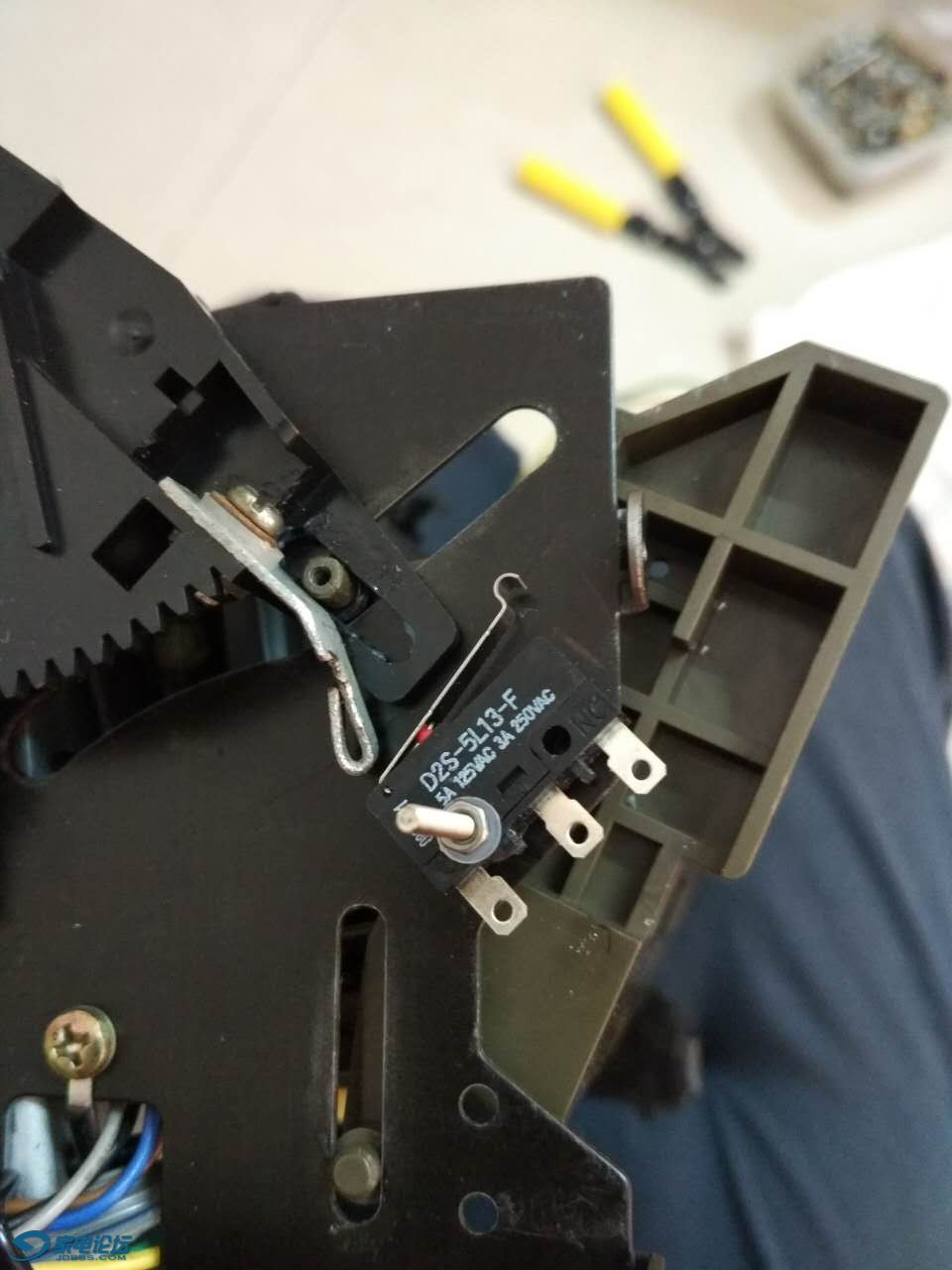

在机芯钢架上钻孔，装上……图上只是一个，因为先定好位，再钻另一个孔


简单用万用表测试，还可以
装上机实测


我不想活了，忘记了还有电路板，挡住了…………我的天，全部功夫白费。想哭！！！

valoon

交易区新帖推荐

下午再继续

逆行鲨

没看懂是怎么回事！全机图上几张可否？

valoon

逆行鲨 发表于 2016-8-2 14:53
没看懂是怎么回事！全机图上几张可否？

不好意思，图片太少，迟点补上

9905

楼主的动手能力不错啊！

波音707

交易区新帖推荐

有文化！动手能力

yjb-bh

真佩服老兄动手能力,有过t-1100s也不是直驱的,当初也换过加载皮带.也出现过老兄问题,定位器应该是没有问题的,是你装加载皮带的时候没有对好位置,我足足花了4个多小时,拆了装,装了拆,最后还是装好了,

valoon

谢谢各位，小弟学历高中，成人大专也是蒙运过关的，现在打字也要想想怎么打，自小喜欢研究机械，拆的比买的多，满屋子垃圾

valoon

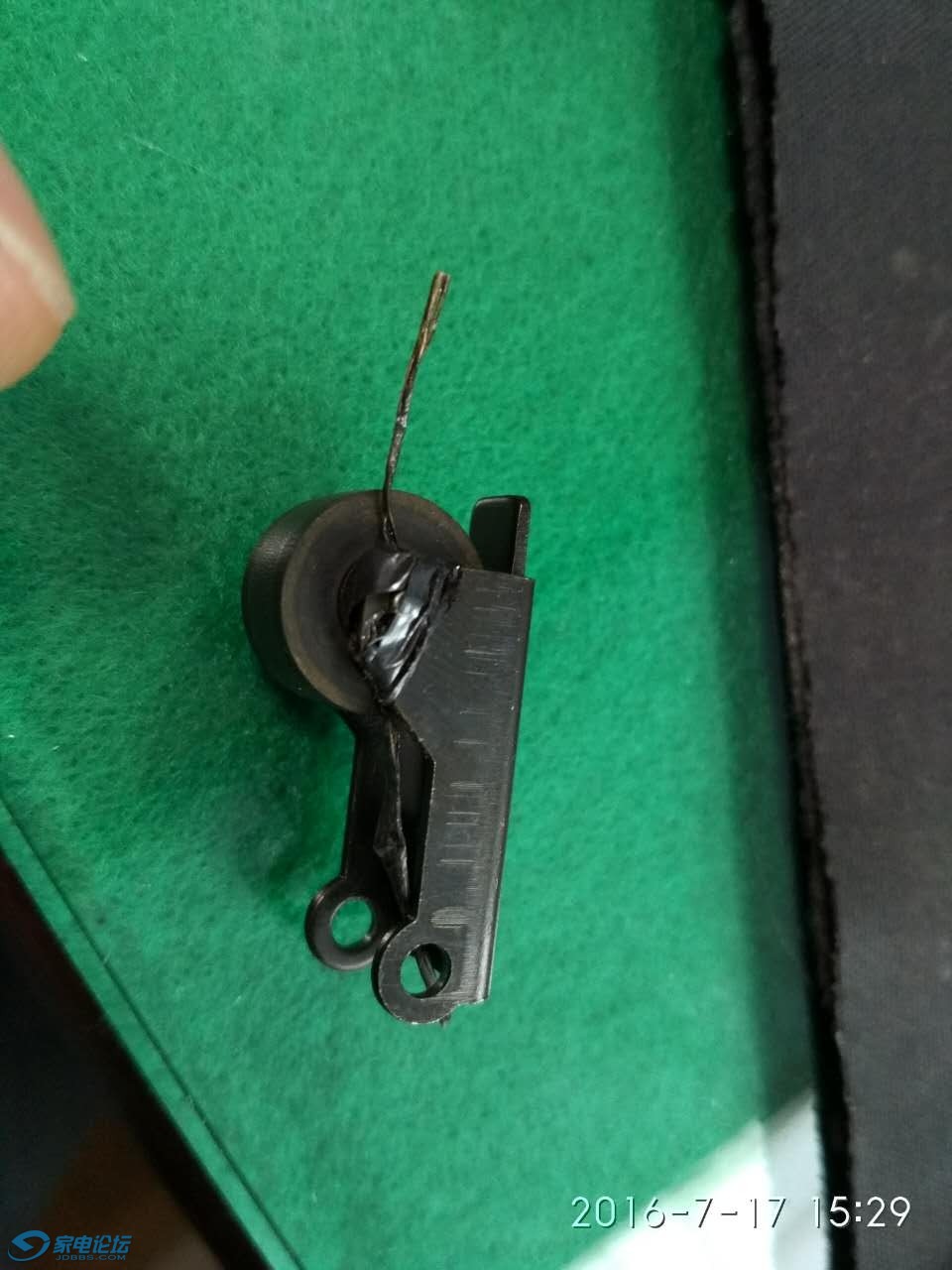

昨晚补了很多相片，今天发一下。昨天编辑太累，三次才发出去，这个是变形了的压带轮，还有被绞带的残骸。




继续改装：

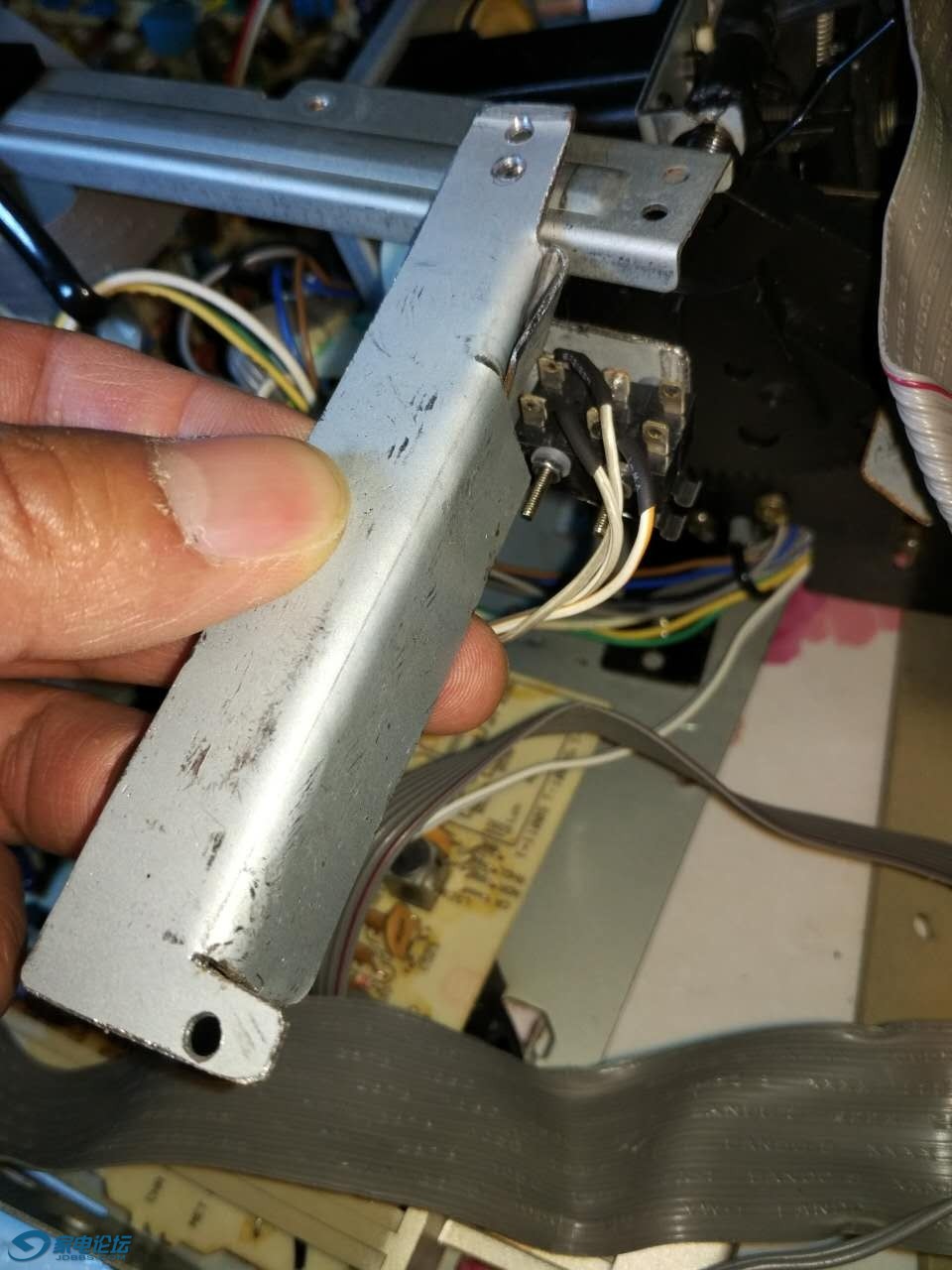

又设计一个副架，装在显示屏后的空位，让出仓齿轮加上摇臂后可以触及

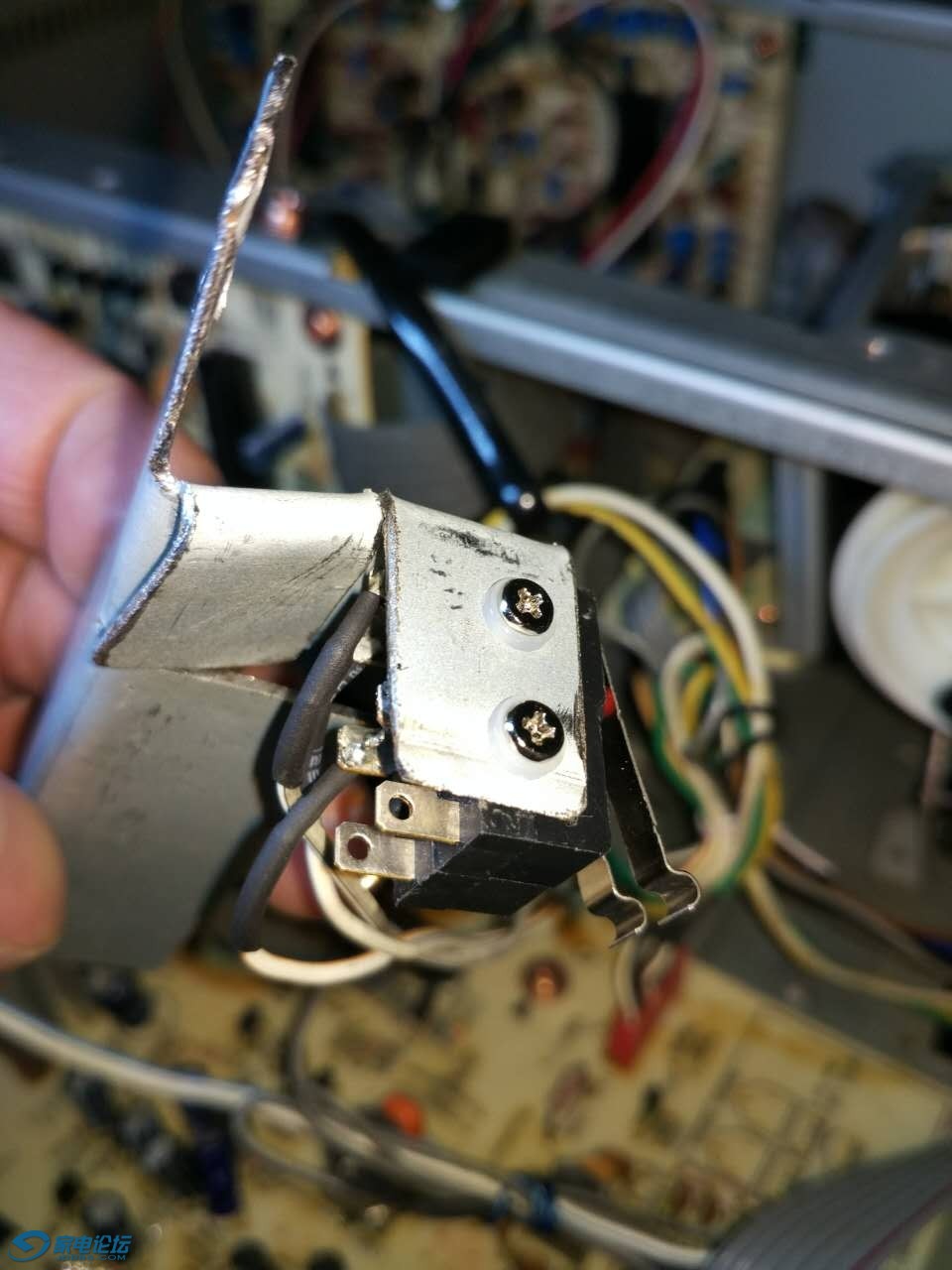

做得比较丑……

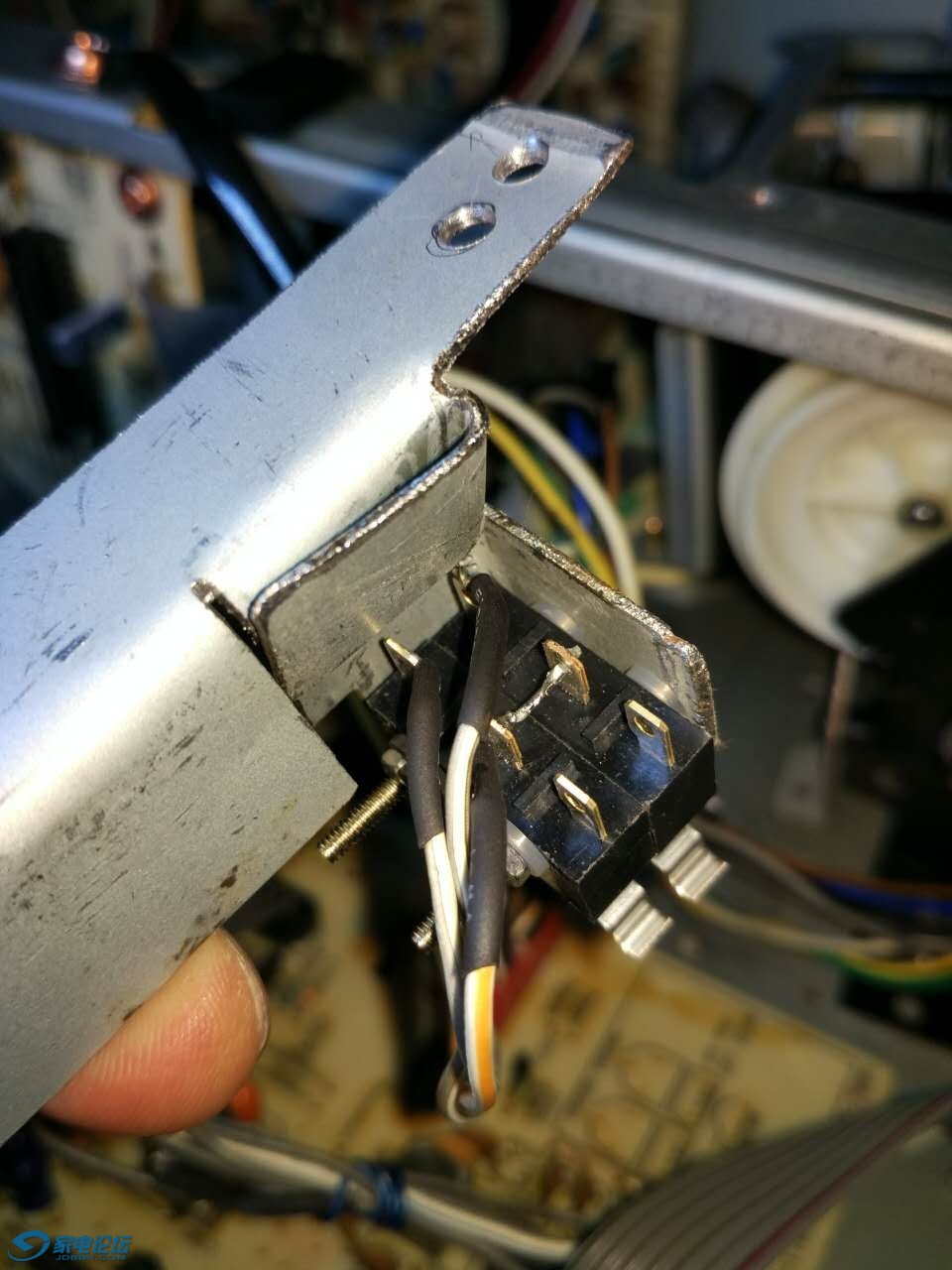

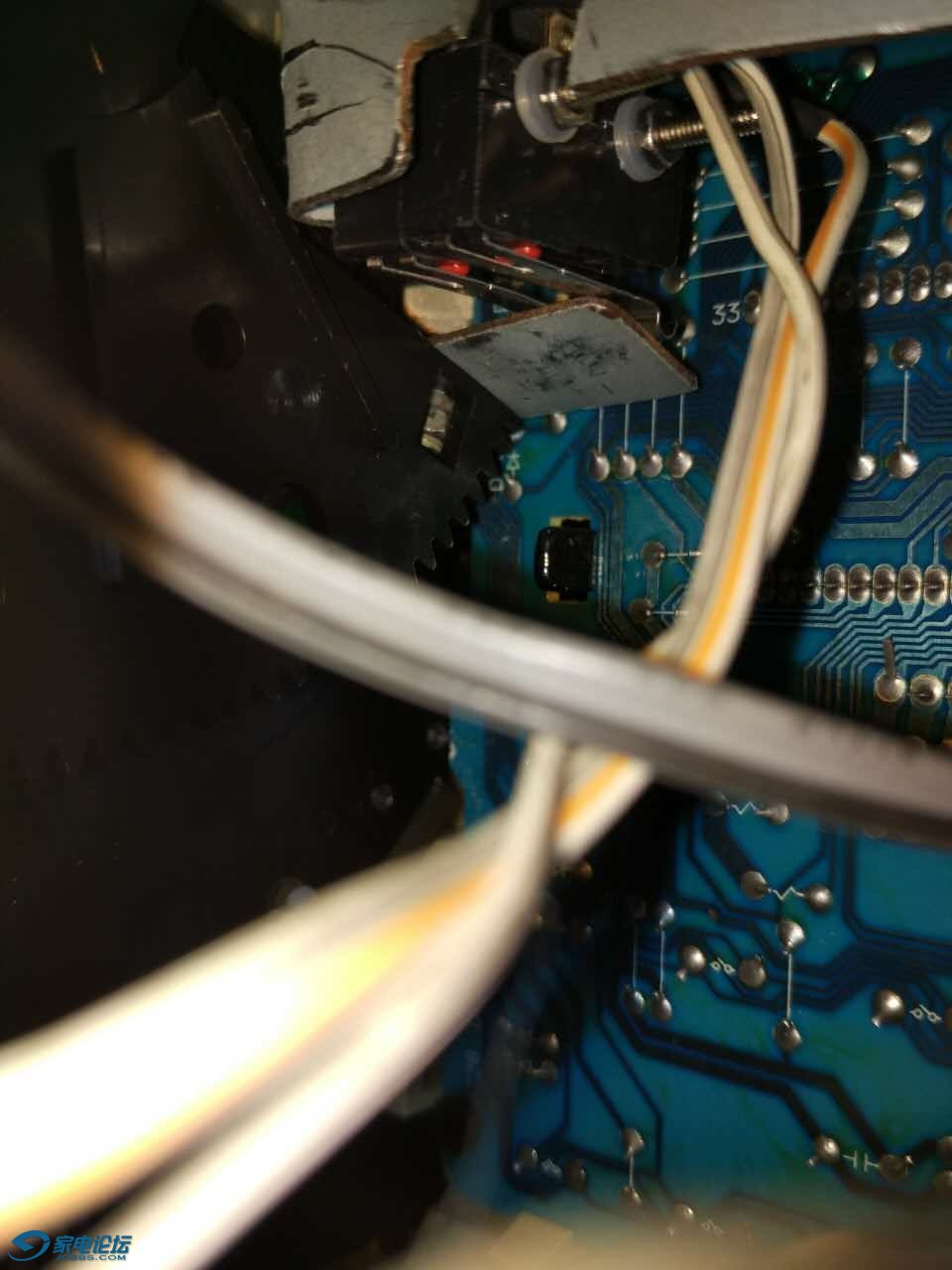

装上效果


换个角度

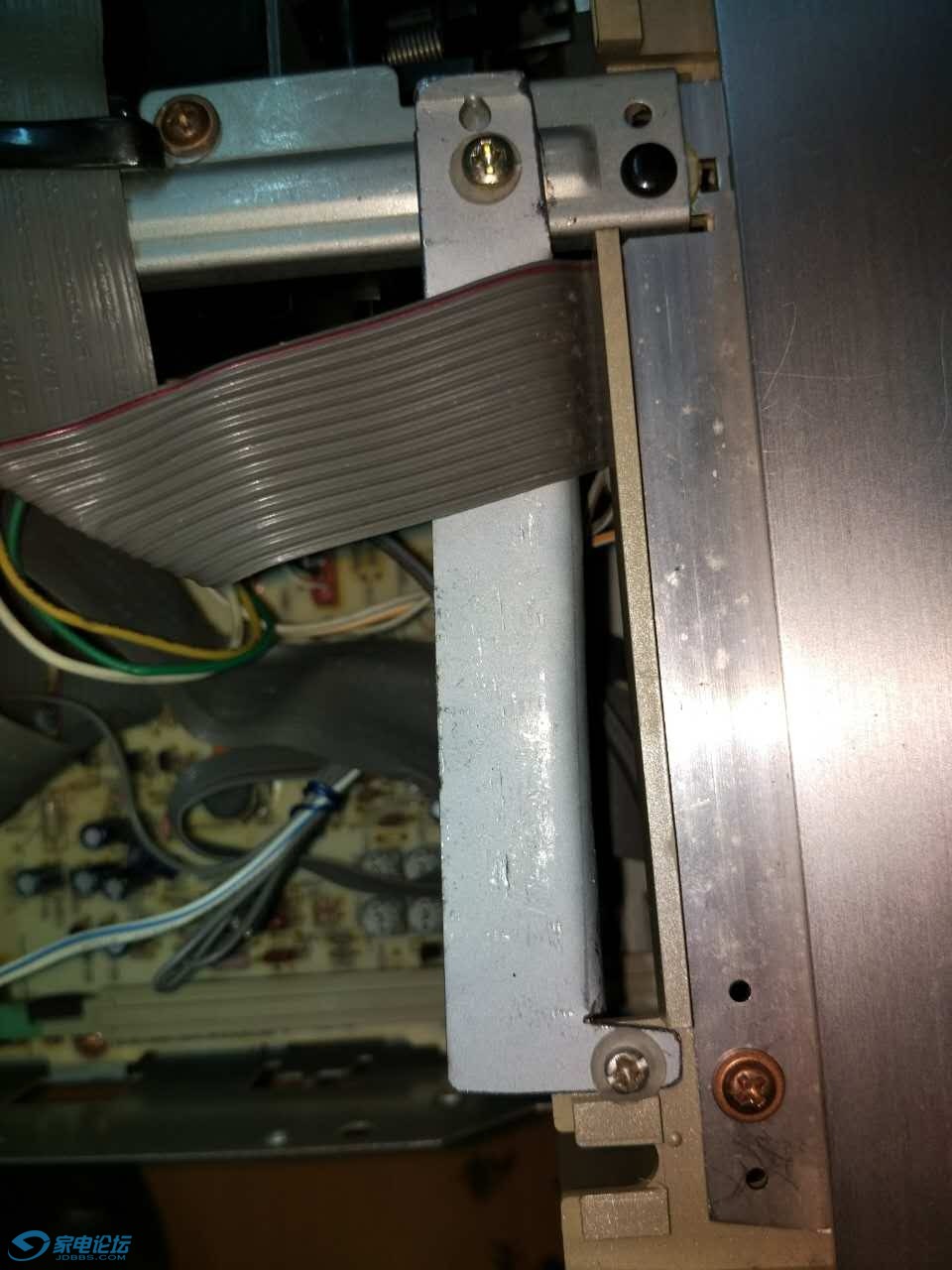

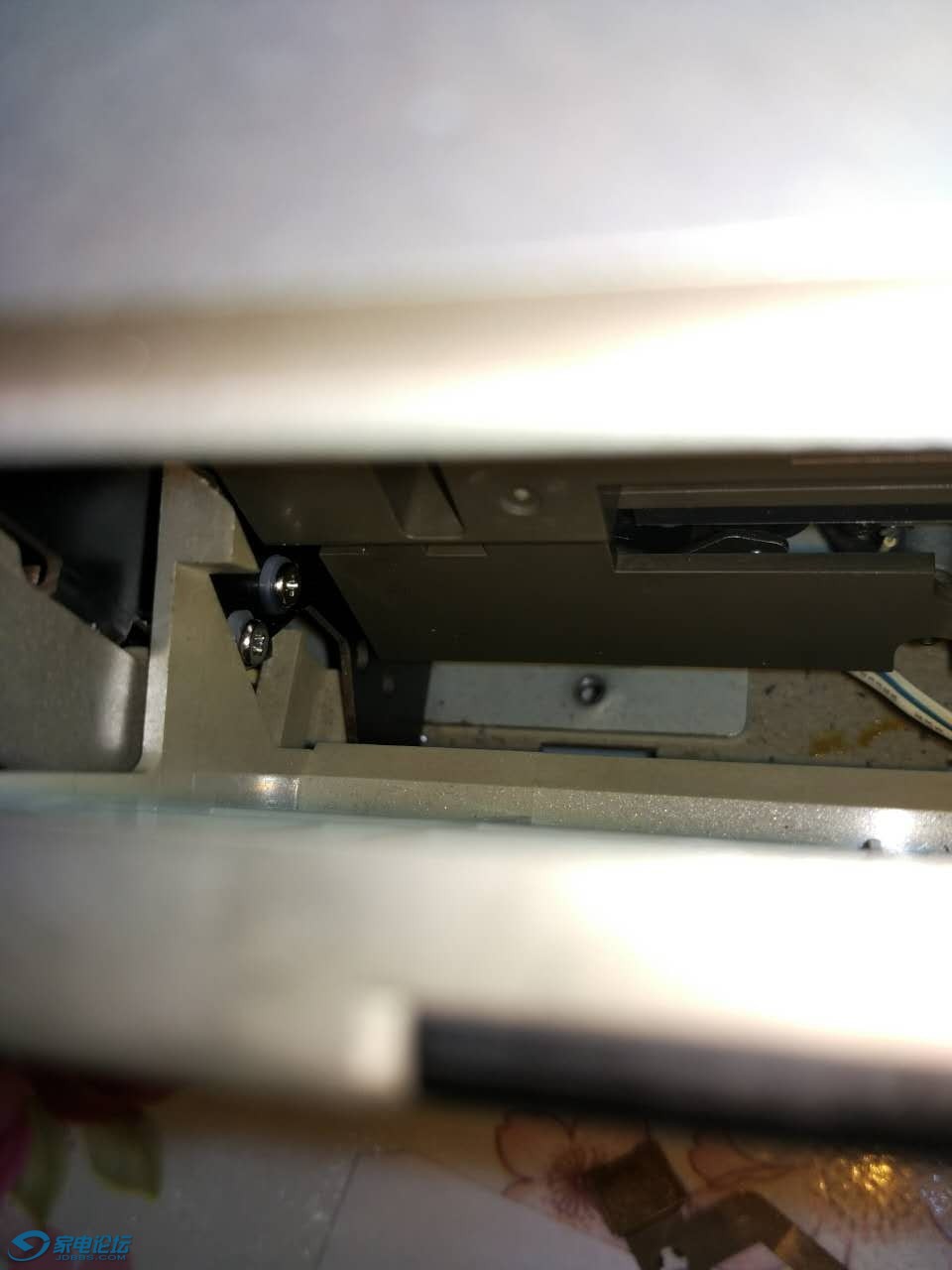

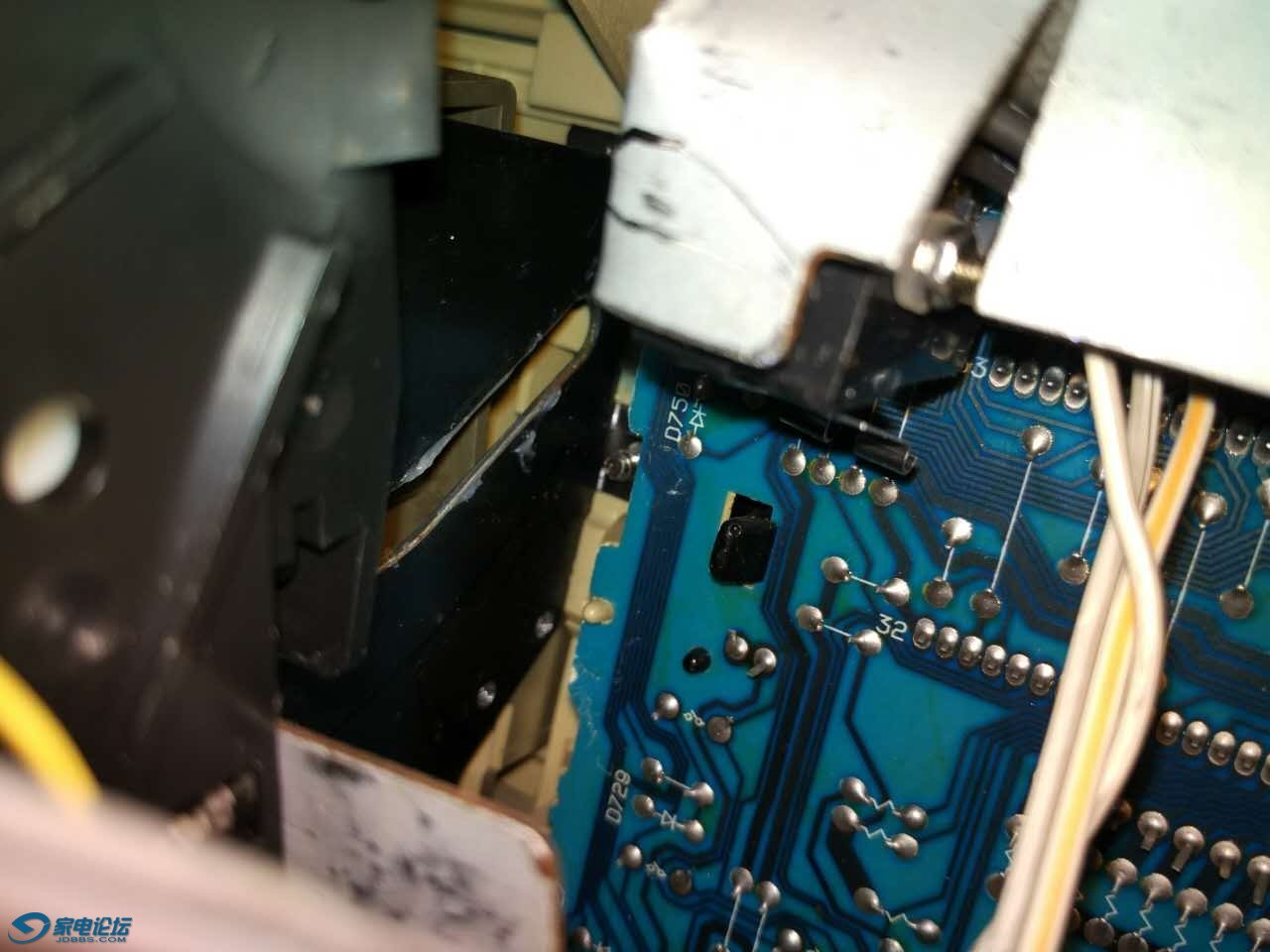

这个角度清楚不？


终于完成，在测试过程中还有小瑕疵，于是在摇臂上粘上一小块海绵，可以完美解决出仓问题。

PS：楼上有位朋友说的定位轮是装得不对，但想回去如果不对的话播放、快进退等都正常，怎会不对呢？还有就是我也不清楚怎么对位的，途中看见过两个点，不知道是不是对位用的


这是拆出来才看到的，装上去就看不到了，真苦恼。
另外我又加装了220转110的环变，加装LED照明。对于有些玩家来说这是多余的，还有可能增加干扰和影响音质，但我觉得没什么影响：

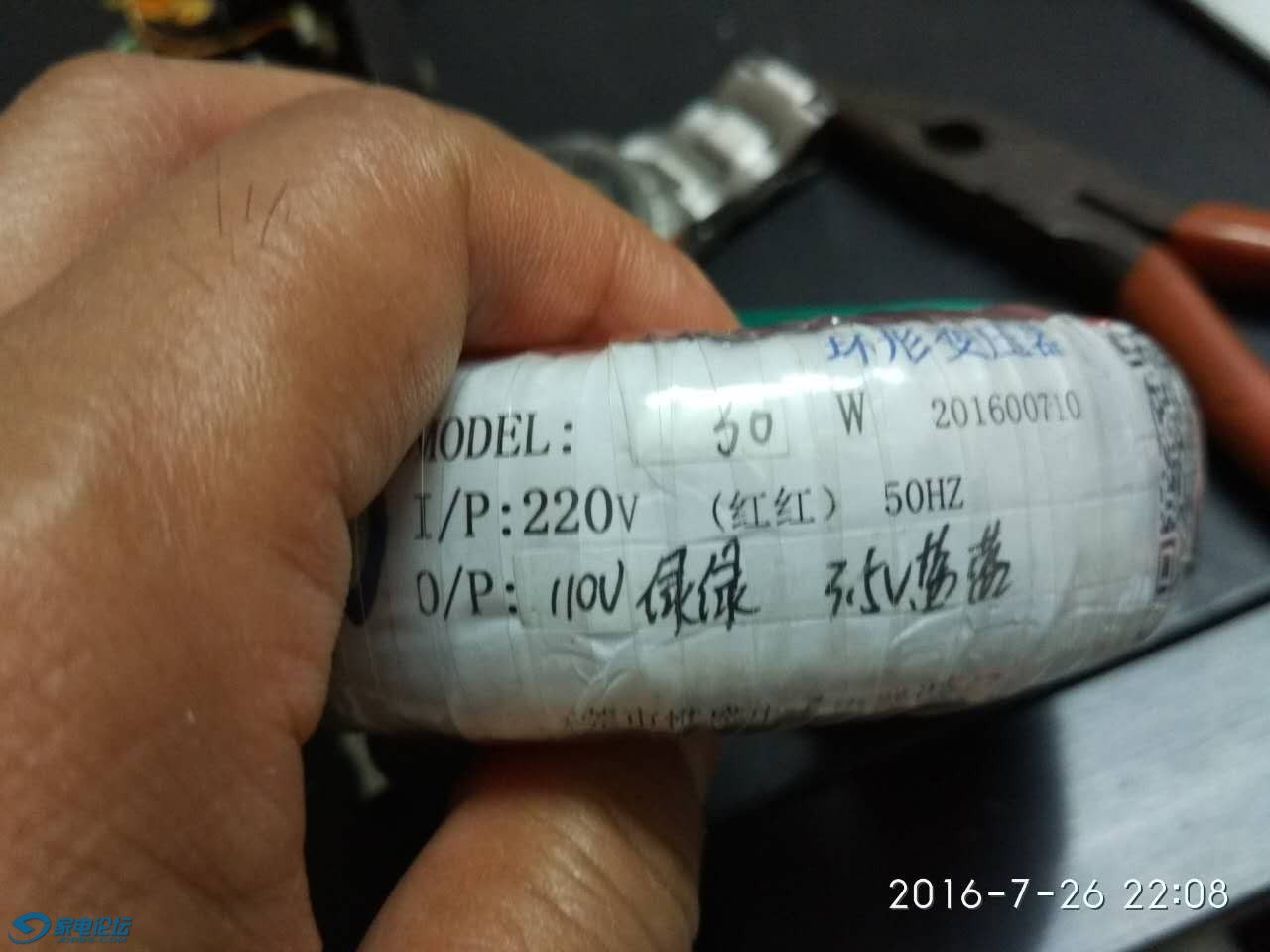

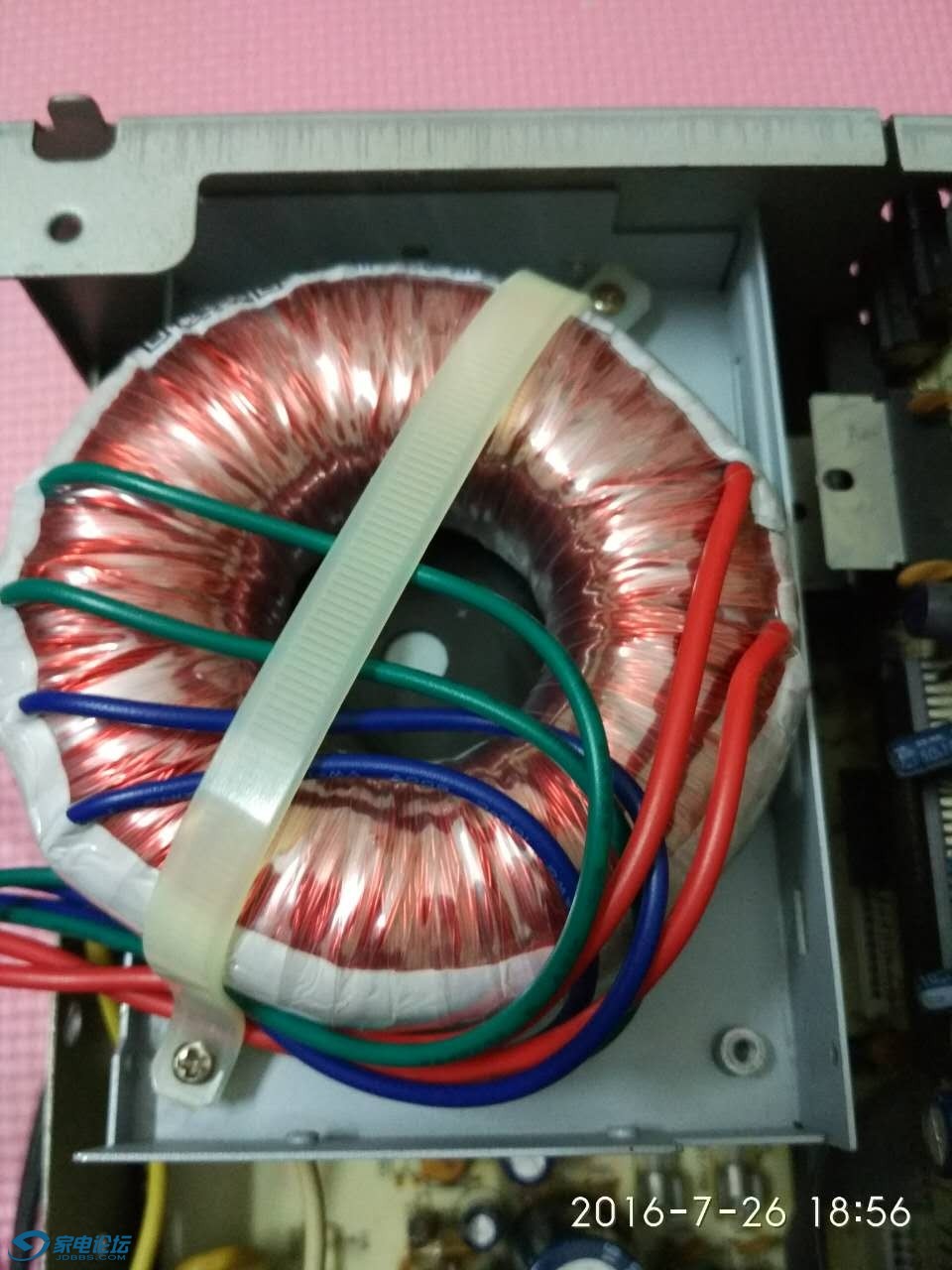

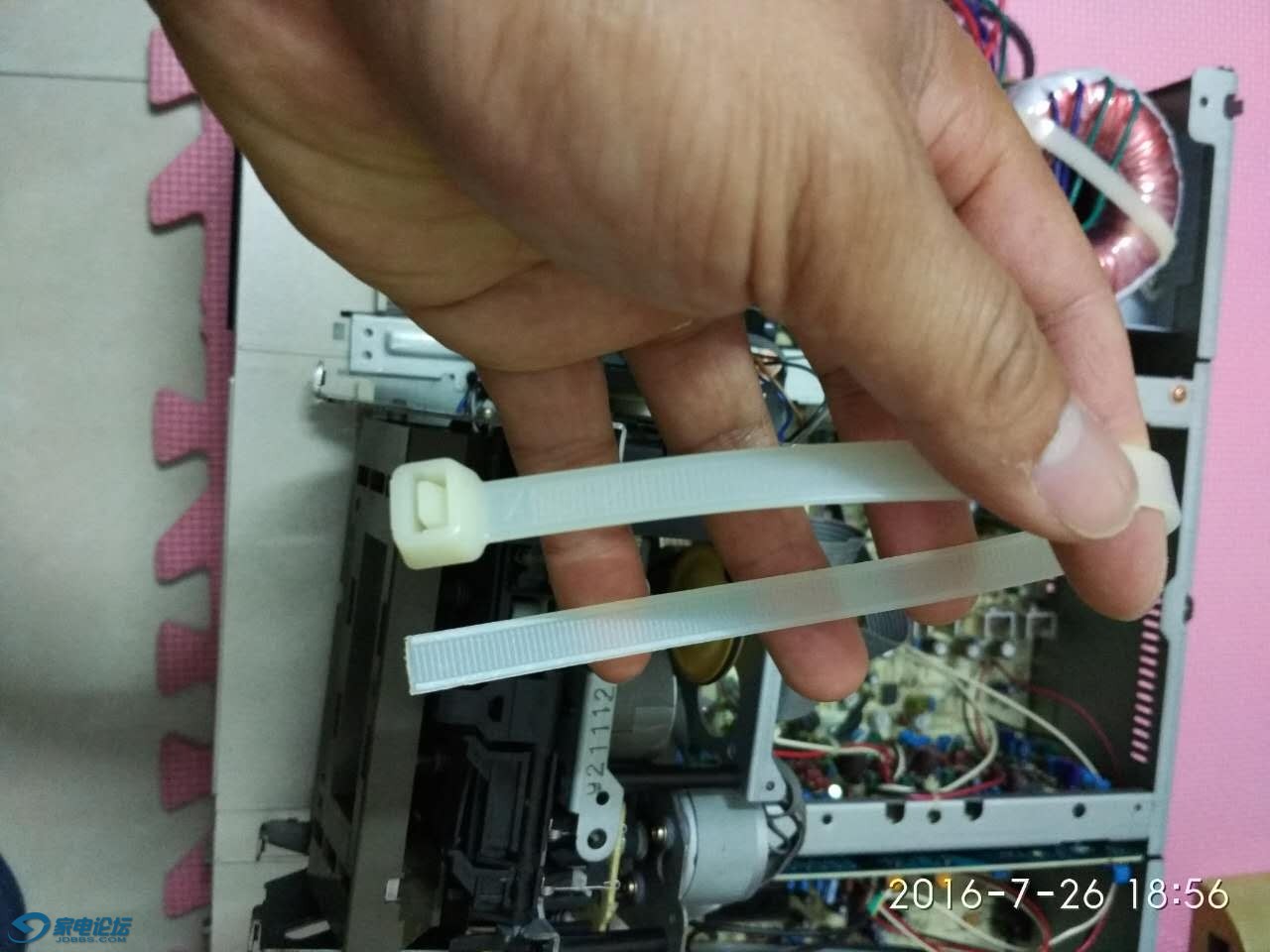

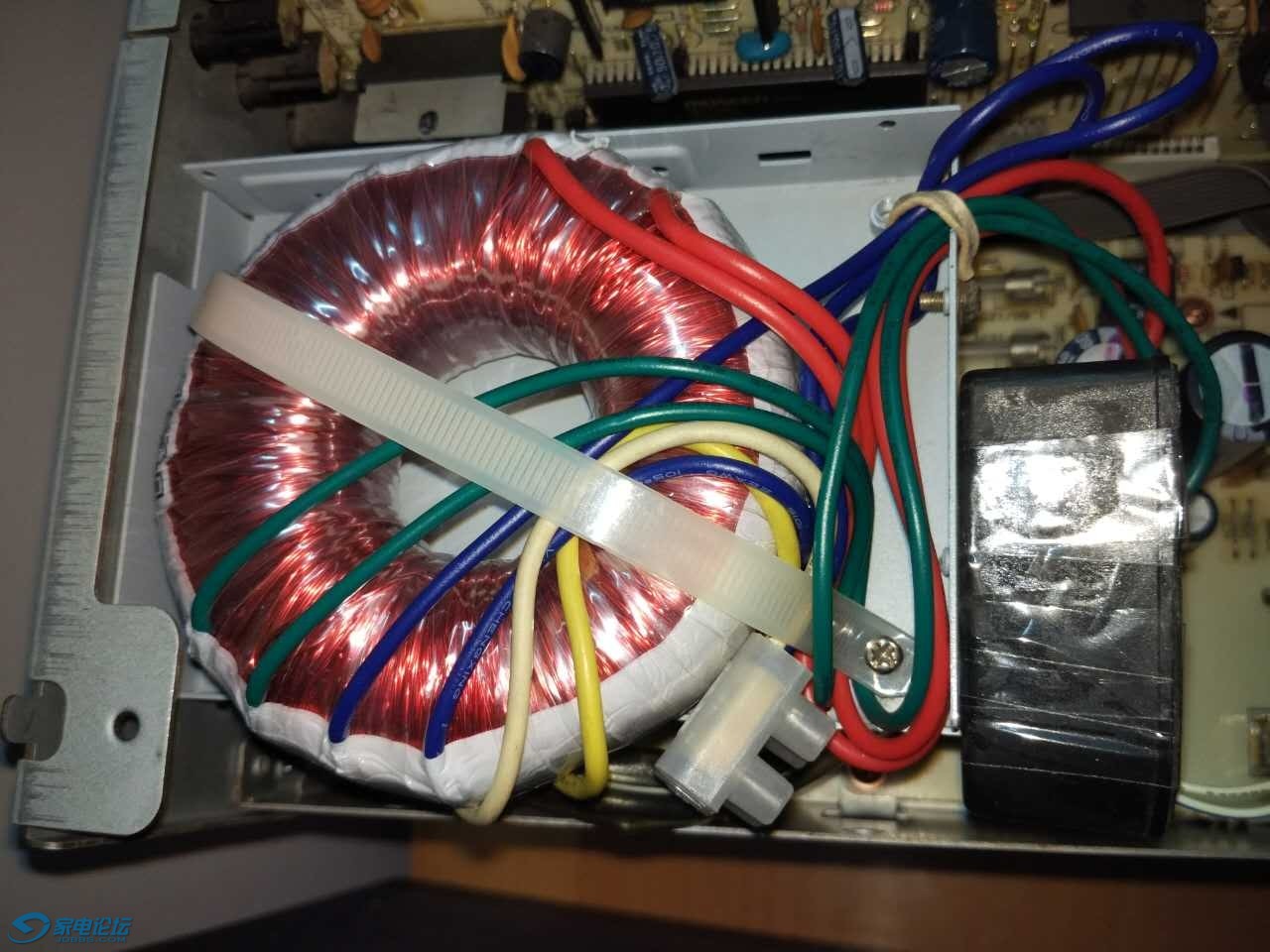

用这个剪一段，钻孔，刚好有一个小铁盒，环变在绑在里面，放在原变压器上，很稳当，环变是订做的，2.8CM高，刚能放得下

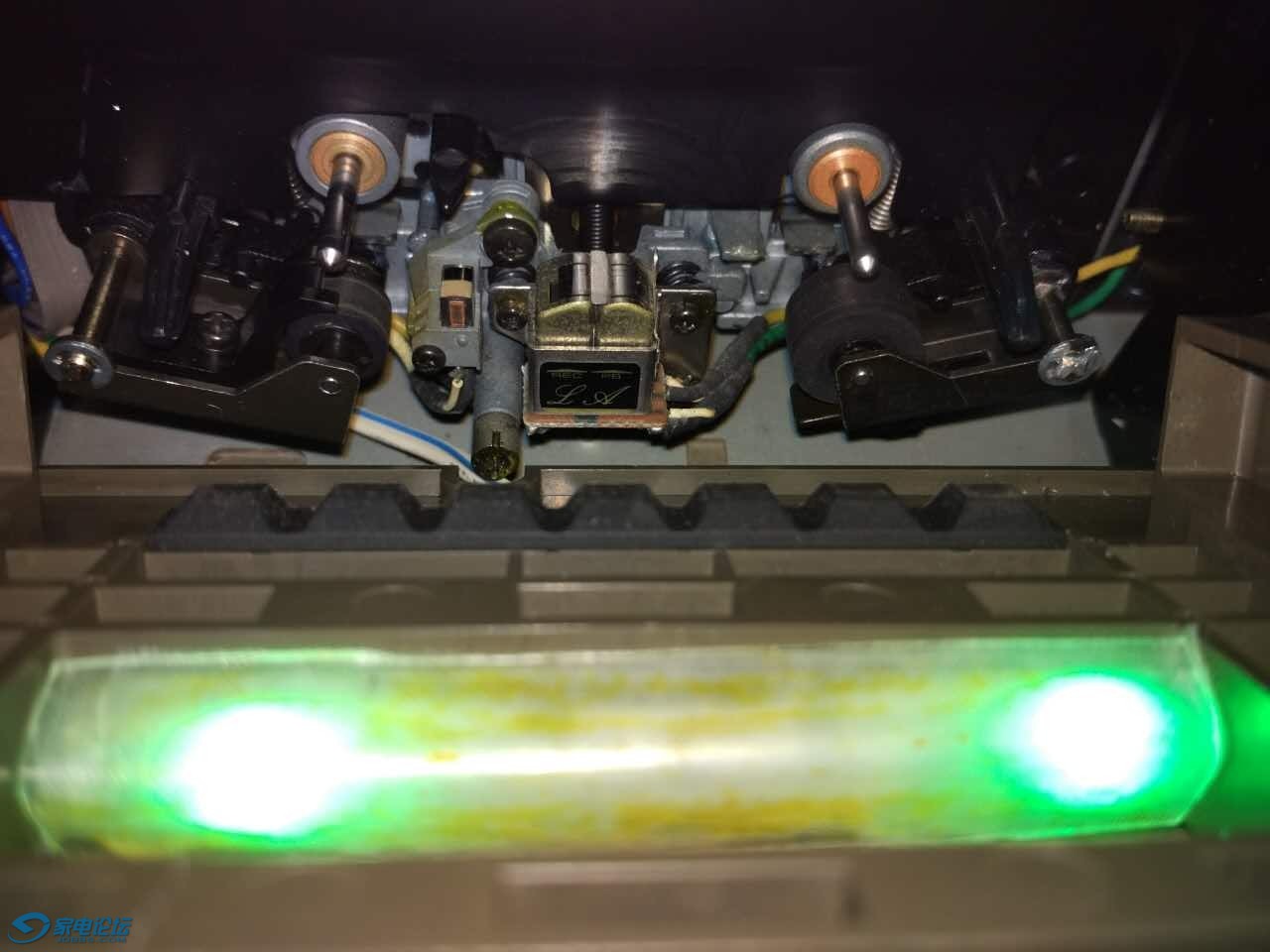

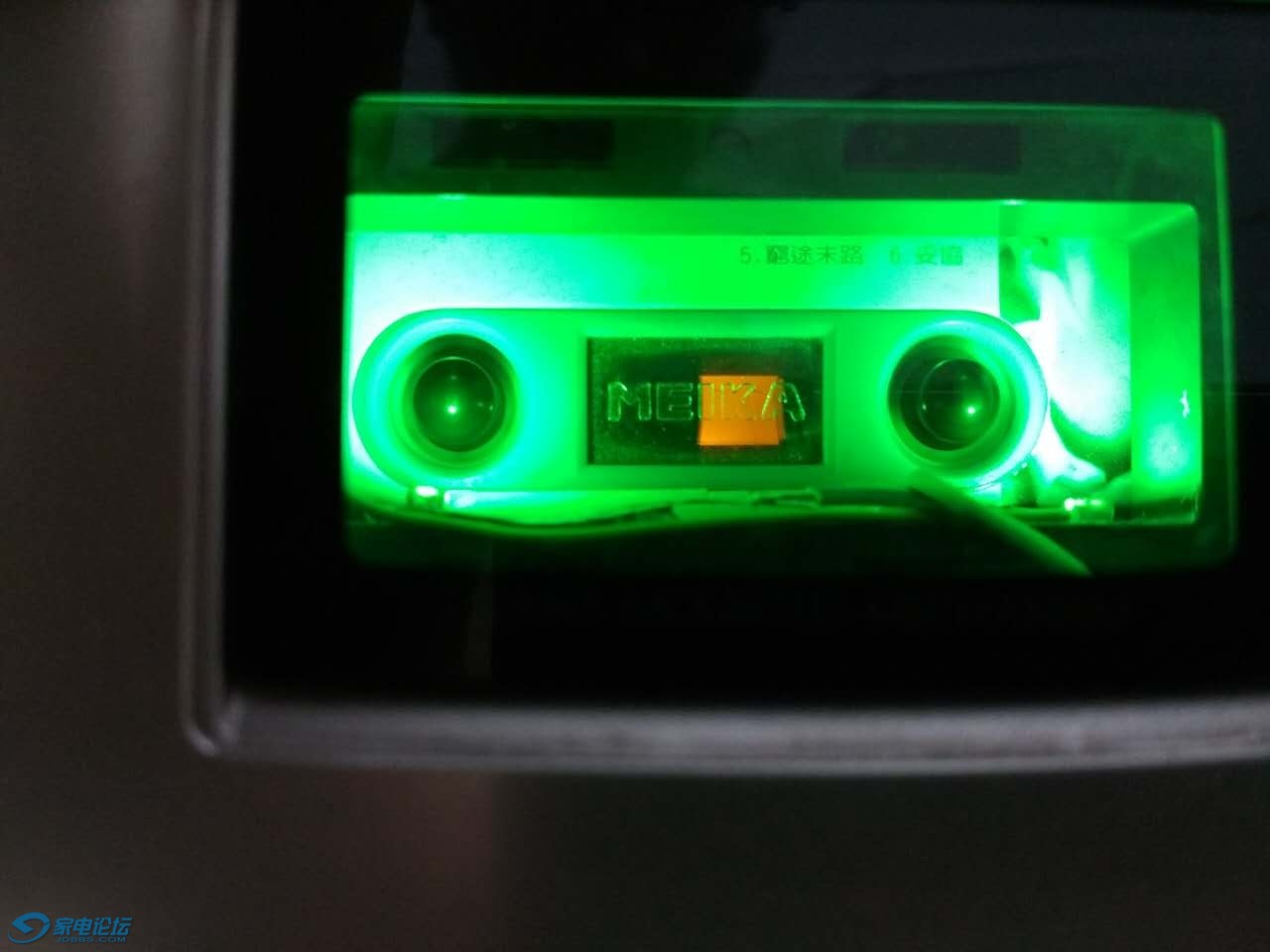

环变加了3.5V，找了个小电源的整流滤波，除损耗刚好3.5V直流，又买了一米的LED灯软管，剪了一小段，接好线，亮了



就这样子了

valoon

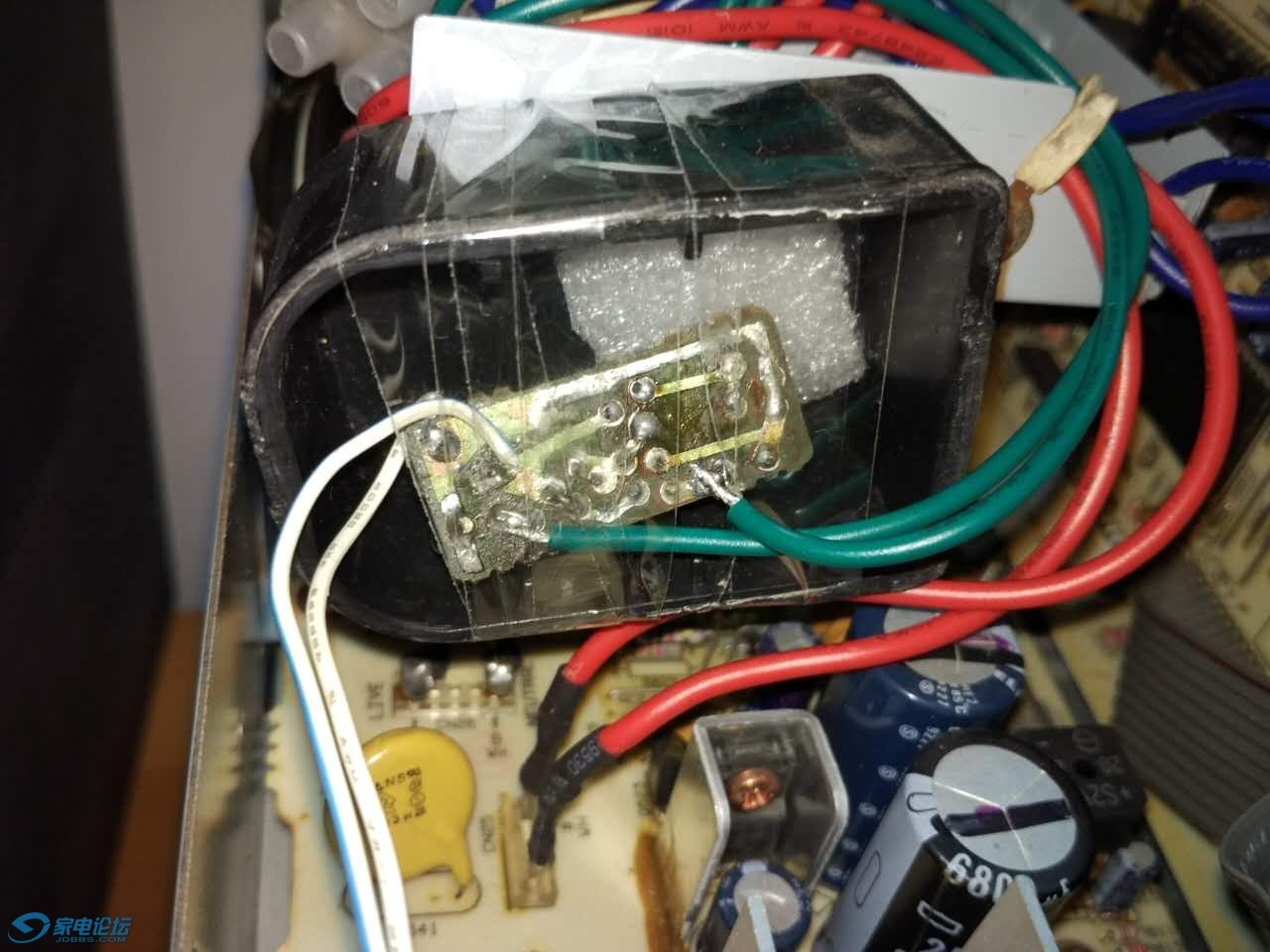

3.5V电源


实在有点难看…………

下面补全机图，纯欣赏：

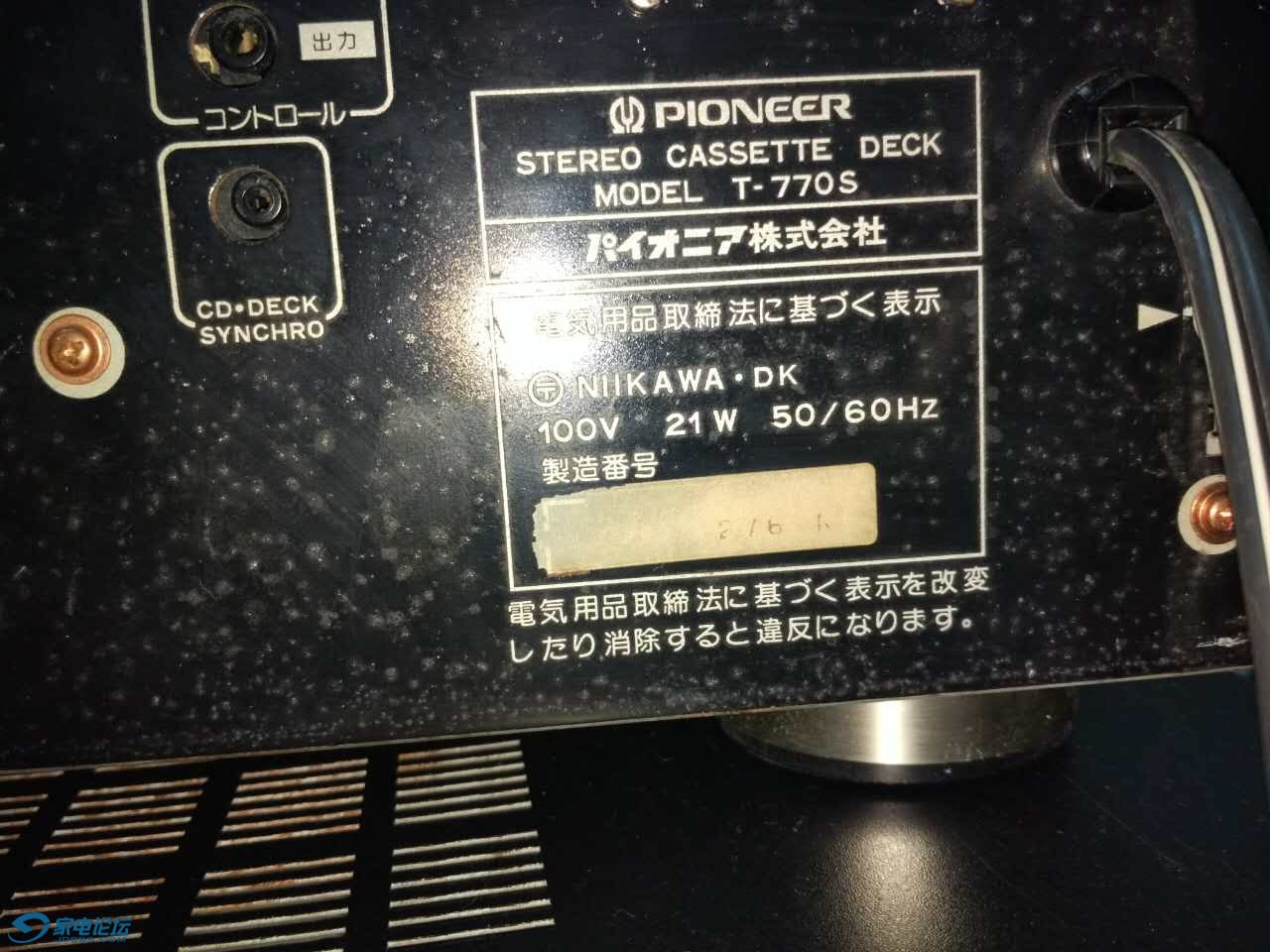

110V21W，功率不大，环变30W，应该可以应付

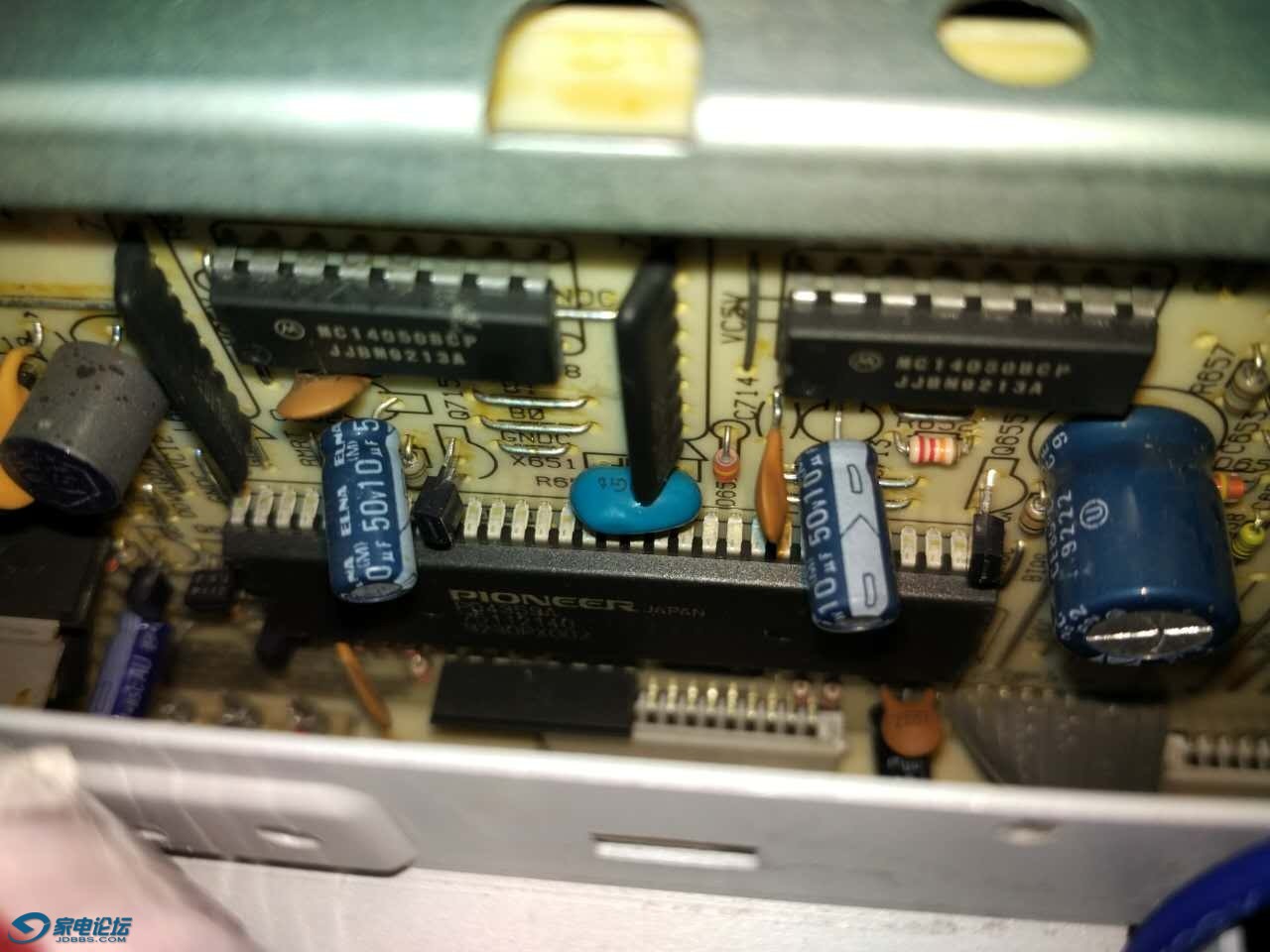

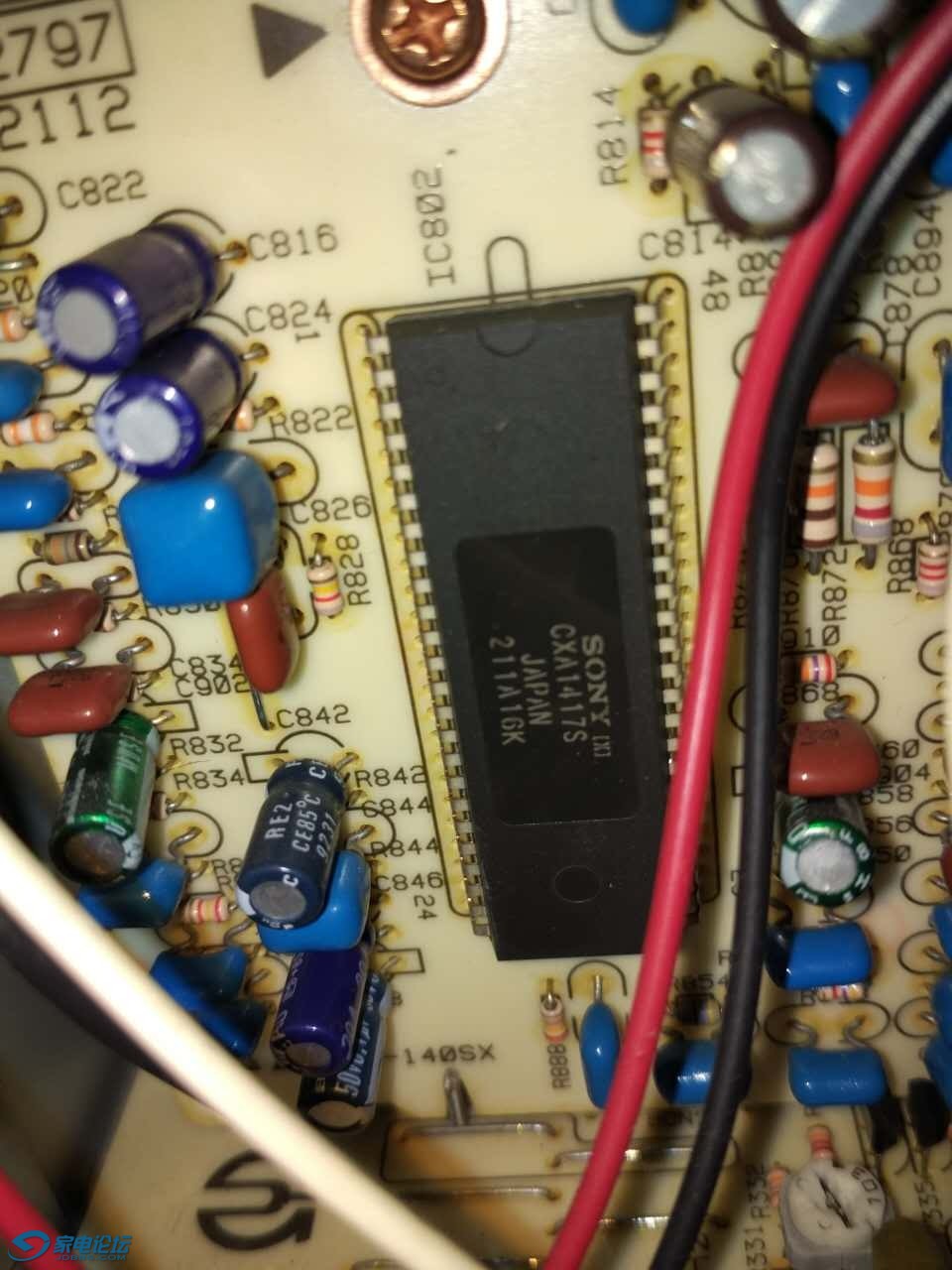

控制IC

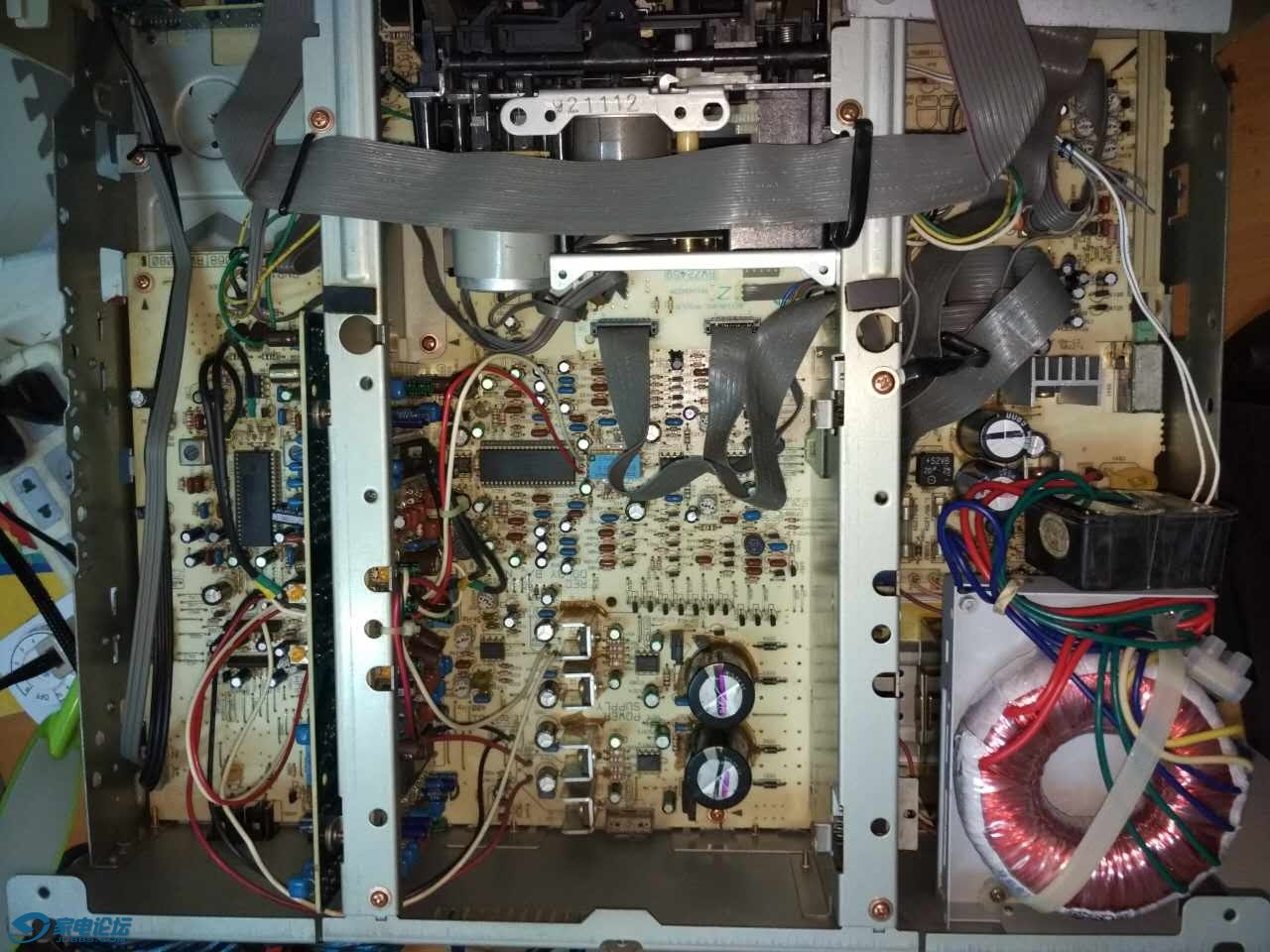

整机

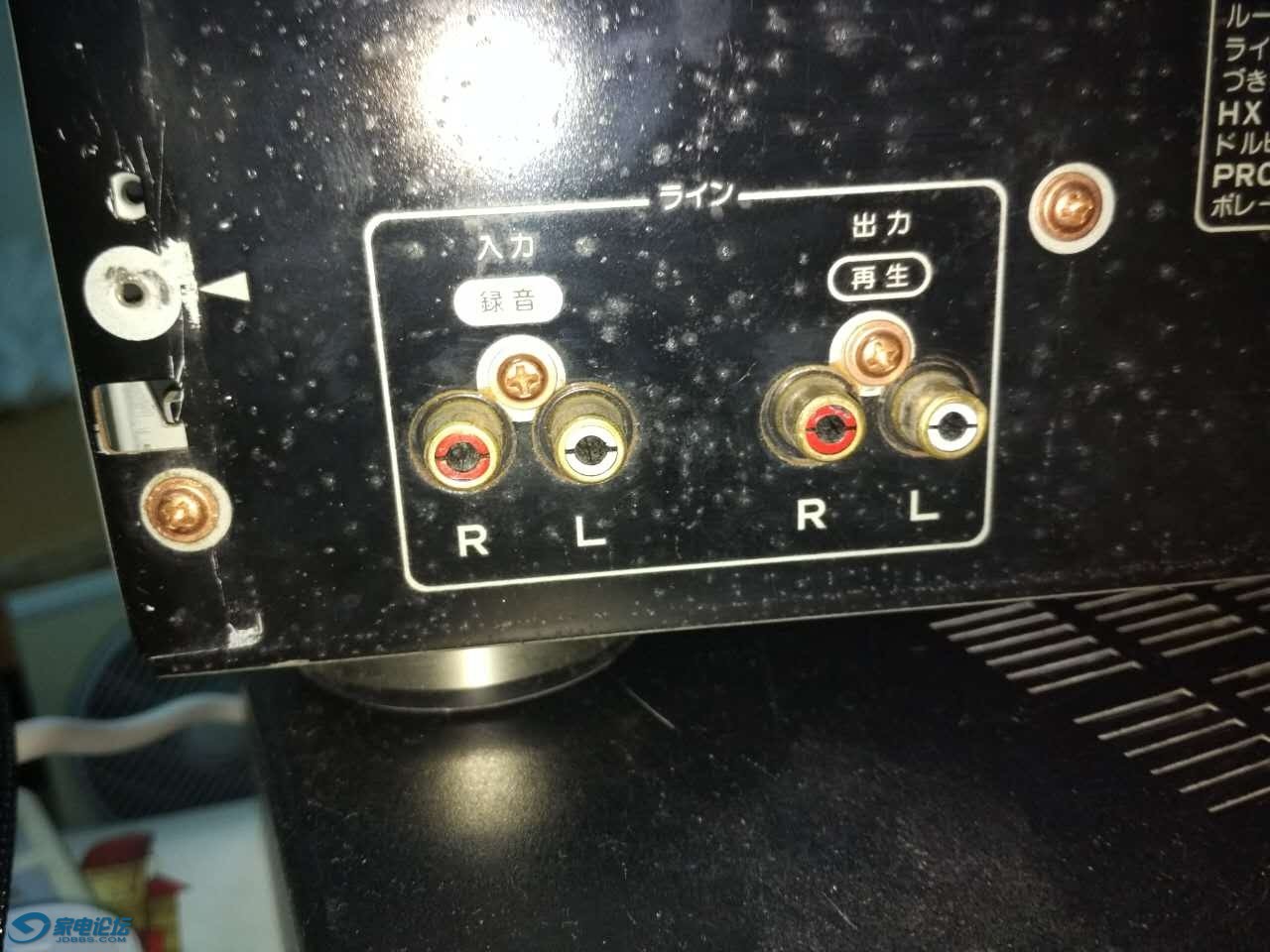

输出输入端

定位功能齿轮

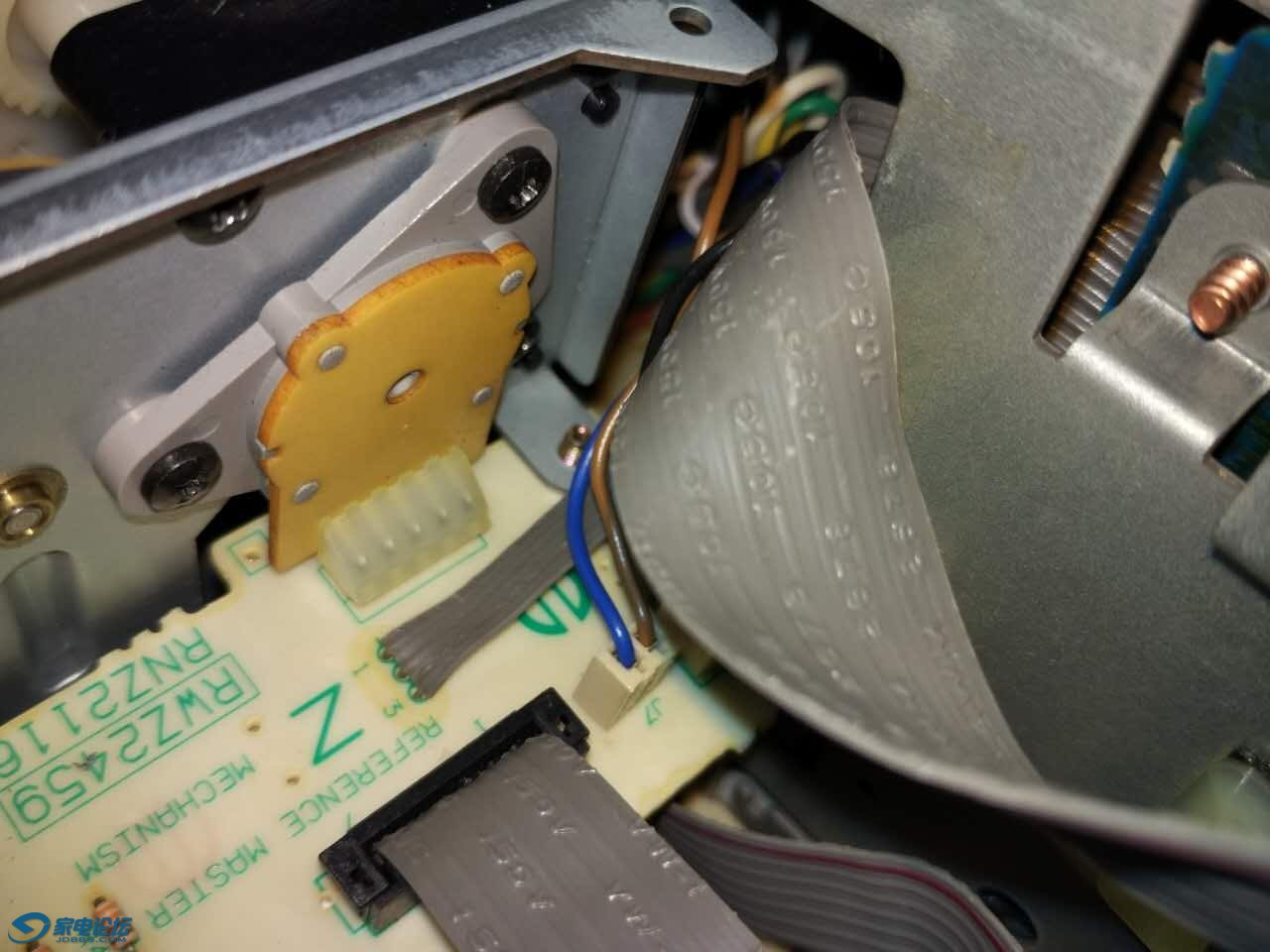

定位器

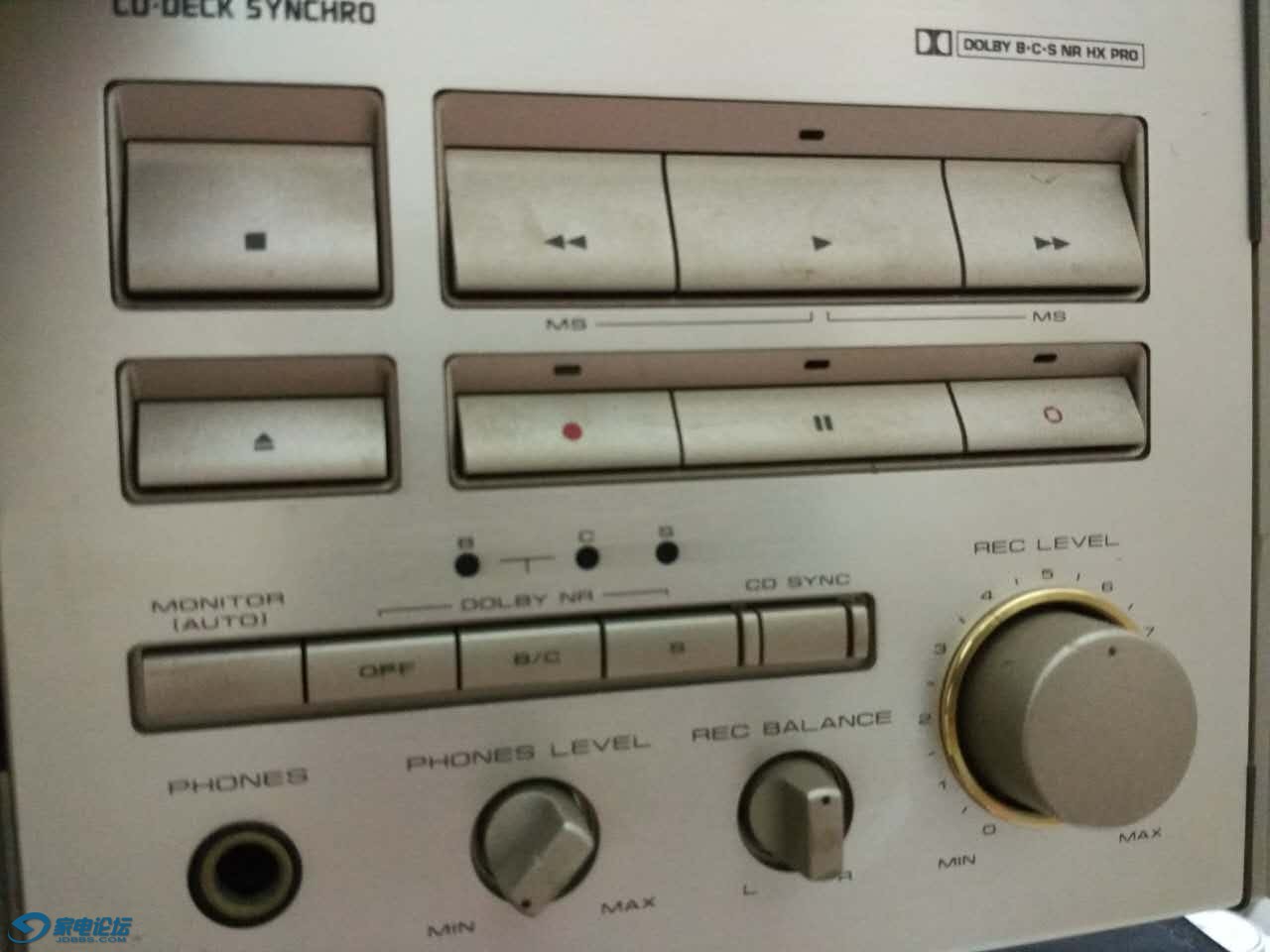

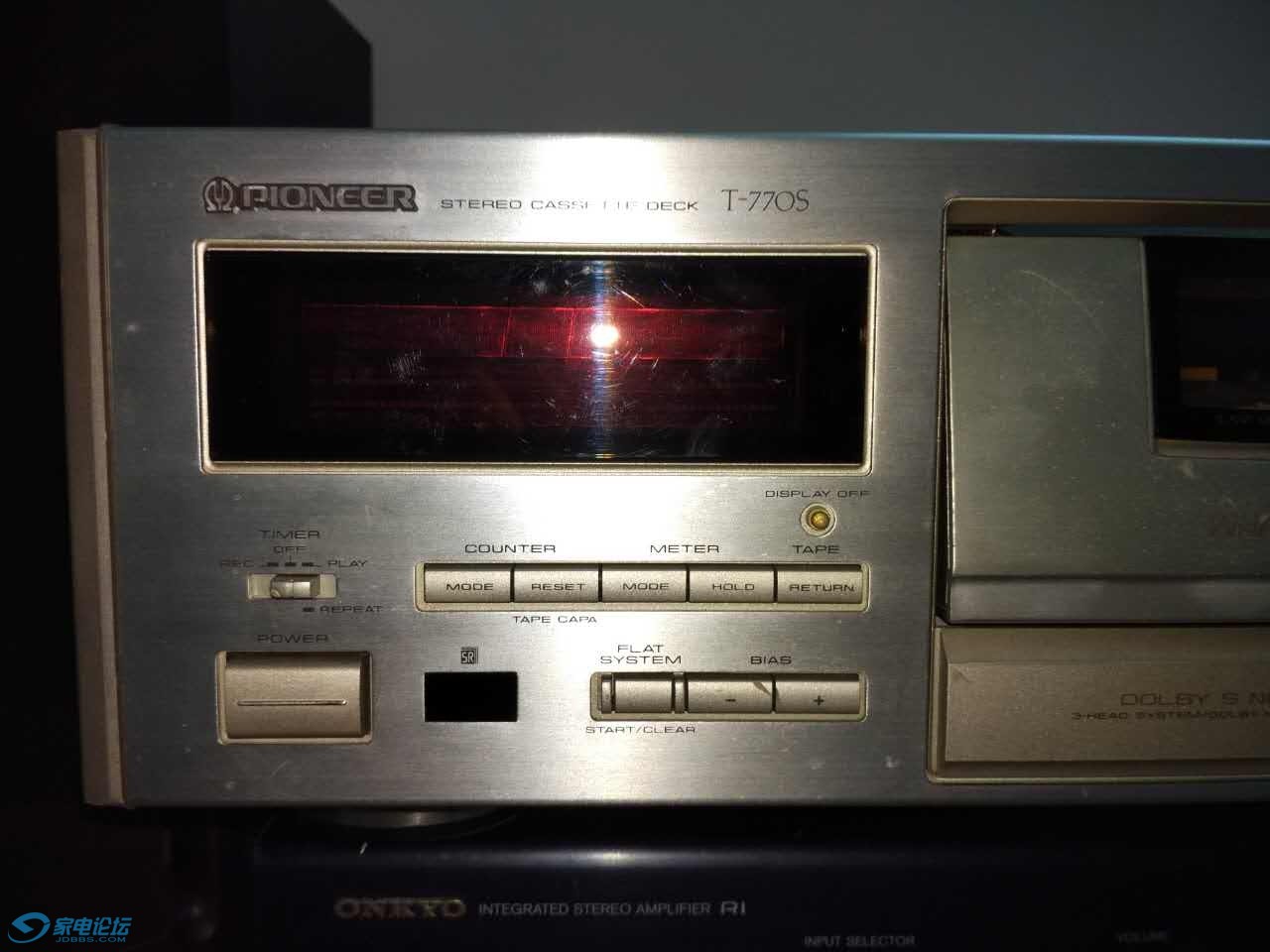

面板

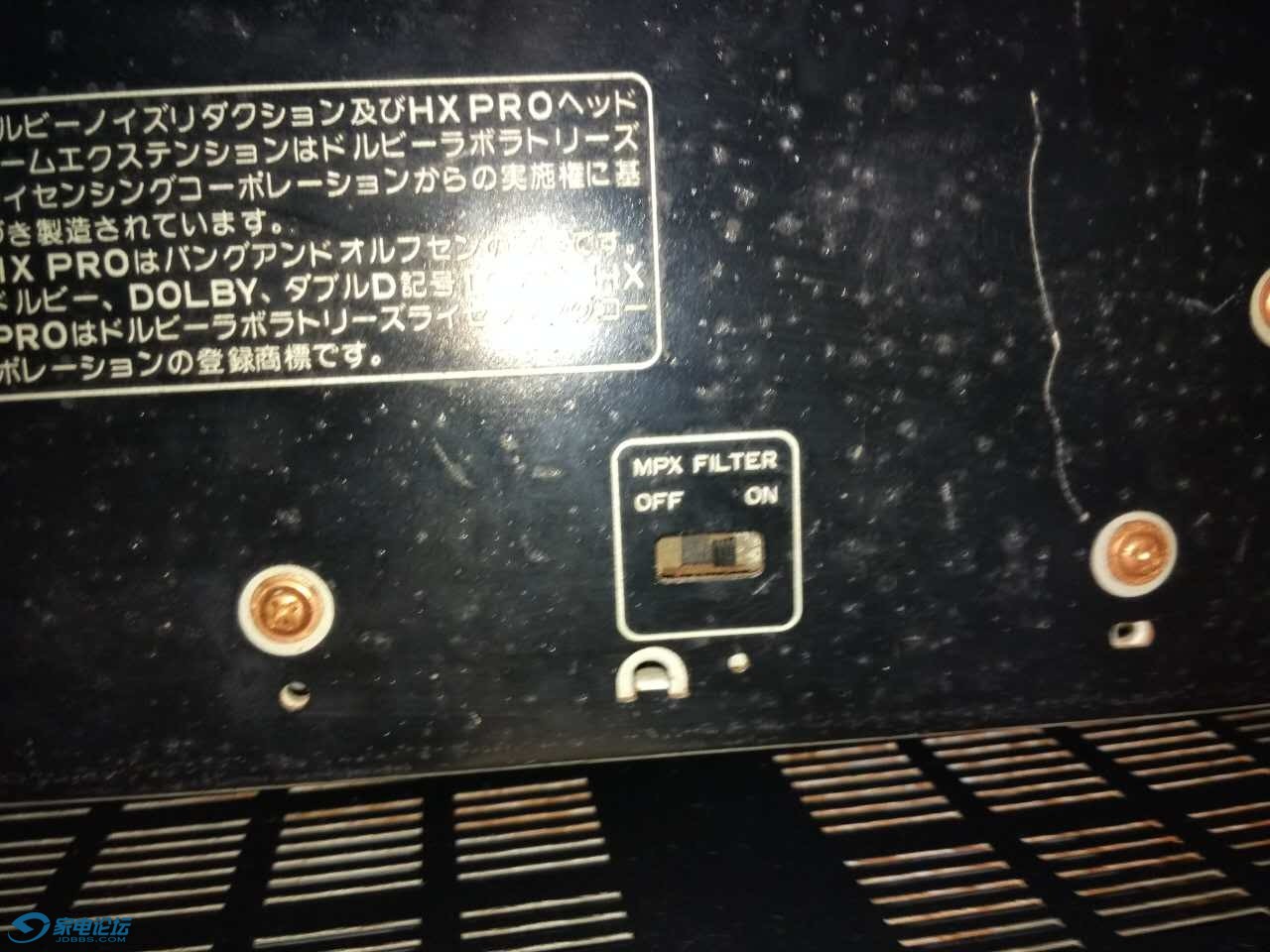

这个什么过滤器，感觉没什么用，还在后面控制的

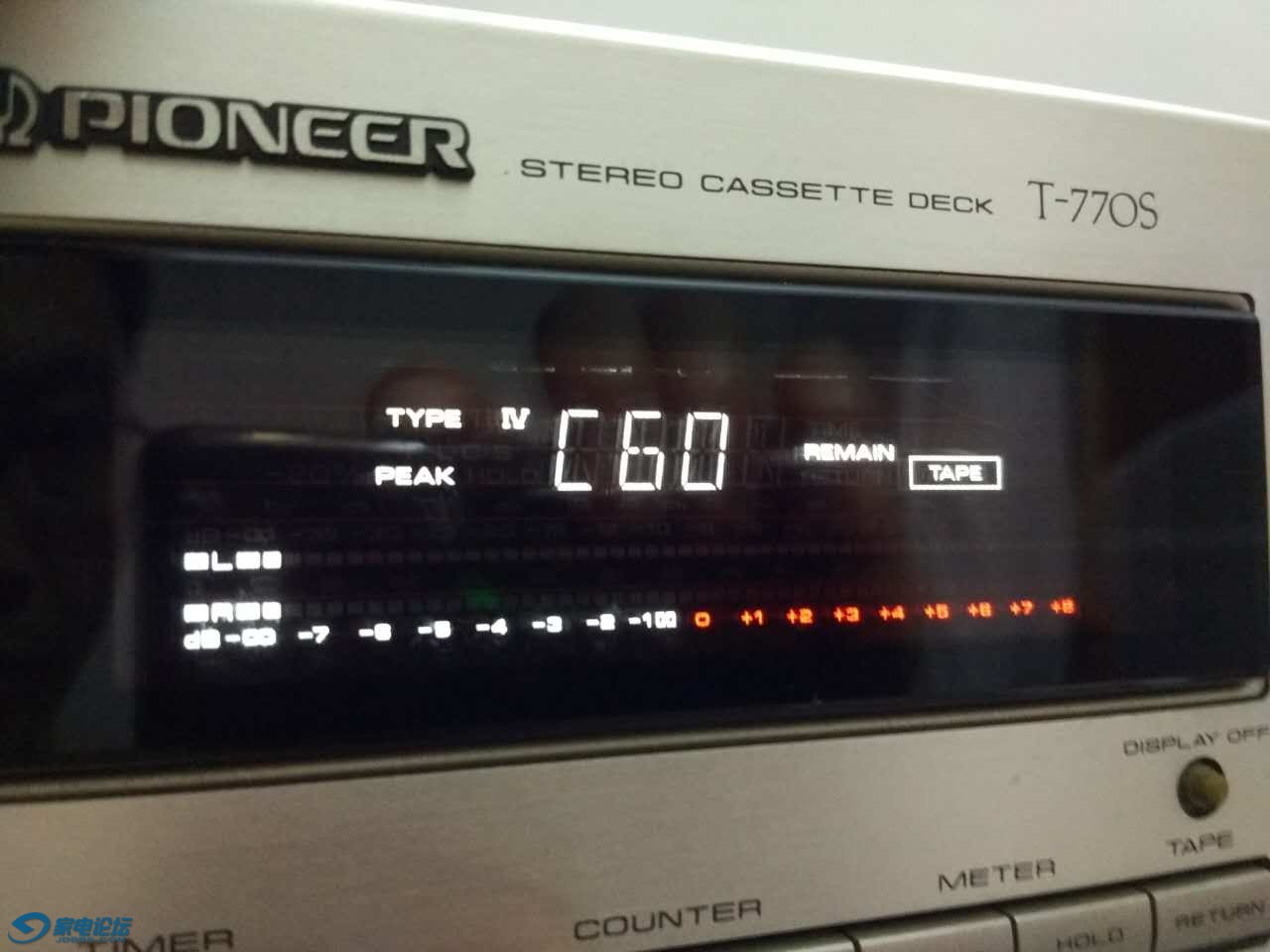

显示


数控偏磁

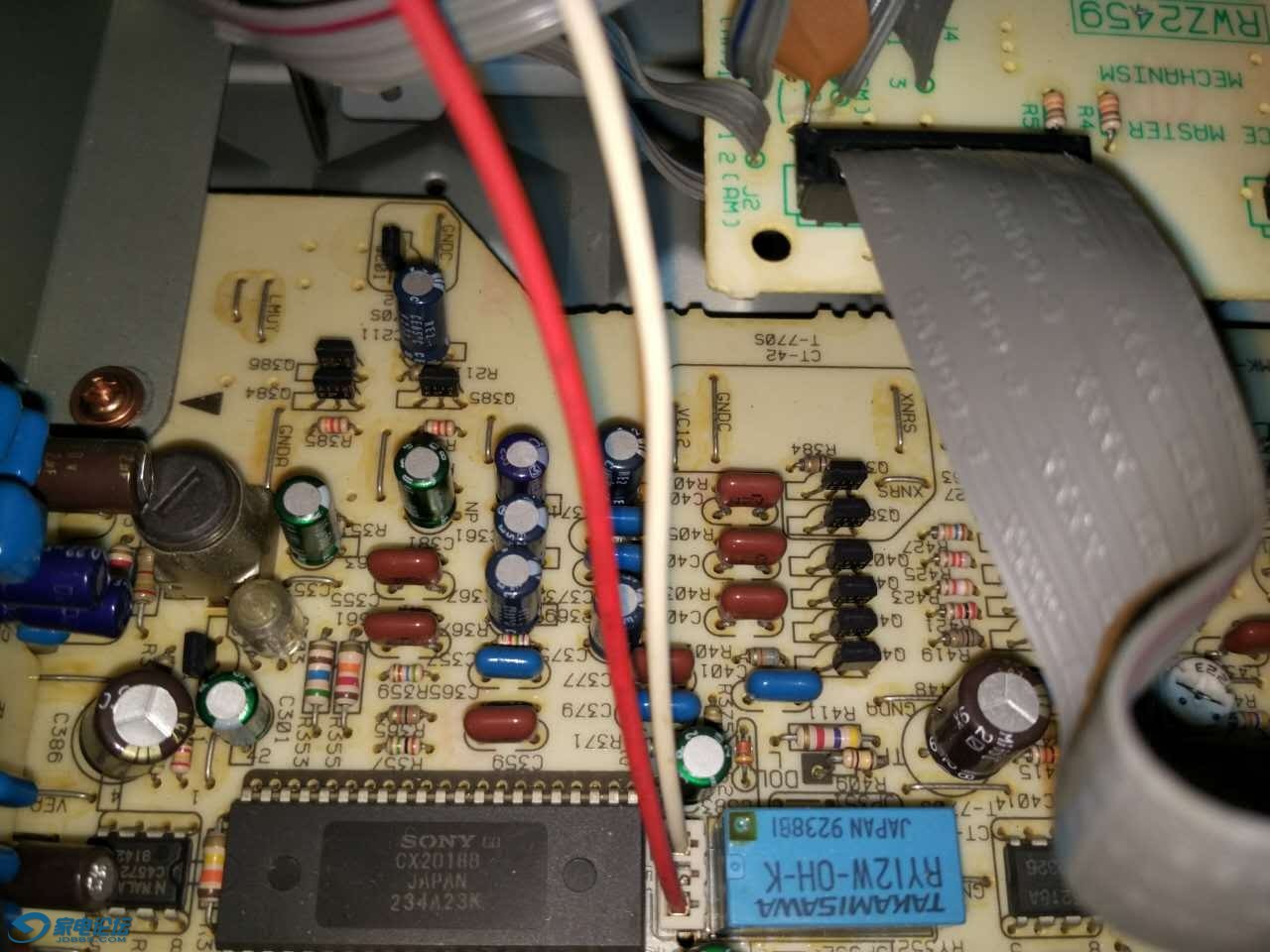

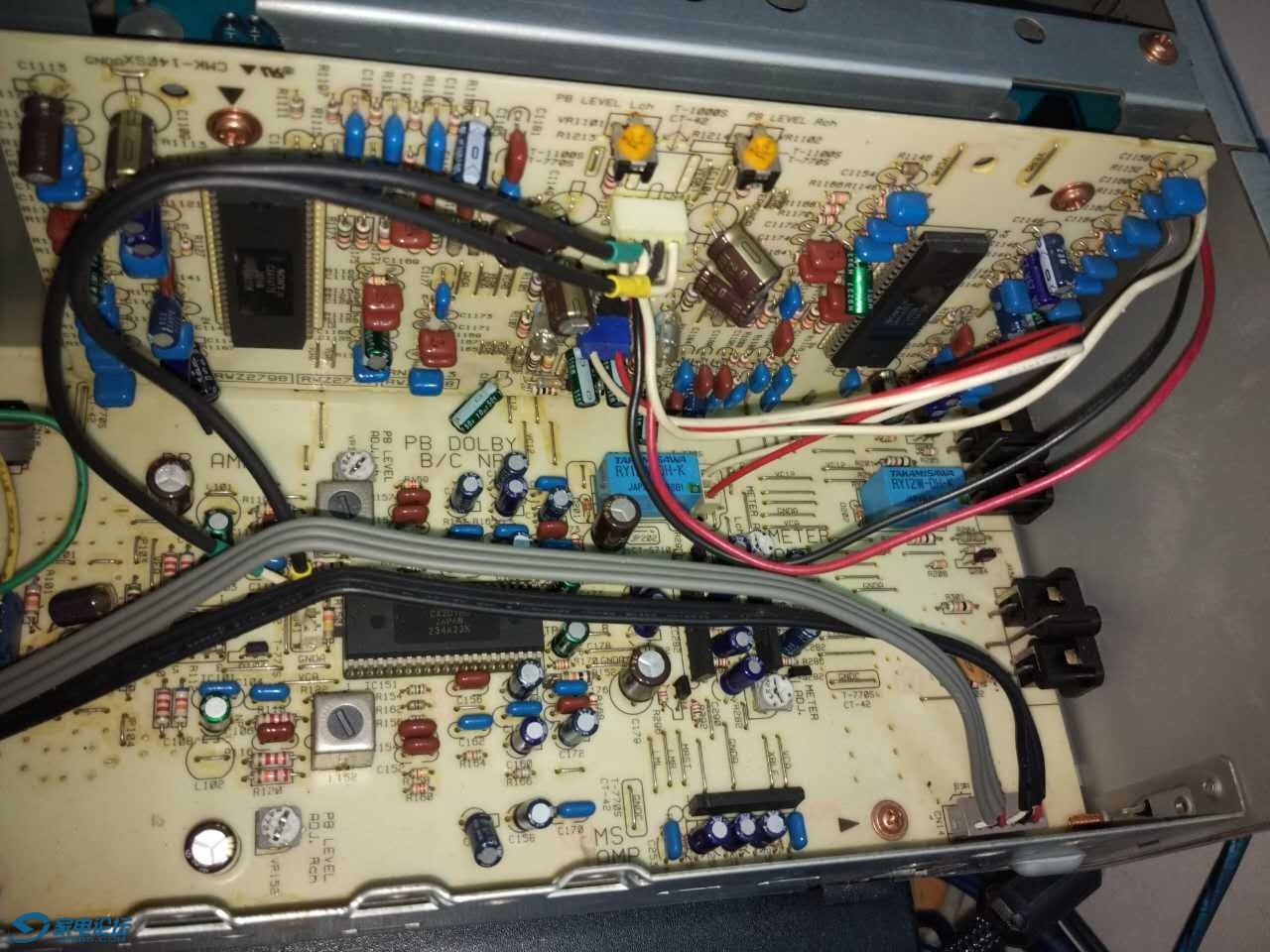

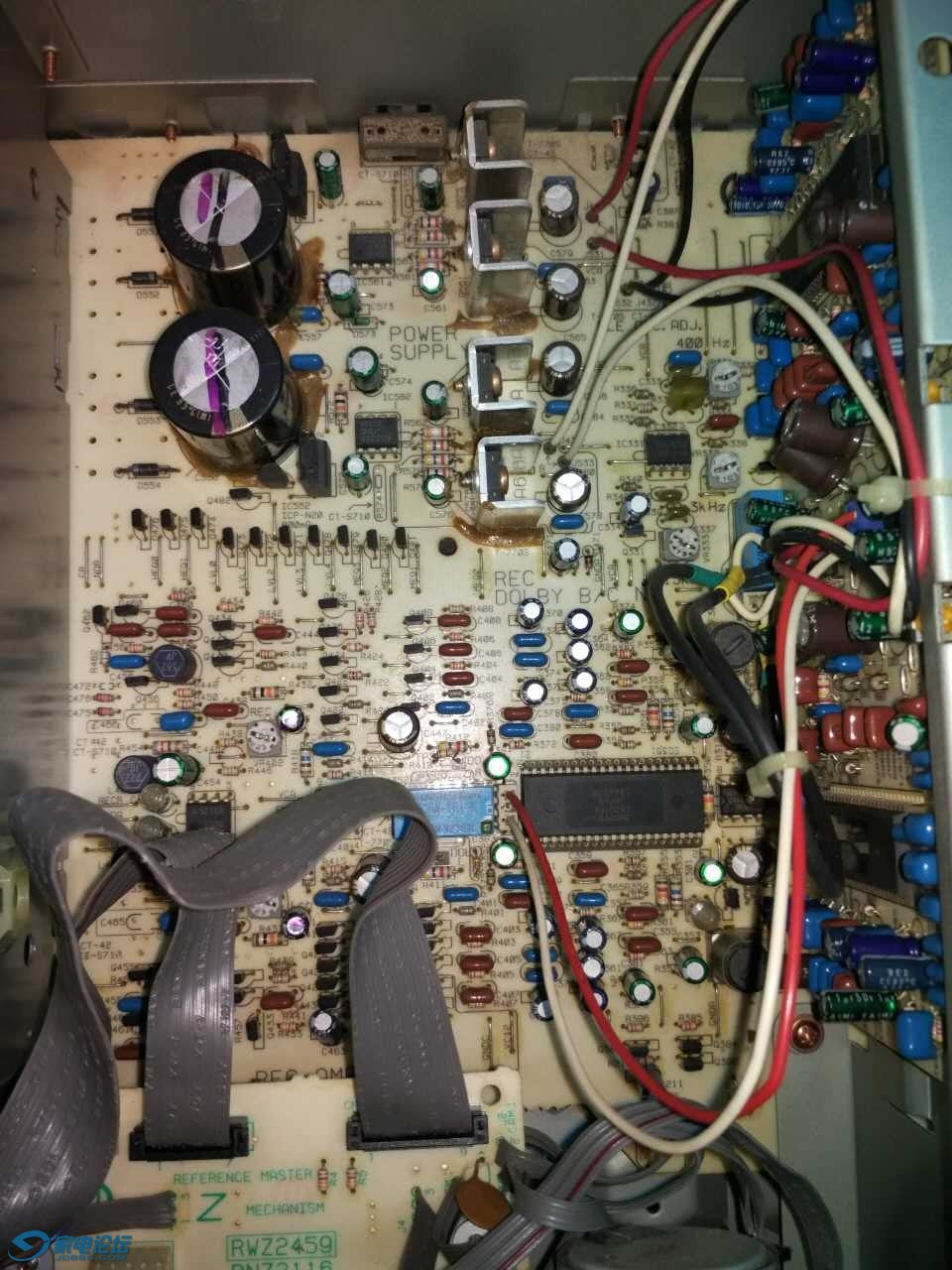

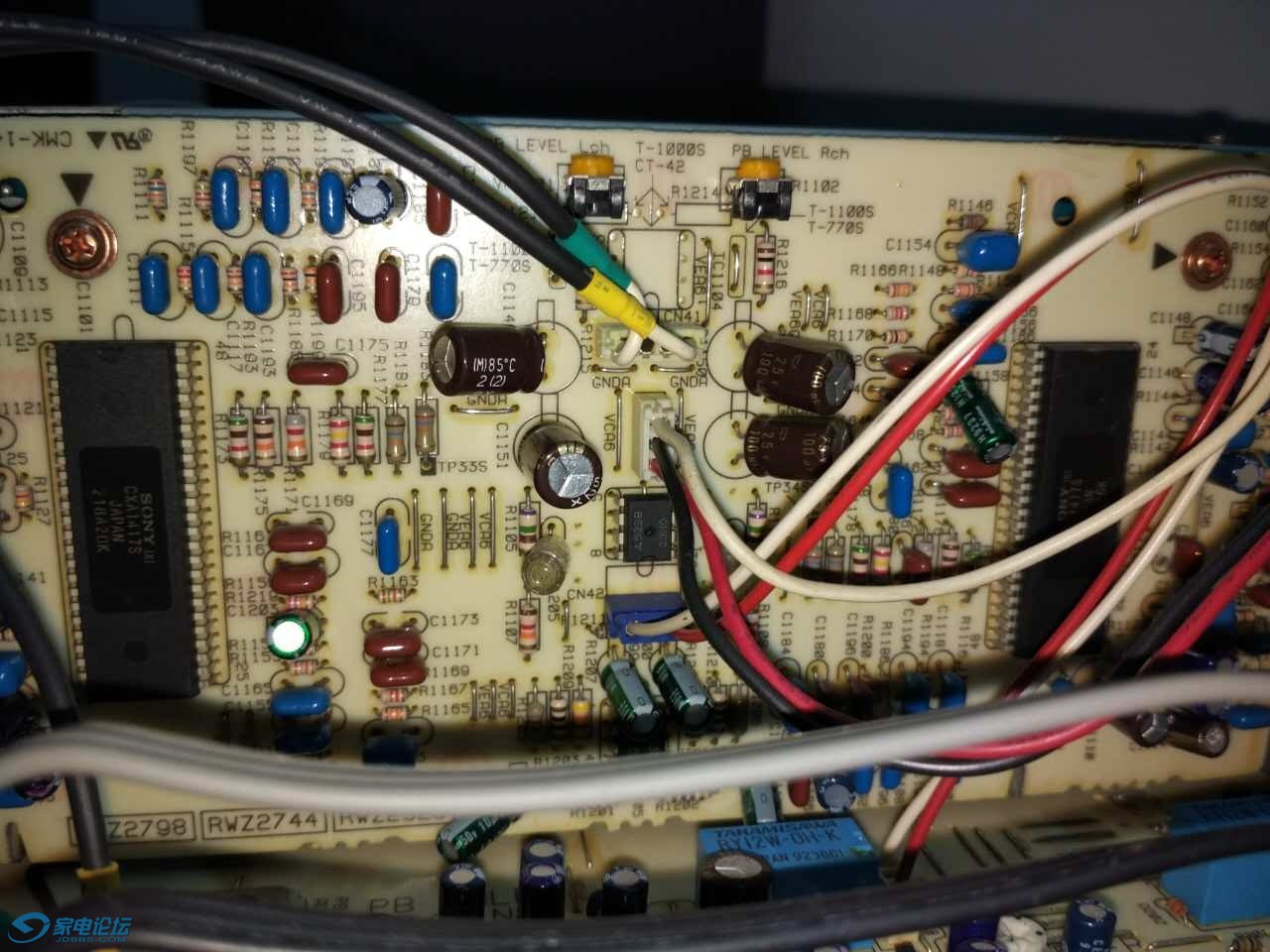

各种电路板

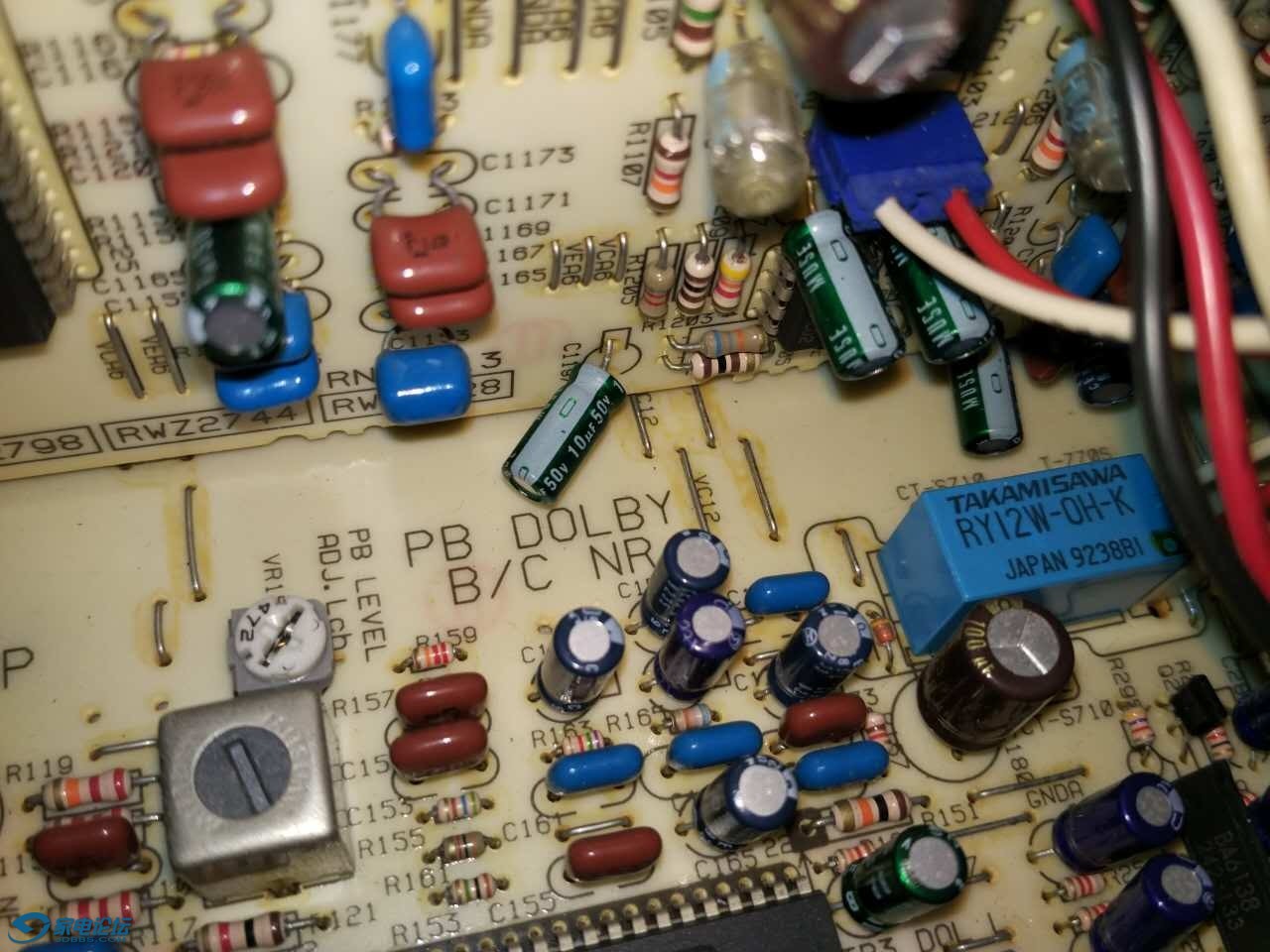

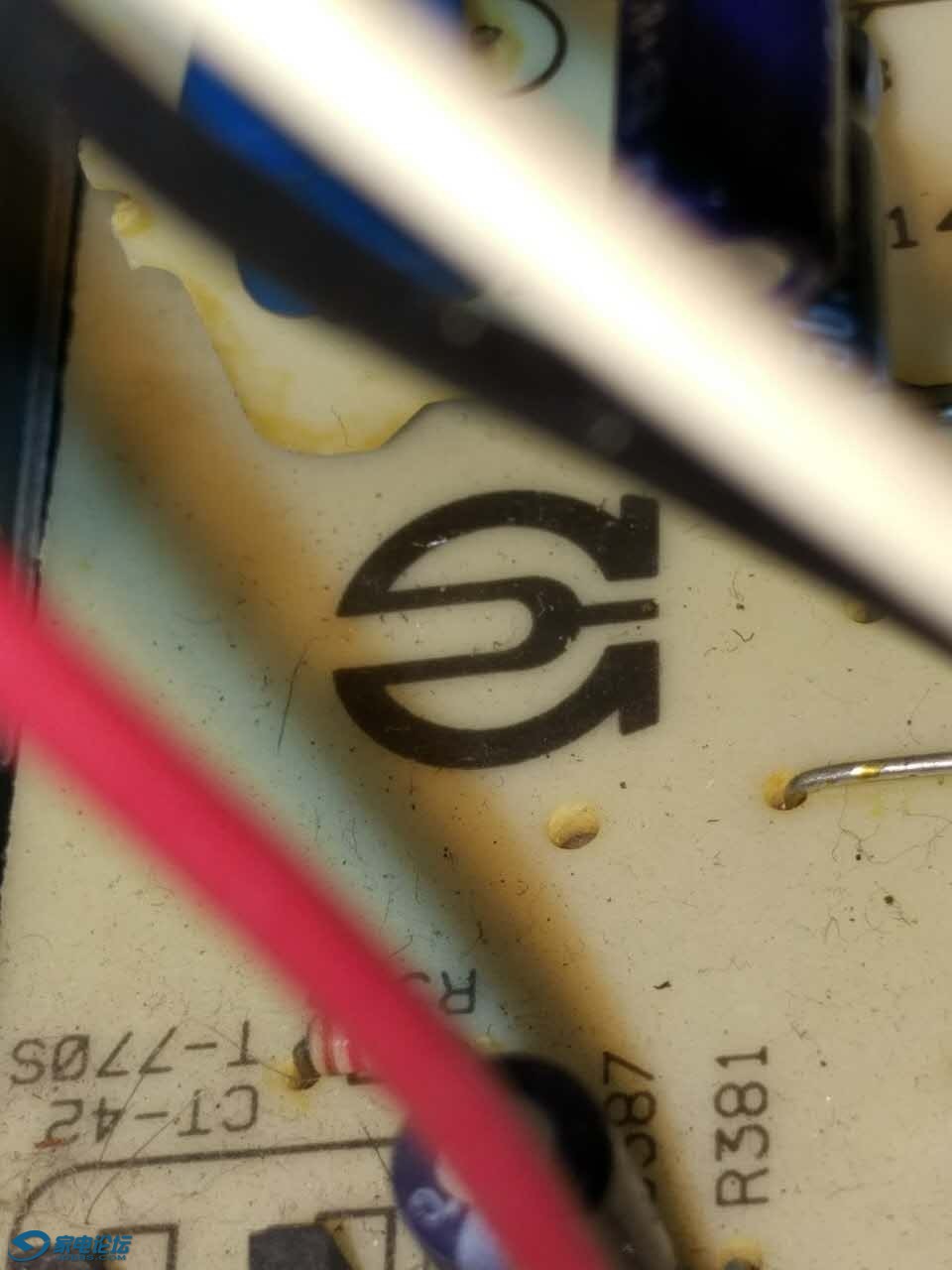

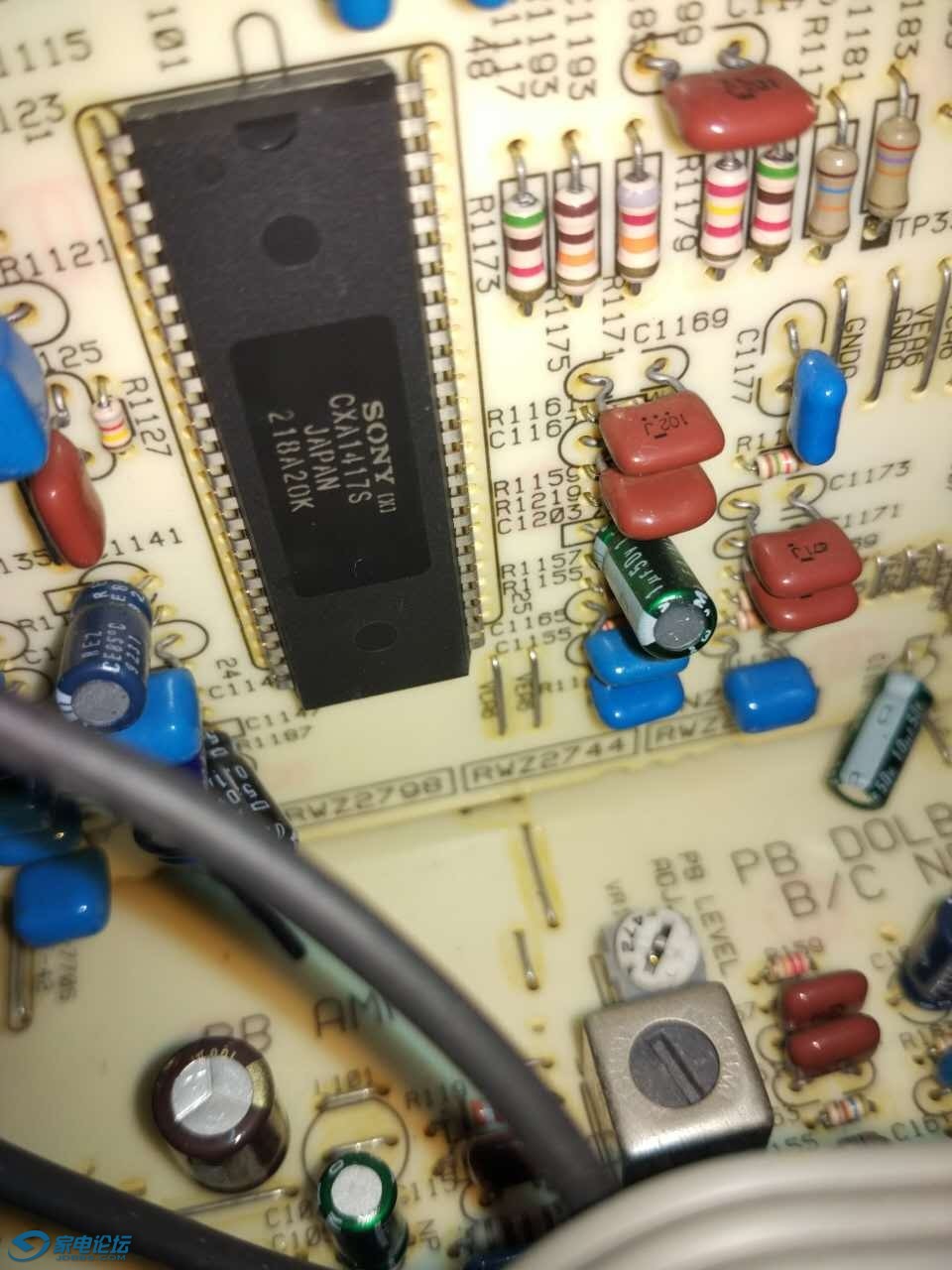

不知那个是杜比S的，大家查查资料应该不难，我就懒得找了

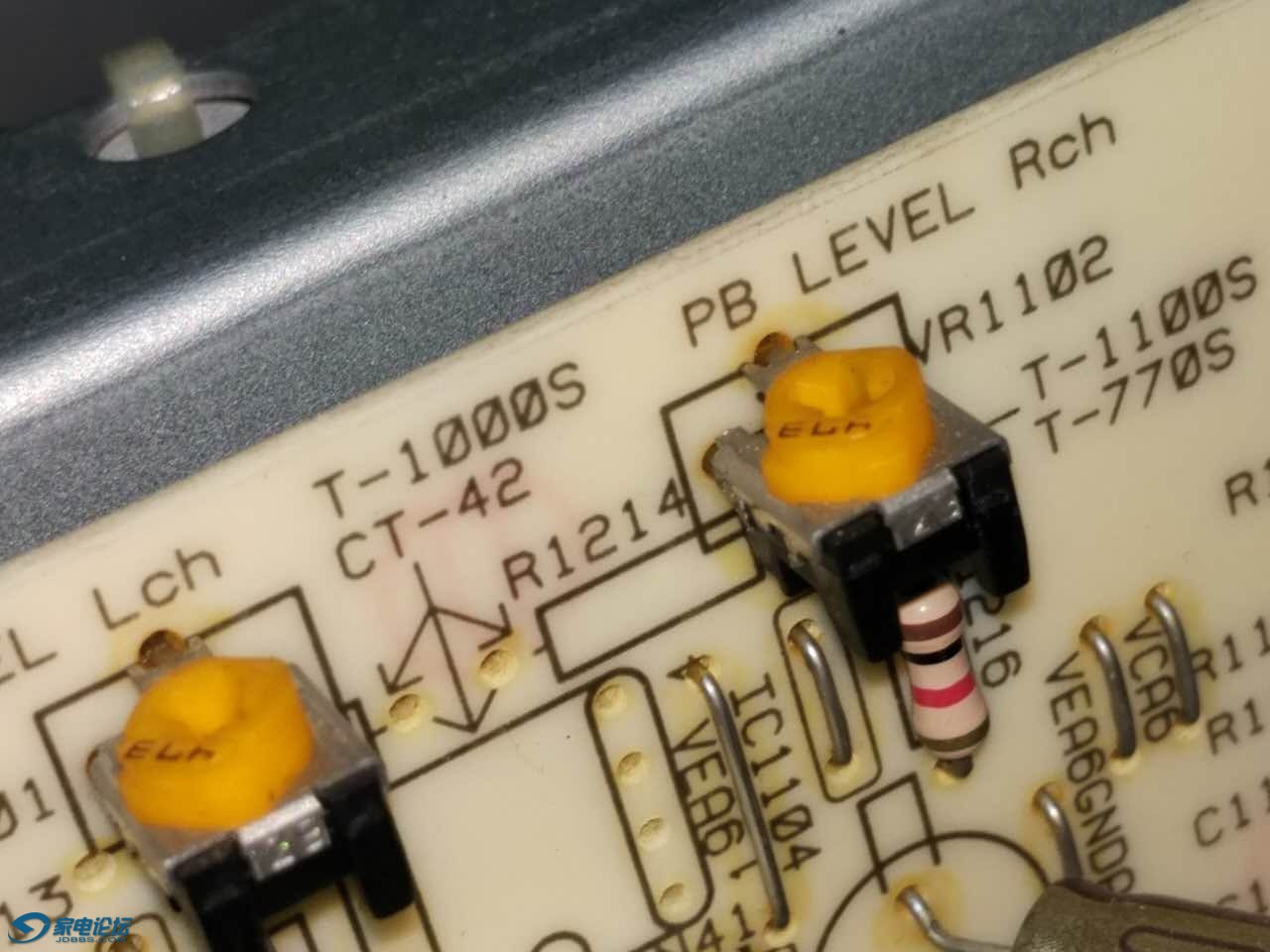

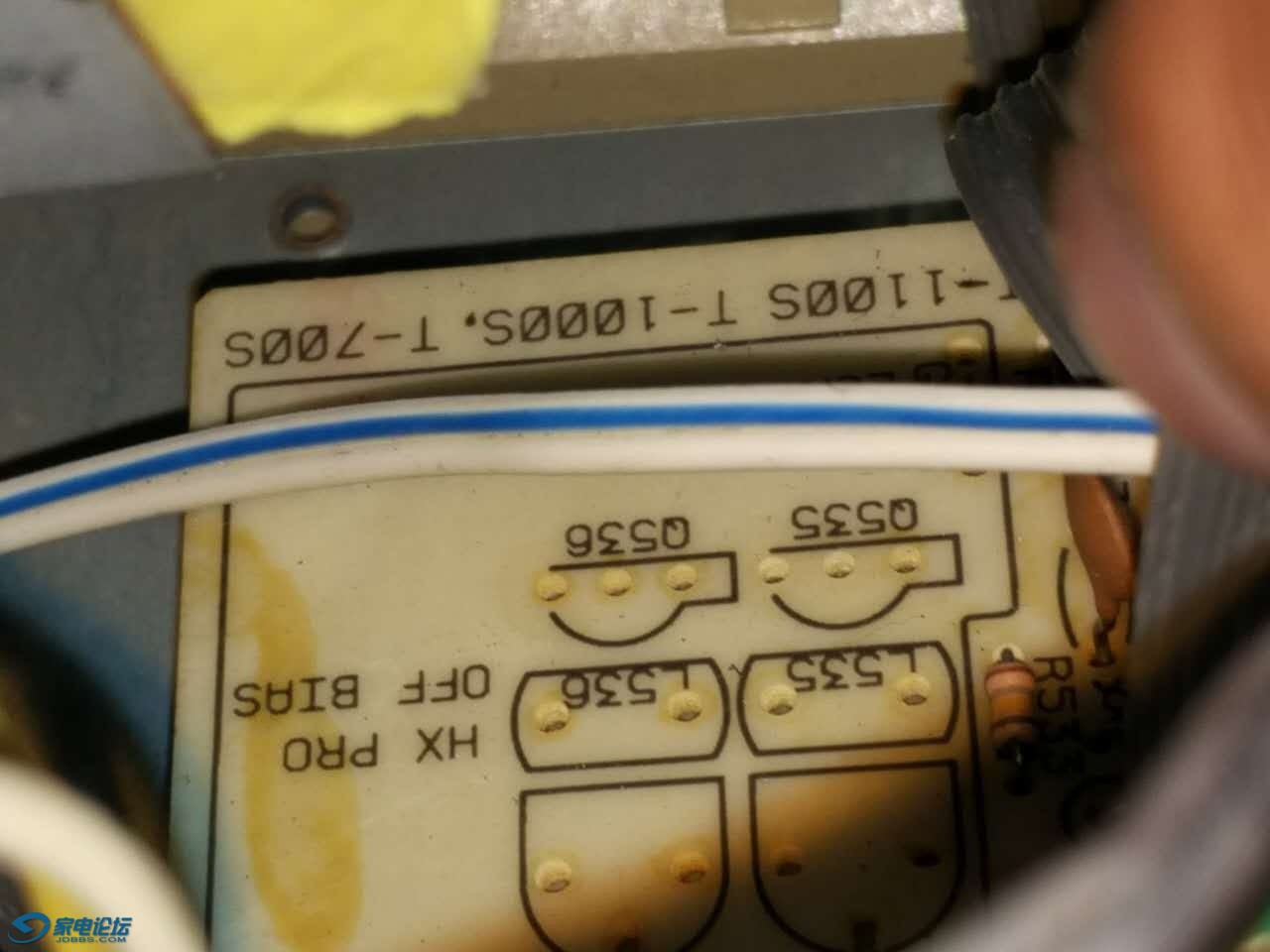

听说T-1000S，1100S都差不多的，电路板有些是通用的



受了不少网上说级别高，跟顶级的一样的电路板就买了，呵呵，大家有兴趣可以估估价格，迟点公布，谢谢观赏和指点！！！

JEEPSRT

能拆先锋后现代卡座和爱华后现代卡座机芯的绝对可以称得上是大侠！

liebdeckwm

yjb-bh 发表于 2016-8-2 20:43
真佩服老兄动手能力,有过t-1100s也不是直驱的,当初也换过加载皮带.也出现过老兄问题,定位器应该是没有问题 ...

嗯，这机器有杜比S，不错的卡座。
同意yjb-bh的判断，应该是加载齿杆与齿轮的位置没有对好所致。先锋后期三磁头卡座的机芯都是一样的（就这款），我一台先锋机换加载皮带也碰到这个问题：其他功能都正常，就是开舱后在一、二秒内舱门冷不丁突然关上。这个概率大概为十次中有二、三次吧。概率虽然不算很高，但用着感觉也是不爽，常常在你取出或放入磁带一半时突然关门，把磁带夹住。。。。我判断是加载齿轮错位，但错得不多，应该处于临界状态吧（所有并非每次都会自动关门）。因而我进行了小小调整，将齿杆与齿轮错开一至二个齿，从此卡座正常。因为已经好几年过去了，我现在已记不清当时的调整方向（顺时针还是逆时针）了。应该是我当时运气好调对了方向。。。

逆行鲨

你这帖子来得太及时了！我的先锋CT-A9机芯现在也遇到进出舱不到位的问题，你其中一张图片应该是齿轮对位图！谢谢了！

sdo_pcm

能够将卡座拆成这样，装上去还能动绝对是大侠风范！我曾经也拆过卡座，但不敢太深入！玩这个一定要电路知识强悍才能复原

valoon

liebdeckwm 发表于 2016-8-3 14:53
嗯，这机器有杜比S，不错的卡座。
同意yjb-bh的判断，应该是加载齿杆与齿轮的位置没有对好所致。先锋后 ...

实在很难调整得好啊
