时隔多年 有请GY 推荐一个usb插线板 更新：入手小米

剑木

接线板好用的很多. 买些工业用的,便宜实用.

不能忽视的真相

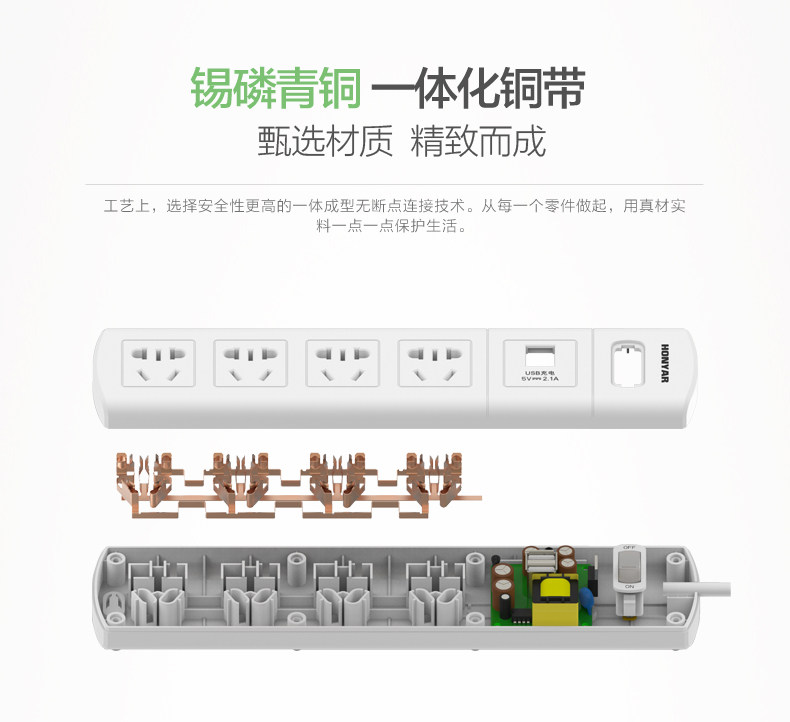

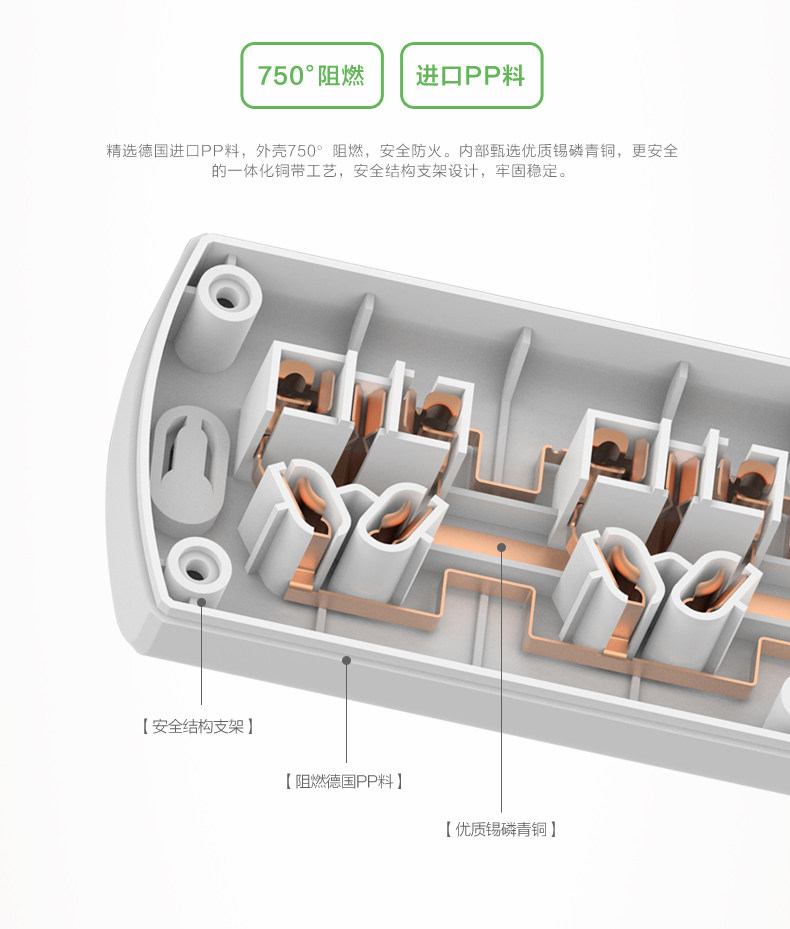

GY  发现一个鸿雁  最大“合计”才2。1a  小了
https://detail.tmall.com/item.ht ... 112&ns=1&abbucket=8

不能忽视的真相


内容来自Android手机客户端

不能忽视的真相

描述:请输入描述





正面插座挡板比小米的好太多了，小米的超难插


开关是插座和USB都关断的

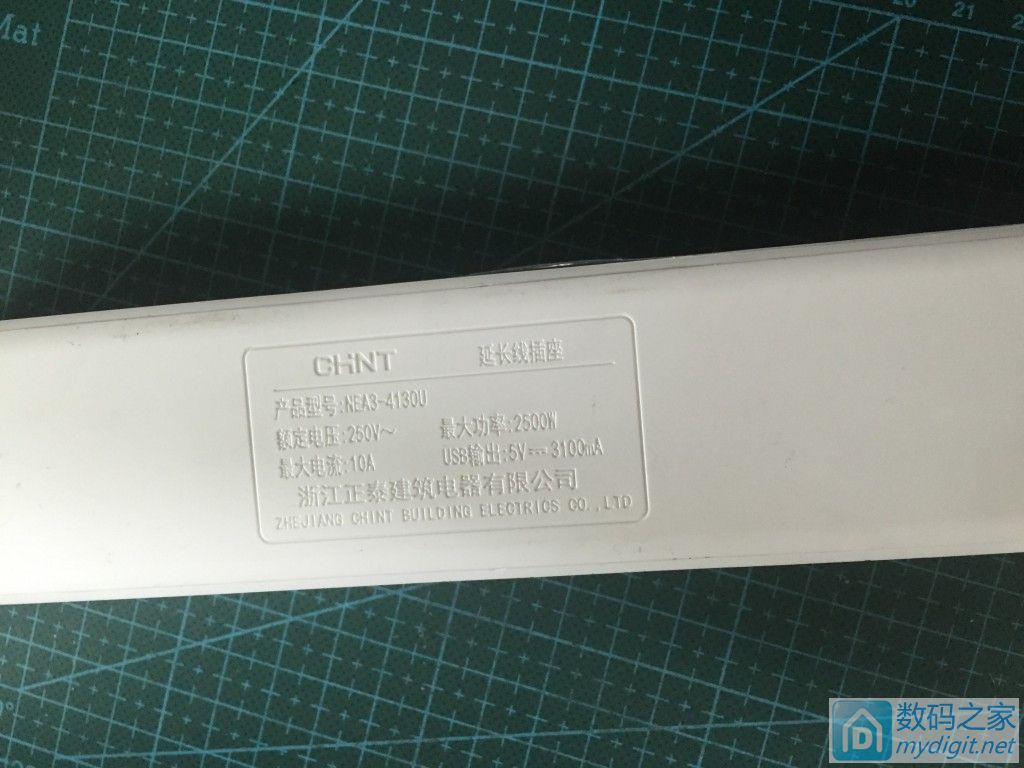

反面参数齐全


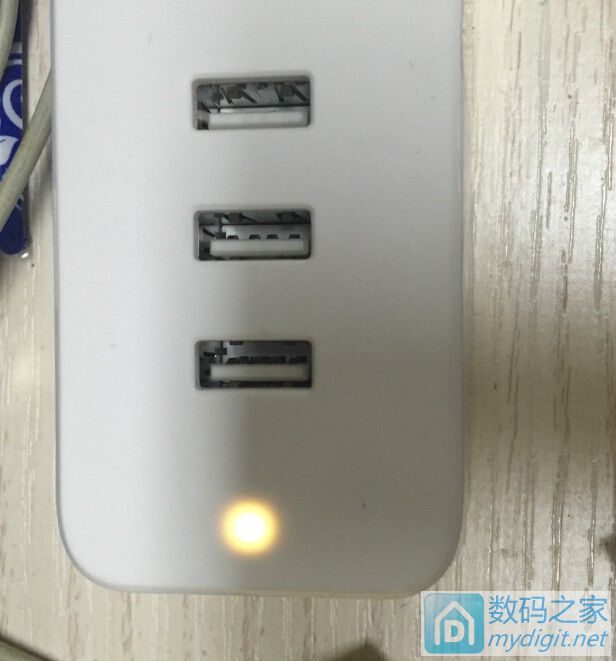

指示灯太亮了点

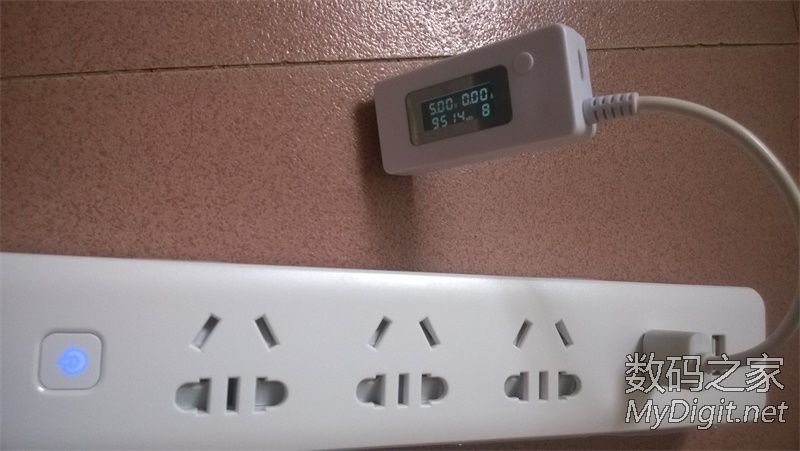

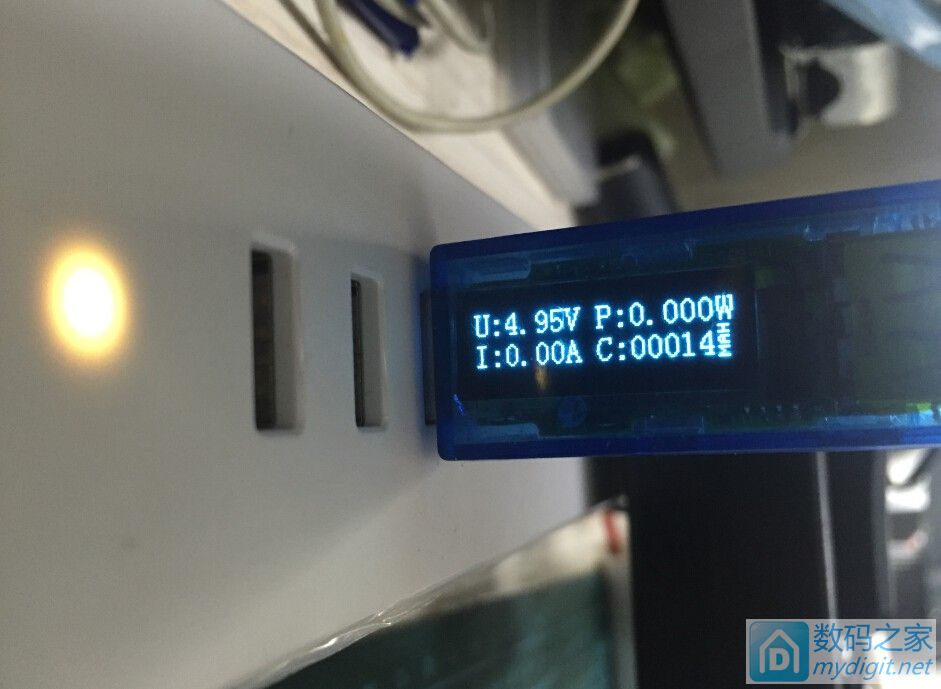

空载电压

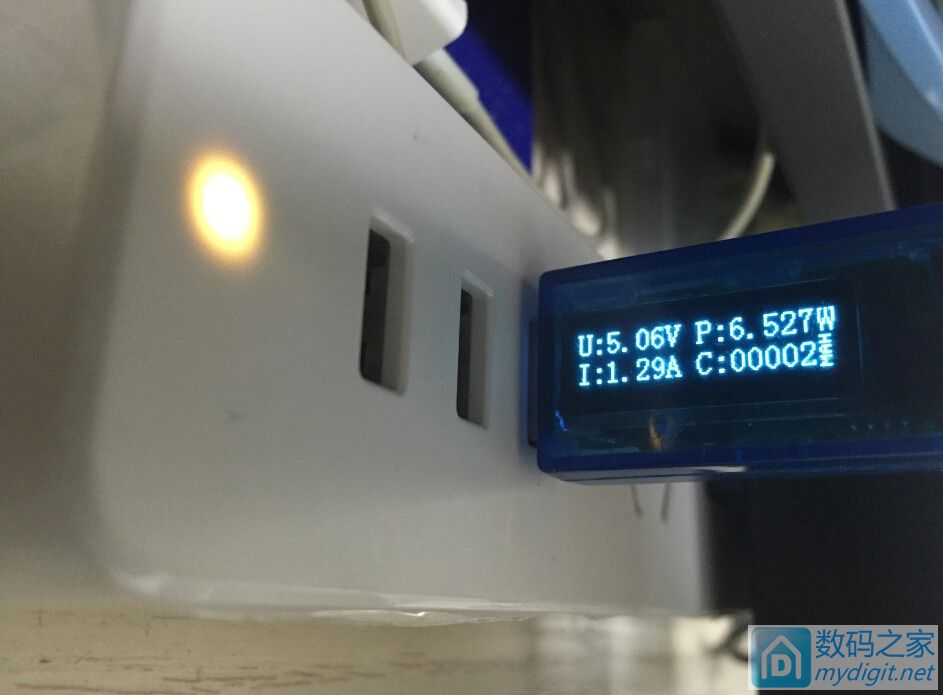

冲iPhone6的电压电流


负载1A的电压电流

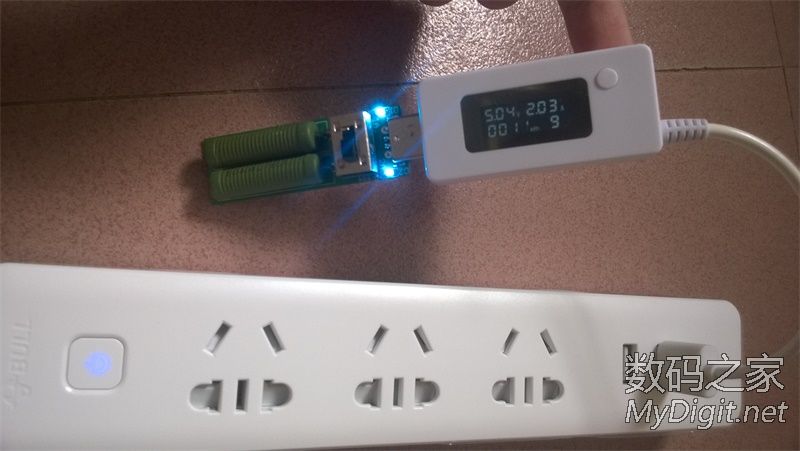

负载2A的电压电流


负载2A+充iPhone6的电流，3100MA还有多，足量

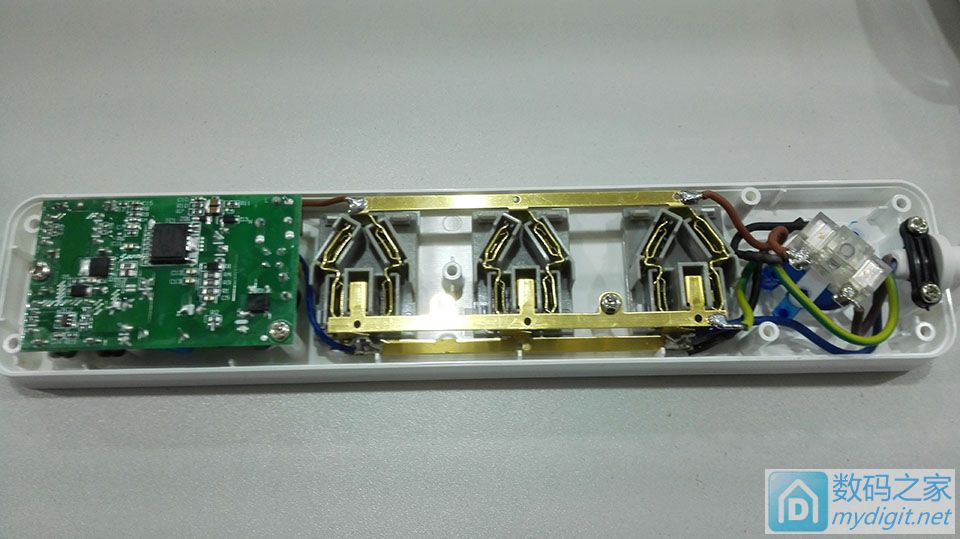

开拆，一体铜条

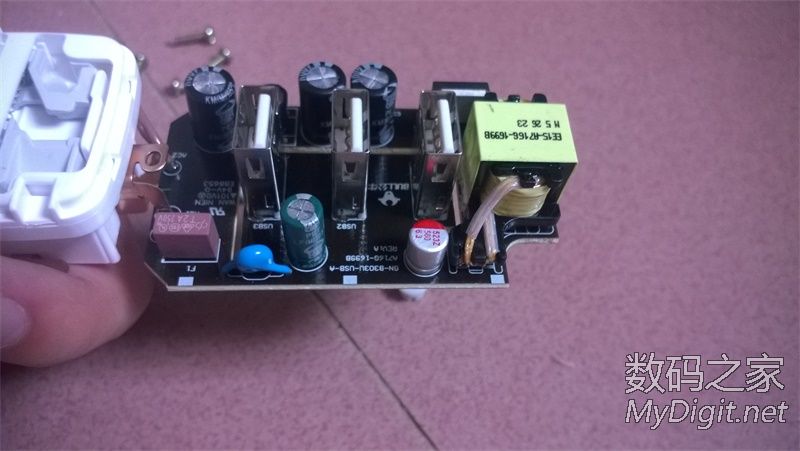

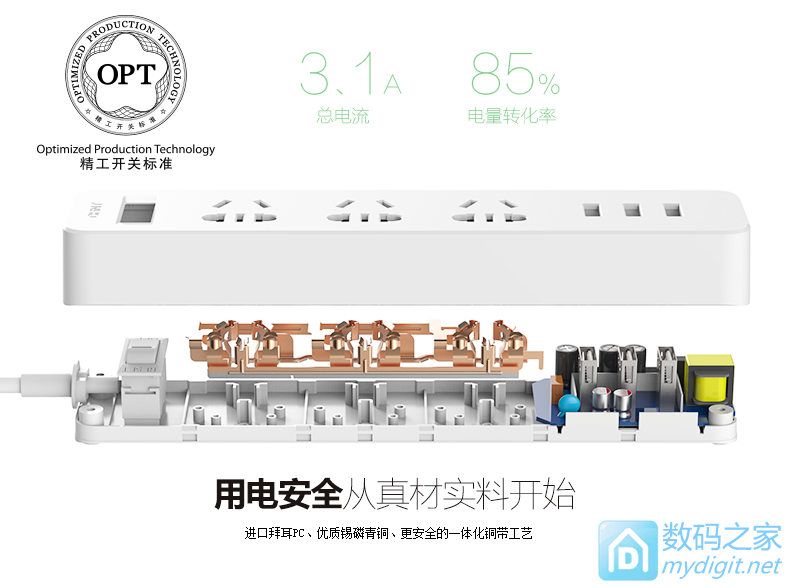

USB充电器，正面懒得拆了，上官网图

不能忽视的真相

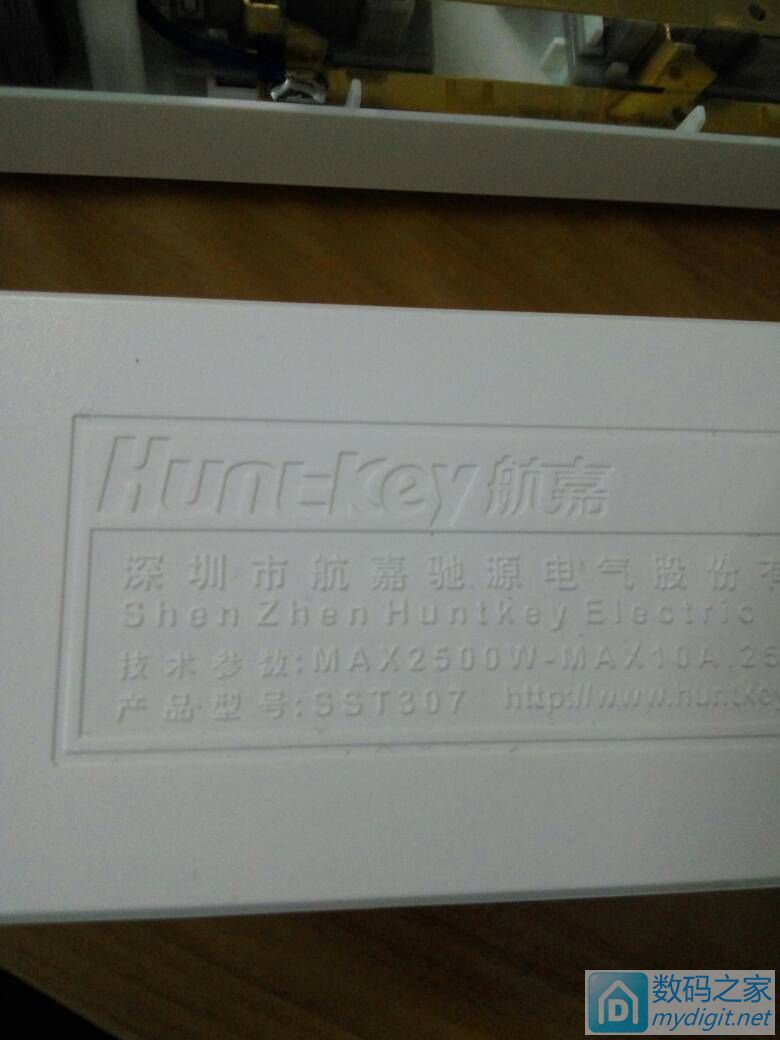

描述:航嘉usb插座 快充插排插线板

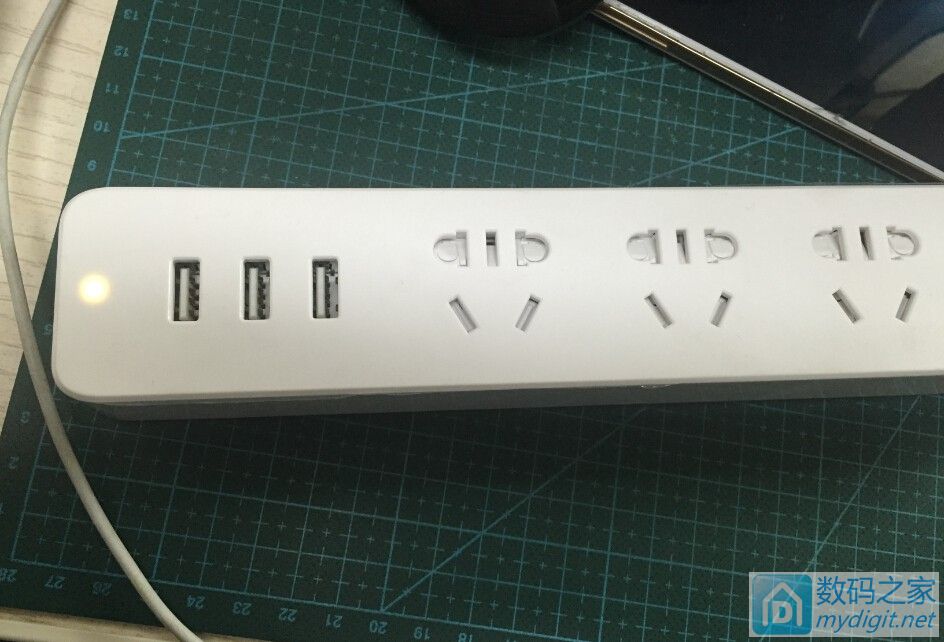

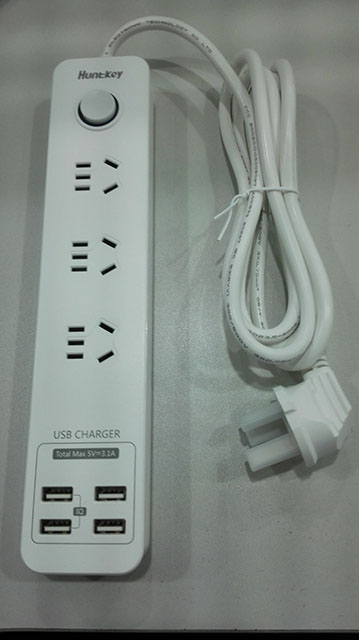

全貌，外观中庸，并不是太抢眼，低调，奢华不知道，有没有内涵下面大家就能看到了。

USB口特写，3.1A大电流，带IQ只能识别，自动识别电流。82%的电流转化率。

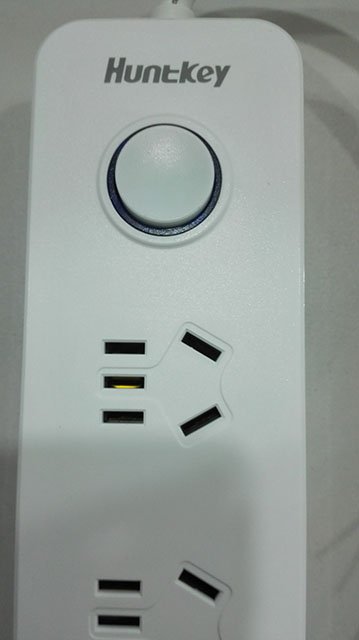

开关与电器插头的特写，国标。非万能插座哈哈。

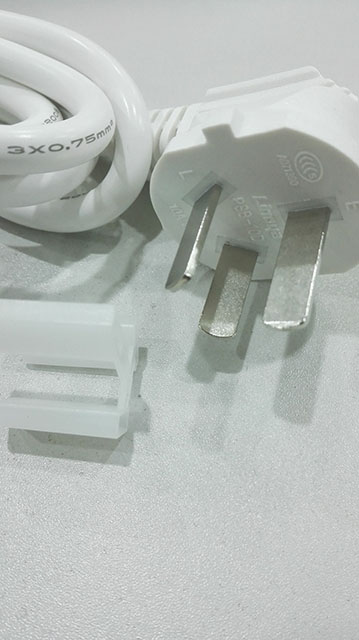

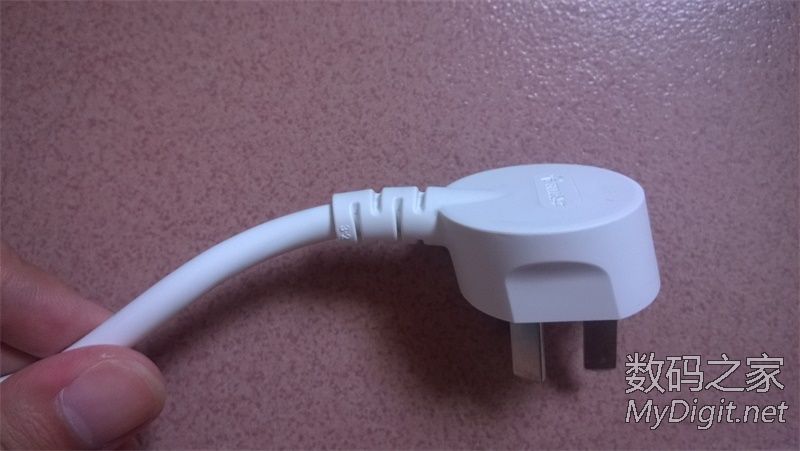

插头。挺不错的，我是不是应该拿锉刀挫开看看是啥材料啊哈哈 。。

螺丝和本次用的工具，网上买的老A工具，这套工具不好。刀头上有磁，可是一插进手柄里就没磁了，与手柄吸附磁抵消了。

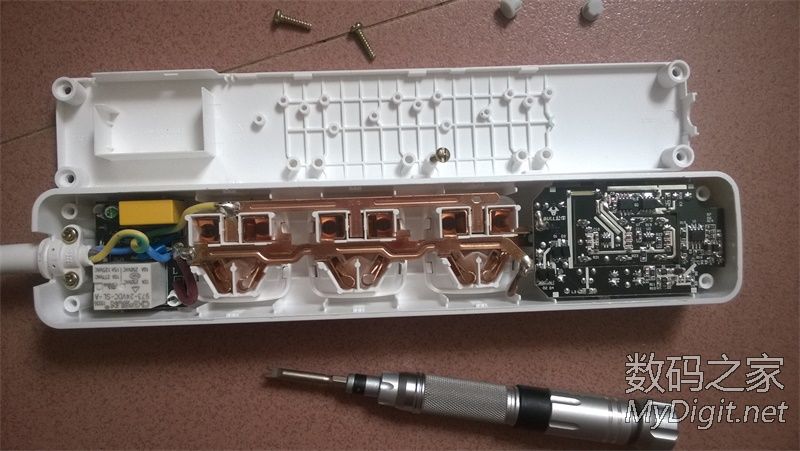

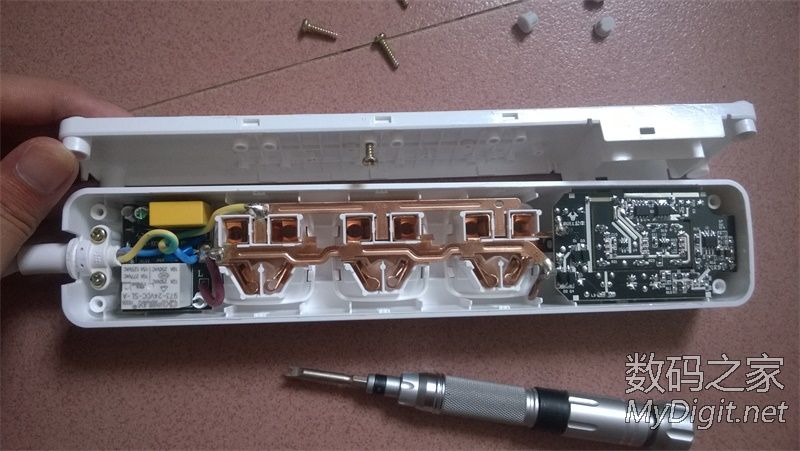

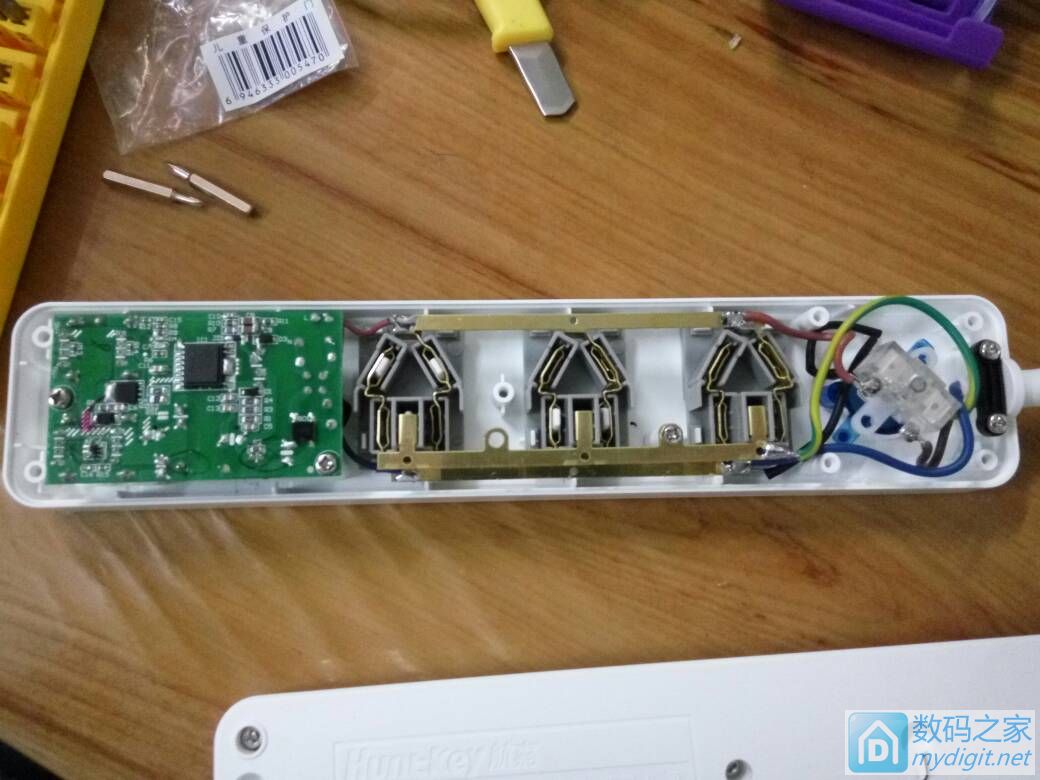

开壳全貌。一体的铜片。厚度可以。

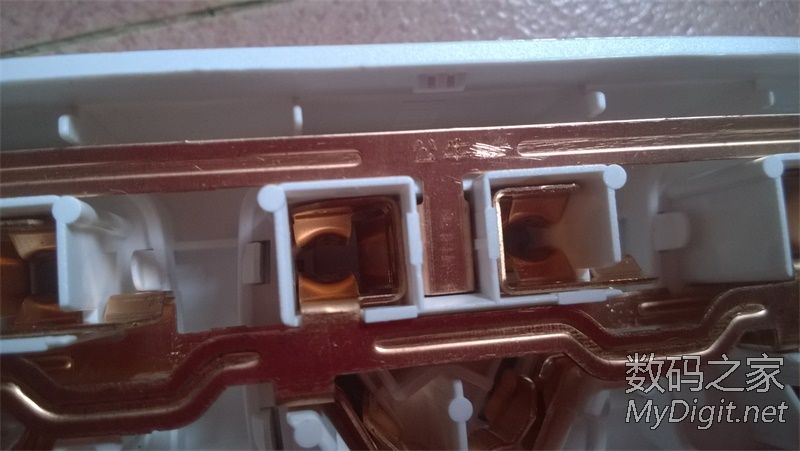

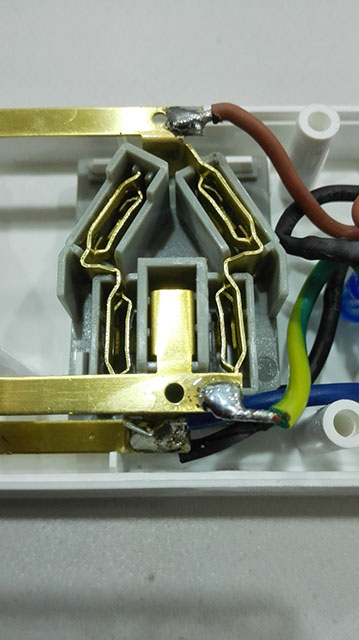

焊点和铜片的特写。焊点比较饱满牢固。

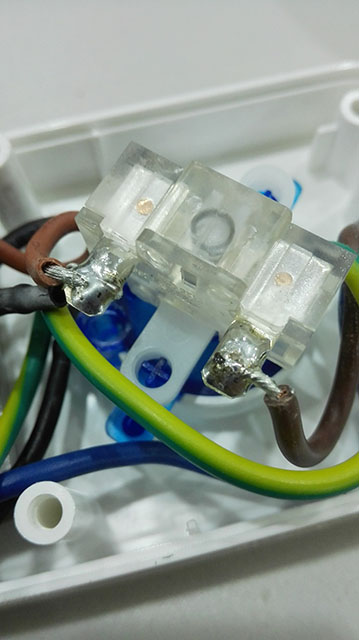

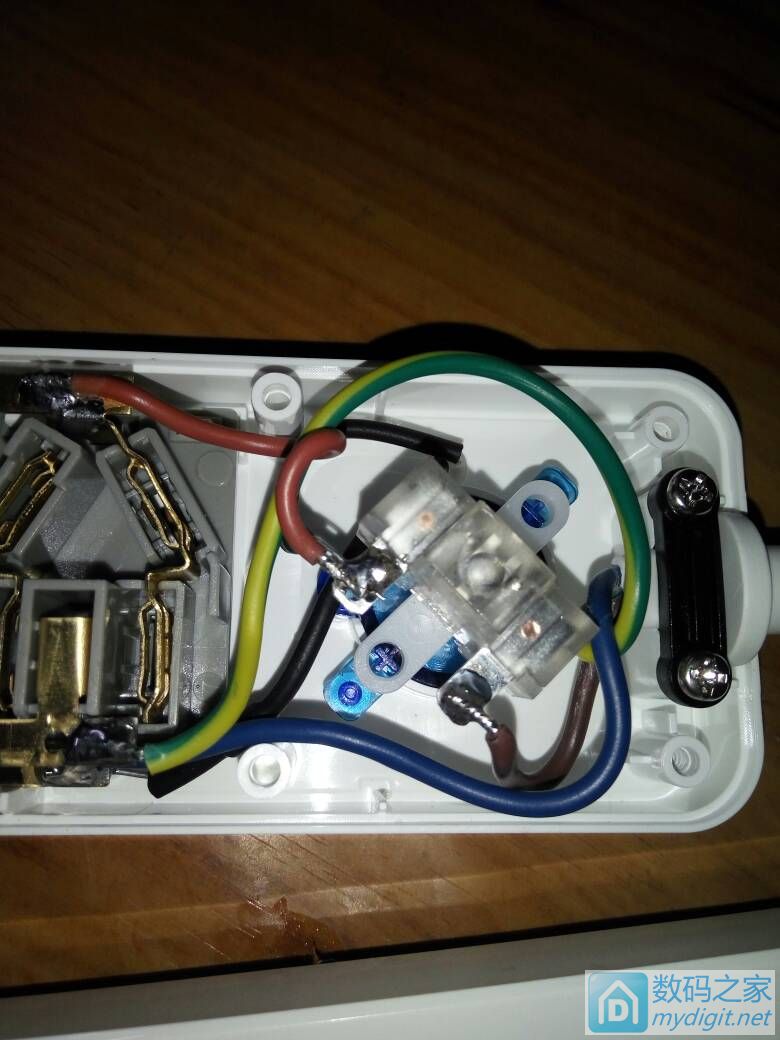

开关和焊点特写顺便还能看见用的线材的情况。还不错，但不是大型家电用的。

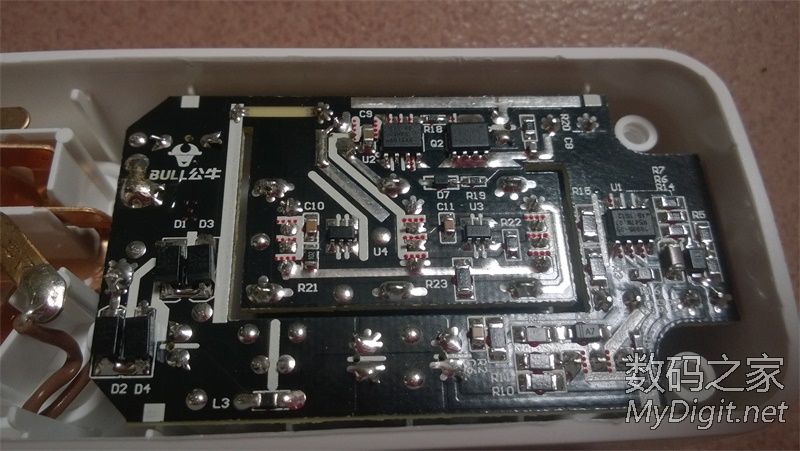

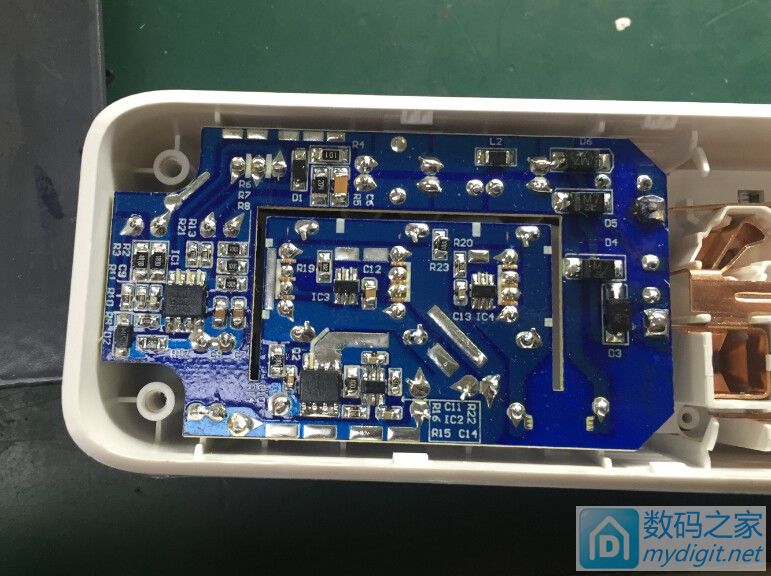

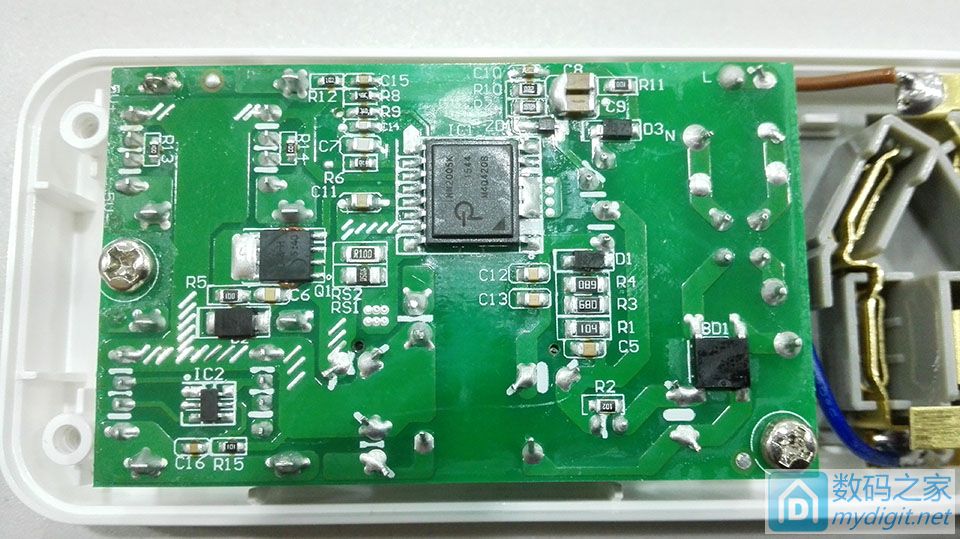

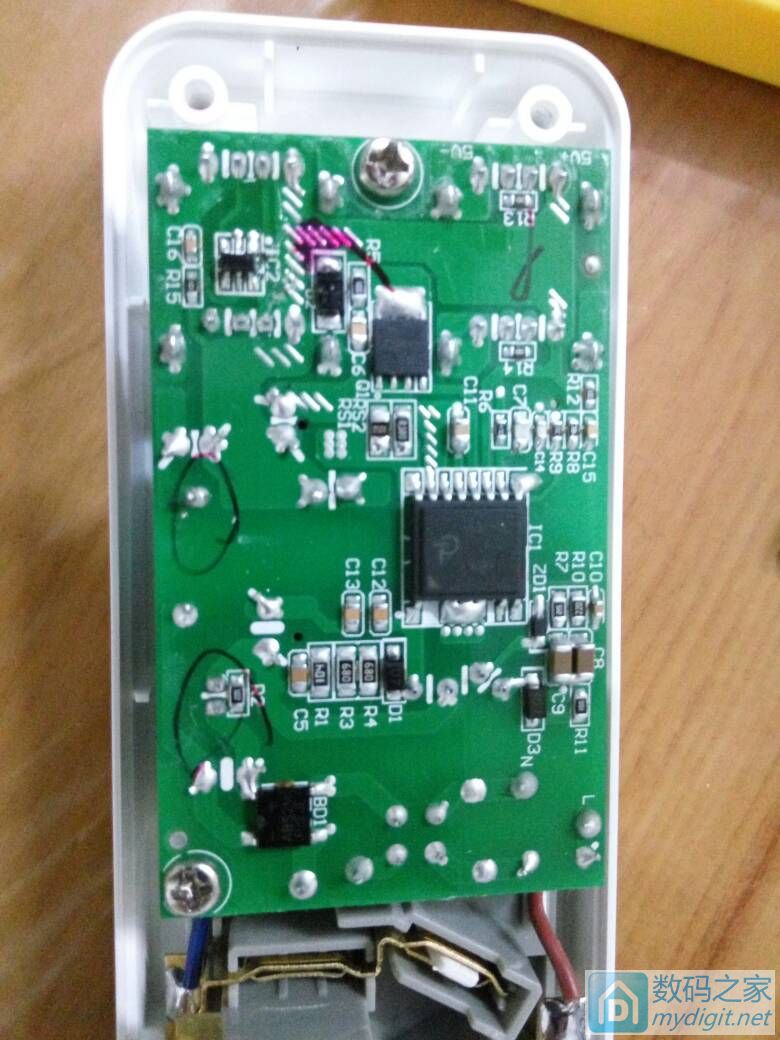

USB充电板背面。

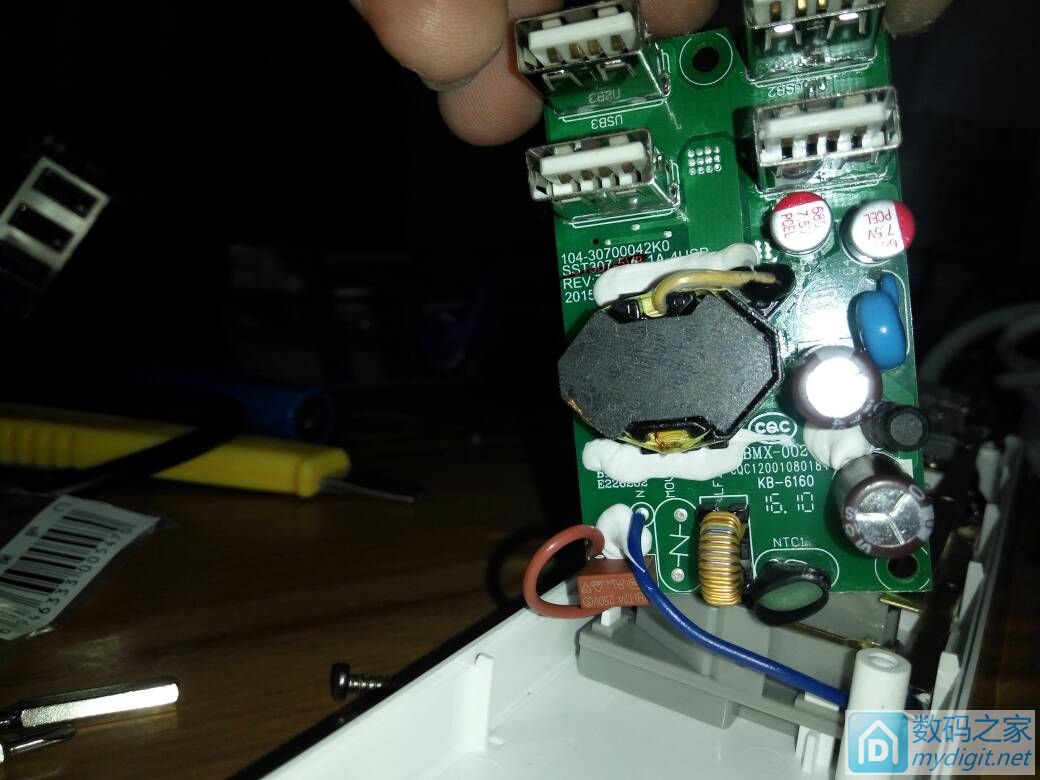

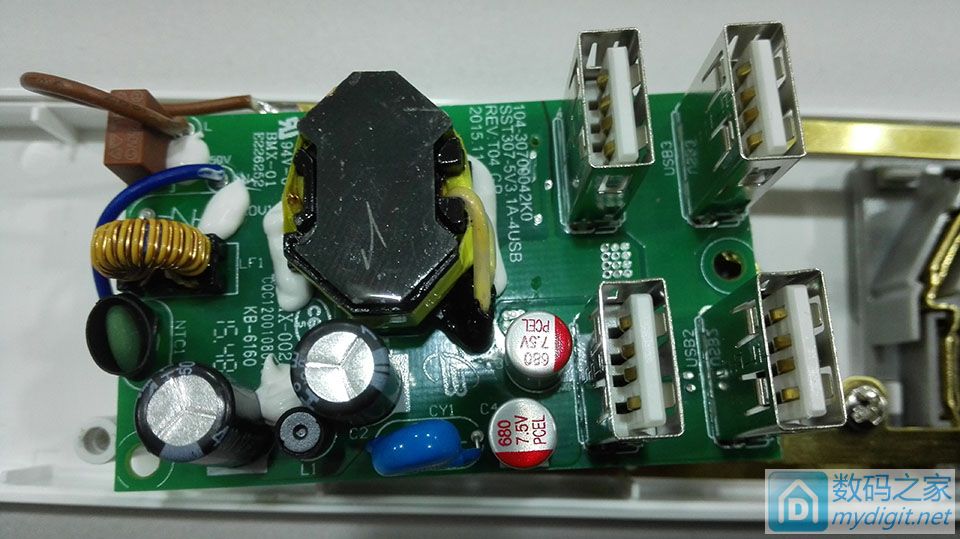

USB充电板正面，大家可以对比下论坛其他高人做的双U口，看看有啥差别。

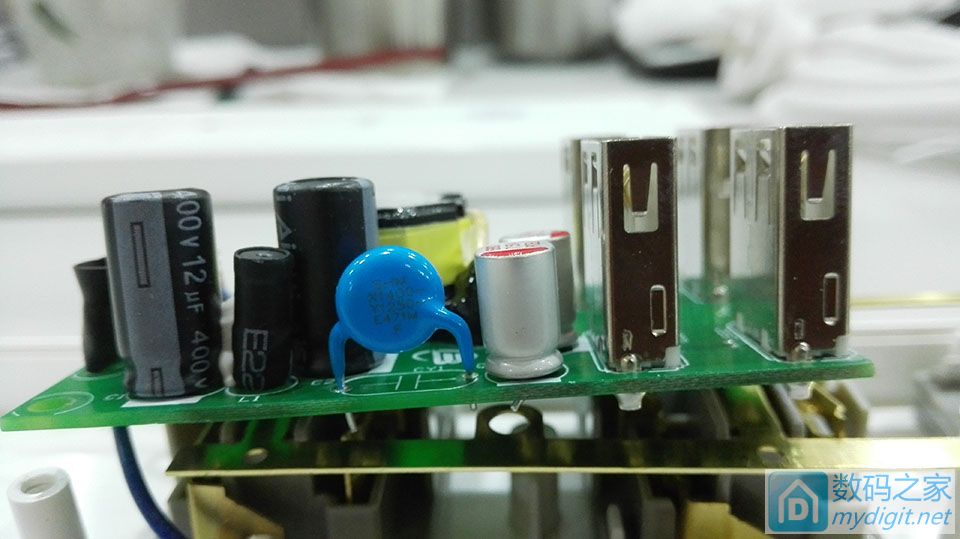

电容和压感。USB口劲比较牢固。

不能忽视的真相

描述:请输入描述

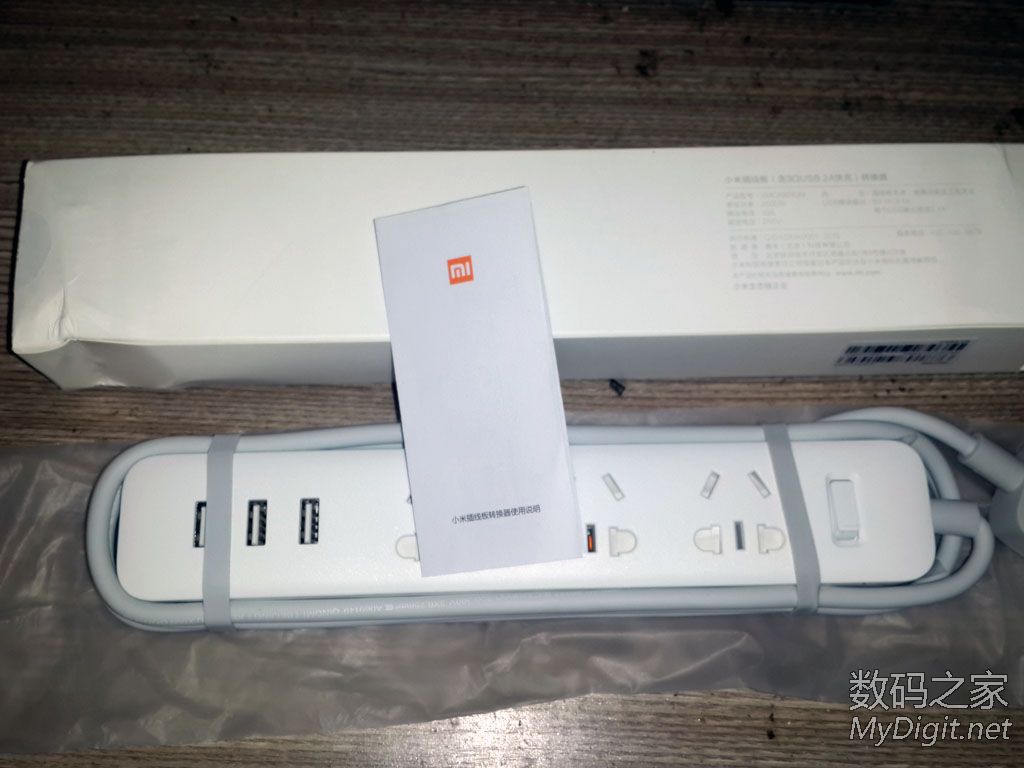

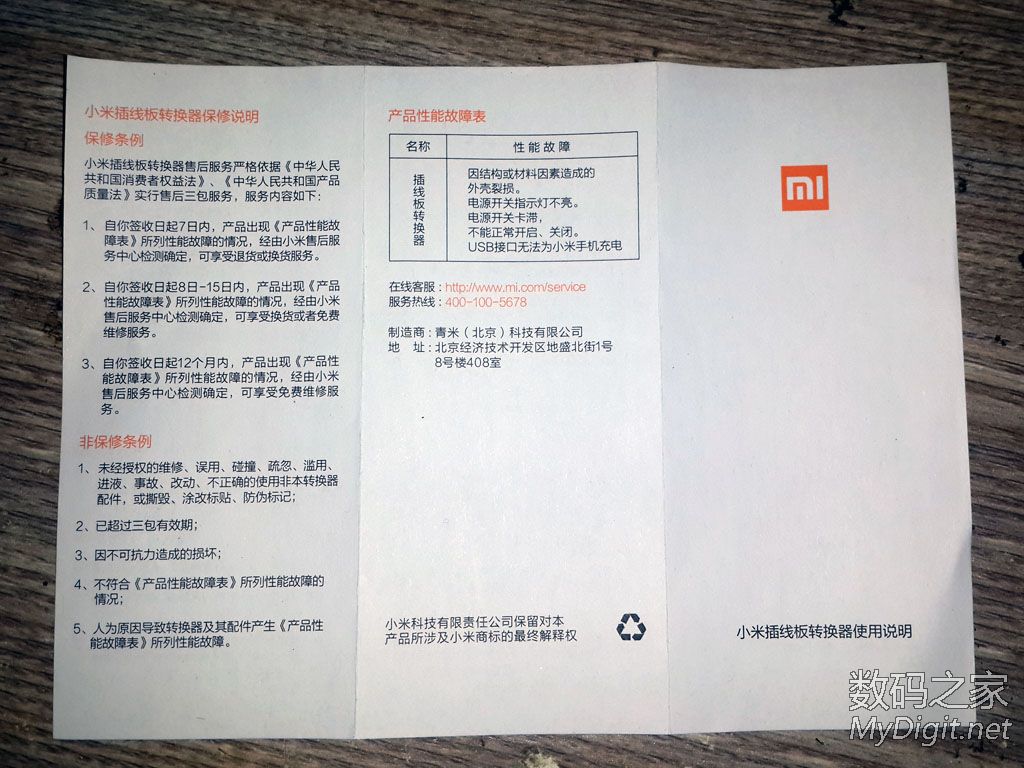

说明书，

背面

拆下皮套

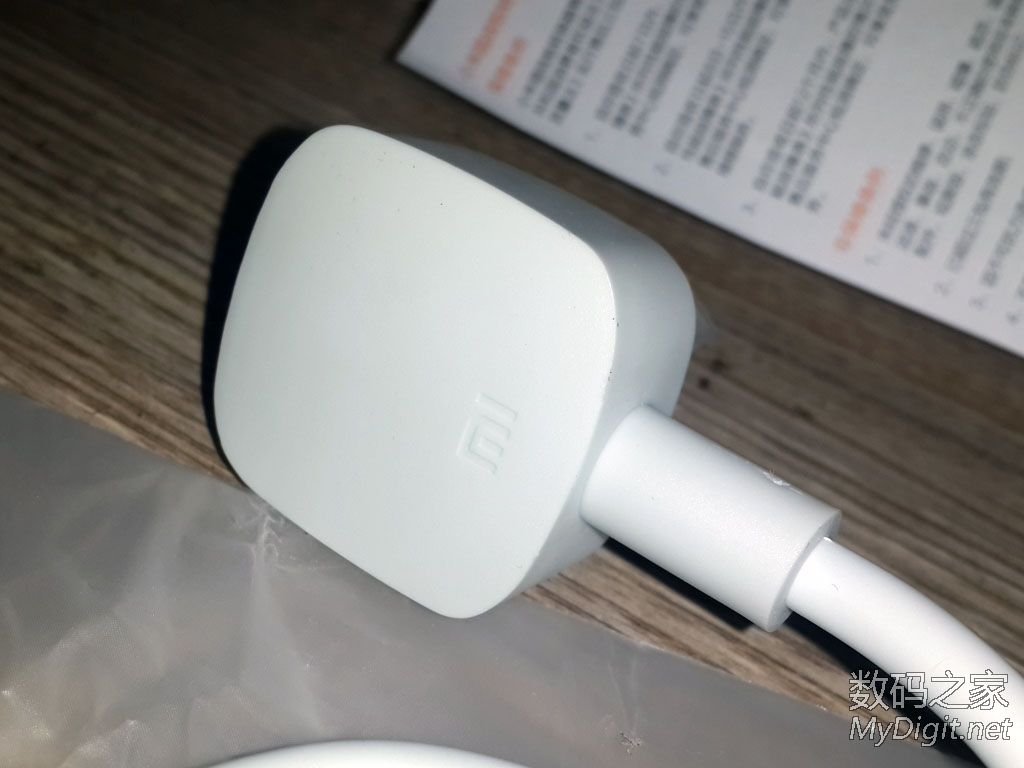

插头上的小米LOGO

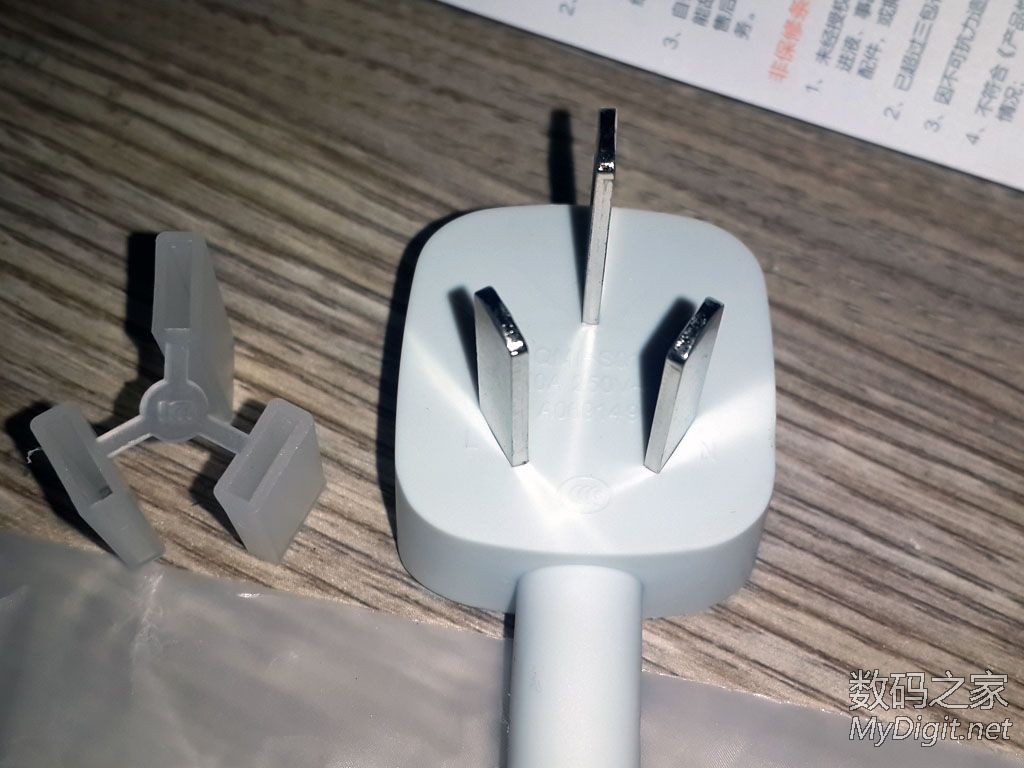

插头也是250V10A规格

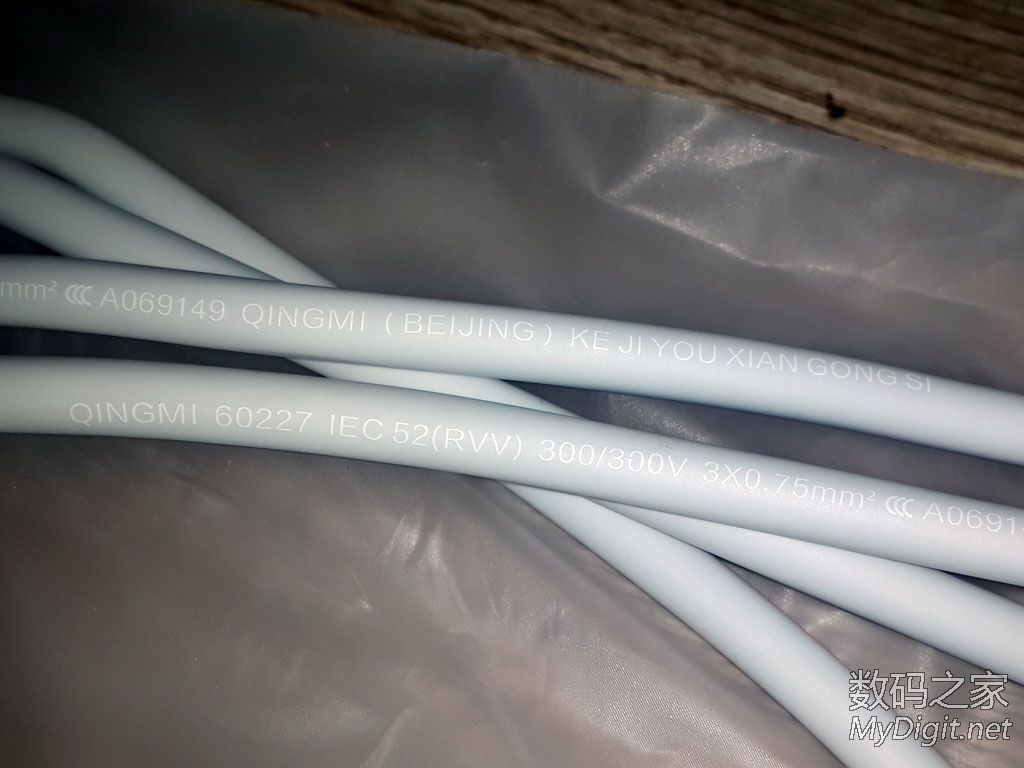

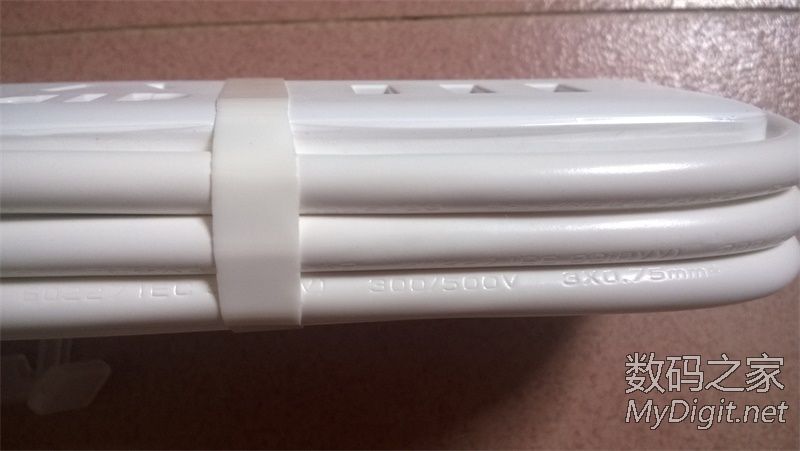

电线3*0.75平方，这里不得不吐槽，0.75的线跑10A，温升会很大的，
一般铜线的最大载流量是每平方10A，小米达到了每平方13.3A，略微超额，有节缩成本的嫌疑，如果能用3*1.0mm的线就完美了

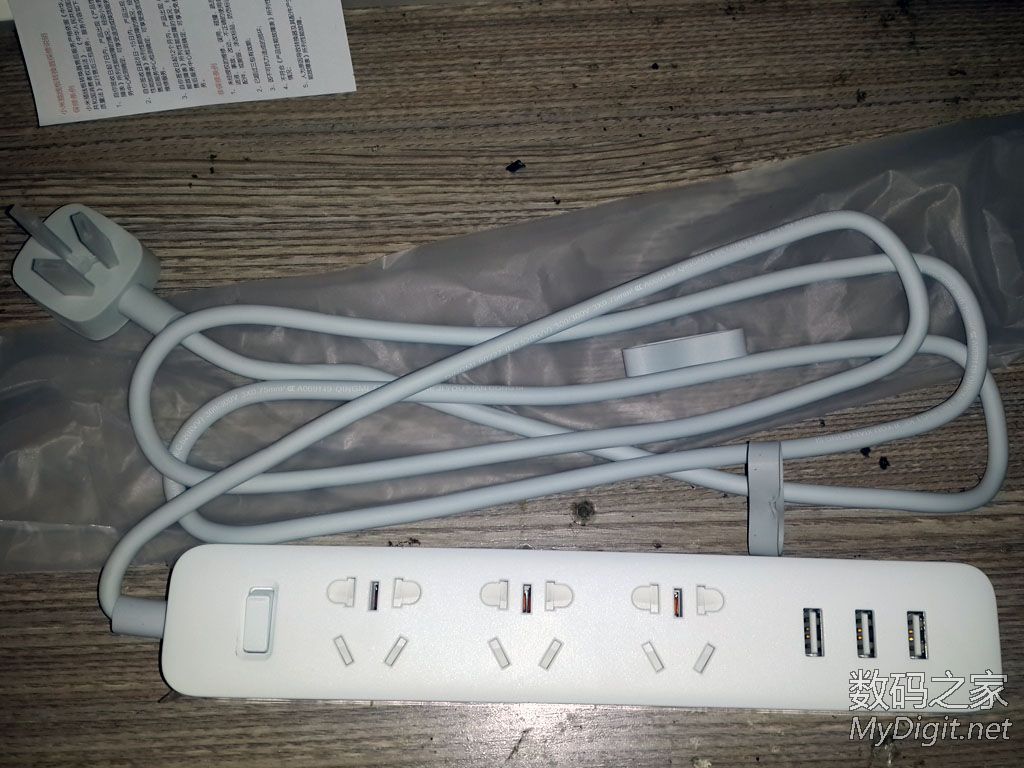

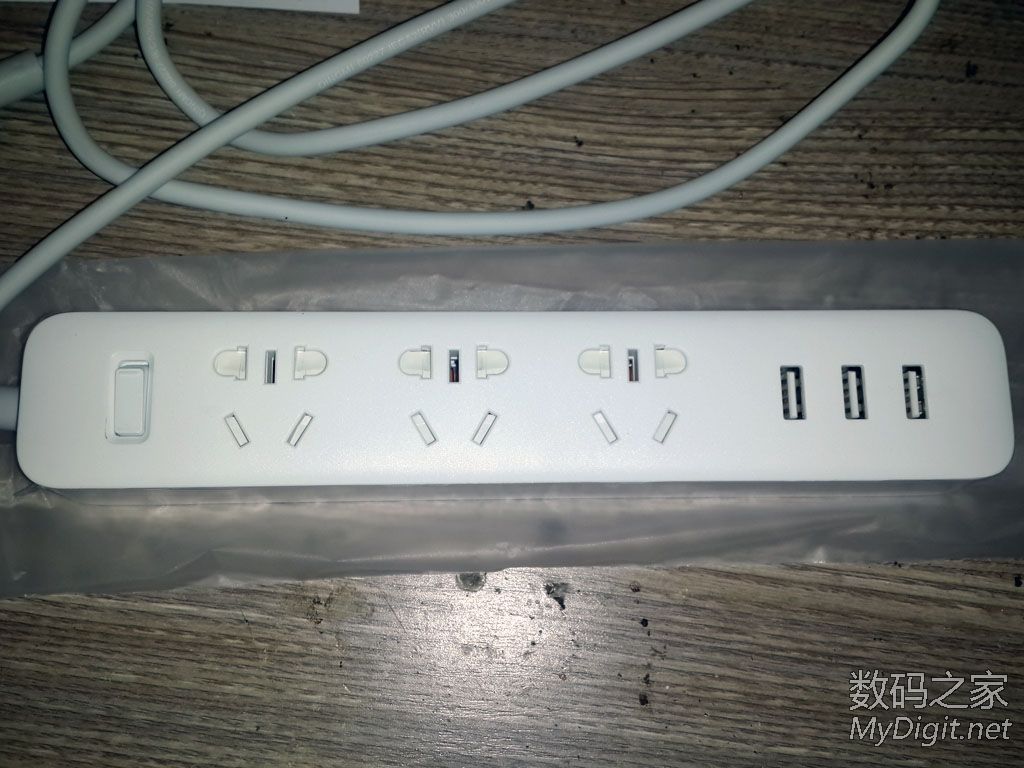

插排本体

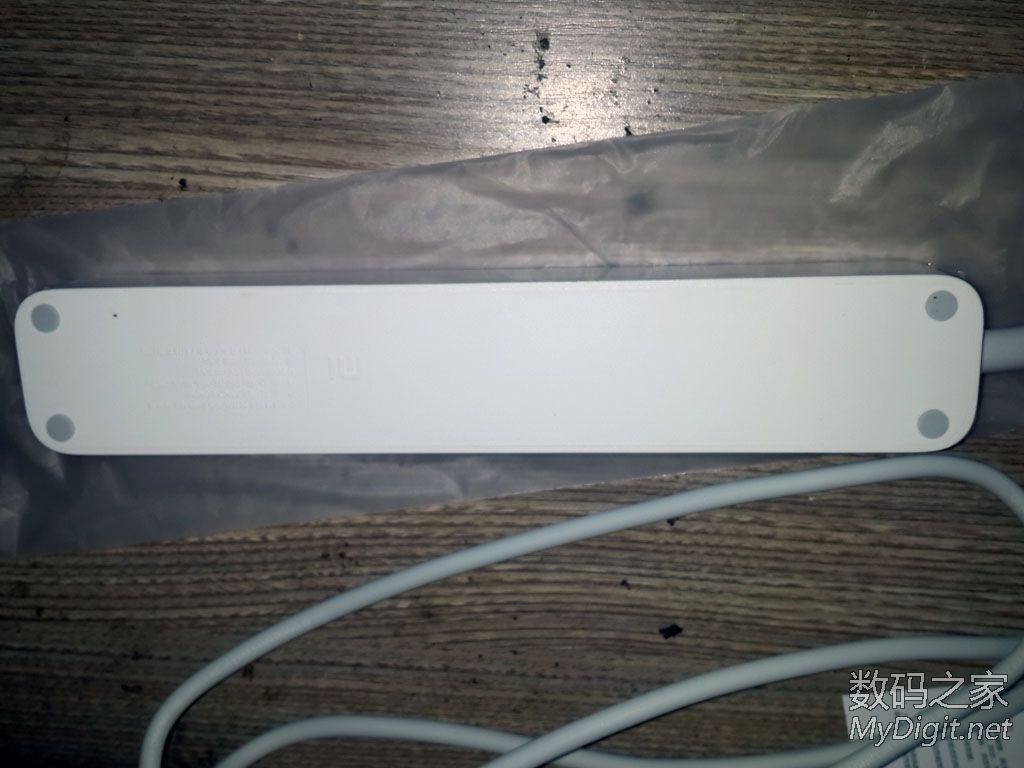

背面

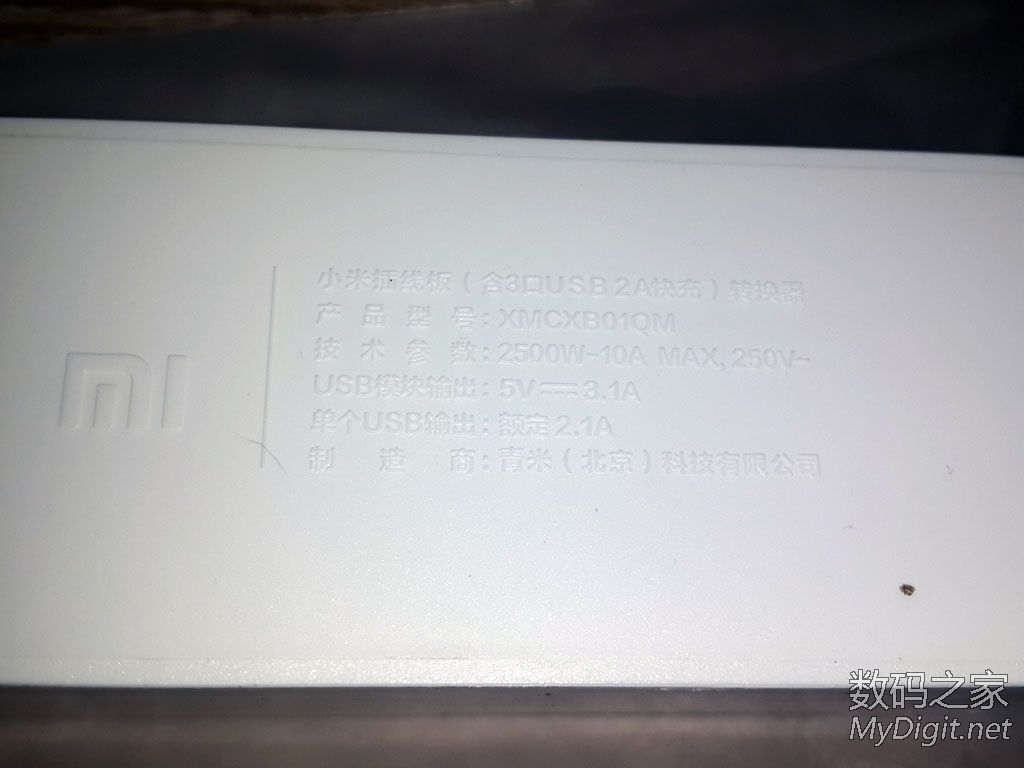

背面也有字

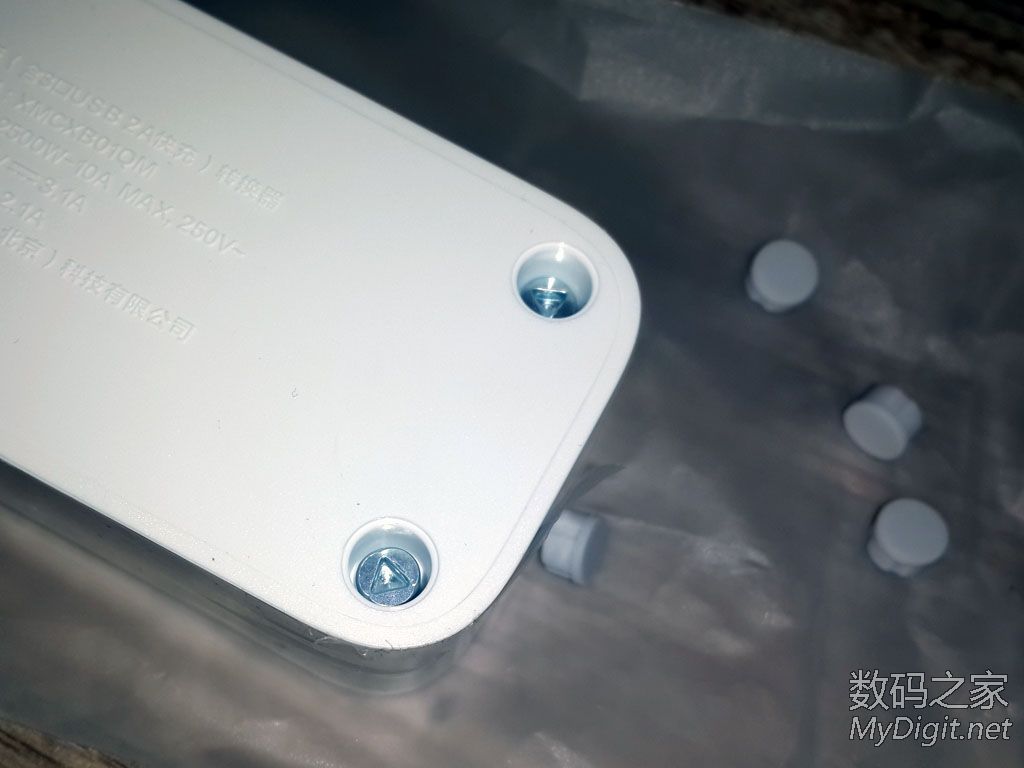

脚垫下方有特种螺丝

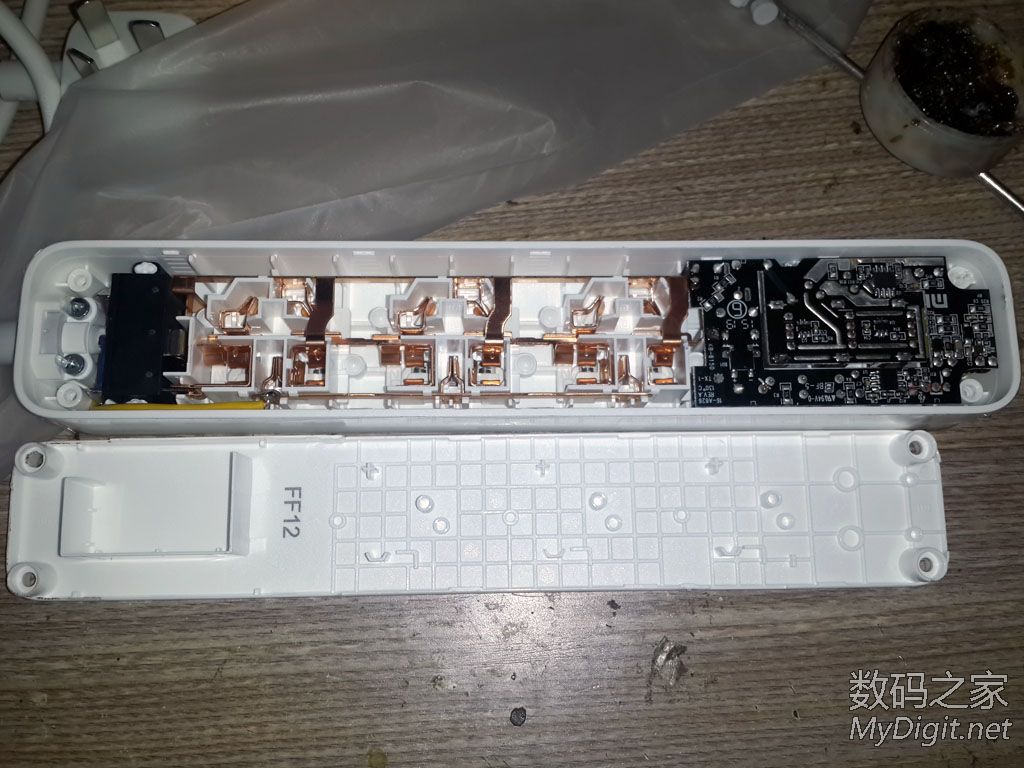

拆开

楼下继续



焊下焊点，取下电源部分

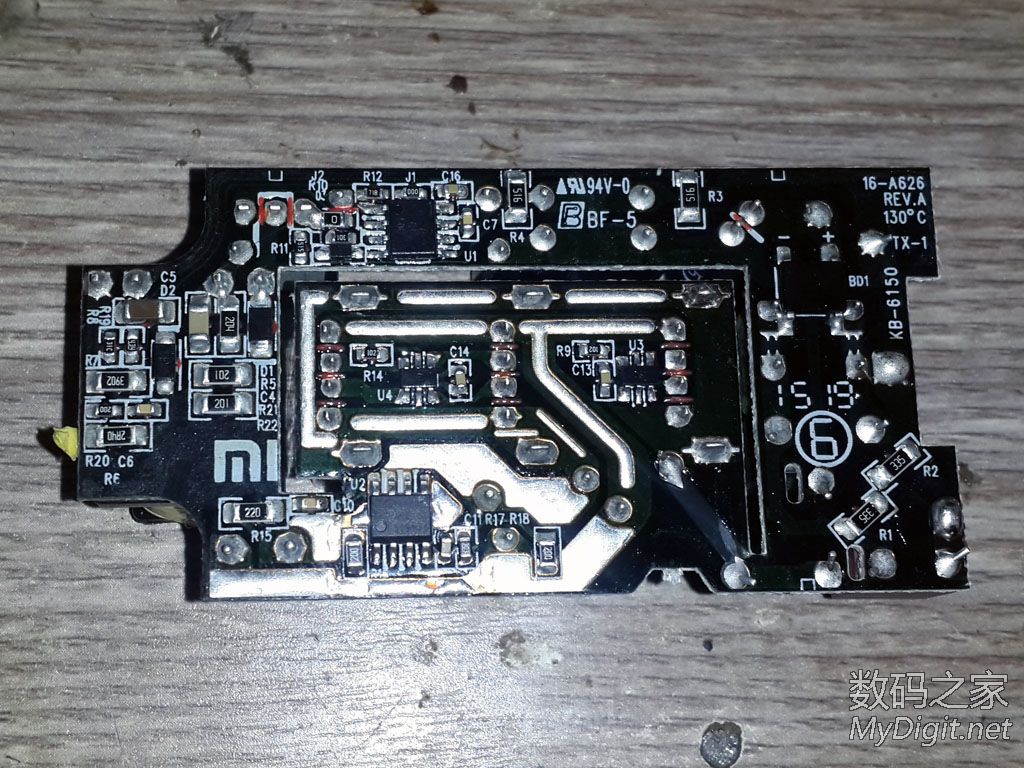

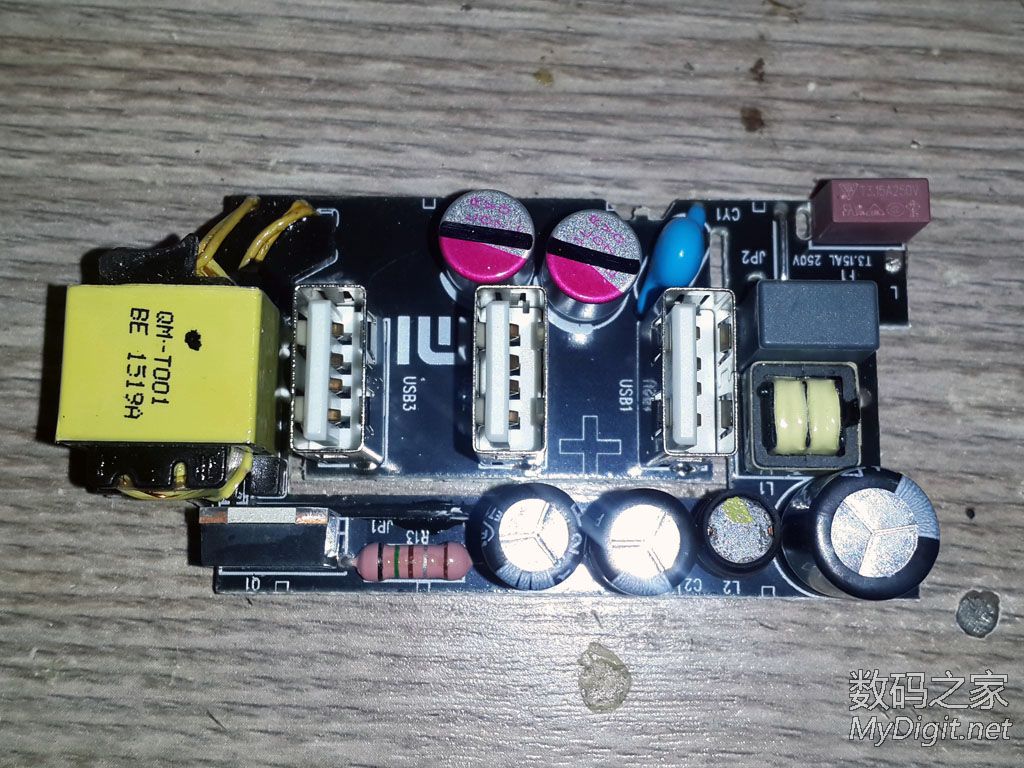

翻过来

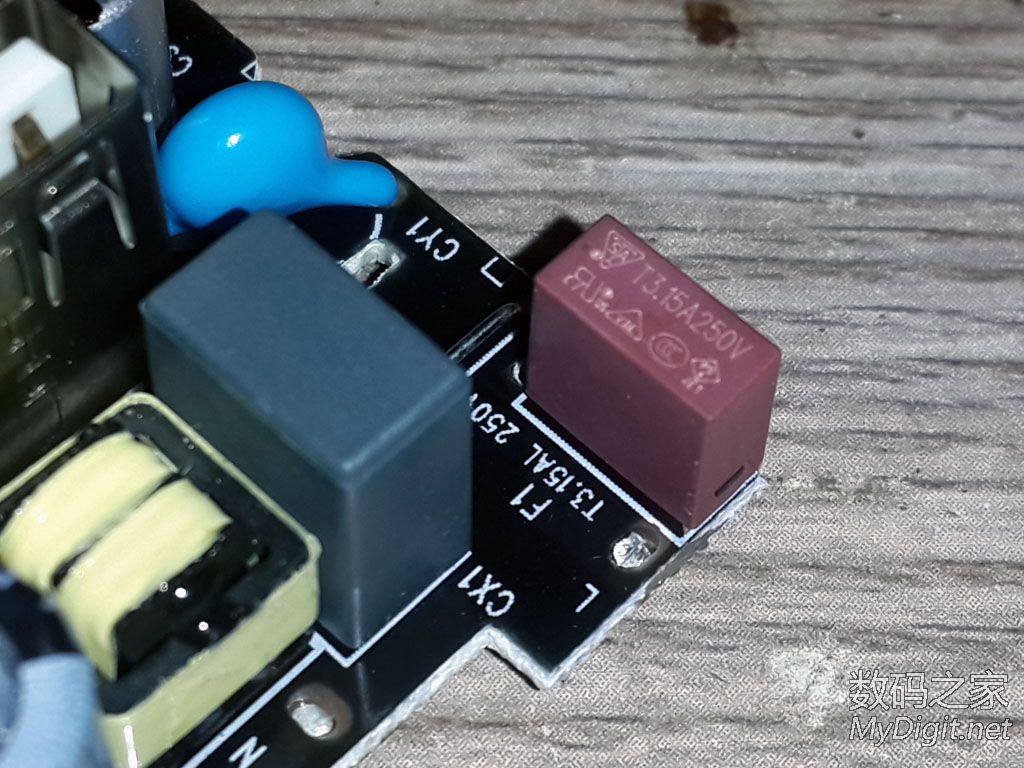

输入采用自恢复保险

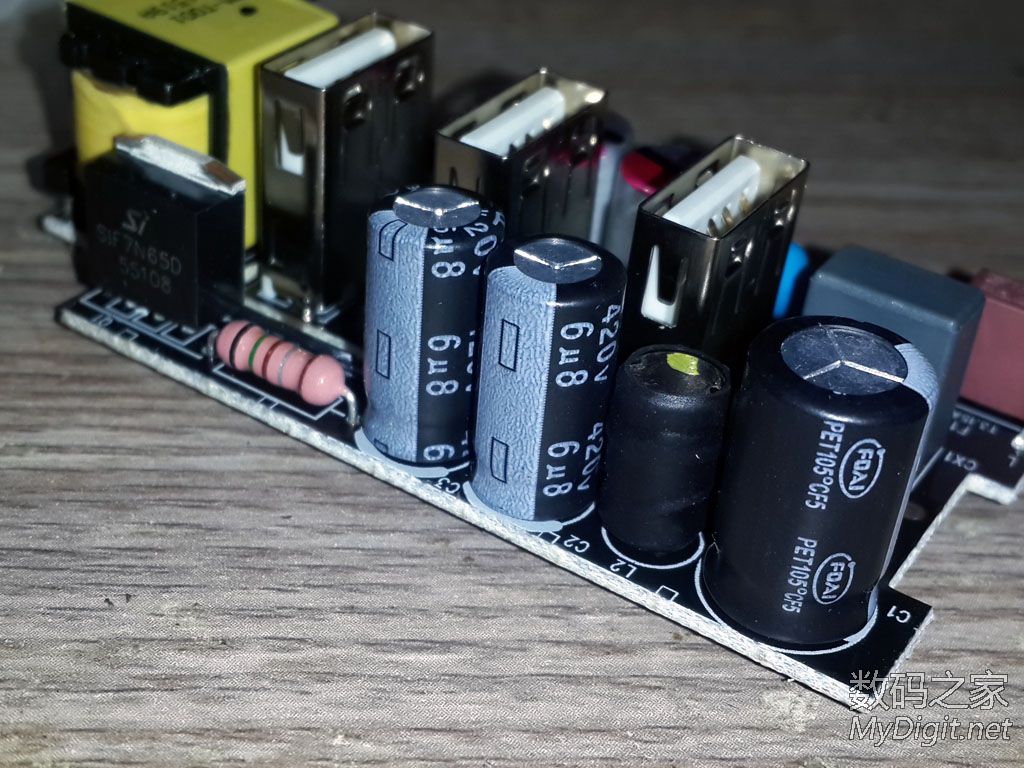

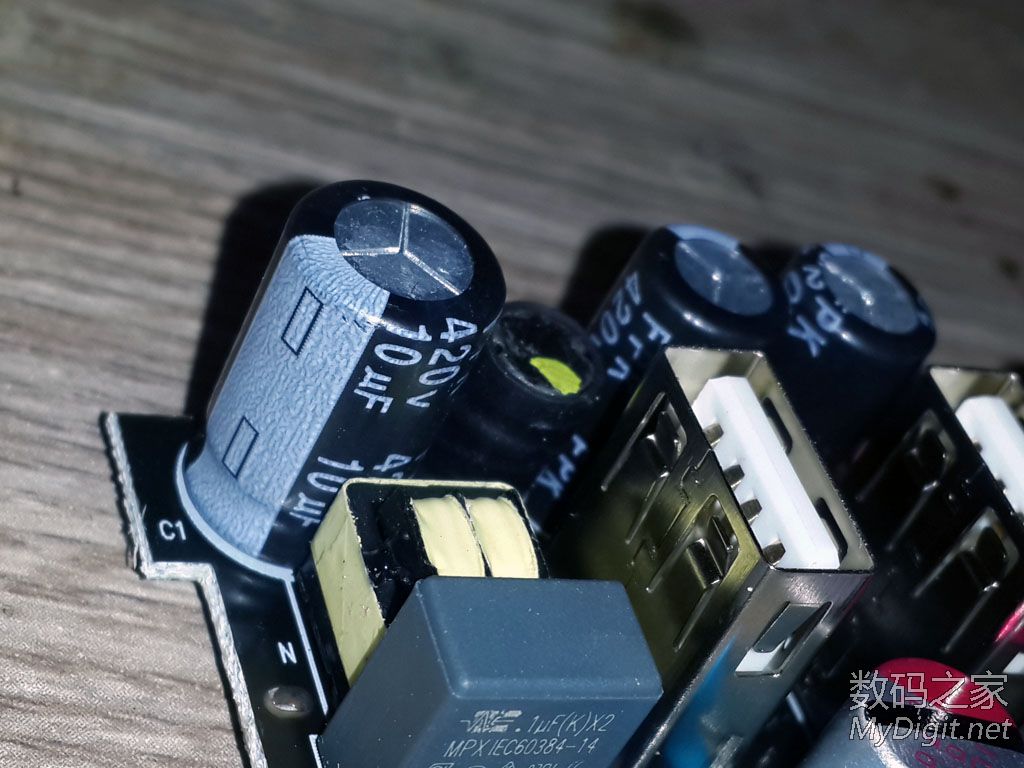

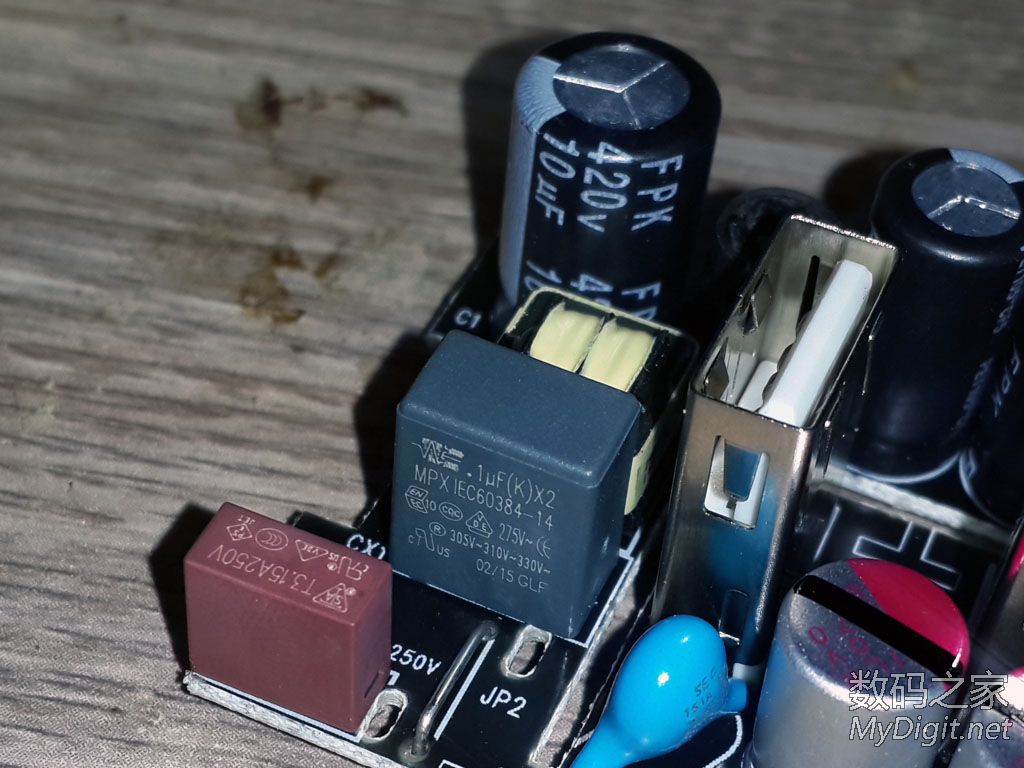

从近到远依次为EMI滤波电容，EMI滤波电感，420V10uf主电容

从左到右为主电容，二级滤波电感，以及两个小电容

两个小电容为420V6.8uf

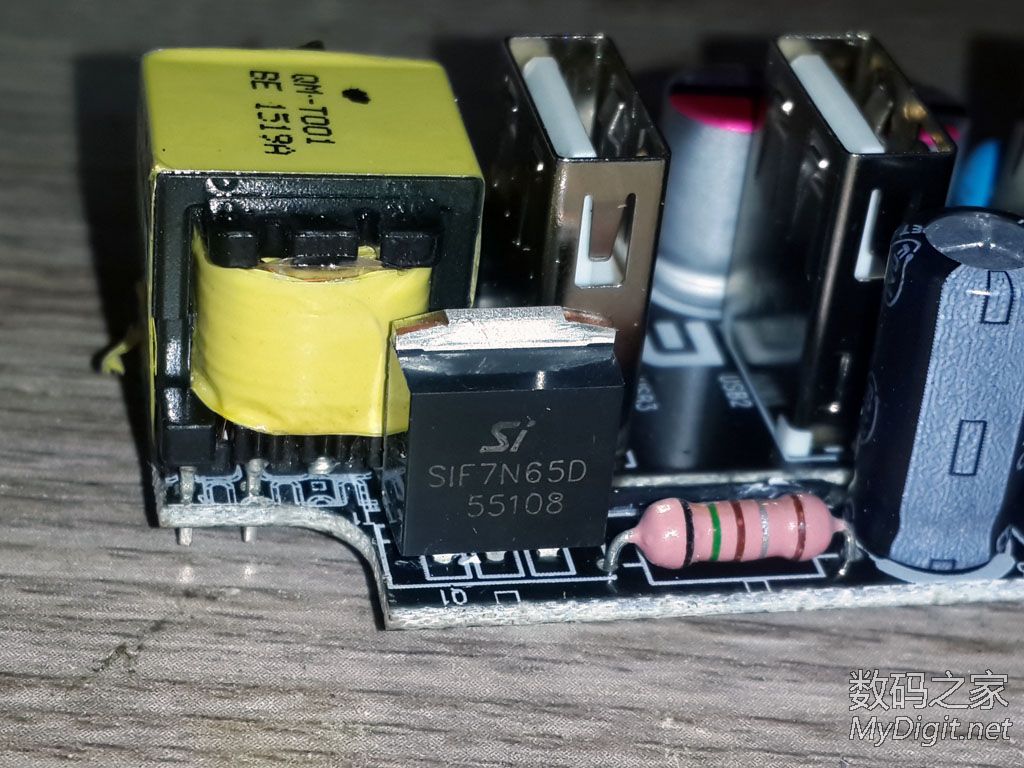

功率管为7N65，650V7A，右面是限流电阻

变压器

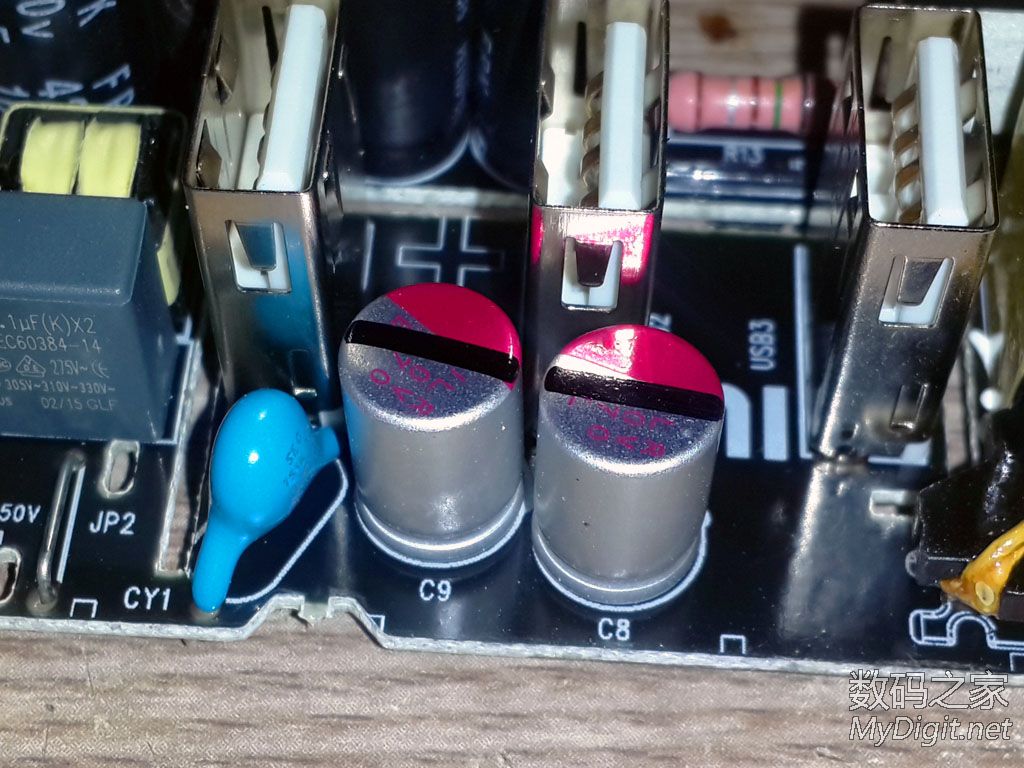

次级这边采用两个10V470uF固态电容

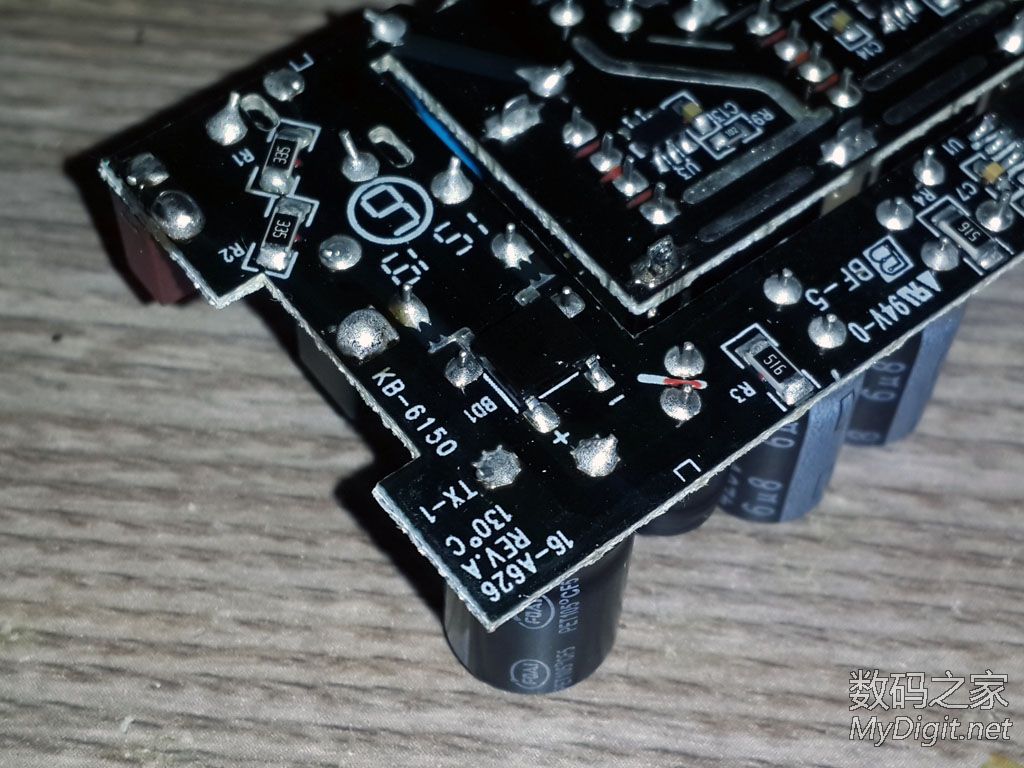

背面，输入部分，整流桥

电源IC为AP3776B，刷了防水漆，看不清了

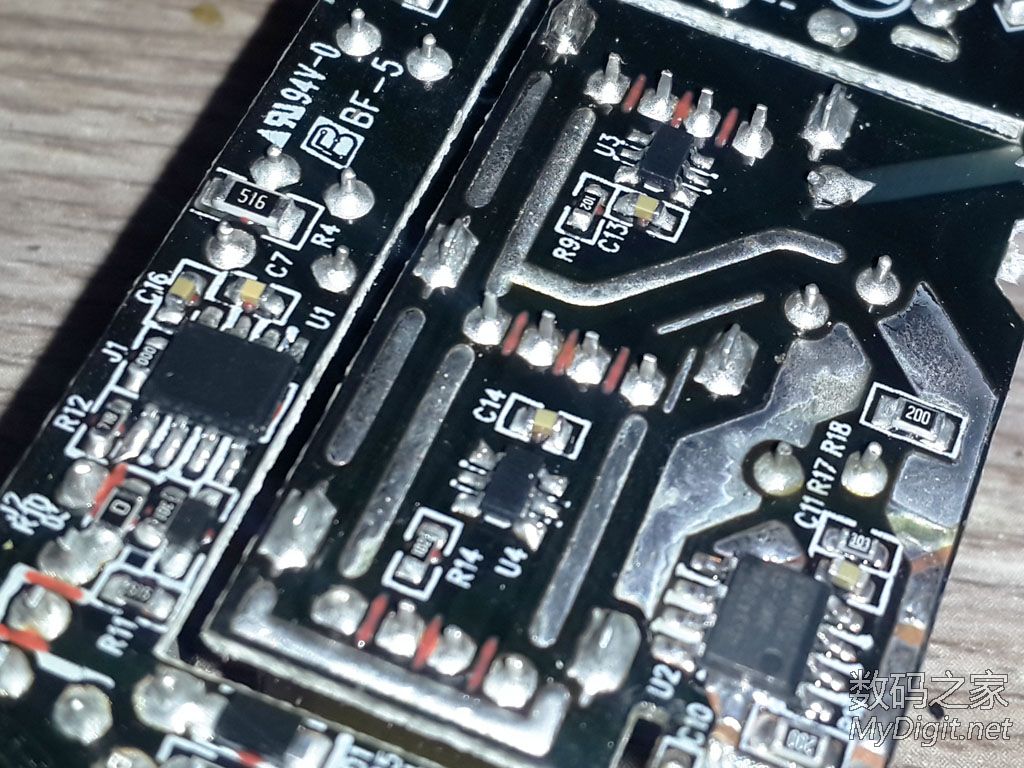

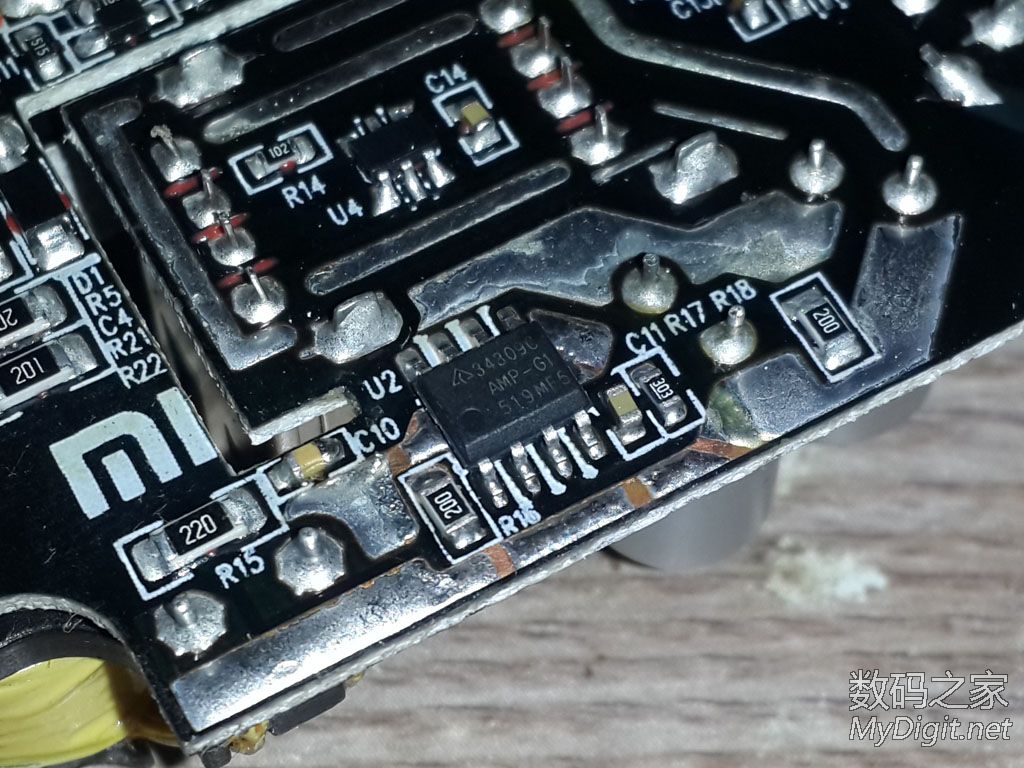

次级同步整流IC为APR34309C，最大3A

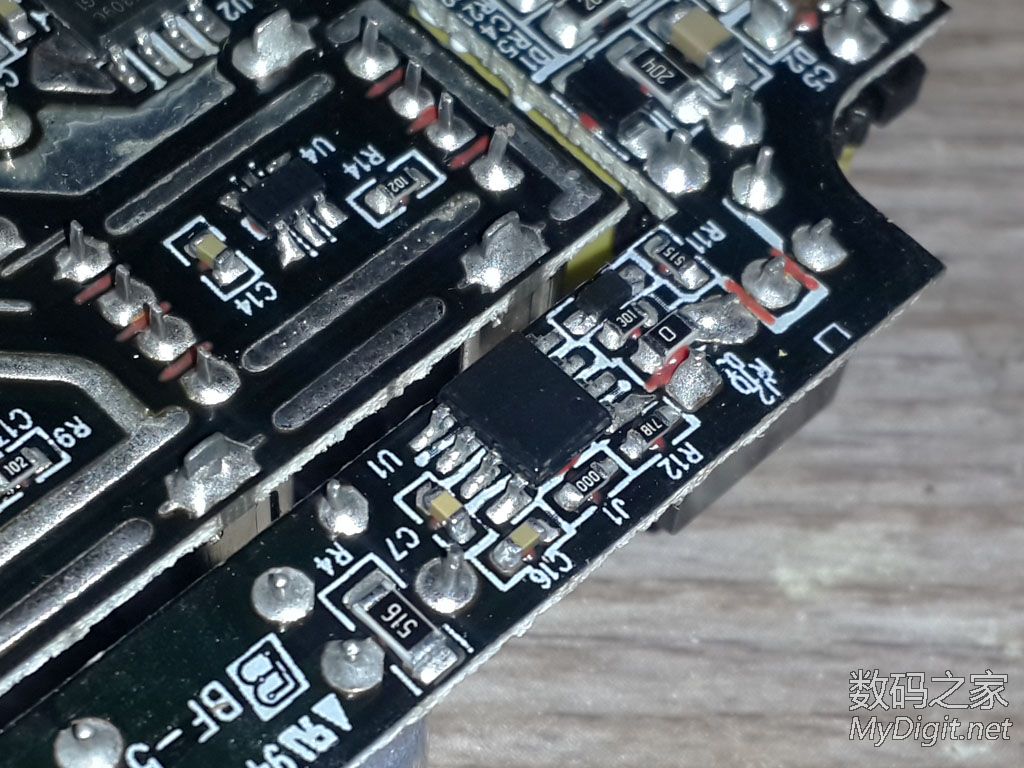

USB口有两个自动电流识别IC，一只双路，一只单路

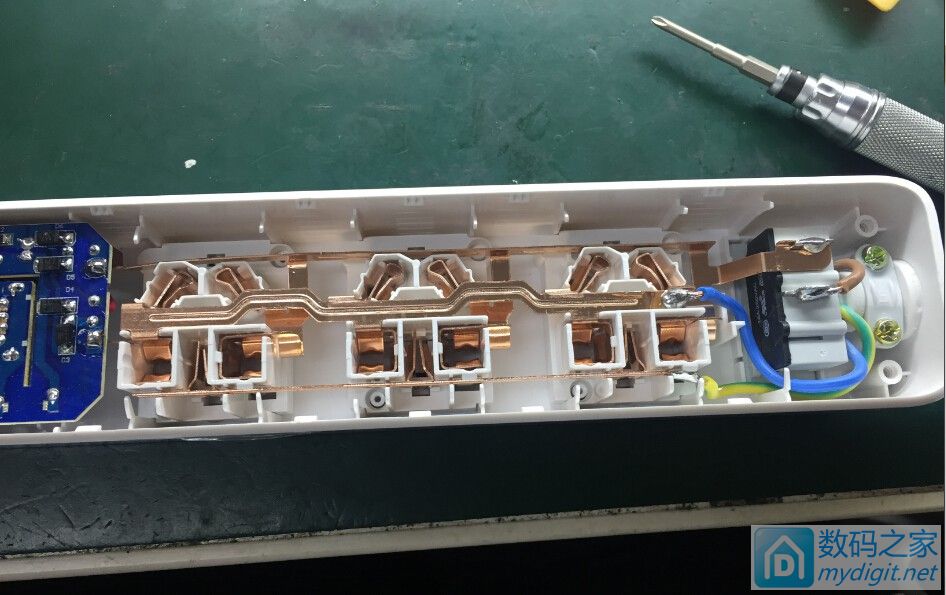

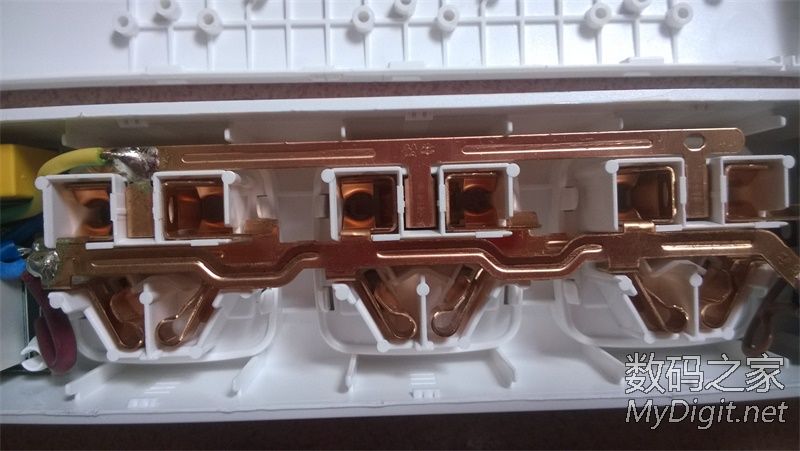

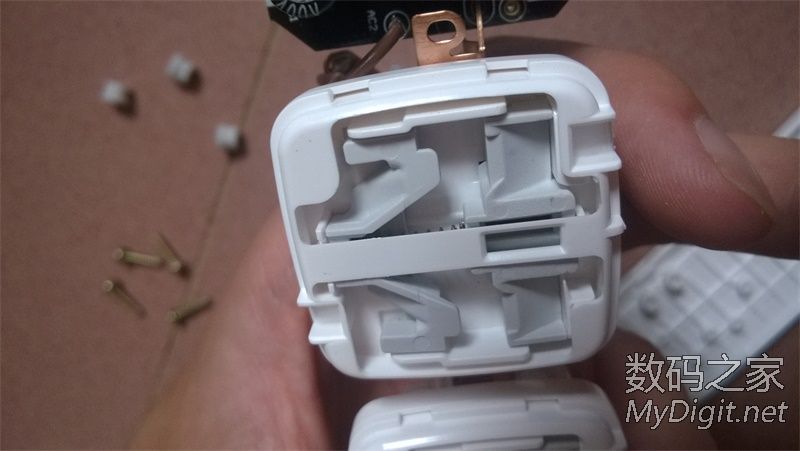

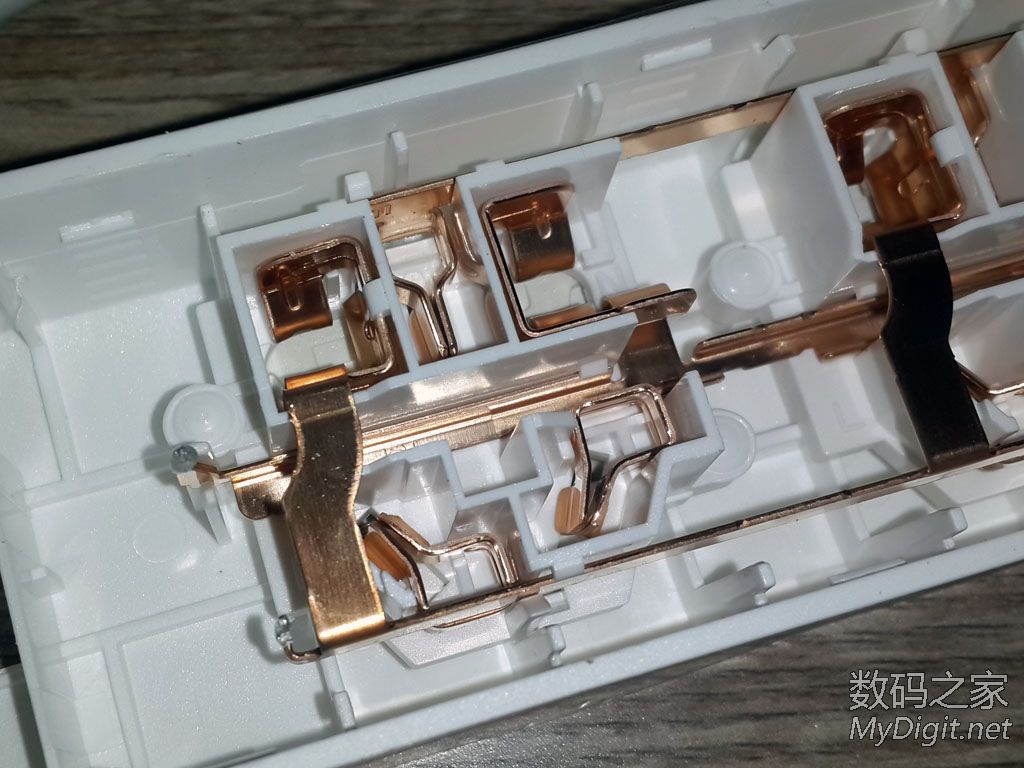

插排是一体铜条结构，插孔塑料支架都是熔接固定
有人说保护门太紧，我觉得还可以，可能是因为我手劲比较大

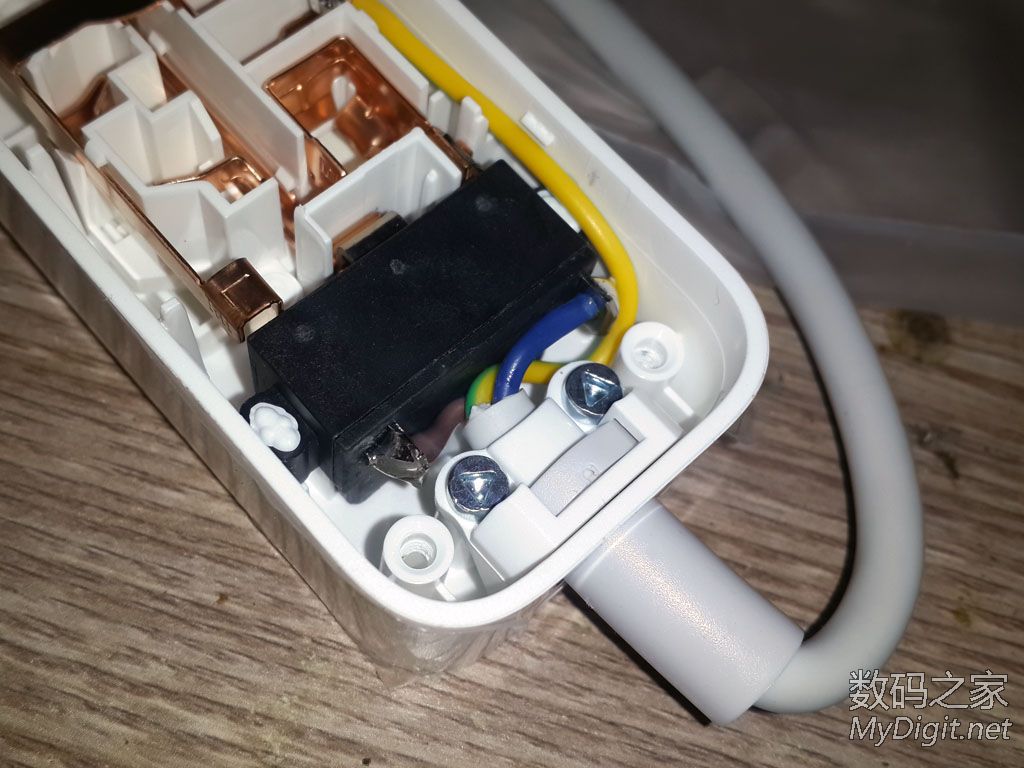

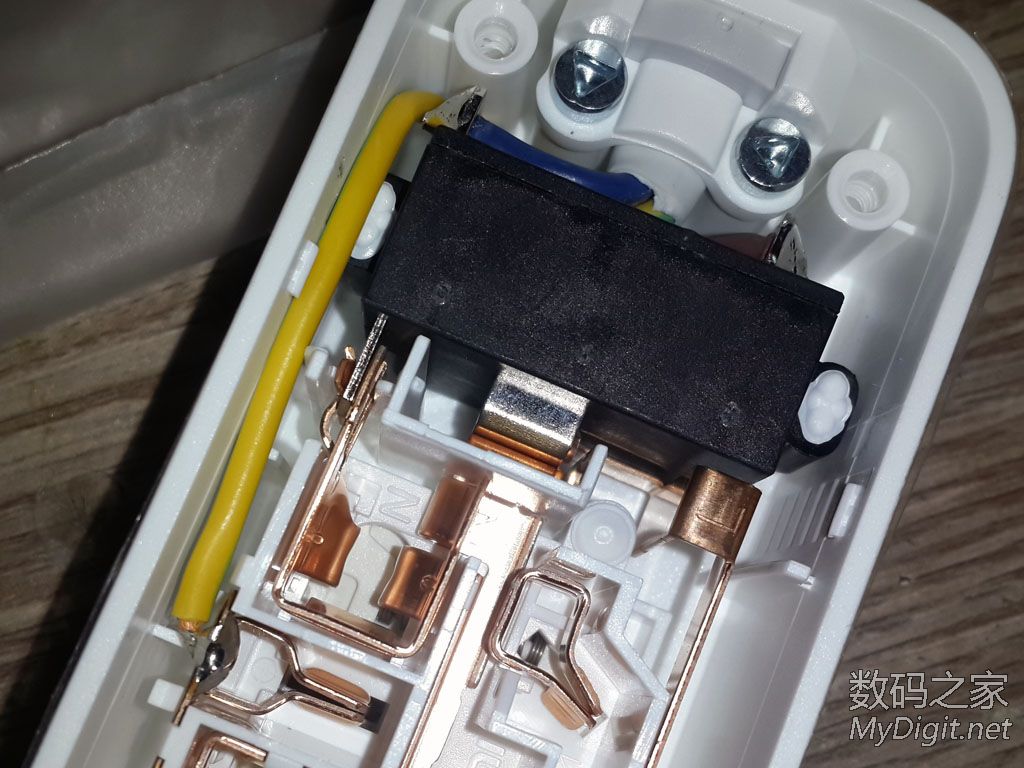

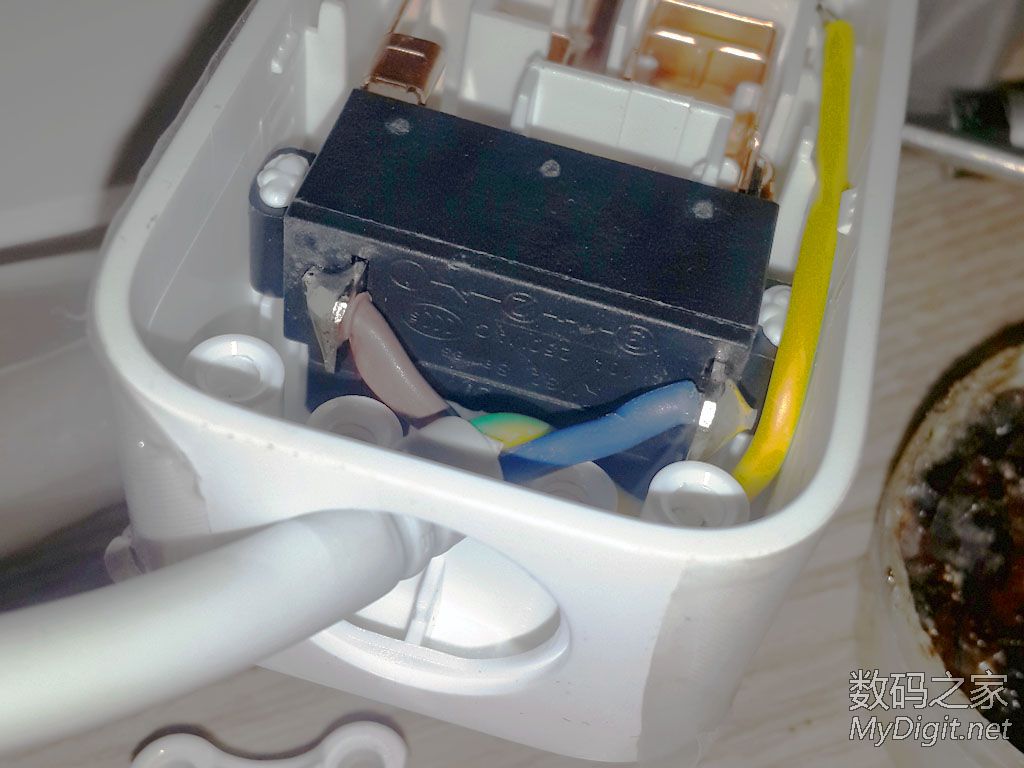

带自动过流保护的开关，开关也是熔接固定

开关和铜条之间为弹性连接

拆掉压线扣，可以看到开关上的印记

装回去

测空载功耗为0.8w（包括开关指示灯以及电源模块的空载功耗）

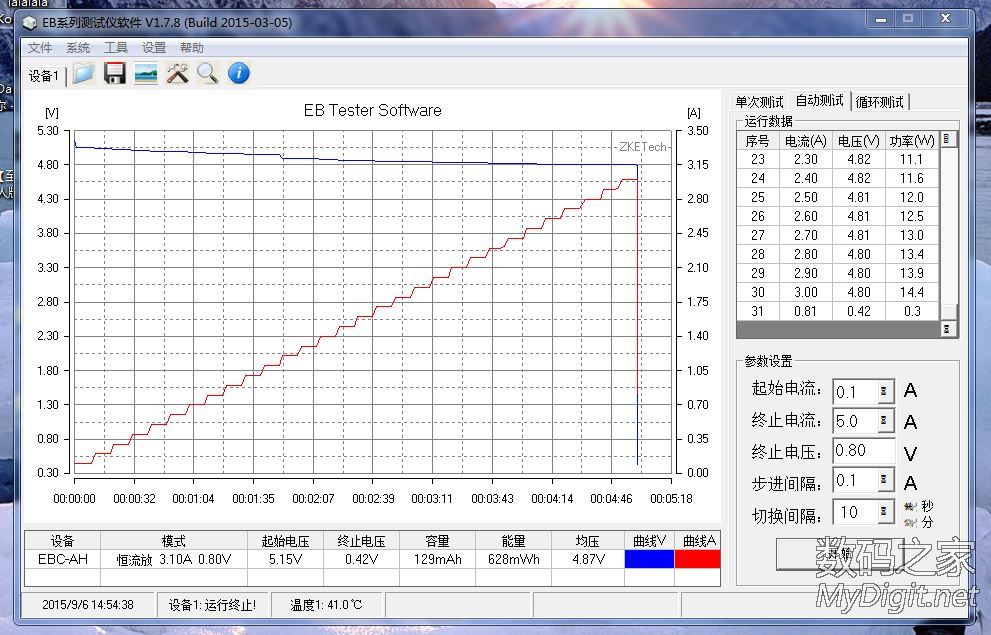

负载曲线图，每10s以0.1A为单位步进，最大能输出3A，达到3.1A立刻保护，
而且上面APR34309整流芯片也是额定3A，插排上面却标3.1A，有虚标的嫌疑
另外，由于是两线测量，电压下降是线损的问题

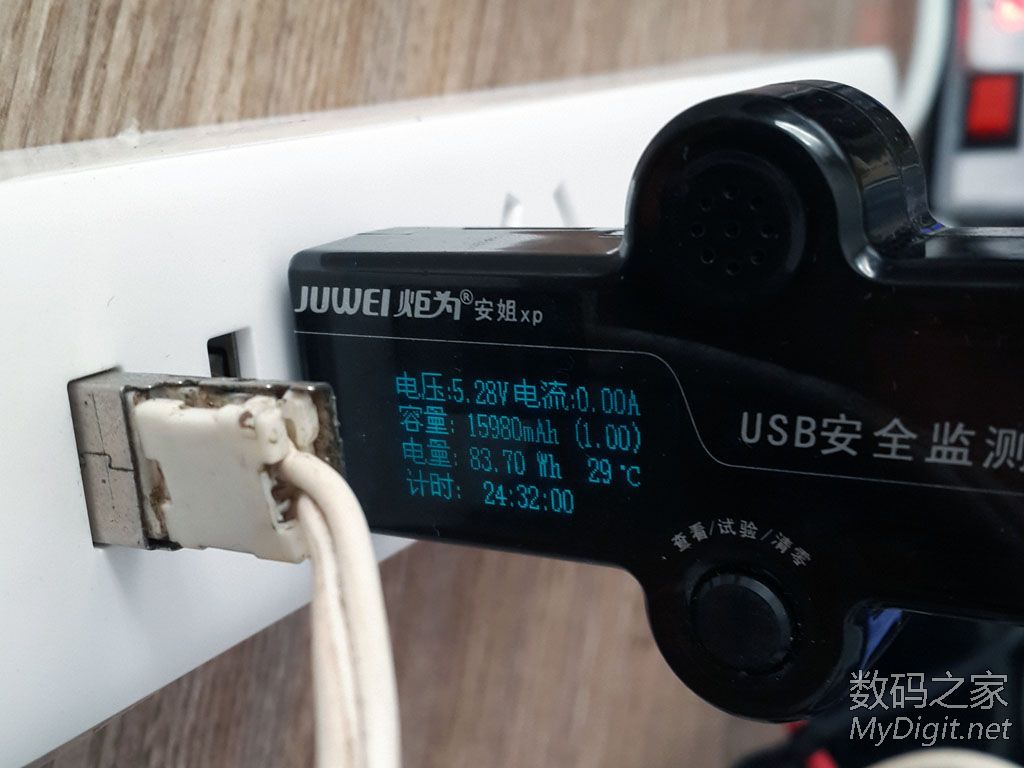

另一个设备在另一个USB口单独检测电压，空载5.25v，满载5.28V，看来此模块无线损补偿

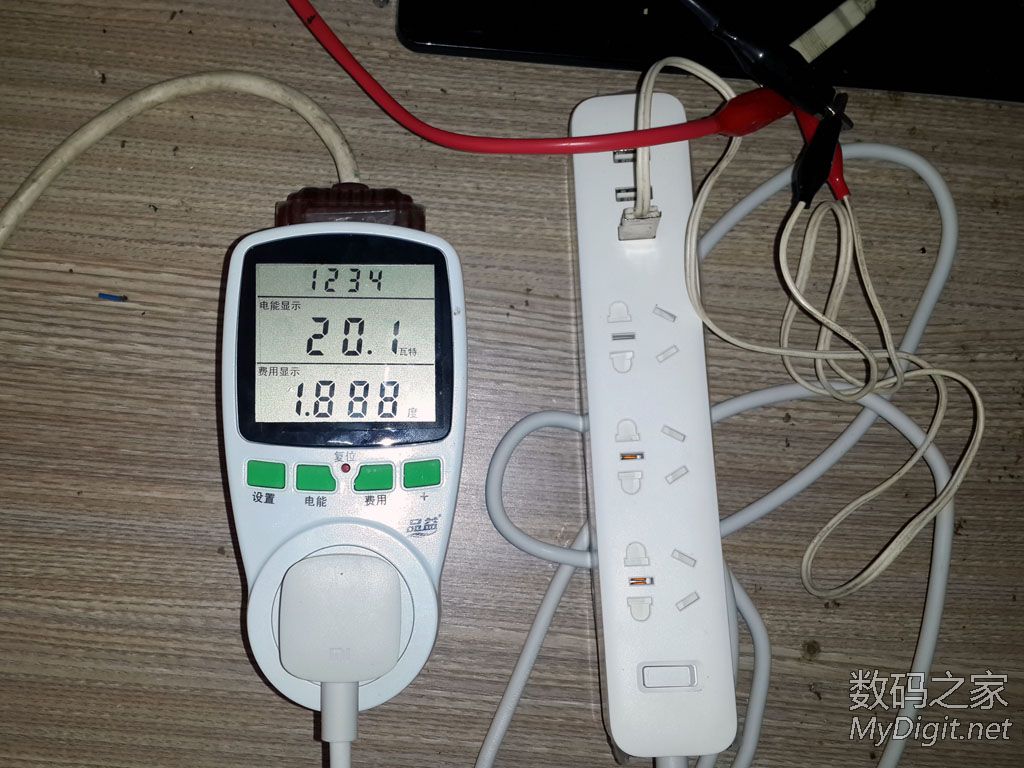

持续3A输出时，实测功率20.1w，效率为5.28*3/20.1=0.788，总体效率78.8%（包括开关指示灯的损耗）

最后附送一个AP3776B+APR34309C电源方案的典型电路图

不能忽视的真相

以上图片说明 均为转载数码之家

不能忽视的真相

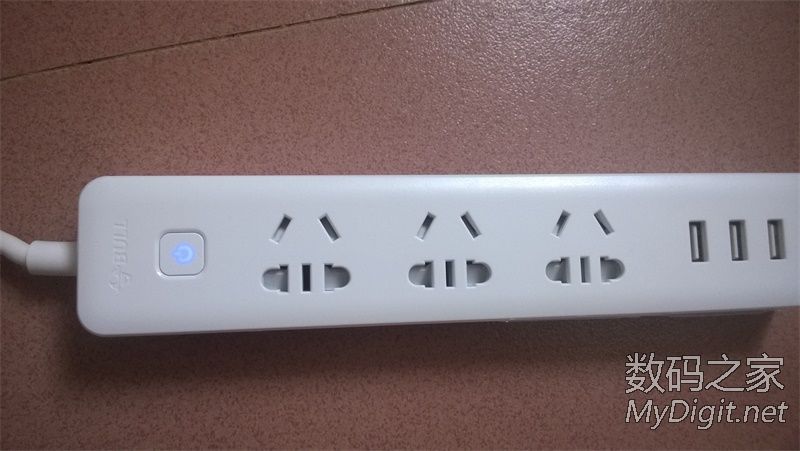

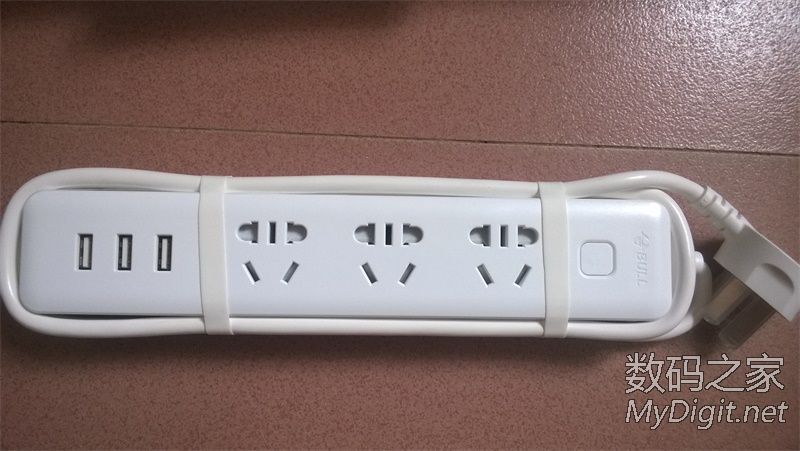

包装较为简洁，略带磨砂手感的包装袋摸起来很好，插排看起来个小米的外观差不多，正面为磨砂面，侧面是光面的



开关未轻触式开关 不像以往带灯的船型开关，手感按起来就想略硬的直板手机按键。。。。

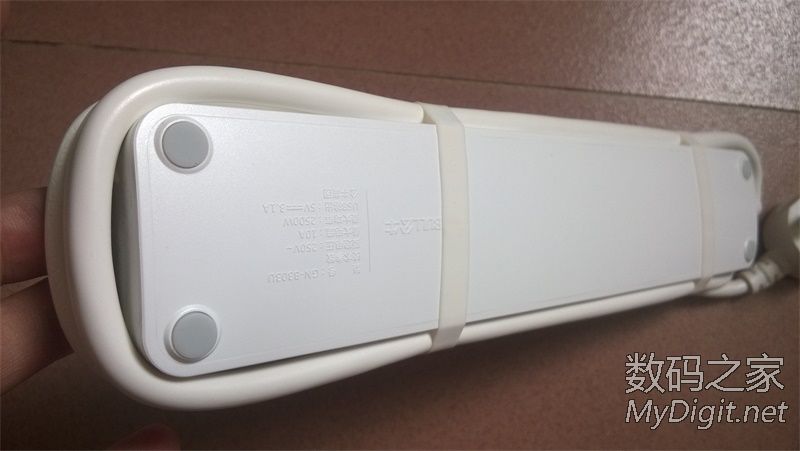

背面自带4个硅胶胶贴  ，印制与盒子上一样~~型号：GB-B303U 额定功率2500W



线径标号  跟大多数一样  但是却比大多数的插排要柔软很多。。。。不知道线径是否达标~
插头是斜的。。




接通后是蓝色的LED  开关的通断 能听到清脆的继电器声音  一会拆开就知道了~~

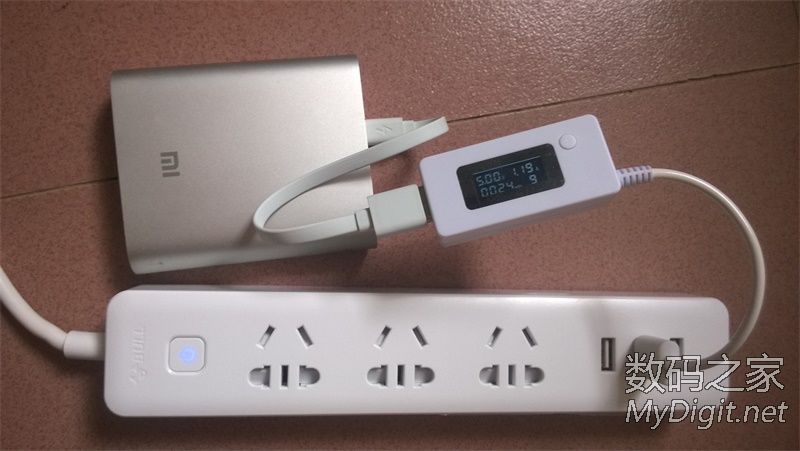

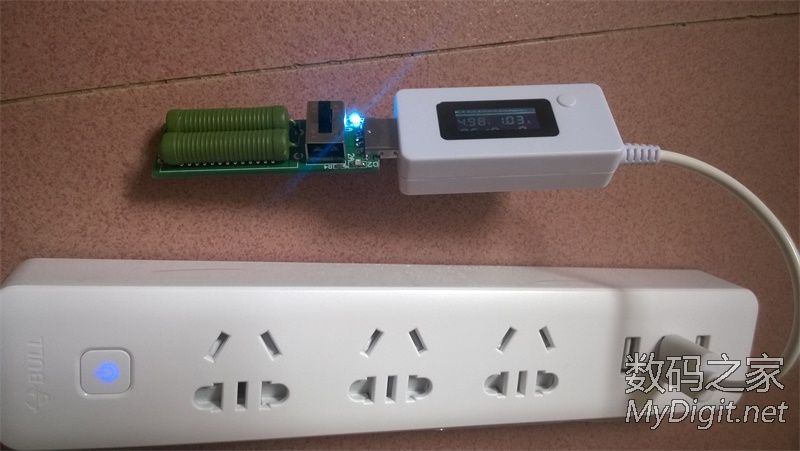

插上白尾巴~~~空载测试 为5V  有0.3V的波动~

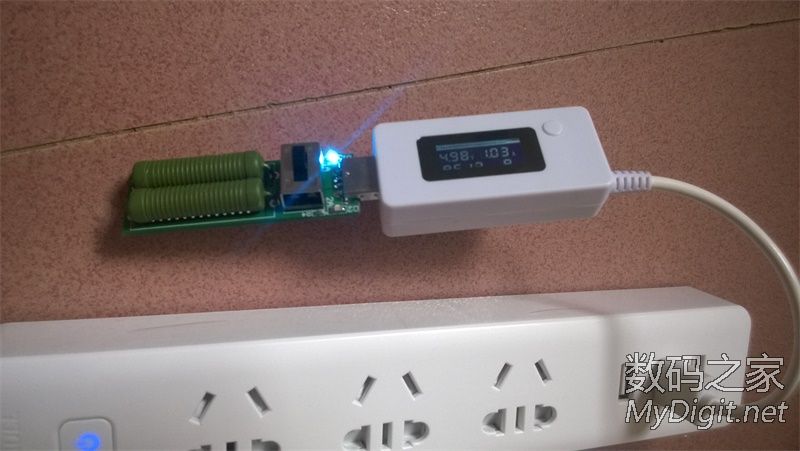

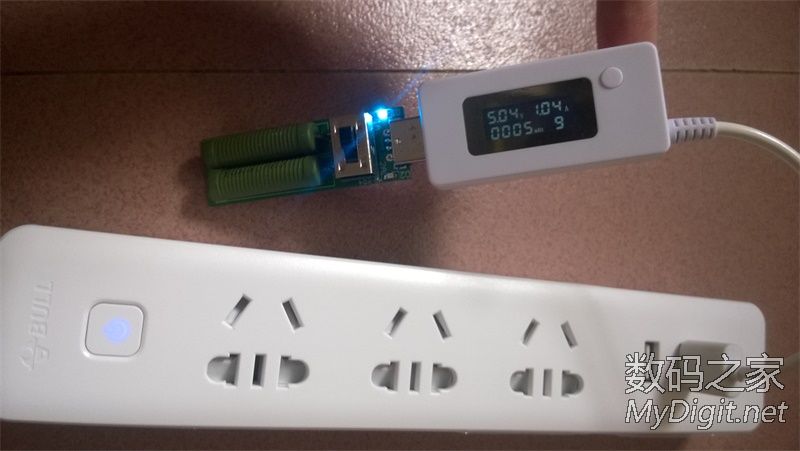

1A的负载下 电压的波动还是有的~~



2A的负载 电压变化不大 没有线补！！ 电压的波动差不多~






冲个米BOOM电源看看~~~没线补。。就只有1A的输入了。。。。

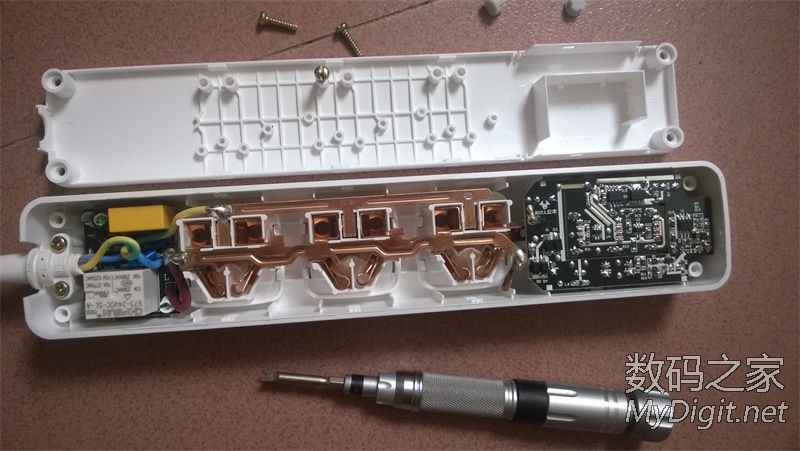

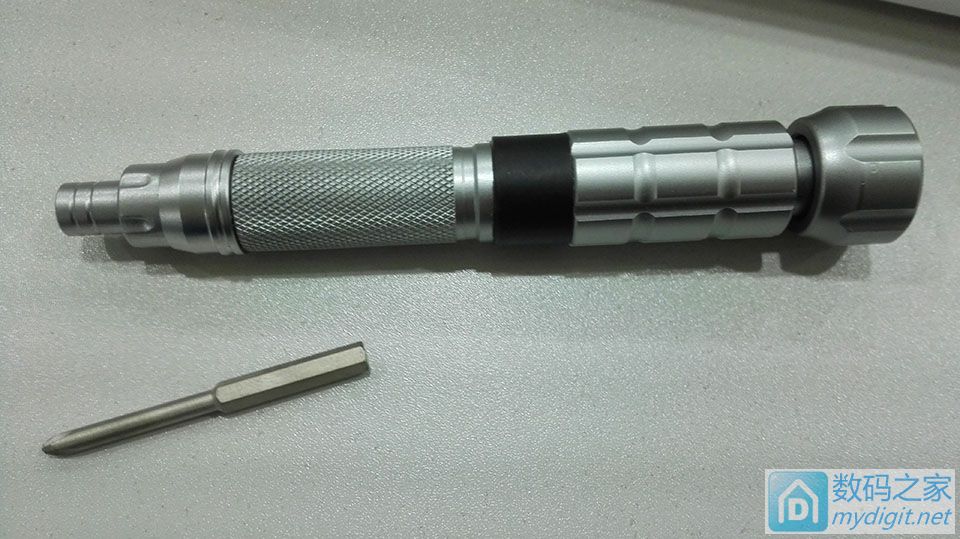

激动人心的时候到了~~先上作案工具~~当然是22合一 数码之家纪念版~~



我擦 好难开。。。缝隙贴合比较紧密。。。底板的中间是4组卡扣扣住  最后一组最隐秘  位于USB板子那里  也是最深的。。看了很久都没发现。。。

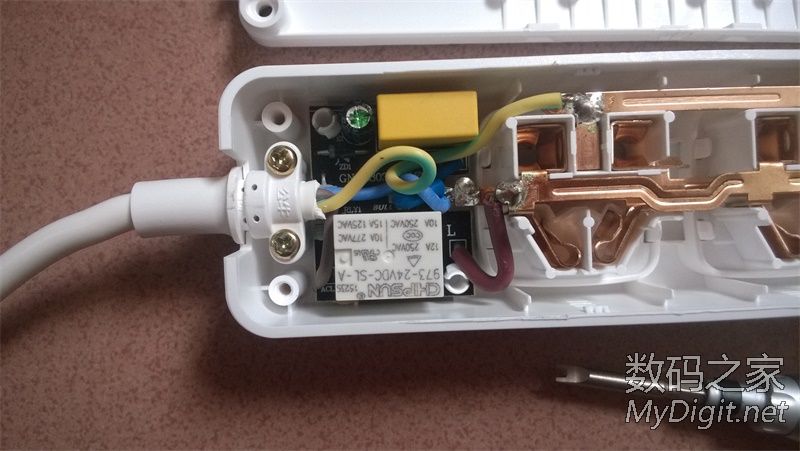

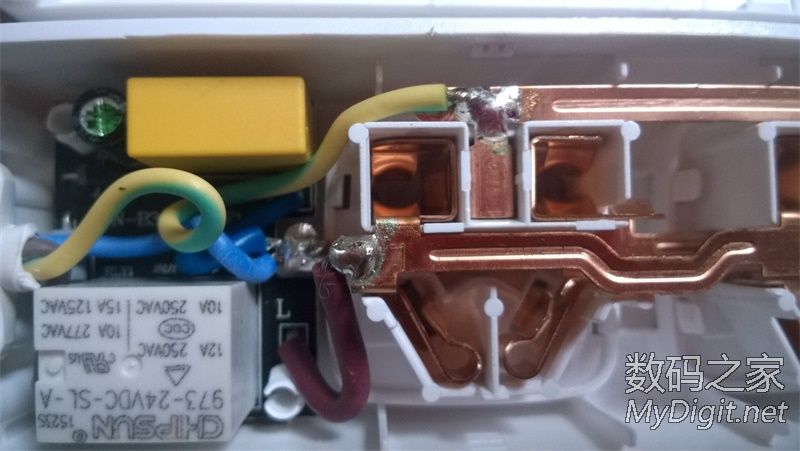

轻触开关位置，确实有一个支持250V 10A的继电器。。。这种继电器进行250V的交流吸合，不知道是否靠谱。。希望能用的久吧。。




焊点还算饱满吧。。就是已经有铜锈的痕迹了。。

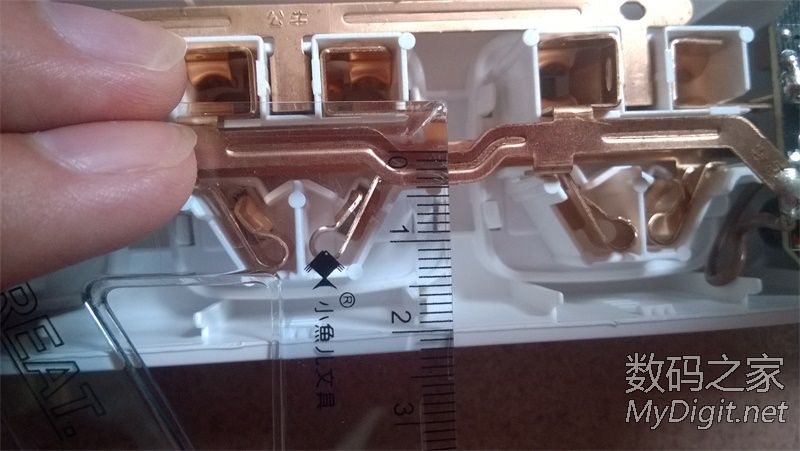

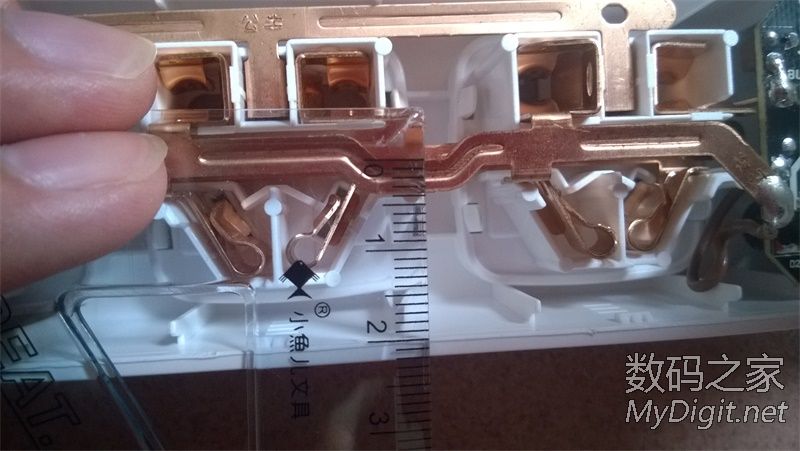

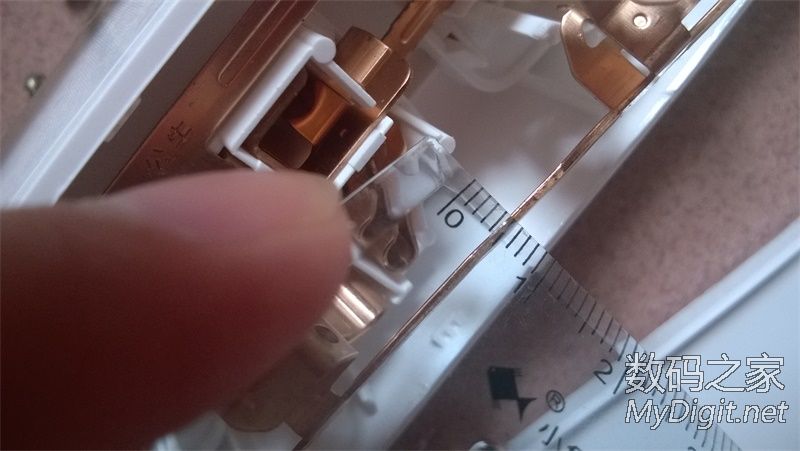

中间为三组铜排，没有游标卡尺  大家将就看哈~~~宽度大概3.9MM  厚度 大概0.8MM
刮一下  看看是不是铜包铝






电路板黑色底板。。做工还是挺整洁的，接下来看看正面~~~

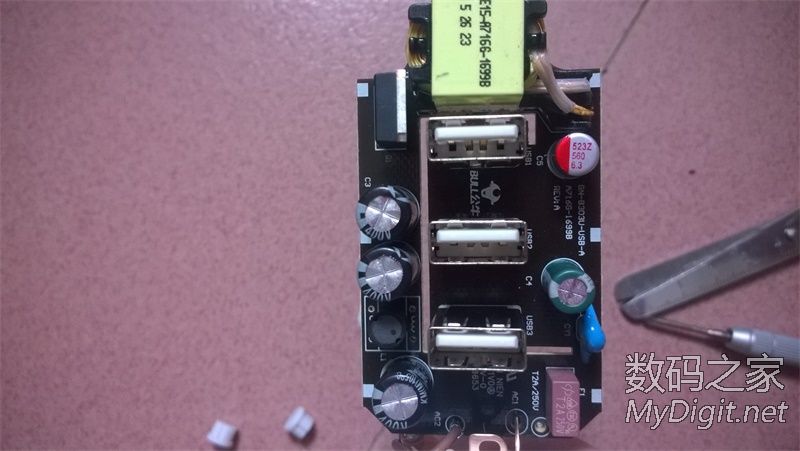

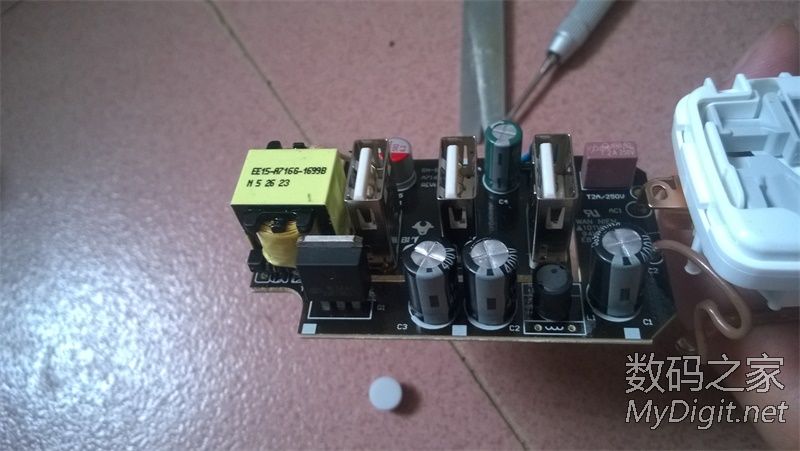

拍的有点糊  手抖。。大家理解一下~~  正面的电容还是有点多的 ，并不像之前 充电头拿到的测试版只有一两个电解电容

插座带有安全门，为联动弹簧结构，据官方称要75N的力，反正我插起来确实有点费劲，不过稳固程度也很好~~
好了 打完收工~~~装起来还能用哈~~~

superfire

GGGYGYGY 发表于 2016-7-31 10:01
两个选择
一个找更老的TCL
二个洋垃圾

http://www.jd-bbs.com/forum.php? ... amp;fromuid=1182596


這個沒得買后,我就只能找洋垃圾買了

GGGYGYGY

高达上的东西一般没有问题，但是最基础的不行。

不能忽视的真相

卖场看了航嘉的实物， 体积做工都比小米差，入了小米， 小巧精细， 线材柔软

非常适合外出使用

建议gy入一个 不会后悔

GGGYGYGY

不能忽视的真相 发表于 2016-8-19 12:14
卖场看了航嘉的实物， 体积做工都比小米差，入了小米， 小巧精细， 线材柔软

非常适合外出使用

我只对泰国的有兴趣。

红色狂想

插排伦家从来不敢用带usb座充的，怕烧爆设备的菊花，只信赖附带的原装电源适配器，一旦出了意外售后质保也好说话。。。目前家里只用了两个略贵点的插排，书房PC等网络设备用了个APC P83-CN 防浪涌 8位插座 总控 3米，客厅电视柜下面用了个玛雅（MAYA）防雷防过载分控插座2米6孔位 智能大功率保护 独立开关电源插排插线板Y631PFC-G，据说西门子的排插是业界质量做工最好的，下次上个200多的试试看。
