Revox 710MKII速度光电感应问题

水磨沈花 · 发表于 2016-7-27 10:28

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由水磨沈花于 2016-7-27 10:30 编辑

各位高手机友，最近玩Revox 710 MKii卡座，此机真是学习电路的好机器，可玩性极高，模块化的电路设计，完整的电路资料和调试说明特别适合把玩！
但悲剧了！
不小心带电取下机头上两处轴速传感小pcb的时候估计把光电接受三级管给碰到机壳接地了，5v电流击穿烧坏了接收管，有没有朋友玩过或是维修过这个，不好找手册上所示的TIL 78，OP500器件，不知有无代用元件？

天崖浪人 · 发表于 2016-7-27 19:55

交易区新帖推荐

找代换吧

binfei7000 · 发表于 2016-7-28 09:21

此机音质好吗？

valoon · 发表于 2016-7-28 09:49

我维修过索尼的WR820，播放时来回两三秒自动翻转，快进和快退也是两秒左右就停，分析原因可能是光耦问题。

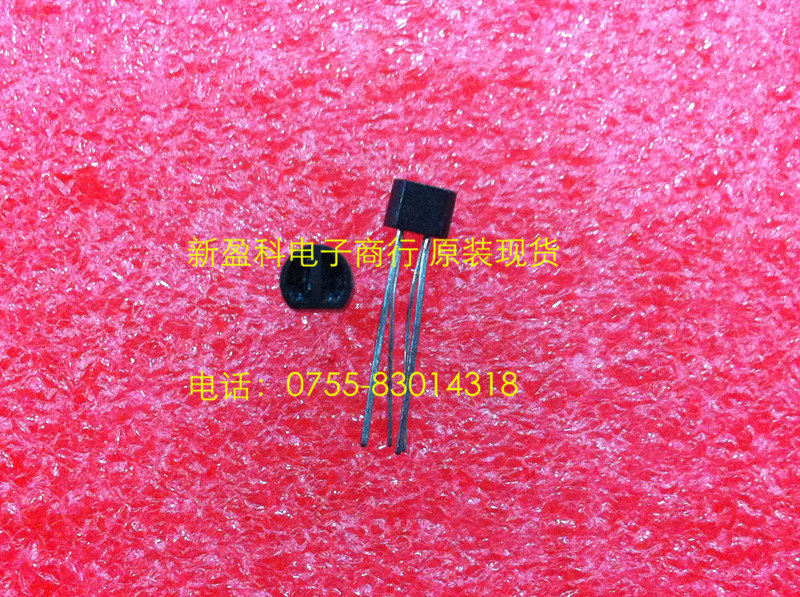

拆机在网上找不到任何资料，在X宝搜了几天，最终用“反射式光电传感器 TLP947 TOSHIBA东芝 DIP4光耦光电开关”代换成功。

valoon · 发表于 2016-7-28 09:49

希望对楼主有所启发。

水磨沈花 · 发表于 2016-7-28 17:53

交易区新帖推荐

valoon 发表于 2016-7-28 09:49
希望对楼主有所启发。

感谢各位的帮助，通过万用表检查正反向阻值发现红外发射管在5v状态下烧毁，电子城几毛钱一个代换，一切ok！

valoon · 发表于 2016-7-29 08:49

水磨沈花发表于 2016-7-28 17:53
感谢各位的帮助，通过万用表检查正反向阻值发现红外发射管在5v状态下烧毁，电子城几毛钱一个代换，一切ok ...

通用件就是好！

541852356 · 发表于 2016-7-29 15:12

本帖最后由 541852356 于 2016-7-29 15:19 编辑

我索尼的卡座用的是这个，换上马上正常好使，在淘宝找人打理更换要300。自己买来换加邮费12元搞定！

水磨沈花 · 发表于 2017-5-17 16:50

理工男还是好啊，怪不得很多女生都喜欢。
