KFR-36GW/3YL夏普空调外机不运行故障求助

bao2001yu

遇到一台2004年产的老夏普空调KFR-36GW/3YL（内机制品号AY-123YL，室外机制品号AU-36MY），一直使用正常，这几天天气高温，出现故障，现象如下：
1、空调开机制冷——内机正常，外机（风扇、压缩机）不动，拆开内机上面的接线保护盖，测量外机连接线各端子电压，发现：外机压缩机和风机的端子电压均为0（不正常），四通阀制冷电压为0（正常）。
2、内机运行8分钟左右，自动关机保护，运行灯和定时灯闪灭，规律为：定时灯约每秒闪1次，闪第三次时，运行灯同闪，闪完第5次，停3秒，然后再开始下一个闪灭循环。

想得到的帮助：
1、请有经验的师傅看看，这大概是外机故障还是内机故障（因外机装的位置检修不方面，如果外机大故障就考虑报废，不再修理）；
2、请有经验的师傅建议一下，应该如何确认是哪里出了故障；
3、已经出厂12年的空调，维修价值有多大？还是直接报废。如果修，相关备件还能配到吗？
请大家帮忙建议一下，谢谢。


补充内容 (2016-7-27 10:25):
内机拆后测电路板正常，内机端子板上压缩机、外风扇都有220V电压，内机恢复后接上外机，故障依据，启动后测量外机压缩机、风扇电压均无，几分钟后继电器吸合后又断开，压缩机及风扇电压均瞬间升到500V后又变为0

补充内容 (2016-7-27 10:28):
感觉就是外机中的压缩机和风扇，有得电的过程，但得电后，转不动，继电器又被迫断开了。
如果是压缩机电容坏了，为何压缩机和外机风扇的继电器同时断开呢？

补充内容 (2016-7-28 08:42):
拆开外机顶盖，启动空调，发现外机风扇一开机就启动了，但压机嗡嗡两声，没启动，之后5秒不到压机和风扇都断电保护了。电容看起来，没有明显鼓包现象，难道真的是压机堵转了吗？如果是，该怎么办呢？

补充内容 (2016-8-1 12:43):
通过用万用表测量拆下的压机电容，额定容量35，实测只有4.7，电阻也只有71k，基本确定电容坏。通过更换压机电容，空调已修好。最终故障点还是在压机电容，还好不是压机卡死，否则就要报废了。在此感谢各位的建议。

bao2001yu

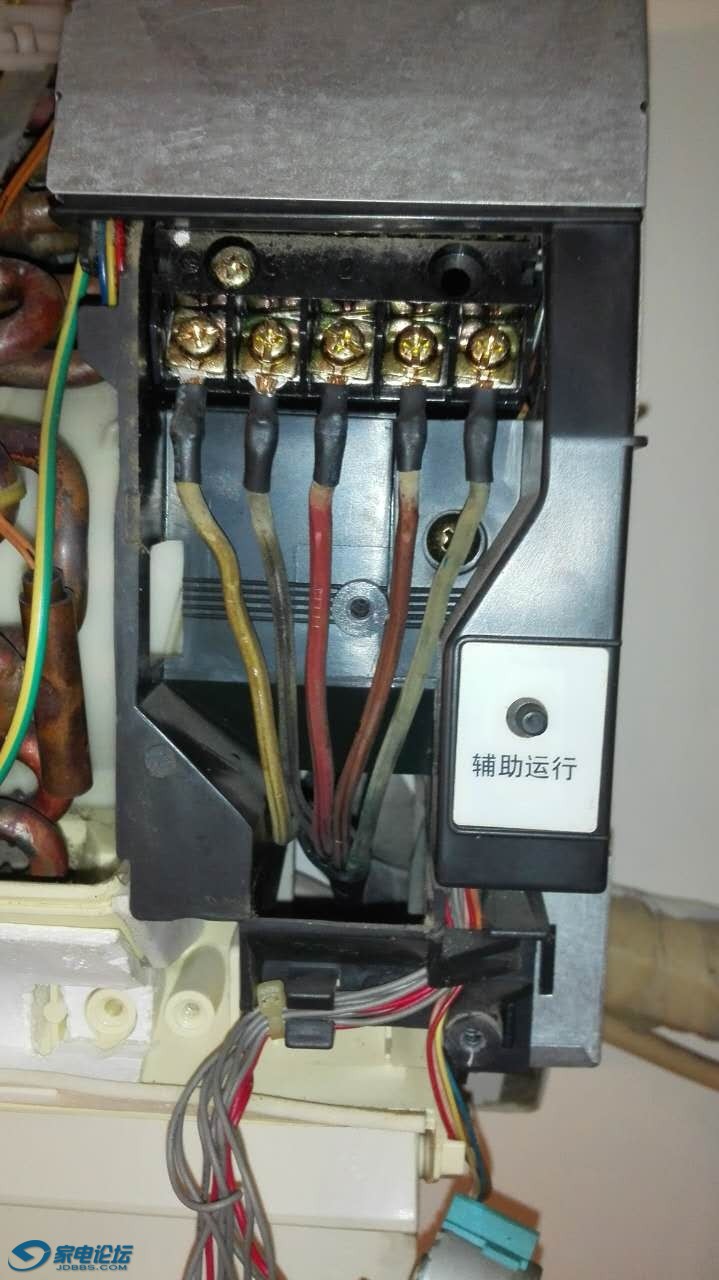

型号见图片

无心道

制冷内机无电压输出，内机电路板坏了。不知道控制压缩机、风机的交流继电器在室内还是室外，若在室内，拔电后再插上电，遥控启动，听听有没有继电器吸合的嗒的一声。
定频机坏电路板，可以换万能通用电路板。淘宝有。

lwt1970

上jdwx.info问更靠谱

无心道

第2条故障现象不用管，这是制冷控制逻辑，开机多少时间室内管温传感器对应温度不下降到某值，就停机。

bao2001yu

无心道 发表于 2016-7-26 14:30
制冷内机无电压输出，内机电路板坏了。不知道控制压缩机、风机的交流继电器在室内还是室外，若在室内，拔电 ...

我原来也是这样认为，以为继电器不动作，外机无供电，当然不转了。
拆了外机线测量有220V电压，说明电路板有给电的过程，只不过外机不转，继电器又断开了。
这是不是典型的堵转现象，外机还没拆。准备拆开外机看看，现在感觉故障点就在外机，最好的可能是电容坏了，换个电容就好了，最坏的打算是压机坏了或卡死了。

bao2001yu

相关资料，从电路图看，外机电路比较简单，没有温度传感器，只有压机、风扇、四通阀三个东西。

bullet

压缩机端子电阻量一下看看，另外换个压缩机电容再试试，10多年的机器除了脏点费电，能用则用。另外把四通阀线圈拔了看看

无心道

看到室内RY1，这就是压缩机继电器，实物就是最大的继电器，上面一根接室内电源，一个接室外压缩机，看看这个上面是否有接触不良情况，然后开机瞬间测测室内压机线与N线之间有没有220V电压，若是有电压，压缩机不转，那就是压缩机不行或者电容不行，要么换空调要么换电容。。
若是开机也没电压，一是继电器不行，二是下面电路板没有直流电让继电器闭合，要么修，要么淘宝买个万用板换板吧。

无心道

还得排除室内外联接线有没问题、压缩机接线柱出来的线有没有问题。

bao2001yu

本次空调故障修复总结：
1、开始误以为内机电路板上的继电器损坏，是因为没有拆外机（不知道启动后外机风扇是转的，压机也嗡嗡两声，是有电的，今后遇到类似情况还须先拆外机看启动现象，否则容易误判）。开机后没有马上去测量压机和风扇电压，等测量电压时实际压机和风扇回路已经保护断电了。所以测量接线端子处没有电压，不等于刚启动就没有，也不等于电路板损坏，可能是外机原因导致的断电保护。这是本次最大的教训，白白浪费时间拆了内机电路板，等拆下电路板测量发现压机和风扇电路均正常，启动后都有220V电压，而且是保持一致有电压（因单策电路板时，外机未接，所以回路没被保护）。

2.当内机电路板确认未损坏后，当时有个侥幸心理，是否因接触不良导致的故障，所以把内机重新接线恢复后，接上线又测了一下，发现故障依旧，此时接上外机后，测了压机和风扇电路又没有电压了，但开机的瞬间和之后的3秒内，电压时变化的，瞬间从220升到400甚至500多，然后突然又变为零（现在想想，这是典型的启动压机不转，回路保护断电现象），此时已基本确定故障在外机。

3.确定故障在外机后，才不得不拆外机（因外机安装位置不好，维修不方便，开始抱着侥幸心理，因为内机故障，不用拆外机）。外机拆开后，看到压机电容，感觉未鼓包，外形看起来还行。因当时手里的万用表没办法测量电容容量，所以拿给别人帮忙量了一下，帮忙的人经验可能不多，用的表也不行，是摆针式的老表，测量结果是电容还能用。本来如果当时量出来电容是坏的，也就简单了，不容再去担心压机损坏。巧的就是，他量出来说还可以用，弄的我还以为真的遇上了压机卡死故障。还好为了进一步确认电容是否完好，又找了个万用表，一测便基本确定了电容是坏的。此时就寄希望与更换新电容了。

4、等新电容到手后，换上，启动，一切正常，庆幸压机未坏。不知道新电容能坚持几年，现在买个好电容也不容易了，几块钱电容不敢用，买了个35元的。另外，为了保险，把原装35的电容，换成了40uf的，希望能多用几年。看来好的压机并不容易出现卡死，多数故障仍然是电容问题。据说夏普空调配的是日立压缩机。估计用20年应该可以把。
