1：货物名称及数量：10pcs
2：价格：1100RMB/PCS
3：成色：9成新
4：物品缺陷及改动：二手
5：三包或保修期：包好
6：卖家所在地：广东省江门市
7：卖家联系方式：微信 13632055593
8：交易方式：淘宝 https://item.taobao.com/item.htm ... amp;id=535881643810
9：运输方式及运费：快递
10：交易优先权：论坛标准语优先(凡提供淘宝连接的，默认淘宝优先)
11：物品图片或详细描述：

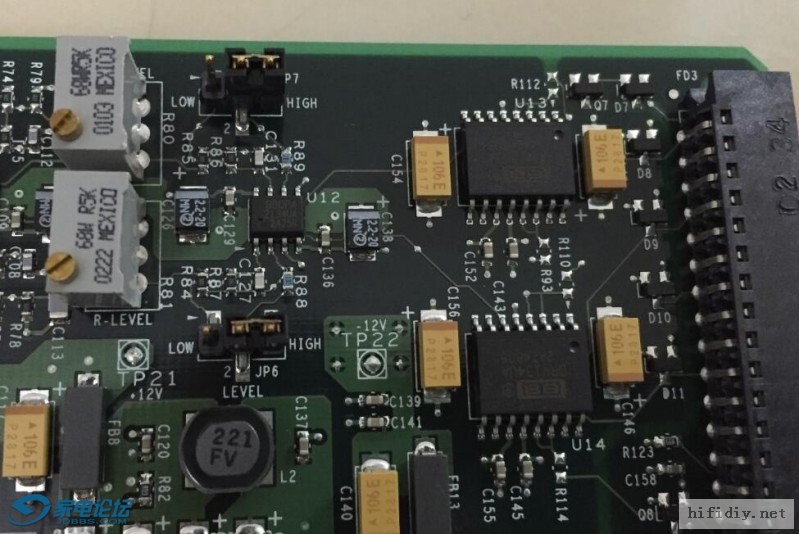

使用AK4393VF芯片，该芯片曾用于大名鼎鼎的Nvision DA4040上，不同的是GVG这个解码使用的数字接收为CS8412

，最高数字接收频率48khz。板上有一片Xilinx的FPGA以及飞利浦的51单片机做功能控制以及声道控制（声道反转合

并等功能），带跳线可选择20bit或24bit模式，I/V转换使用两片OPA2134，经过两片DRV134作全平衡输出，整张板子

只需输入+-12v电压即可工作，安装便捷，可提供中文说明书以及自己测出的接线图

以下摘自说明书：

8920DAC 用于将数字音频转换为模拟音频，并提供真正的 20 位性能。它的各种模式可修改输出信号，提供声道交换

、声道叠加、音调和倒相功能。
如果用在支持网络控制的 8900 机箱中，8920DAC 还支持远程模式选择。此模块使用 24 位 Delta-Sigma 数模转换

器 (DAC)，该转换器采用了 128 倍超
采样和噪声整形技术，能够有效地降低空闲音调，提供出色的音效和分辨率。

8920DAC 的功能包括:

■ 支持 32 kHz、44.1 kHz 和 48 kHz 采样率
■ 通过跳线选择 20 位或 24 位 DAC 模式
■ 一路 75 欧姆环通 AES-3id/EBU 输入
■ 在使用 BNC 适配器板的接线板输出上支持一对平衡模拟输出
■ 输入采样频率、加重和错误 LED 指示灯
■ 输出范围选择(+14 dBu 到 +24 dBu)，并可通过跳线选择最大电平
■ 使用板载多圈微调电位计控制声道电平
■ 自动检测加重和约定去加重，以使频率响应平坦
■ 此模块为 8900 系列音频和视频模块的一种
■ 支持在 8900 网络机箱中实现远程控制
■ 提供使用板载跳线的远程控制锁定功能
