TEAC V-6030 打理标调报告——为了纪念“山顶冻人”老师

heavenonearth

TEAC V-6030是我人生中的第一台三磁头卡座。之前我一直囊中羞涩使用二磁头的双卡座。在购买三磁头的V-6030后，恶补三磁头录音座的有关知识。冻人老师的那篇“统调V6030”也是我人生中看的第一篇有关三磁头卡座的调试过程报告的文章，心中不胜感激。今收到卡坛一位网友的信任，寄来一台不在状态的TEAC-V6030，想起来当年在调试摸索时，是冻人老师耐心的指导，心中感慨万千。于是，有了仿效冻人老师的想法，自己书写一篇完整的V-6030调试报告，以缅怀冻人老师。

• 更换皮带
• 收到这台委托打理的卡座，是朋友在淘宝上拍下后，直接让发货人寄我这儿的。我一看快递单，好嘛！发货人也是上海的，我也在上海，这倒是距离近，直接当天寄隔天到。
  开箱后，发现有两盘日本原版带，估计是发货人随机赠送的。这盘松谷任由石的日本原版带声音非常好听，音域开阔，是唱片公司以DOLBY B方式灌录的。

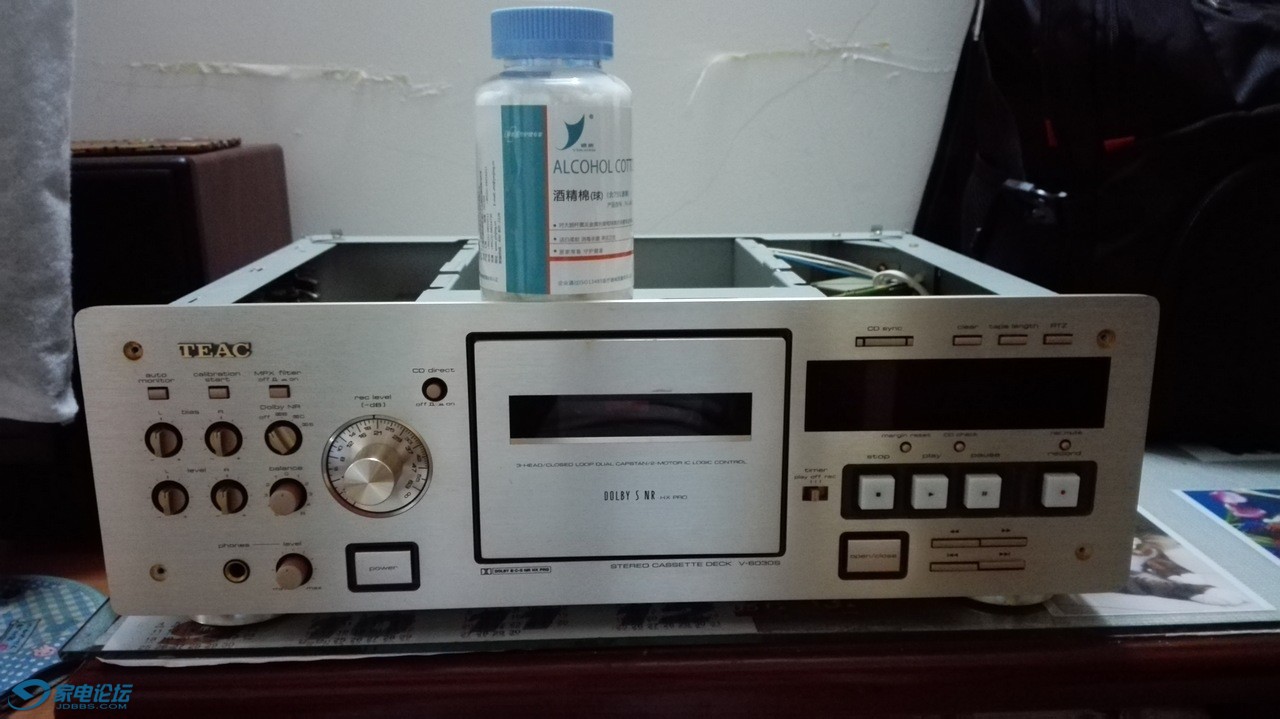

  机器成色很新，显示屏有机玻璃和金属面板几乎没有划痕。按键按压感受舒服，旋钮阻尼适中，整体感觉几乎没有怎么使用过，非常的新。

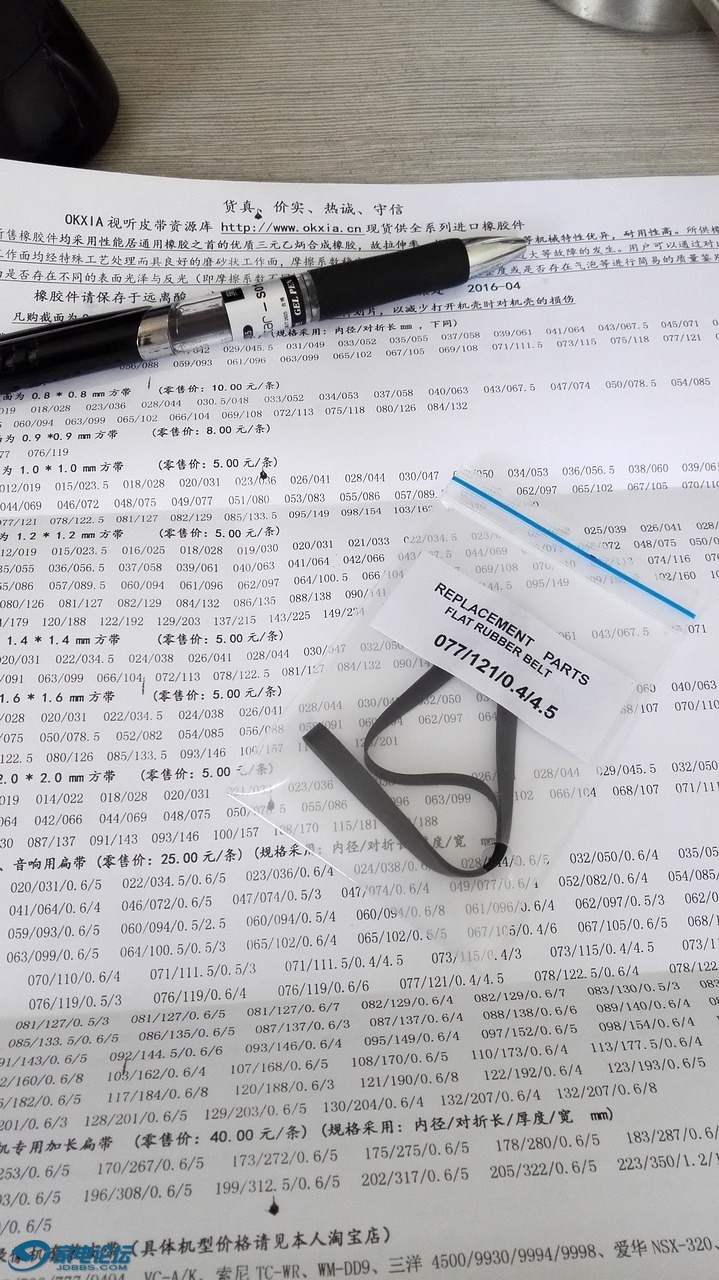

  我听朋友说，卖家告诉他这台机器有点毛病，具体是什么毛病，朋友自己也说不清。也是啊，卖家怎么可能把毛病告诉我朋友嘛！卖家还说，这台机器是原版110V的，没有动过电源部分。这可是一条重要信息，万一我忘记了直接插220V交流电，这不得把人家机器给直接冒烟了嘛！！！因此首先准备的工具就是一套内六角螺丝刀和一只220V转110V的变压器。根据多年的经验，我建议这位朋友购买一根新的V6030专用皮带，应允后于是向武汉老夏购买了一根全新的V6030专用皮带。皮带数据是“077/121/0.4/4.5（内径/内折长/厚度/宽度）”，是一根扁皮带。
  好了，话不多说，开始动手拆机。

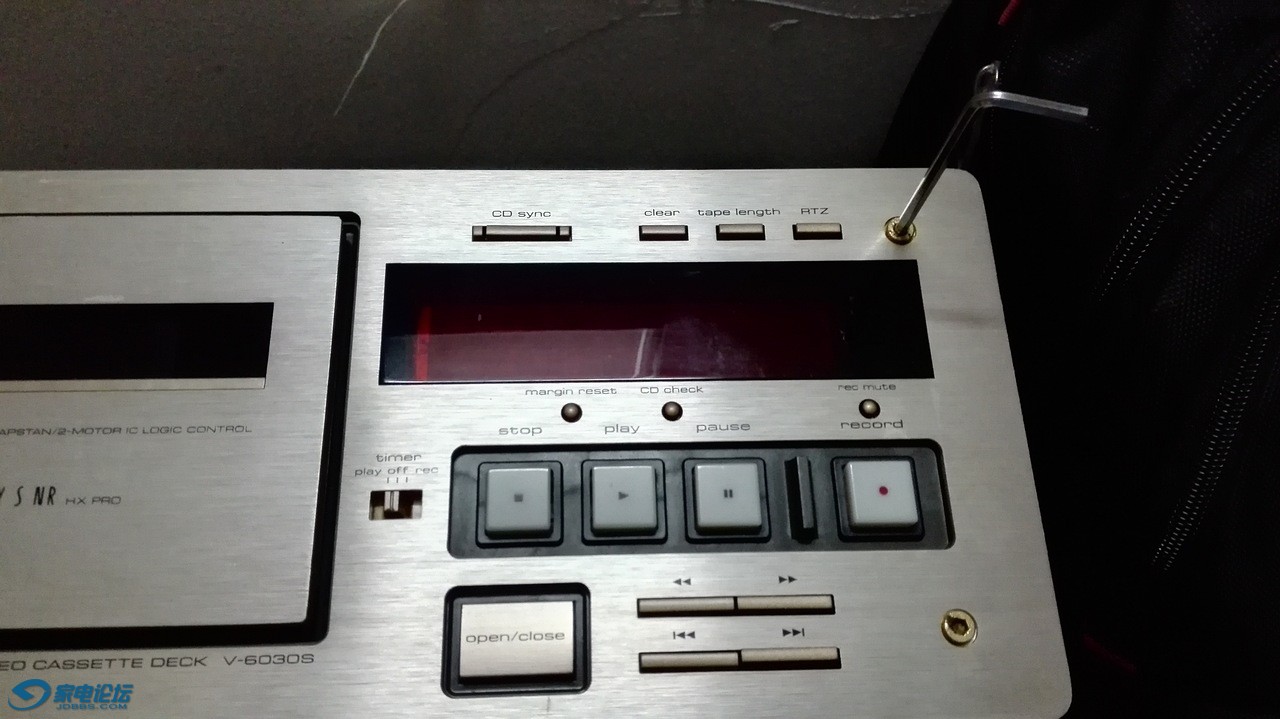

  先拆下外壳，再拆下前面板，再卸下舱门前饰板。因为机器比较紧凑，整体取出机芯可能不太容易，有时候需要稍微将前面板后面的塑料寸板向外拉一下。
  拔出机芯与主板的排线，这里要注意，机芯与前面板的排线够长，不用拔离，只需拔离与底板的排线即可。卸下固定于机芯左右两侧的螺丝后，就能直接将机芯取出。
  具体如何更换皮带的步骤，我在之前的帖子里讲起过，请点击链接查阅：http://kazuo.f3322.net:3395/forum.php?mod=viewthread&tid=251642&extra=
  取出机芯后，定睛查看机器原有皮带，被彻底惊呆了！！！尽然是用两根极细长的方截面皮带并排在一起绕在飞轮上，充当扁皮带用。   现在终于回想起朋友说的，他说卖家告诉他曾经送到镇上私人家电修理部维修过，拿过来后就出现走音跑调现象了。这哪能不走音呢？现在的家电维修部真是不负责任，以次充好然后收取高价维修费用，人品一代人不如一代人。立即换下那两根扯淡的皮带，用医用湿酒精棉擦洗飞轮，尽量洗净飞轮上皮带留下的痕迹后，装上从武汉老夏处购买的V6030专用皮带换上。这里要赞一下老夏，他手里有一本资料手册，可以根据卡座的官方维修手册中的皮带零件号查询到皮带规格。因此他所提供的皮带规格都是相当标准，应该准确地说，应该都是官方数据规格。非常专业的老夏！在此赞一下！
  换好皮带后，将机芯原路装回。前面板装回，仅保留外壳上盖不装。自此皮带更换完毕。这个换皮带过程中，千万不要通电源。
• 调整磁头方位角
  带子准备：MTT-114NA 12.5KHZ -24dB 方位角专用带。
  将卡座插在220V转110V的变压器上，变压器接在220V交流电插座上。用酒精棉花清洗磁头。
  由于我的双通道示波器起测电压有一点高，再加上测试带本身信号电平又小，仅-24dB，因此无论是卡座的LINE OUT出口还是卡座的耳机出口，均无法探测到信号。于是我想了一个不太严谨的办法，接一台建伍的桌面分体组合音响的功放机头，然后功放机头的耳机出口与示波器接上，将功放的音量开到最大，这样，示波器终于能够探测到信号了。我这台是虚拟示波器，但并不是那种以电脑声卡为取样平台的纯粹虚拟示波器。这台虚拟示波器有独立的信号取样电路，而电脑显示屏只是充当了这台虚拟示波器的显示输出。

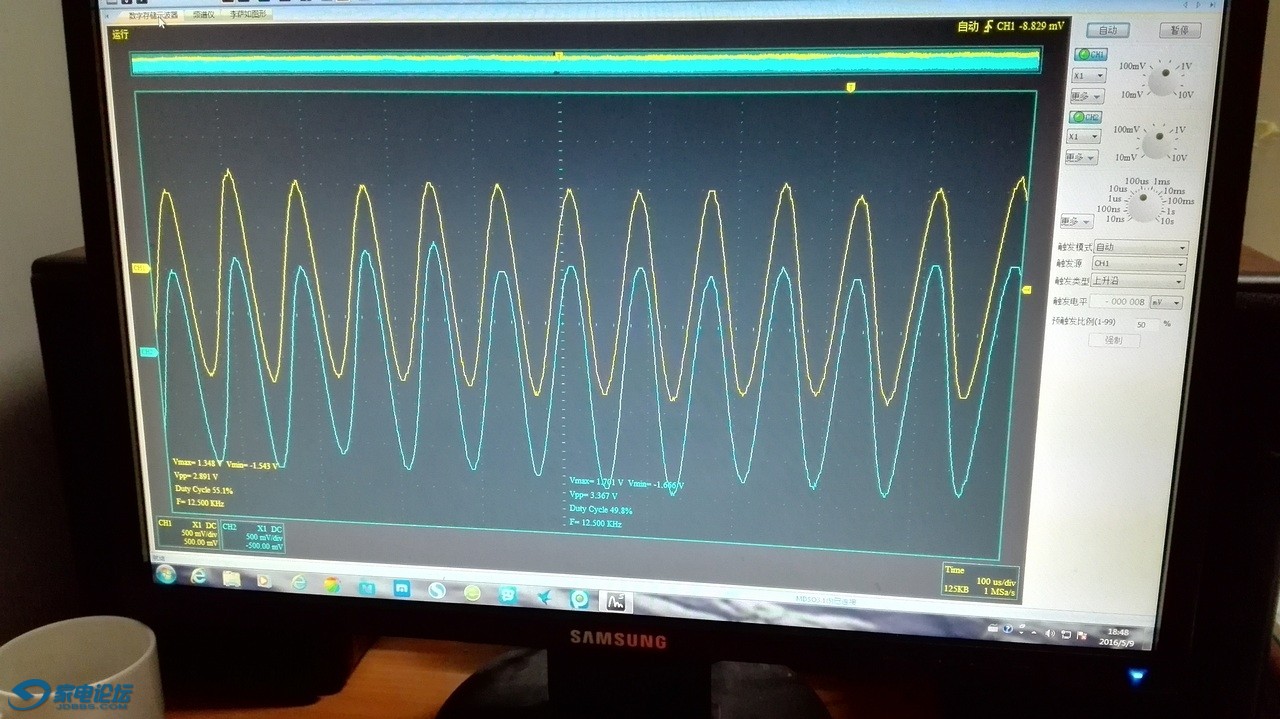

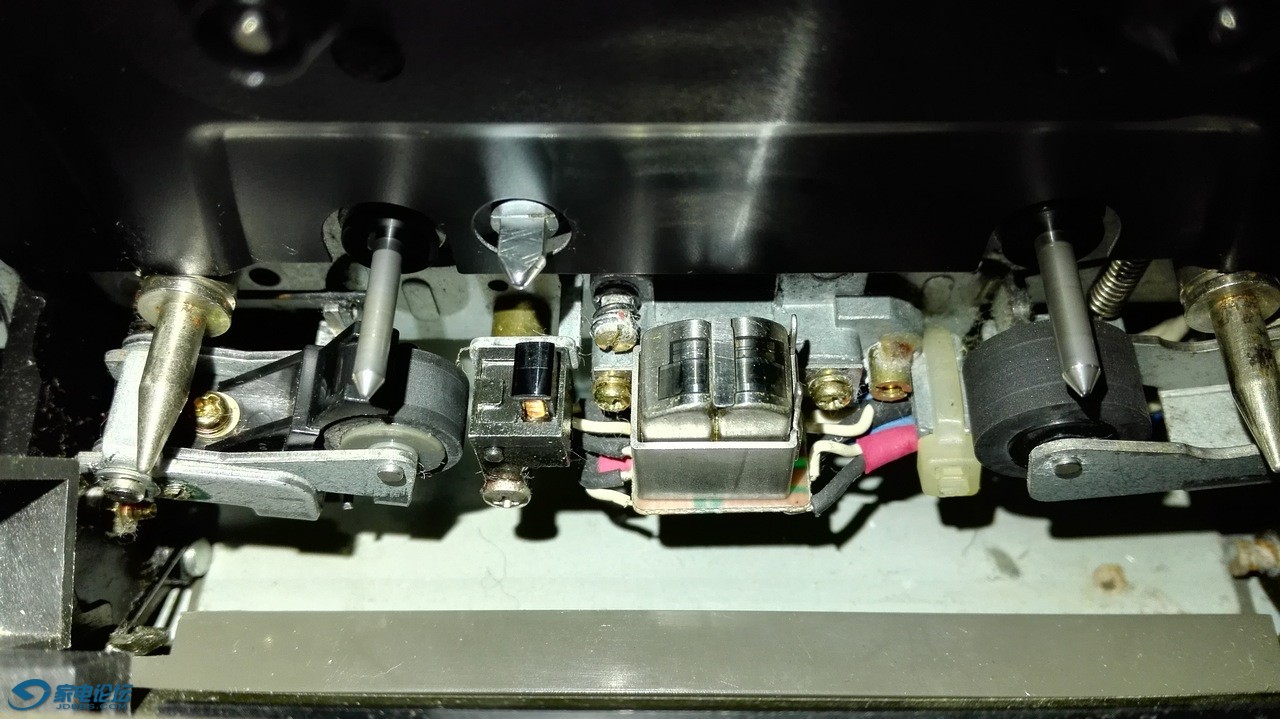

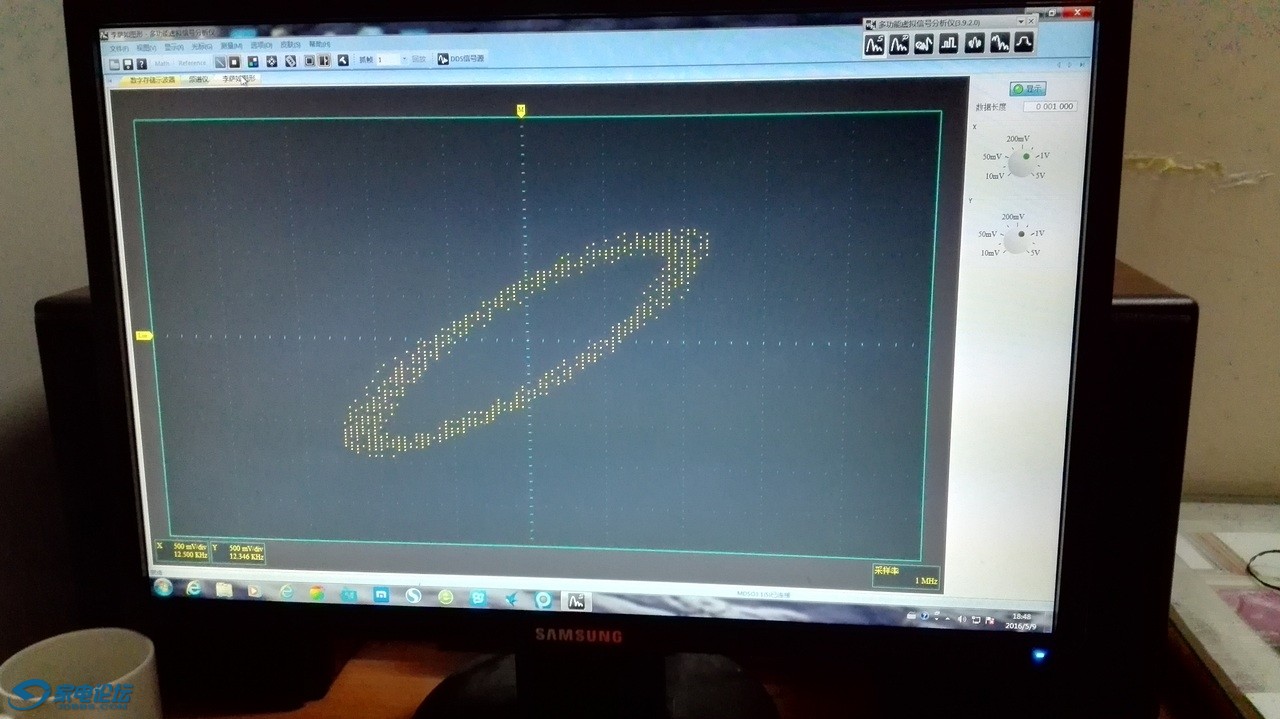

  微调磁头最右侧的方位角螺丝，观察示波器的李莎茹图形，当椭圆图形的形状变为最大，且接近于一条斜直线时，表明磁头方位角已经准确。将画面切换成相位图模式，看左、右声道的两条正弦波图形，正弦波的波峰与波谷达到最大值，且两条正弦波的波峰与波谷位于横向坐标轴的同一个位置时，表明左右声道相位一致，即磁头方位角准确。
  自此，磁头方位角调试完毕。方位角测试视频请见：http://www.tudou.com/programs/view/nFz_BnSlG4U/
• 电源板电压跳线
  TEAC的后期卡座有一个不错的设计，即使后面板没有提供国际电压切换开关，也会在电源板上提供国际电压的跳线选择。于是，找到电源板跳线区域，见图片，无需拆下电路板，用极细电烙铁，右手手握镊子钳住跳线，左手用电烙铁融化焊点，使劲用镊子在焊锡融化瞬间拔下跳线。在操作过程中不慎遗失了原装跳线，结果用粗一些的铜线丝整成跳线的形状，插在230V电压跳线位置，焊接上去。然后机器电源直接插在220V电压上，终于点亮正常使用了。230V电压是欧盟的电压标准。国内的220V可以直接使用。
  自此，机器的电压问题解决了。



heavenonearth

交易区新帖推荐

• 带速调节
  调试完磁头方位角后，在调试电平等电性能之前，必须校准磁带的走速。因为带速不准确，电平就不可能测得准。我调试带速一般喜欢使用两种测试带，一盘用于调试，一盘用于复核。两者有误差时，以复核的那盘为准。调试时，我使用了国产贵阳无线电四厂生产的3000HZ带速专用测试带。复核我使用日本原产TEAC MTT-211N 3150HZ带速专用测试带。
  绝大多数三磁头卡座的调速与二磁头双卡机不同。二磁头双卡机使用的电机是非调速电机，即电机本身不带调速功能，转速是通过调节稳速电路板上的供电电位器来实现。而大多数三磁头卡座都使用可调速电机，可直接使用小的一字螺丝刀通过电机背面的小孔进行调节。调速过程不需要拆下机芯，直接从电机背面深入螺丝刀调即可。
  话不多说，播放3KHZ带速测试带，频率计接在卡座背面LINE-OUT口或者前面耳机口上，查看频率计读数，得3.04KHZ。说明卡座的转速有些快了。用一字螺丝刀插入电机背面的小孔内，向左或向右旋转先确认哪个方向是调快，哪个方向是调慢。然后一点点微调，直到频率计读数显示3.00KHZ。（P.S. 我的设备简陋，只能用带有频率测试功能的万用电表来测试。其实我的信号发生器也带有频率检测功能，但是人比较懒，万用电表方便，所以这位朋友您看到后请原谅我。。。哈哈！）开始复核检验工作，插入TEAC MTT-211N测试带，播放测试带，频率计很准确地读出了3.15KHZ。自此，播放这两盘不同频率的带速专用测试带，都能够读出正确的信号频率，则可以认为我刚才的带速调试已经调准确了。
  注：只有在磁头方位角与带速完全准确的前提下，才能进入下面的电性能阶段的调试工作。使用3000HZ测试带测带速视频：http://www.tudou.com/programs/view/Rz6A0JRP50w/   使用3150HZ测试带测带速视频：http://www.tudou.com/programs/view/0t9EEfODuRU/
• PLAYBACKLEVEL播放电平与UV电平显示表的调试
  说到放音电平，很多人都喜欢使用315HZ/0dB测试带去调试。这种习惯是受到早期卡座调试电平手段的影响。一般工业标准中，盒式磁带录音机的电平参考标准大致分为两大标准：DIN标准与ANSI标准。DIN标准是以250nWb/m磁平为基准平台，ANSI标准是以160nWb/m磁平为基准平台。一盘250磁平的0dB测试带其信号响度与160磁平的0dB测试带相比相差4dB。也就是说：250nWb/m 315HZ -4dB = 160nWb/m 315HZ 0dB。
  判断卡座生产厂家所生产的这台卡座，其显示屏中的电平表刻度标示到底是以DIN标准制造还是以ANSI标准制造的，可以通过显示屏刻度中的杜比符号位置来判断。当杜比符号位置位于-1dB位置上，则说明该显示屏是DIN标准250nWb/m的磁平刻度标示；当杜比符号位于+3dB位置上，则说明该显示屏是ANSI标准160nWb/m的磁平刻度标示。
  因此，这就需要特别注意正确使用哪种标准的0dB电平带去调试。例如如果使用TEAC MTT-212N测试带去调试一台ANSI标准的机器，就需要让卡座显示屏中的电平落在+4dB位置上才算正确。
  针对不同厂家参照不同的电平标准制造卡座为今后的第三方使用、评价、维护造成不必要的麻烦，杜比实验室推出了统一的电平测试标准。随后主要的杜比芯片厂家与卡座厂家，总共6个厂家向杜比实验室提交了总共7个型号的杜比电平测试带供杜比实验室进行认证。经杜比实验室认证的杜比电平测试带，要求在测试带上标注杜比符号并标明杜比电平。杜比实验室的杜比电平标准为200nWb/m磁平 400HZ正弦波信号 -1.2dB(DIN.REF)。随后，主要的杜比芯片制造厂家均以杜比标准来设计与制造自己的杜比芯片。这些芯片有一个共同特征就是，芯片的REC OUT引脚的电压是以杜比电平作为标准，是标准定值，不允许换算，以REC OUT的杜比电平决定其他输入与输出接口的放大倍率。例如，索尼公司的CX20188、CX20187和CXA1098Q等REC OUT输出均为245毫伏杜比电平；CXA1330、CXA1563S等REC OUT输出均为388毫伏杜比电平。日立HA12088、HA12090、HA12091、HA12169等REC OUT输出均为300毫伏杜比电平。
  后期卡座的整机厂家制定其调试机器的输出电平时，均以所使用的杜比芯片制造商所制定的杜比芯片REC OUT引脚输出与测量规范作为卡座整机电平调试的标准。例如TEAC V-7000卡座要求使用杜比测试带测量并调试杜比芯片CXA1330的第13和第18个引脚（REC OUT）电压达到388毫伏，这与索尼公司的CXA1330芯片手册DATASHEET是完全一致的。又如爱华公司XK-S7000卡座使用索尼公司CX20188芯片，规定使用TCC-130杜比测试带测量TP1和TP2测试点并调试到245毫伏，这与索尼公司CX20188的芯片手册DATASHEET测量规范完全一致！
  自此，我们掌握了一条极为重要的调试方法：对于没有卡座维修手册的朋友而言，如果手中的这台卡座是中后期的卡座，只要去寻找该卡座的杜比芯片型号，并且该型号杜比芯片的技术手册中提供了REC OUT引脚的标准杜比电平与测量方法，就可以利用电平测试带准确调准该台卡座的输出电平了。
  关于电平带的规格，以下信息仅供参考：
  SONY P-3-L400： 160nWb/m, 315HZ, 0dB
  A.Bex SCC-2535:  160nWb/m, 315HZ, 0dB
  SONY P-3-L400J： 250nWb/m, 315HZ, 0dB
  A.Bex TCC-120:    250nWb/m, 315HZ, 0dB
  A.Bex TCC-121:    250nWb/m, 315HZ, -4dB
  TEAC MTT-212:  250nWb/m,  315HZ, 0dB
  TEAC MTT-212CN: 250nWb/m, 315HZ, -4dB
  杜比DOLBY LEVEL：
  TEAC MTT-150: 200nWb/m, 400HZ, -1.2dB (杜比实验室规范)
  A.Bex TCC-130: 200nWb/m, 400HZ, -1.2dB (杜比实验室规范)
  说了那么多，言归正传，开始准备调试TEAC V-6030S卡座的输出电平。查阅维修手册，要求使用杜比测试带MTT-150测量W6和W7测试点，调试R10与R20电位器，使W6和W7的交流电压处于388毫伏（-6dBm）。我这里使用了一盘A.BEX公司日本原装的TCC-130杜比测试带，这盘带子与MTT-150是完全一样等效使用的。2000年以后，A.BEX公司收购了所有TEAC旗下的测试带业务，并将型号定名为“TCC-130/MTT-150”。从TEAC V6030的电路图纸可知，W6和W7测量点与芯片CXA1563S第11引脚和第18引脚（REC OUT）直通。测量W6和W7就等于直接测量杜比芯片的第11引脚和第18引脚。
  插入TCC-130杜比测试带，卡座前面板的所有旋钮置中位置，所有开关设置为OFF位置。发现卡座显示屏不对，左声道电平压在了+2dB位置，右声道电平压在了0dB位置。很显然电路板上的R10和R20电位器可能被动过了。交流毫伏表黑笔接地，红笔点测W6和W7测试点，发现电压均高于388毫伏。于是，螺丝刀调节R10和R20电位器，使交流毫伏表读数平均在388毫伏上徘徊。
  再看卡座显示屏，发现两条UV电平带已经很准确地回落到了杜比符号位置。嗯！心想，这台机器虽然第N个前手玩家瞎动过播放电平电位器，好在总算是人品好，UV电平表电位器R11和R21没有被动过，保持了出厂时的状态。因此，当我把W6和W7测试点电压调回388毫伏（-6dBm）时，卡座显示屏UV电平指示便自然地回落到了出厂时的杜比符号位置。
  如果各位卡友手中V6030经调试后发现UV电平计量显示仍然不准的，那么就需要调节R11和R21电位器使电平指示压在杜比符号位置即可。
  使用TCC-130杜比测试带调试以后，再使用MTT-212 315HZ 0dB测试带复核。播放MTT-212，卡座显示屏很准确地压在了0dB刻度位置。OK，自此卡座整体的播放输出电平调试准确了。


• 有关测试视频请见链接。http://www.tudou.com/programs/view/nwepR7AEpgQ/



heavenonearth

• 调试录音通道前最重要的步骤——指定位置的设定
  准备工作：前面板所有开关，包括MPX、DOLBY等开关全部切换为OFF关闭状态；前面板除录音电平大旋钮外，所有旋钮，包括CAL LEVEL、CAL BIAS、BALANCE旋钮全部拧到置中位置。
  总是在《卡座论坛/卡座天地》上看到有的卡友写出统调、标调TEAC卡座的帖子。我发现有一个共同的特点，就是在调整录音通道前，都将前面板的REC LEVEL大旋钮拧到0位置，然后将TAPE的监听电平与SOURCE的监听电平调到一致。我想说，对于TEAC卡座而言，这种调试方法是大错特错的! 如果以这种方法调试，那你的TEAC座的录音电平永远调不准。
  只有严格按照维修手册指定的调试方法调试，才能够调准录音电平。因此，我们需要先看一下手册是怎么写的：录音通道开始前，先设置第9项“Specified LINE input level”指定线路输入电平。设置完指定电平后，前面板的REC LEVEL大旋钮和BALANCE小旋钮就不能再移位了。
  这条关键性的条件，很多卡友在统调录音通道前都会漏做。漏做这一步将是致命的！
  话不多说，开始做这一步工作。
  将卡座前面板所有开关关闭。CALLEVEL与CAL BIAS旋钮置中位置。



       具体步骤如下：

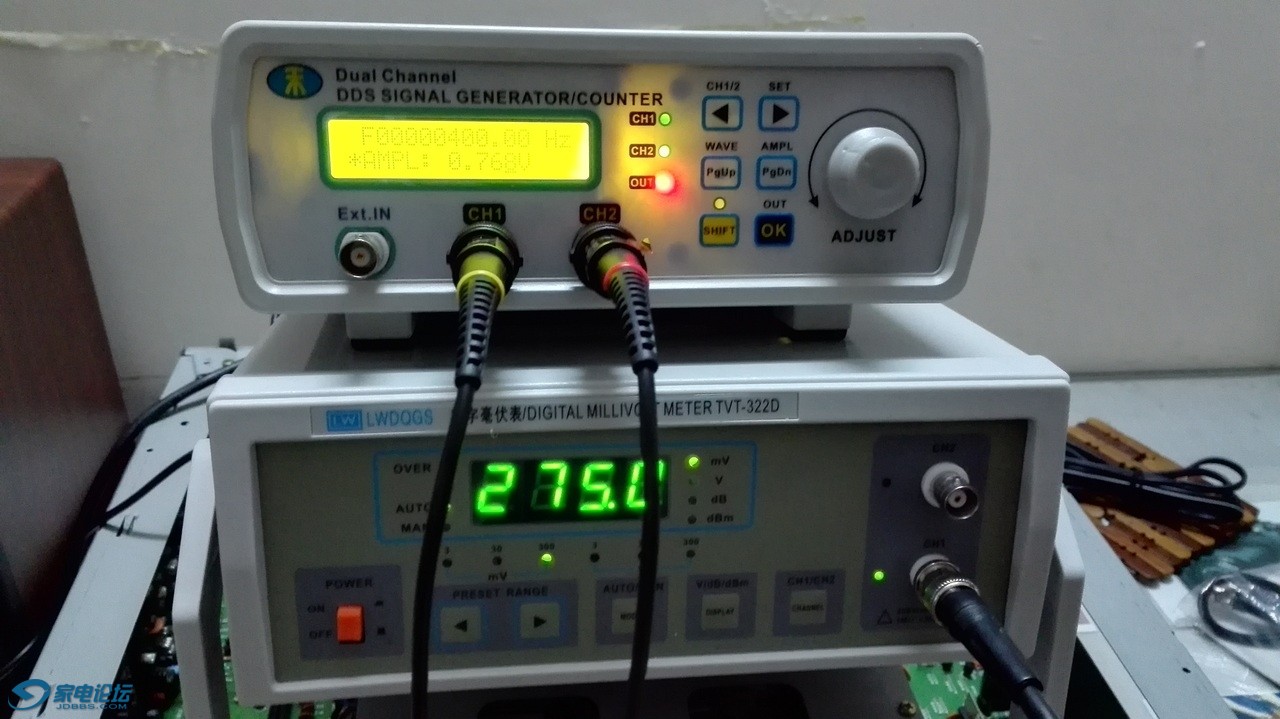

• 双通道信号发生器CH1和CH2都设置为400HZ正弦波275毫伏有效电压值（-9dBm，275毫伏是指有效值，非Vp-p值）。275毫伏有效值可以由交流毫伏表直接测试信号发生器得到。
• 将信号发生器CH1和CH2分别接入卡座的LineIn左声道与右声道。
• 将交流毫伏表接入卡座的LineOut左声道与右声道
• 将卡座MONITOR监听开关切换成SOURCE
• 旋转调节前面板的RECLEVEL大旋钮与BALANCE小旋钮，使毫伏表读数，左右两个声道都显示367毫伏（-6.5dBm）。
• 此时，观察卡座显示屏UV电平指示应该压在杜比符号位置。如果没有到此位置，请检查之前调试的放音电平是否正确到位。
• 调好以后，不能再移动前面板的任何旋钮，特别是REC LEVEL大旋钮与BALANCE小旋钮。这是铁的纪律！如果在之后的工作中，不小心移动了这两个旋钮，就需要重复做一遍这一程序步骤。



自此，调试录音通道以前最重要的一步“指定位置设定”算做好了。

• 检测内置BIAS偏磁振荡器频率
  测试带准备：MTT-5511或红三角包装的TDKD60空白带。我亲自检测过，红三角包装的TDK D60空白带与MTT-5511空白测试带的性能几乎是完全一致的！
  使用频率计（一般带有频率测试功能万用电表也可以），频率计的黑笔接地，接地可以是卡座耳机插口的接地端，也可以是卡座LO口的接地端，或者是这台卡座电路板上任何接地的焊点或接点都可以。频率计红笔点测电路板上W414测试点。该测试点是电路板上的一根飞线。旁边标注着“150KHZ”。
  使卡座Line-in输入端不接任何信号源，保持无外部信号输入。放入MTT-5511（或红三角包装TDK D60空白带）空白测试带，开始录音，录音进行中。。。我用红笔点W414，显示读数为“151.1KHZ”。按照维修手册的调试范围，“150±5KHZ”公差范围内都属于正常。但是本着精益求精的态度，还是决定将其调准至150.0KHZ。用一字螺丝刀调节L801中周可调电感，图片中位于W414飞线上方的那颗大电感，将读数调到150.0KHZ。
• 至此，本调试项目完成。
• 建立电感线圈SET UP COIL
  测试带准备：MTT-5571金属测试带。这种测试带我没有，我使用的是A.BEX TCC-403B金属测试带。A.BEX TCC-403B和TEAC MTT-5571是完全等效的。如果都没有这些磁带的朋友，可以使用TDK四类带替代。
  按照手册步骤：



• 保持前面板CALLEVEL和CAL BIAS旋钮继续处于置中位置。保持前面板REC LEVEL大旋钮和BALANCE小旋钮处于刚才第六步调到的指定位置。保持前面板所有开关均为OFF关闭状态。
• 保持卡座Line-in输入端不接任何外部信号输入源。
• 插入MTT-5571金属测试带（我放入的是A.BEXTCC-403B），开始录音。录音进行中。。。
• 找到电路板上C314和C414这颗电容，可以看到电容的一个焊脚用圈圈标记了出来。这个脚就是一个测试点。
• 使用直流电压表（可以用万用电表直流档位替代），注意，这里是直流电表，不是交流电表，黑笔接地，红笔点测C314圈起来的引脚和C414圈起来的引脚，用一字螺丝刀调节L302和L402这两个可调电感，图片中位于C314和C414这两个电容上方的两个可调小电感。当直流电表的负电压值达到最小值，即负电压值的绝对值最大时，调试就算完成了，无论电压值具体是多少，只需要达到直流负电压值最小即可。



通过以上调试，SET UP COIL建立电感线圈这一步就算完成了。

• 调试录音偏磁 RECORD BIAS
  测试带准备：MTT-5511和MTT-5571（TCC-403B）
  按照手册步骤调试：



• 保持前面板CALLEVEL和CAL BIAS小旋钮继续处于置中位置。保持前面板REC LEVEL大旋钮和BALANCE小旋钮处于刚才第六步调到的指定位置。继续保持前面板所有开关均为OFF状态。
• 找到相邻的R31和R41电位器，记住这两个电位器的位置。将R31和R41电位器旋转到中央位置，放入MTT-5511测试带。等BIAS调试工作顺利完成后，再将R31和R41电位器柠回刚才的初始位置。
• 双通道信号发生器，CH1通道设置250HZ/6.16mV正弦波信号，6.16mV为有效值，非Vp-p值。CH2通道设置10KHZ/6.16mV正弦波信号，6.16mV位有效值，非Vp-p值。
• 交流毫伏表接卡座左声道LineOut端口
• 将信号发生器CH1的250HZ/6.16mV正弦波信号接入卡座LineIn左声道，观察毫伏表读数。
• 将信号发生器CH2的10KHZ/6.16 mV正弦波信号接入卡座Line In左声道，观察毫伏表读数。
• 调节R32电位器，使第“5”步骤的毫伏表读数与第“6”步骤的毫伏表读数近似相等。（大致相等即可，不需要很精确，也难以做到完全精确一致。因此，维修手册上也使用了”Nearly equal level…”的用词）。
• 交流毫伏表接卡座右声道LineOut端口
• 将信号发生器CH1的250HZ/6.16mV正弦波信号接入卡座LineIn右声道，观察毫伏表读数。
• 将信号发生器CH2的10KHZ/6.16mV正弦波信号接入卡座Line In右声道，观察毫伏表读数。
• 调节R33电位器，使第“9”步骤的毫伏表读数与第“10”步骤的毫伏表读数近似相等。（大致相等即可，不需要很精确，也难以做到完全精确一致。）
• 调整好的上述Line out端电压，应该是位于8.0~8.6区间里的时候，两种频率的信号在出口端能测到大致相等。记住，不要忘记将刚才的R31和R41电位器柠回初始位置。



至此，录音BIAS调整完成。

• 校准CAL基准电平：
  测试带准备：MTT-5511标准C-60一类空白测试带；
  按手册步骤调试：
  1、  保持第六步“指定位置设定”不变。
  2、  将信号发生器拔离卡座，使卡座Line-in入口空置不接任何信号源。
  3、  放入MTT-5511空白测试带，按压卡座前面板录音与播放键，开始录音。
  4、  交流毫伏表黑笔接地，红笔点测W475测试点。
  5、  按压前面板CAL按钮，再按一次，再按一次……反复再按一次，使机器不断在CALLEVEL与CAL BIAS功能之间不停地切换。
  6、  观察毫伏表读数，调节R83电位器，使毫伏表读数在LEVEL状态下与BIAS状态下都得到近似相等的电压：69.1mV。
  至此，CAL基准电平已经校准了。



  调整录音电平：
  测试带准备：MTT-5511标准C-60一类空白测试带；
  按手册步骤调试：
  1、  信号发生器设置正弦波信号400HZ/195mV（-12dBm）的信号接入卡座Linein。
  2、  确保第六步“指定位置设定”的前面板各个电位器位置保持不变，开关均处关闭位置。
  3、  插入测试带MTT-5511测试带。
  4、  交流毫伏表分别接卡座Lineout的左声道与右声道
  5、  按压录音与播放键，让卡座开始录音。
  6、  调节电路板录音区域的R33电位器，观察毫伏表读数，当平均在261mV（-9.5dBm）上下跳动时，左声道录音电平校准。
  7、  调节电路板录音区域的R43电位器，观察毫伏表读数，当平均在261mV（-9.5dBm）上下跳动时，右声道录音电平校准。


  以上是一些主要项目的调试。通过上述步骤，这台TEAC V6030S的电性能应该差不多就恢复到了出厂状态了。
  感谢您花了那么长的时间拜读。
