给DAT机加装带仓照明是需要牢固固定的，俺手工糙，但是还是挺牢固的

全中文说明书

DAT座机，尤其是SONY系列的一些倾斜入带形式的机器，可以直接从带仓看到磁带，但是部分机器是没有内部照明的。
之前看到网上几个例子，有朋友加装照明的时候，仅是用胶带粘，牢固性和可靠性容易出问题的，为此特意拍了下我用很粗糙的手工整的R500内部照明的例子。效果只能算满凑合，当然如果有心，各位朋友做的效果可能比我好地多。



手工糙一些，但是选用材料很结实。我是用PCB板边脚料来做的。

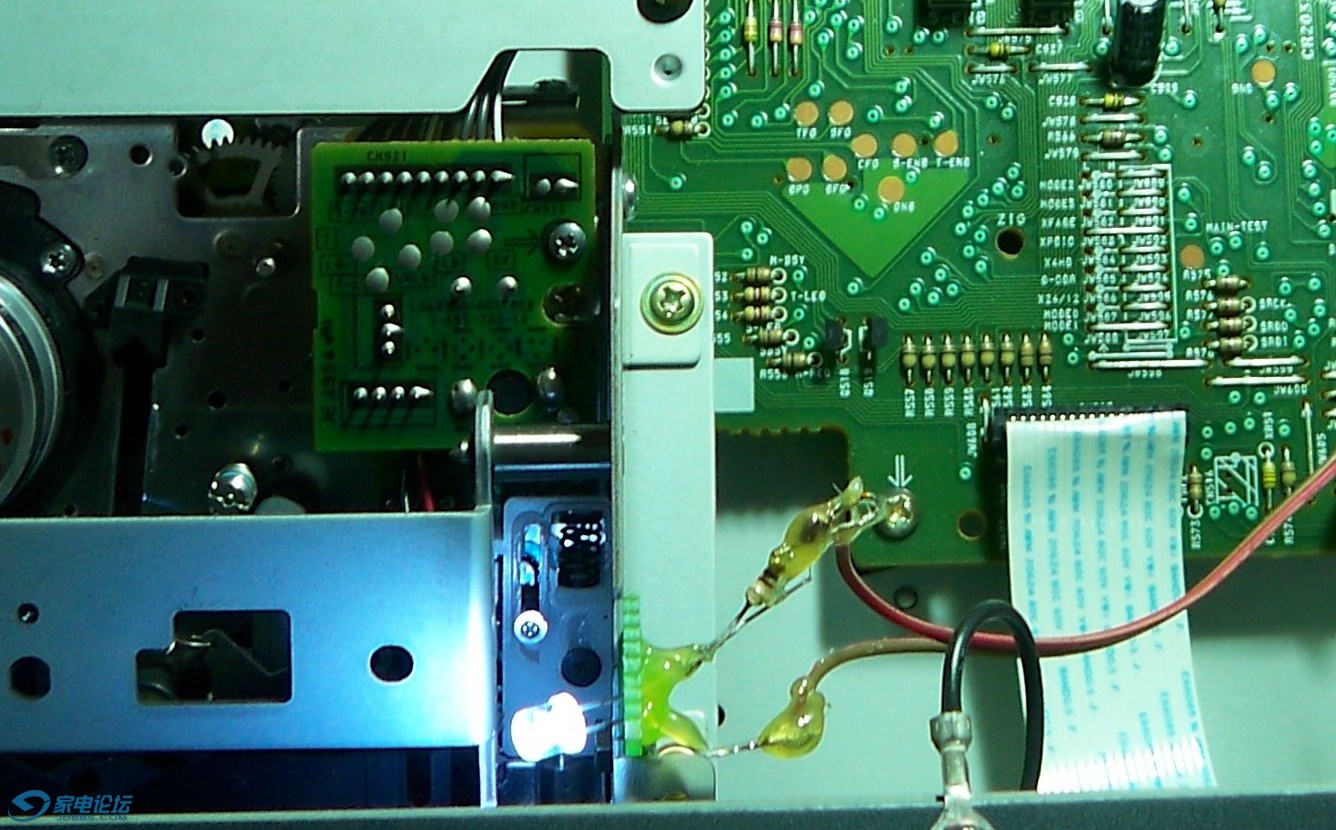

注意看，在R500右侧机架上有空的螺丝孔，可以利用这个位置，在PCB板上算好位置钻孔，然后插上一个平头的LED高亮的白色灯。串一限流电阻，随便找到主板上一个5V短接线点，负极连到地线。


弯曲白LED引脚，以调节光线角度。

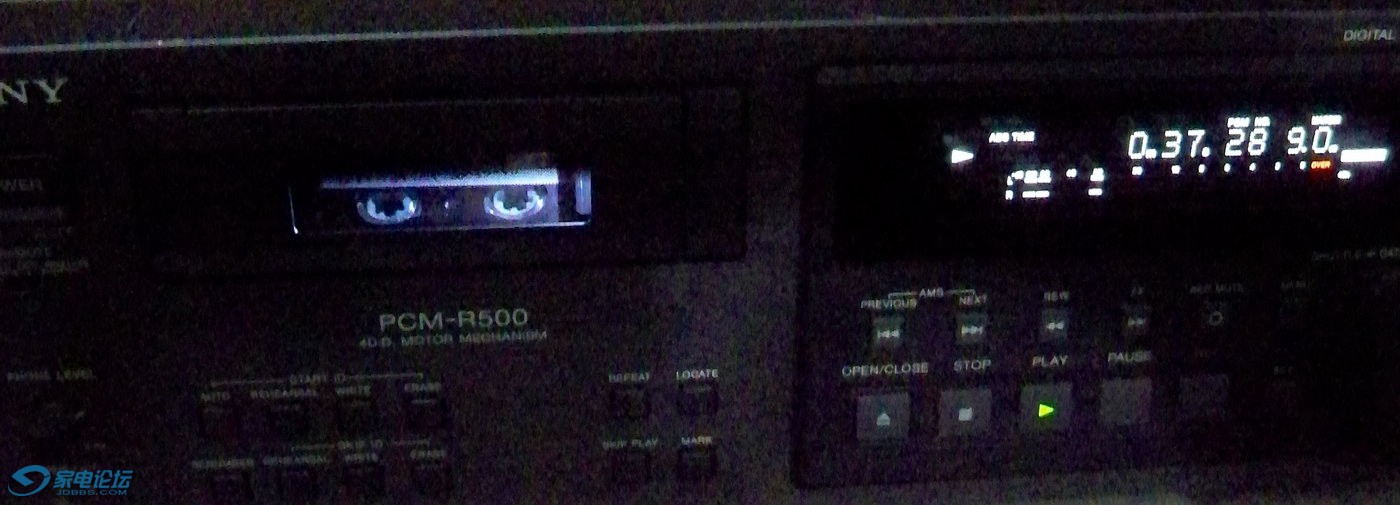

效果

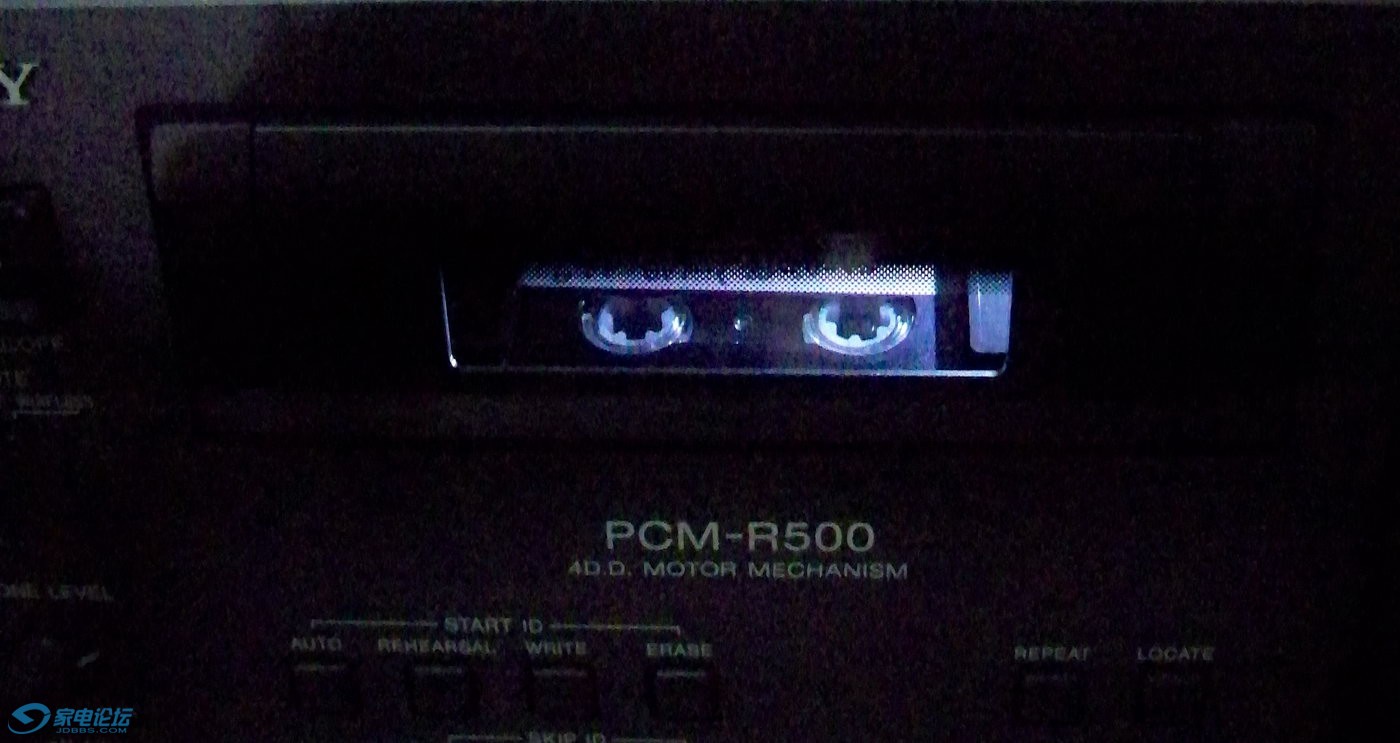

闪光灯或者室内灯亮的时候也能看清内部。




半夜录磁带有幽灵美女的影子。

全中文说明书

交易区新帖推荐

为什么选用平头LED，而不能选择圆头LED，因为圆头会将光线汇聚，而我们要的不是光线汇聚到一个点的效果，我们要看到散射光线对整个带仓内部的照明效果，使用平头的LED会产生类似房间照明的效果。

valoon

挺不错的，我第一个来顶，我也喜欢这样看着磁带在转动的样子，迟点有空也给卡座装上！

ytqfrank

我的2700 缺个 带舱盖子啊，不完美了

全中文说明书

valoon 发表于 2016-7-8 11:07
挺不错的，我第一个来顶，我也喜欢这样看着磁带在转动的样子，迟点有空也给卡座装上！

装上好看，哈哈。

全中文说明书

交易区新帖推荐

ytqfrank 发表于 2016-7-11 16:55
我的2700 缺个 带舱盖子啊，不完美了

简单的方法是用一片有机玻璃弄上去，复杂的方法是找个人的带仓盖，画图搞3D打印出来。

ytqfrank

全中文说明书 发表于 2016-7-11 18:52
简单的方法是用一片有机玻璃弄上去，复杂的方法是找个人的带仓盖，画图搞3D打印出来。

我也想3D打印啊，关键是没有见过真的盖子

关东剑侠

ytqfrank 发表于 2016-7-13 14:50
我也想3D打印啊，关键是没有见过真的盖子
