索尼N1的打理（图文版）

蜀道青天

这个是答应别人的功课，结果一直忙就耽误了，今天整一下，但愿对新手有用。当然，也希望老鸟们补充完善，本人也只能算是新手，可能有说的不对的地方，欢迎围观嘲笑。

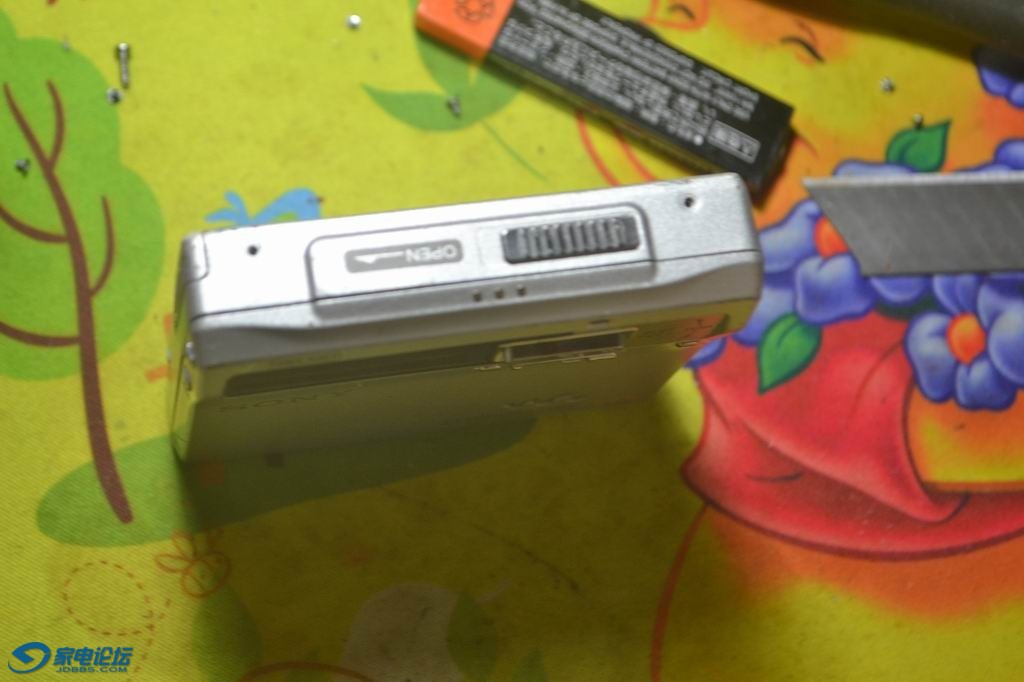

找了一台外观很垃圾的机子，不出意外地不读碟。
电池仓还算干净，这个就省了很多功夫。
主板通电一般都好办，但有些主板不通电就麻烦一些，如果是被电池液沾上了，就清洗吧，这个后面再说。

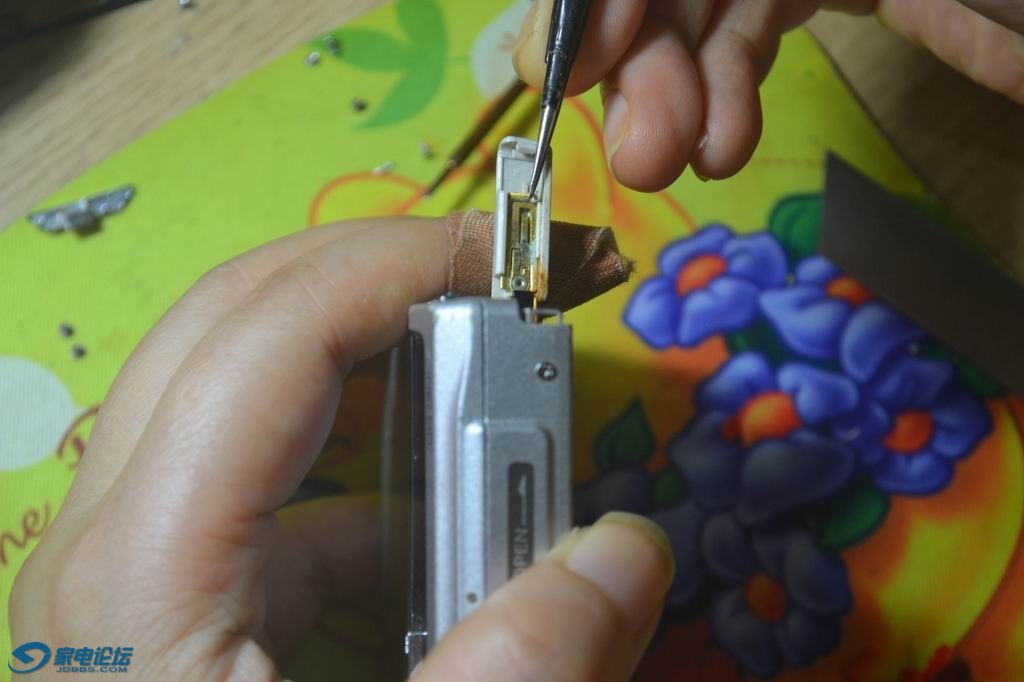

开后盖，先把电池盖拿下来，把上面的小舌头挑一下，很容易拿下来，装回去时向下压就紧了。

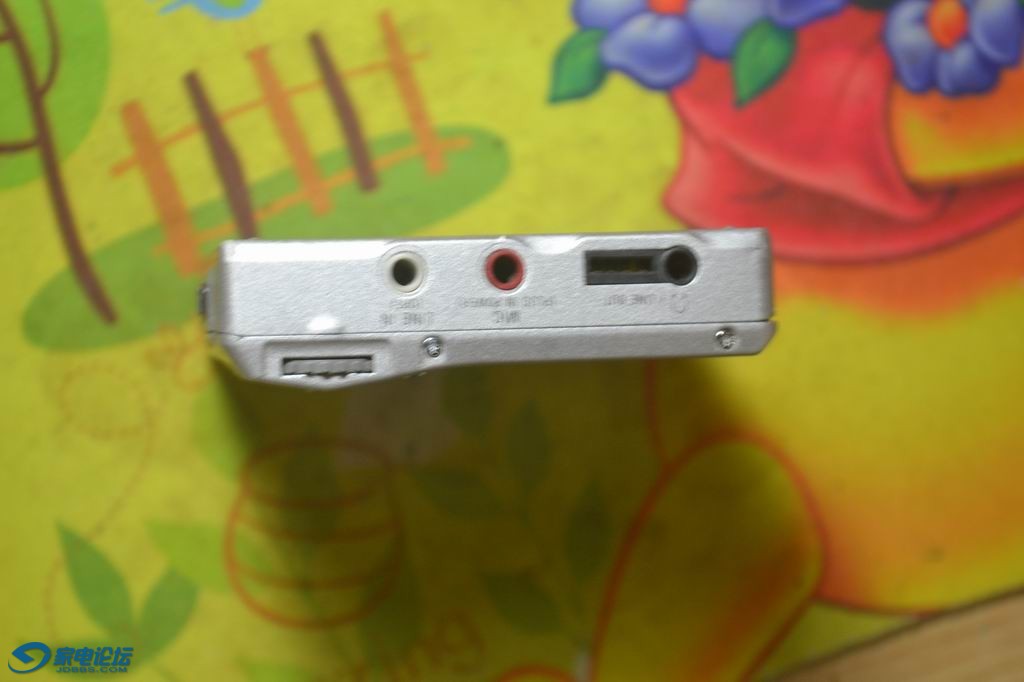

后盖从电池盒这边开，否则会卡住那一排插孔的，装回去时先对好插孔，再合另一边。

好了，底板上的几颗螺丝松开，录音臂排线最好还是解开焊点，这样方便一些。最上方是电机排线，下面是面板排线，注意，光头排线在主板下层的中间位置，小心别拉断了，这个排线是卡扣，轻轻扳开。三个排线松了，就可以把主板拿下来了。

现在，直面机芯了。用镊子拨动蜗杆齿轮，看光头移动是否顺畅。一般蜗杆上容易积尘，导致光头运行不畅，这时就要把它拆出来清理。我一般是不管怎样，都要把蜗杆和光头拆下来的。


这个铜片一颗螺丝，很短的。然后拆白色这个齿轮，这个要注意，上面的小限片(黄色箭头)是很容易飞掉的，一定要小心，否则你就麻烦了，这一点索尼不如夏普，都是透明的，飞了找不到，夏普是彩色的，好些。

拆光头还要把录音臂的两颗螺丝卸了（红色箭头），这两个一般是黑色的。拆下来的螺丝分门别类放好，很多不一样的，要注意。

上次帮坛友修台N1，打开发现这个电池盒接口垫片没了，有时会造成主板短路的，也要注意。
我一般是不管三七二十一都把蜗杆和光头放超声波清洗机里洗两遍，第一遍用洗洁精，5分钟，然后在龙头下冲洗，再放回用清水洗5分钟，拿出来用风筒热风吹干。注意，没完全吹干的光头是不能用的。一般清洗过的光头都能恢复状态，因为超声波是可以清洗透镜下层的污垢的，想想就能明白。我反正就没见过有几个光头是坏的。当然，夏普光头就是另说了，那个真的是坏的多，往往洗也白洗。
下来是寻迹电机，用手捏住电机上盖，用点巧劲，那个是磁吸住的，没有机关。拿下来后加点机油，千万不要加什么缝纫机油，那个太稀了。这个加油是有道理的，很多开机后轰隆隆像里面在打架的声音往往都是电机里的润滑油干涸造成的，试试就知道了。对了，加完油（别太多，一滴就够）用手拨动电机，让它自己转转。

这些都整完，就可以按顺序装回去了。
装完之后，用镊子拨动蜗杆齿轮，看看光头是不是来回走的很顺畅？这里还要注意，光头下部那块压着蜗杆的小铜片（红色箭头）是个很关键的部件，小有变形，光头就不走了，或者会发出异响，那就要调整了，太紧会有噪音，太松光头不动，这个是要点耐心的，总之要调到快速拨动那个大齿轮光头要来回顺畅移动。

接下来是录音磁头电机和齿轮，这个一般是清洁干净就可以的了，许多时候所谓录音磁头不下降就是这里的齿轮夹杂了很多脏东西，清理一下，特别是一些动物毛发什么的，一点点就会卡死，清理后用镊子可以轻松拨动齿轮，看到滑杆上下自由滑动的。（红色箭头）图上没拍到的另一边齿轮也是要清理的。

关于滑杆、蜗杆要不要上油，这个就真不好说了，齿轮的接触部位可用牙签挑一点润滑油（雪油）上去，蜗杆什么的稍稍的上点机油是可以的，但不能多，一句话形容：上完油要看上去没上油一样。自己把握吧。上多了，用纸巾吸掉就可以了。
接下来就是装主板了，光头排线、电机排线接好就上好主板固定螺丝，这时可以用线控试机了，用手压好碟仓两边的支架，应该就可以看到碟片在转动了，也可以在不放碟片的情况下，把光头拨到外侧，压着边框，试试看光头能不能迅速归位，一般能看到光头上下耸动并放出红光，这就是工作正常了。如果一切顺利，碟子应该也能很快读出并播放的。如果走动什么的都挺好，就是不读，很可能是光头没干透，这个要耐心点了，我试过换上没反应，结果第二天一下就好了，读录都状态好的不要不要的。实在不行，就只能换光头了。但就我的情况看，光头老化到了不读实在是很小概率的事情。
这个时候要搞面盖了，首先面盖排线的接口最好用天那水擦拭干净，很多时候面板无反应或是液晶不显示都是这里作怪，清理完要注意，那块白色小垫片是不可或缺的，否则容易接触不良，这个要注意。

N1的面板是比较容易窜键的，这个就要打开来清理了，注意方向键上的那个弹簧，也是容易掉的东东。电子市场上出售的“精密电子仪器清洁剂”是个好选择，窜键处喷一点就解决问题了，滚轮有问题也是喷一点，活动几下一般都能解决。N1面板经常是侧面的音量键出毛病，小心撕开上面的塑料，喷点上去，轻松搞定，再把塑料贴回去就行了。这里要说一下，那个什么WD40就是一个除锈剂，千万不要用在MD上面。就连电池接触都最好别用它，砂纸打打就好。

对了，录音拨键有时不太灵光，一般多拨两下就好，如果不行，就要看看前面说的录音臂移动电机齿轮什么的了。
还有一个要注意的地方，就是碟片写保护检测那个小开关，还是上面的“喷一点”再按动几下，让它能弹起就好。电池仓里那个三角的小拨片（二图黄箭头）也可以“喷一点”。

装机了，有一个容易忽略的地方要注意：电池仓上部的小塑料条，仔细看，有几个卡口，要和中框部分咬合好，否则放电池会很紧的。千万不要忽视。还有装后盖的时候要注意HOLD键的位置，里外要一致，同时还要注意开仓键的位置，要靠在右边。

机子好了。

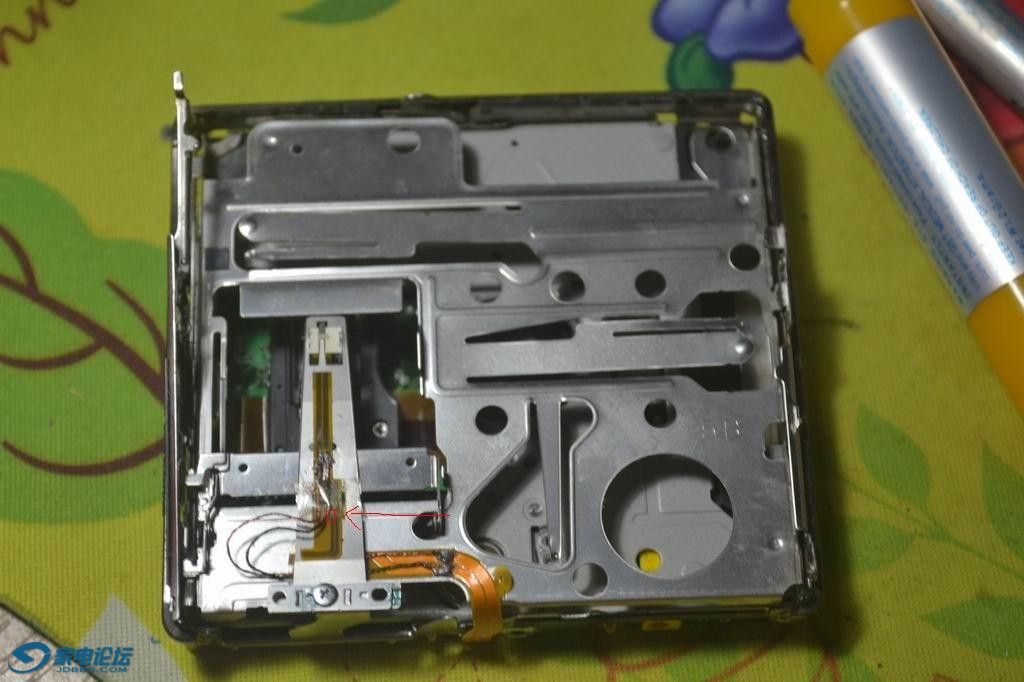

嗯，下面再说说关于断录音排线的问题，由于材料的问题，R900、R909和N1这三个系列都很容易排线断裂而造成录音变空白。这是没办法的事（N1后期改进了材料），从N10以后就没有这个问题了。最佳解决办法是自己接，坛子里关于这个帖子已经很多了，我就随便说点感觉吧：1、索尼耳机线是最好的。2、飞线的受力点在录音臂中部，用双面胶固定飞线，不要让走动的磁头直接拉动焊点。3、焊点用牙签挑一点AA胶固定一下，别太厚，N1面板空隙有限，厚了会卡住光头的。4、飞线按原布局走，不能太长，拉到尽头刚好就行。这是最合理的走线。这照片是以前R900的，其实焊点最好是错开，图中红圈处就是应该固定的受力点。顺便，这个飞线是过长了，应该再短一点的。

有的机子录音会出现“DISK ERR”，一般是光头和磁头没对准，对准了这个问题一般会解决的。
好了，先来这些吧。其实R900和R909这两个机子也基本是这个样子的，机芯都几乎一样，其实这篇东西已经把这几个机子都包括了。不过有件事要说一下，N1的光头看上去和909、900一样，但因为录音数据线不同，所以换上去虽然可以播放，但录音是不能的，可能是和功率有关，没来得及研究。这个提醒一下。当然，如果你不用它录音，那就可以互换了。（这个地方不严谨，谢谢20楼朋友的指正。我的试验是光头和录音臂一起更换录音完全没有问题，但如果单独譬如N1的光头配用原来900或909的录音臂数据线则录音出错。也可能是我的问题，这里提出来供朋友们参考，毕竟我也只是个爱好者而已）嘿嘿。补充一下：主板如果腐蚀的不是很厉害，是可以清洗的，我 的做法是拆下来，喷些车头水，润上几分钟再用旧牙刷使劲刷，特别是电池仓正极附近，然后在自来水下冲洗。最后晾干（用热风筒最好）。如果可能，最好检查一下有没有主板断线的地方，补点焊，这个因为MD距今时间短，一般都不会太严重的，不像磁带机。当然，如果腐蚀严重，那就神仙都救不了了。
拍照片的机子是老婆打理的，手也是她的。比我能干多了。上张我家的吃货。

也许还有没说清楚的地方，想起来再说吧。其实很多东西都是举一反三的。祝各位玩的开心。

huyu1976

赶紧顶了！！

2011129705

太详尽了，赞。

akephil

有图就完美了

bingo789

顶顶~
等上图

蚂蚁先生

只看到文，没看到图。图文并茂岂不是更好！

bingo789

一周了，还没上图

huyu1976

bingo789 发表于 2016-7-6 16:26
一周了，还没上图

估计太忙！

bingo789

huyu1976 发表于 2016-7-6 21:47
估计太忙！

理解

huyu1976

拆机，超声波清洗激光头，齿轮上润滑脂！装机，测试读碟！！！嘿，真的救活了！！楼主给的N1可以读碟了！！！
谢谢了！！！

dr77

有图就更好了

bingo789

好贴。支持加精！

蜀道青天

huyu1976 发表于 2016-7-10 10:32
拆机，超声波清洗激光头，齿轮上润滑脂！装机，测试读碟！！！嘿，真的救活了！！楼主给的N1可以读碟了！！ ...

佩服，在没有图的情况下搞成了。理解能力很强啊。

huyu1976

蜀道青天 发表于 2016-7-13 14:56
佩服，在没有图的情况下搞成了。理解能力很强啊。

读碟还是有些挑碟，但是已经很好了！！

你家媳妇居然都能修MD，真太厉害了，我家的螺丝都不会拧。

蜀道青天

bingo789 发表于 2016-7-13 14:31
好贴。支持加精！

加精是不敢想的，那个太难，就想加个分而已。唉……
