　松下(0, 0.00, 0.00%)大金三菱重工三强拆机对比
　　拆解： 松下CU-HE13KH1空调
　　压缩机被称为空调心脏部分，其性能直接决定空调能否拥有良好的性能。松下CU-HE13KH1空调采用松下自有品牌压缩机。与上一代产品相比，松下采用新一代变频器，实现“无级争先波变频技术”，提升与直流变频压缩机吻合性的频率控制。

松下CU-HE13KH1空调拆解

　　松 下CU-HE13KH1空调采用3叶式异径轴流风扇，通过对叶片的特殊设计，增加风量和风压，同时减少切风噪音。实验室数据表明，相比松下旧款产品其风量 提高8&，输入抗阻削减16%，噪音降低1.7分贝。产品采用亲水锡箔蒸发器，通过冷凝水实现蒸发器的自动清洁，提高空调在长时间使用后的高效稳 定。

松下CU-HE13KH1连接管

　　室外机热交换铜管采用内螺纹设计，同时螺纹的扭曲角度进行优化，提高空调室外机的热交换效率，散热片具有独创立体构造，增加热交换面积。

外机电机由广东威灵电机厂提供，功率40W 转速950r/min

　　松下CU-HE13KH1空调为全直流变频空调，室内、室外机风扇均采用直流无刷电机。其室外机电机由广东威灵电机厂提供，功率40W 转速950r/min。
　　拆解：大金FTXF135NC-W
　　大金空调一直专注于高效能变频压缩机，其钕磁铁摆动式压缩机更是产品的一大亮点。大金FTXF135NC-W采用了大金自行研发的钕磁铁磁租式直流电机。四片钕磁铁嵌入转子中，借助钕磁铁强于普通磁铁10倍的磁性，提高电机的压缩机效率。

大金FTXF135NC-W空调拆解

室外机增加了一组散热片

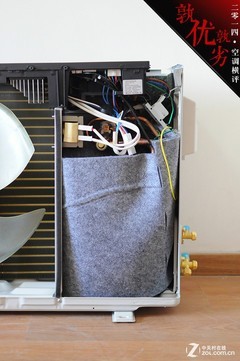

　　大 金FTXF135NC-W并没有配备独立的防水盒设计，其电路采用了侧式设计，其电子元件几乎处于裸露状态，其防水仅靠一片保护棉材料和外机顶盖，防水部 分凸显“单薄”。大金FTXF135NC-W采用专用材料进行包裹，保留采用内层为橡胶材料，同时压缩机顶部，底部以及裸露的管路均进行了细致仔细的包 裹。其包裹层数为两侧，这一点相比松下CU-HE13KH1空调的包括材料

采用日本芝浦电机(浙江)制造的无刷电机

　　大金FTXF135NC-W为全直流变频空调，其驱动风扇全部采用直流塑封无刷电机，室外机采用日本芝浦电机(浙江)制造的无刷电机，额定功率33瓦，转速1000r/min，在规格参数部分优于松下CU-HE13KH1空调。
　　拆解：三菱重工SRCMB35HVBG
　　三菱重工SRCMB35HVBG变频空调的室外机部分保持了三菱重工空调一贯的高水准，整体化的钢板结构，加强了室外机的稳定性，镀锌钢板搭配烤漆的工艺设计，加强了产品的防水、防锈能力。产品采用了大尺寸的PCB电路板，并使用专用电路盒以加强防水特性。

三菱重工SRCMB35HVBG变频空调

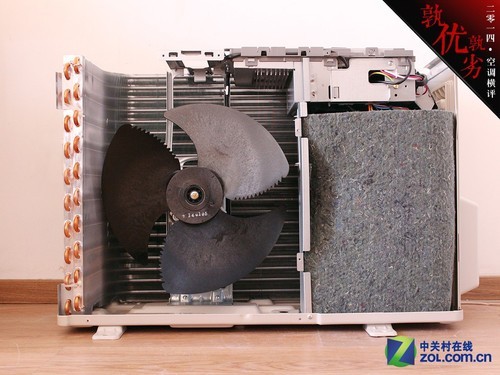

　　三 菱重工SRCMB35HVBG变频空调的室外机重量达到了35kg，更重的质量代表了更丰厚的用料。产品采用双排冷凝器，全部采用高效内螺纹铜管，提供热 传导效率。三扇叶的设计，扇叶形状如同镰刀状，尾部锯齿状接口有效降低切风噪音，降低空调运转时的室外机噪音水平。

三菱重工SRCMB35HVBG变频空调

　　热交换是空调工作的核心三菱重工SRCMB35HVBG采用独创NL节能开窗翅片，通过空气搅动技术实现更为高效的热交换效率，提高制冷制热速度，节能率提高30%，经过优化的M型外机换热翅片，通过高维结构实现热交换和空气流量的平衡，提升10%的热交换效率。

三菱重工SRCMB35HVBG变频空调

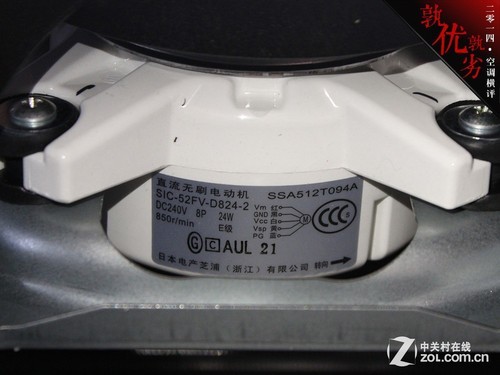

　　三菱重工SRCMB35HVBG为全直流变频空调，空调风扇电机采用了来自日本电产芝浦(浙江)的直流无刷电机，功耗为24瓦，额定转速850r/min，电机可控制转速，更加节能，无电刷设计延长电机的使用寿命。
　　格力海信科龙TCL格兰仕拆机对比
　　格力KFR-35GW/(35583)FNAa-A3的室外 机尺寸为776*540*320mm，相比三菱重工780×290×540mm，领着的尺寸基本一致。而在重量部分，三菱重工为35kg，格力为 32kg，简单的以重量判断，格力的“身材”就要单薄了一些，当然这仍高于同类产品的30kg的均重。

格力KFR-35GW/(35583)FNAa-A3

　　“好空调选格力”是格力空调的广告语，从外机拆解来看，格力没有让用户失望，产品做工严谨扎实，采用双排冷凝器，采用内螺纹铜管。蓝色亲水锡箔冷凝器，通过冷凝水可以实现对冷凝器的自动清洁，提高长时间使用后的运行效率。

格力KFR-35GW/(35583)FNAa-A3

　　格力KFR-35GW/(35583)FNAa-A3压缩机被紧密的包裹，包裹材料与三菱重工比较一致，只是在夹层中增加了橡胶材质，整体表现优于三菱重工。扇叶部分，采用三扇叶设计，造型更加夸张，同时叶片表面增加了凸点以降低运行噪音。

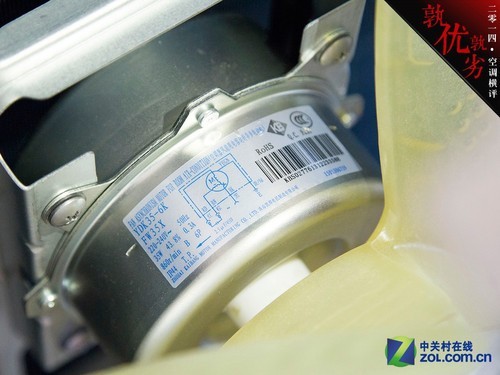

由珠海凯邦电机有限公司制造的交流电机

　　格力KFR-35GW/(35583)FNAa-A3不是一款全直流变频机型，点击采用了由珠海凯邦电机有限公司制造的交流电机，额定功率35瓦，额定转速860转/分钟。
　　海信KFR-35GW/EF80S2 科龙KFR-35GW/EFVMS3a
　　海信KFR-35GW/EF80S2空调80*55*26cm，尺寸更大，重量也达到了34Kg。拆机后，我们发现EF80S2空调采用了三扇叶设计，扇叶形状类似于镰刀状，特殊的造型设计，减少风扇在切风时的噪音。

海信KFR-35GW/EF80S2空调外机

　　海信EF80S2空调采用了500级电子膨胀阀，拥有自动、精确地调节节流状态的能力，系统制冷量和能效比高20%。该机采用了海立直流变频压缩机，型 号为ASD102SKPA6JT1。采用R410A制冷剂，转速允许变化范围1000-7200r/min ，制冷剂允许充注量1000g。

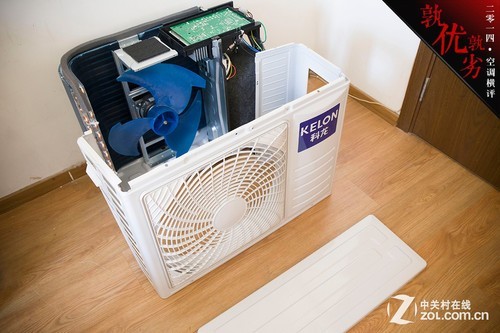

科龙KFR-35GW/EFVMS3a空调

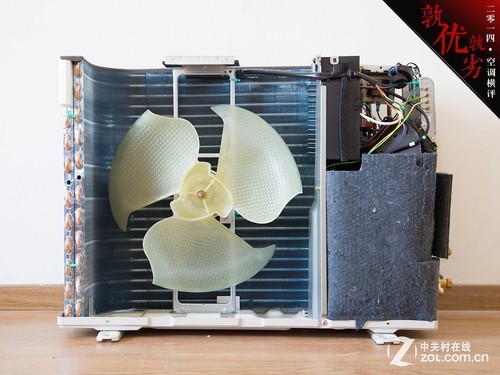

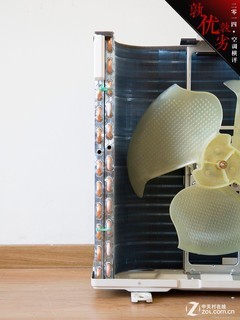

　　科 龙KFR-35GW/EFVMS3a空调室外机由镀锌自攻螺丝固定，风扇采用了三扇叶设计，扇叶采用镰刀状特殊形状处理，。空调采用双排冷凝器，采用亲水 锡箔材料，在开启“清洁”模式后，空调会通过冷凝水对散热翅片进行清洁，以提高散热片的热交换效率。海信、科龙两款产品在室外机内部结构上基本一致，如果 不是两款产品的品牌logo、扇叶形状有所区别外，没有其他差别。

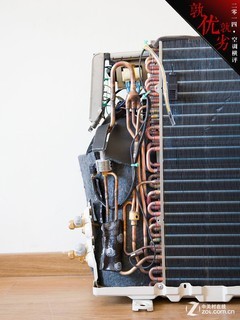

压缩机包裹

　　海信EF80S2(科龙KFR-35GW/EFVMS3a)空调电路部分用塑料盒进行包裹，起到一定防水性。电路板有独立的密封盖，空调外机上盖配备了专用隔离棉，加强空调电路的防水性。

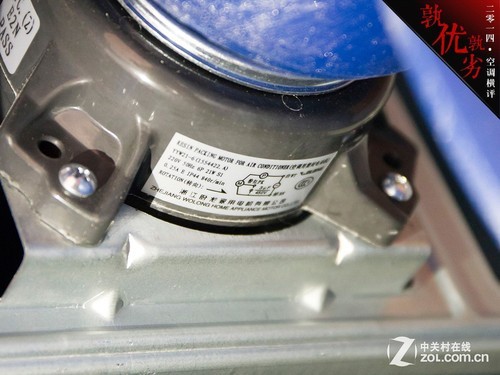

浙江卧龙电机提供的直流无刷电机

　　科龙KFR-35GW/EFVMS3a采用了由浙江卧龙电机厂提供的交流电机，额定转速840r/min，额定功率21瓦。

浙江卧龙电机提供的直流无刷电机

　　海信 KFR-35GW/EF80S2是一款全直流变频空调，在空调散热电机部分，该空调采用了浙江卧龙无刷直流电机，无需其他设备即可平滑的控制风扇转速，更加节能，无电刷设计延长电机的使用寿命。

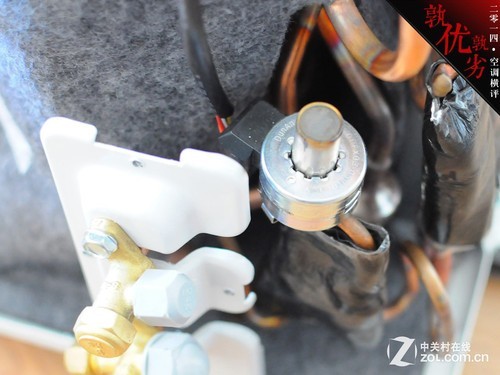

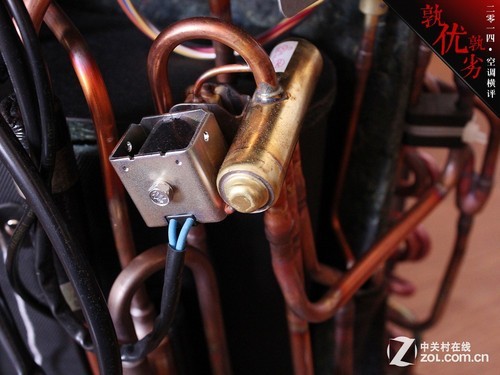

对比科龙EFVMS3A 海信EF80S2a加入了500级电子膨胀阀

　　对 比科龙EFVMS3A，尺寸和重量只是两者差异的外表，仅凭用料，海信EF80S2空调显然还不能实现空调能效级别的提升。关键技术在于，海信 EF80S2空调加入了电子膨胀阀。海信EF80S2空调采用了500级电子膨胀阀：温差控制在±0.5°C 拥有自动、精确地调节节流状态的能力，系统 制冷量和能效比高20%。
　　格兰仕 KFR-35GW/RDVdLD47-150(2)
　　格 兰仕空调拥有自清洁的功能，通过制冷过程中产生的冷凝水，自动清洁冷凝管，避免因灰尘附着而导致的制温效果下降。该机电路板做工清晰，接线部分采用了模块 化设计，易于拆装和维修，不过电路板朝上的设计在结构上并不利于防水。这款格兰仕空调采用了自产风扇，塑封设计，通过了IPX4防水测试以及国家3C认 证。

格兰仕 KFR-35GW/RDVdLD47-150(2)

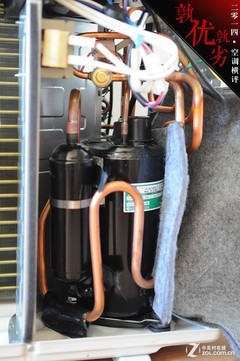

　　空调压缩机采用了专用的保温棉，保温棉为三层设计，中间填充了橡胶材质。相比一些产品采用“黑心棉”的做法，格兰仕这一点“厚道”。

格兰仕 KFR-35GW/RDVdLD47-150(2)

　　作为变频空调，将220V 50Hz交流电转换为直流电是空调是空调一项重要工作。格力空调变压电路位于空调电路板下方，由一组电感和电流组成。

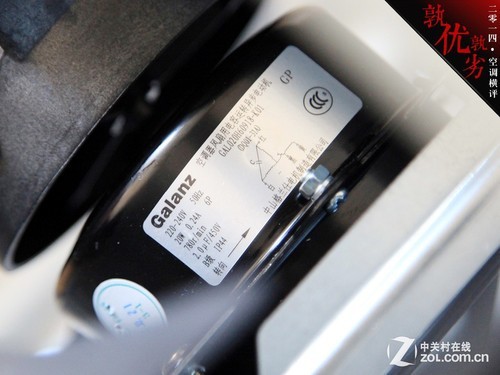

格兰仕空调采用了自产风扇

　　拆开空调外机，我们可以看到格兰仕空调采用了自产风扇，塑封设计，通过了IPX4防水测试以及国家3C认证。
　　TCL KFRd-35GW/DN13BpA

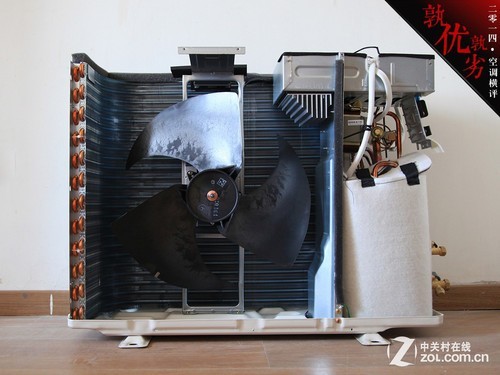

　　这款TCL变频空调的采用了大直径、不等距的三风扇设计，为的是优化风扇运行，在源头上控制空调运行的噪音；该机的散热翅片采用双排铜管，两排铜管尺寸相同，提高空调室外机热交换的能力。

TCL KFRd-35GW/DN13BpA

　　TCL钛金空调，创造性地将纳米钛运用于蒸发器和冷凝器表面，令空调机内部长久清洁，提高空调热交换能力，避免因为长时间使用导致空调性能下降。

创造性地将纳米钛运用于蒸发器和冷凝器表面

　　防锈、防雨是室外机遭遇的最大的挑战，TCL KFRd-35GW/DB12Bp空调室外机采用了烤漆钢板，漆面平滑，起到良好的防水效果，镀锌自攻螺丝的使用，避免因螺丝松动导致的空调外机的损坏。

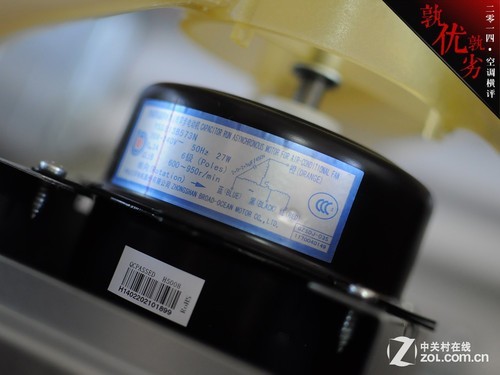

中山大洋电机

　　空调采用了中山大洋电机，转速为600-900r/min，交流电机，额定功率27瓦。
