本帖最后由 heavenonearth 于 2016-5-17 20:46 编辑

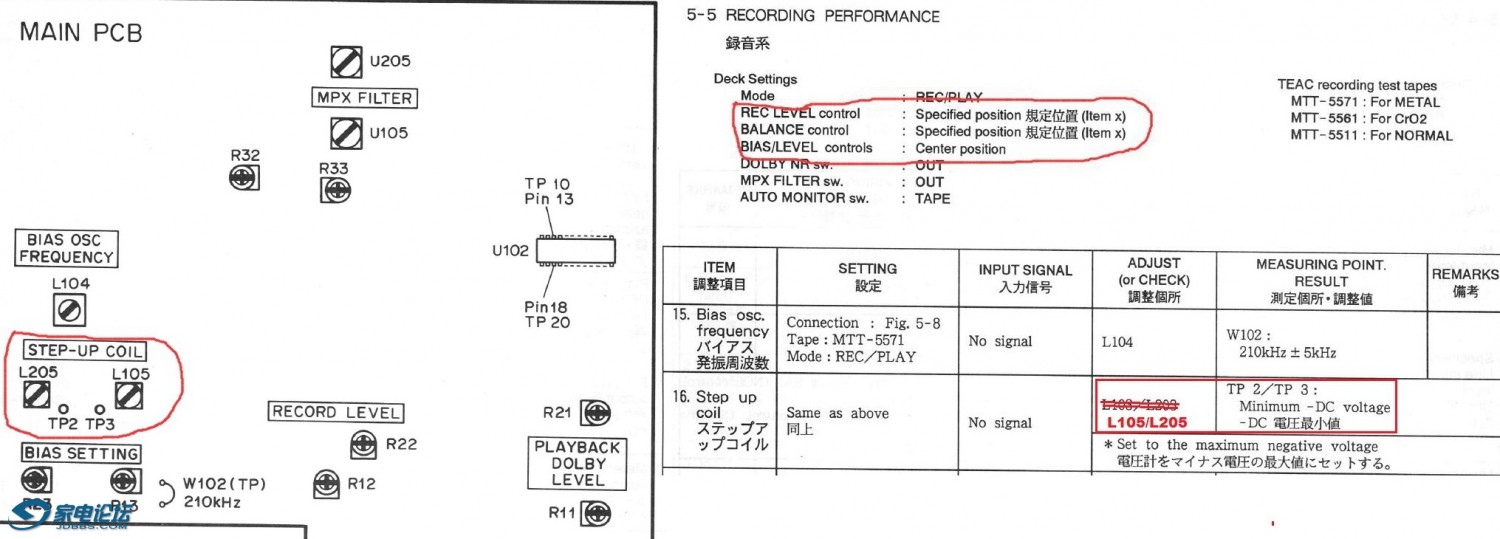

以上SET UP COIL电感线圈建立完毕后,可以进入正式的BIAS调试步骤了。
同样,请确保“指定位置”没有被动过。
第一步:设置CAL电压基准。
1、交流毫伏表(注意不是直流)黑笔接地,红笔待命。
2、放入空白测试带MTT-5511或者等效的TDK D60空白带,开始录音。录音进行中。。。。。。
3、确保卡座前面板CAL LEVEL和CAL BIAS旋钮置中位置,按压前面板CAL按钮,再按压一次,再按一次,。。。。。再按压一次,就这样在LEVEL与BIAS之间来回切换。
4、交流毫伏表红笔点测TP1测试点,观察交流毫伏表的电压值。调节R32电位器,反复按压CAL按钮使卡座的录音在LEVEL与BIAS之间不停地切换,毫伏表在这种不停地切换LEVEL和BIAS状态下,都获得相同的电压值。
因为CAL LEVEL启动时,卡座的内部振荡器发出8.5KHZ高频,而CAL BIAS启动时,卡座内部振荡器又发出400HZ低频。目的是使用空白带录制两种卡座内部振荡器发出的两种频率信号都能在TP1测试点获得相同的电压值。
5、交流毫伏表红笔继续点测TP1测试点,调节R33电位器,观察毫伏表,使电压位于30.8毫伏。
以上如果在启动CAL LEVEL和CAL BIAS功能时的录音状态下,TP1测试点都可以获得相同的电压(30.8毫伏),则CAL电压基准调试成功。
第二步:正式调试BIAS
左声道:
1、设置双通道信号发生器,使信号发生器CH1通道设置在400HZ/6.15毫伏正弦波信号,使信号发生器CH2通道设置在10KHZ/6.15毫伏正弦波信号。注意6.15毫伏指有效值,而非Vp-p。信号发生器CH1接入卡座左声道Line-in。
2、交流毫伏表接入卡座Line out左声道。
3、插入MTT-5511空白测试带或等效的TDK D60空白带;确保前面板CAL LEVEL旋钮与BIAS旋钮继续保持置中状态。开始录音,录音进程中。。。。。。
4、观察并记录接在左声道Line-out上的交流毫伏表电压值读数。
5、信号发生器CH2接入左声道Line-in,观察接在卡座左声道Line-out上的交流毫伏表电压读数。
6、调节R13电位器,使无论是CH1接入左声道Line-in还是CH2接入左声道Line-in,都能在卡座左声道Line-out上读得同样的电压读数(甭管它是多少毫伏,只要相等即可)。自此,左声道BIAS调试准确。
右声道:
7、信号发生器CH1接入卡座右声道Line-in,毫伏表接入卡座右声道Line-out,继续录音中。。。观察毫伏表读数。
8、信号发生器CH2接入卡座右声道Line-in,毫伏表接入卡座右声道Line-out,继续录音中。。。观察毫伏表读数。
9、调节R23电位器,使第7项毫伏表读数与第8项毫伏表读数相等(甭管它是多少毫伏,只要相等即可)。自此,右声道BIAS调试准确。
BIAS调试主要是使在同一电平下不同频率的输入信号都能获得等同的偏磁电流。
通过以上调试,BIAS准确了!
|
|
