松下HD100 HD82 录像机机芯部分重要对位图以及维修手册PDF

yinghaisong · 发表于 2019-4-17 21:47

不知帖子视屏如何上传

yinghaisong · 发表于 2019-4-17 21:52

交易区新帖推荐

图片可以上传

全中文说明书 · 发表于 2019-4-19 22:59

yinghaisong 发表于 2019-4-17 21:52
图片可以上传

一直就这样上下翻滚的吗？

yinghaisong · 发表于 2019-4-19 23:13

上下翻滚到慢慢的，就是图像好像被横向拉的一条条撕裂样的，是场不同步吗？是缺了一个场，还是磁头脉冲开关与磁迹不同步。视频不好上传。

全中文说明书 · 发表于 2019-4-27 20:41

yinghaisong 发表于 2019-4-19 23:13
上下翻滚到慢慢的，就是图像好像被横向拉的一条条撕裂样的，是场不同步吗？是缺了一个场，还是磁头脉冲开关 ...

机芯被拆解过吗？有两种可能性都会造成这种现象，一种是机械，一种是伺服机构电路。
机械上来看，和我以前在另一论坛发布的一贴子维修AG2830录像机过程的图像类似，磁鼓下方的PG感应磁环被前面的人瞎调过，彻底偏离了好大一距离，而且不容易锁定了。
另一种机械因素是左侧的导带杆底部的固定座脱落了，因为是采用过盈配合，锌合金座结合不紧了，导带杆整个脱出歪斜，导致磁带没有包饶完整磁鼓，场同步信号丢失。

伺服部分的可能性就是磁鼓底部用来感应PG信号的霍尔传感器完蛋了，要么就是鼓伺服芯片热稳定性不好了或者软击穿了。都会出现这种图像。

yinghaisong · 发表于 2019-5-13 09:43

交易区新帖推荐

全中文说明书发表于 2019-4-27 20:41
机芯被拆解过吗？有两种可能性都会造成这种现象，一种是机械，一种是伺服机构电路。
机械上来看，和我以 ...

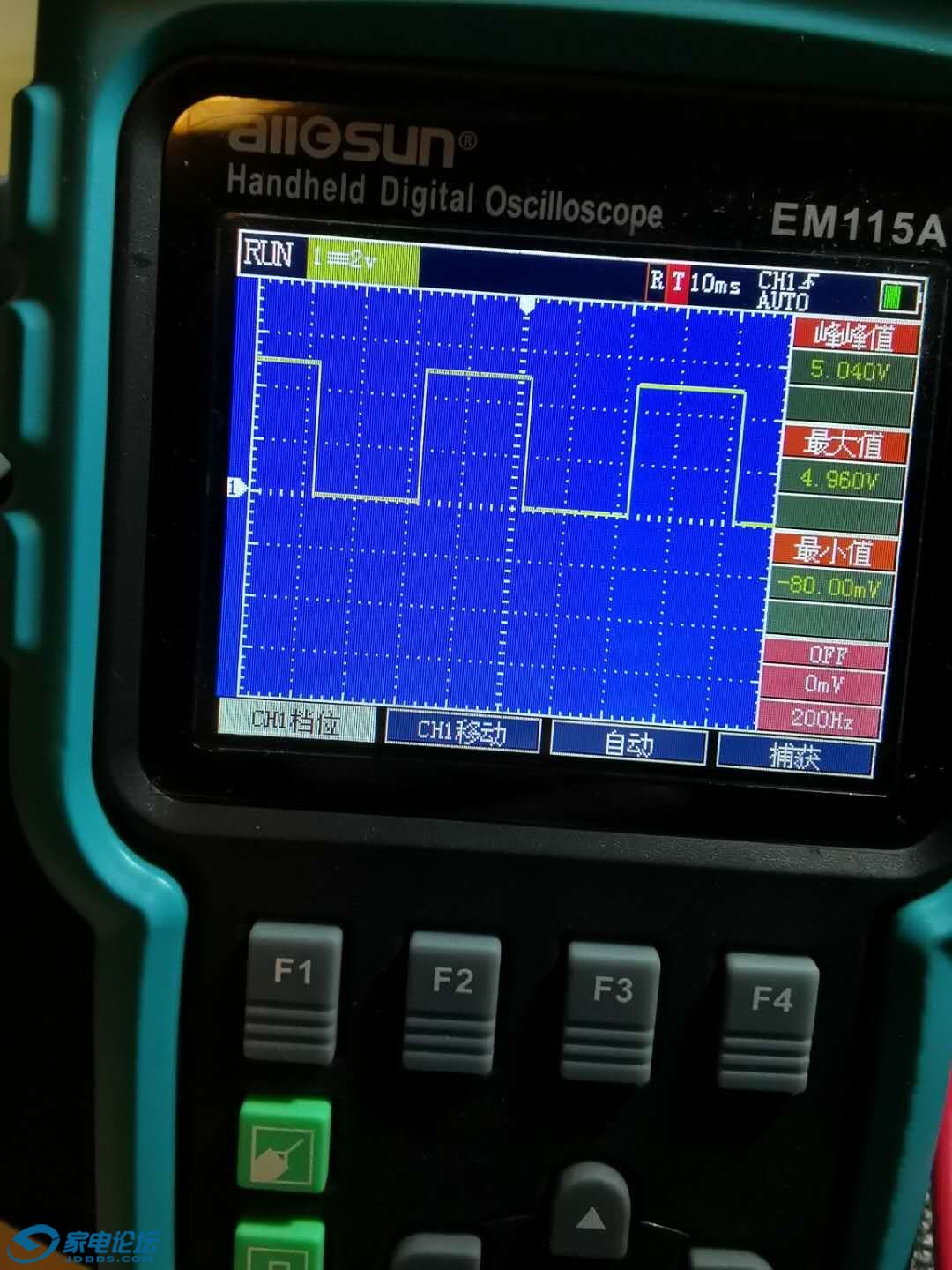

找了一个示波器测了一下，发现磁头脉冲开关（Head SW）和IC6001的43脚（磁鼓PG/FG入）、44脚（磁鼓PG单稳）都能测出正常的脉冲波形，似乎磁头开关，磁鼓霍尔传感器正常。但发现磁头放大器出来的20脚排线（P501）第4脚（包络选择ENV. Select）和11脚（Rec Y）重放电压不正常，正常应该是0.3V和0V，测出来是2.9V和4.35V，其他脚的数据略有偏差，但我想应该没问题，正常值数据我是文献查出来的，会不会是主板上的QR3001、Q3009、R6016及周围原件有问题？麻烦大师帮我分析分析，实在是每个焊下来量太麻烦，已经有一个电容焊下来脚断了，但没坏。

yinghaisong · 发表于 2019-5-13 09:58

机械方面也查了左右侧的导带杆，张紧装置等，似乎底部的固定座等也牢固，磁带也没走偏，音控磁头看看也看不出问题，声音正常应该说明主导抽走带系统正常

全中文说明书 · 发表于 2019-5-13 11:03

yinghaisong 发表于 2019-5-13 09:43
找了一个示波器测了一下，发现磁头脉冲开关（Head SW）和IC6001的43脚（磁鼓PG/FG入）、44脚（磁鼓PG单稳 ...

我已经找到了HD82的中文维修手册，具体PM你。
另外，HSW PG FG信号并不是能测出脉冲波形就去算它正常了，脉冲相互之间的锁定关系乱套了怎么办？

我问下，你这机器是从别人手上接收过来就是这样的，还是以前全部都正常，看着看着，突然自己变成这样了？

yinghaisong · 发表于 2019-5-13 23:54

是自己的，以前好的，有7-8年没用了，7-8年前发现老是卡带，不用了，但一直通着电，去年发现了你的帖子，我想修一修，把带子拷到电脑，才发现多功能显示也不显示了，因此我先安照你帖子的方法修了加载马达，能用了，多功能不显示，但图像就这样。于是先怀疑记忆电容坏了，换了一个，故障依旧，再仔细观测发现显示板边上的三极管烧了，再换，能显示了，但图像依旧。我借了一个单通道示波仪，有可能单通道测不出锁定关系。

yinghaisong · 发表于 2019-5-14 00:05

这年头，想借台好的录像机也难，为了测试我的磁带好坏，向朋友借了一台SD50，但也坏的，一点反应也没有，干脆也修了，修了电源模块和加载马达，竟然修好了，也证明磁带是好的。

yinghaisong · 发表于 2019-6-2 23:52

请问录像机RF包络线如何用示波仪测，我参数设定1V，20msec，发现测出来的仅仅是电平，没有包络线波形

全中文说明书 · 发表于 2019-6-3 08:47

yinghaisong 发表于 2019-6-2 23:52
请问录像机RF包络线如何用示波仪测，我参数设定1V，20msec，发现测出来的仅仅是电平，没有包络线波形

1V放大倍数太小了，应该在50毫伏档，我已经PM你关于如何获得中文的HD82维修手册了。
电源板和主板，以及视频板的电解都已经老化，视频板的三极管不可能无缘无故自己损坏，什么原因造成？多半是来源于电源启动瞬间因为整个主板和电源从源头到末端的滤波总容量严重下降，失容造成的尖峰电流冲击。
现在怀疑伺服的磁鼓锁定为何都不准了，因为从图像上来看，磁鼓和主导轴就是各转各的完全不理会对方的锁定关系。

yinghaisong · 发表于 2019-6-9 22:23

中文版HD82维修手册的复印件已经拿到，但少了几页，网店老板说他的原版就这样，还有线路图都打印在A4纸上，太小了，看不清，还不如你上传的HD100的PDF文件，可以放大。我想如何声音正常，应该主导抽的霍尔传感没坏，也调了磁头脉冲开关的电位，不起作用。由于还没有借到双踪示波仪，相互之间的锁定关系还无法看到。今天我用单踪示波仪测RF输出，发现探头接地只有电平，但探头不接地有包络线，我设定1V、100msec,如果设定50mv,信号找不到了，标线上下移动过也没有。应该重放时，RFY电压为0V，但量一下有4V多，这应该是不正常。
