非常艰难的解决了排线的断裂问题，求更好的方法

吃苹果的狮子 · 发表于 2016-5-5 13:39

nixixu 发表于 2016-5-5 10:34
交流经验，说经验方法

显微镜干哈哈哈

吃苹果的狮子 · 发表于 2016-5-5 13:41

交易区新帖推荐

nixixu 发表于 2016-5-5 12:48

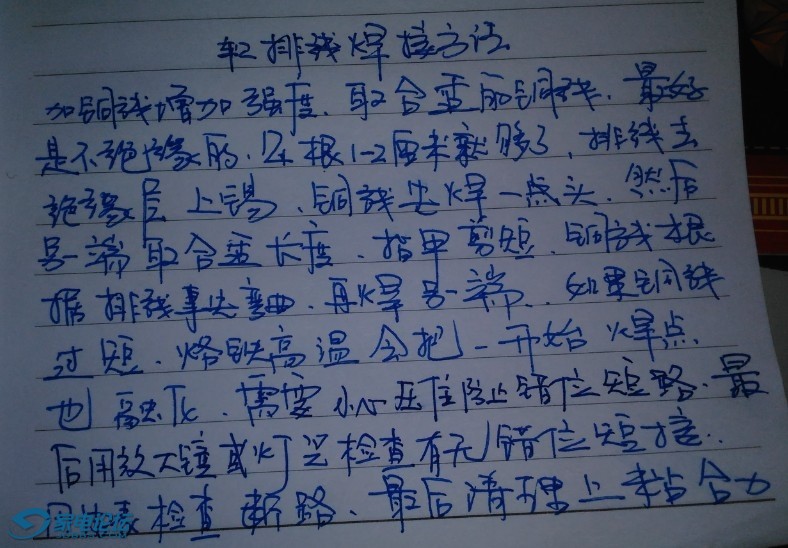

谢谢谢，看过解决了我存在的两个问题，第一个应该用铜线，不应该用漆包线，第二个问题就是线在焊接当中为 ...

用听筒拆开的那种漆包线然后再用绿油紫外线灯固化

nixixu · 发表于 2016-5-5 16:25

本帖最后由 nixixu 于 2016-5-5 16:26 编辑

这个建议小伙伴们做下笔记。58楼的方法很实用

nixixu · 发表于 2016-5-5 16:43

下一个难点是手工拖焊多引脚芯片，请关注下期节目再见

nixixu · 发表于 2016-5-5 16:45

生命不止，折腾不休，这是我的diy 精神

显示全部楼层 · 发表于 2016-5-8 16:56

交易区新帖推荐

其实最好的还是飞线，把中间剪了，用手机那种细细的绝缘线。两头搪好锡，点一下就能焊上去，还耐用。

nixixu · 发表于 2016-5-9 08:44

cxy835 发表于 2016-5-8 16:56
其实最好的还是飞线，把中间剪了，用手机那种细细的绝缘线。两头搪好锡，点一下就能焊上去，还耐用。

谢谢指点，多谢

xiaohuipc · 发表于 2016-5-9 09:25

这东西太细的线就算焊接好，估计寿命不长，本身排线太薄，焊接有难度，个人建议用进口粗细适合的漆包线从磁头焊点直接连接到板上焊点，长度照排线上走线的长度，然后排线上贴一层薄的双面胶，漆包线粘上去走线，粘完再用小透明胶带包一层，比原来排线厚度增加不多，而且耐折，使用寿命长

来自:家电论坛Android客户端

nixixu · 发表于 2016-5-9 09:54

xiaohuipc 发表于 2016-5-9 09:25
这东西太细的线就算焊接好，估计寿命不长，本身排线太薄，焊接有难度，个人建议用进口粗细适合的漆包线从磁 ...

受教，和21楼有异曲同工之妙。谢谢

ZMZwise · 发表于 2016-5-9 11:20

我也说个我的突发奇想吧，我觉得还是耳机线之类的软线好点。就拿耳机线说吧，焊接的方法58楼已经说了很好，就不说了，就说怎么这么布线吧，耳机线我觉得飞线非常好，你可以把一头焊在所需要焊接的地方，然后耳机线贴着排线拉到另一头需要焊接的地方，再找个透明胶布之类的把耳机线粘到排线上，当然透明胶布取跟排线一样宽的最好，然后把另一头也焊接起来就OK了，当然你要是能把握好长度什么的话，也可以把耳机线两头都先上锡，然后粘到胶布上，再粘到排线上，然后再焊接，可能我的表达不是很清楚，见谅
