再次大爆料 TCD-D7,D8的EL背光 多数不是因为EL背光片老化，而是升压变压器线圈腐蚀断

全中文说明书

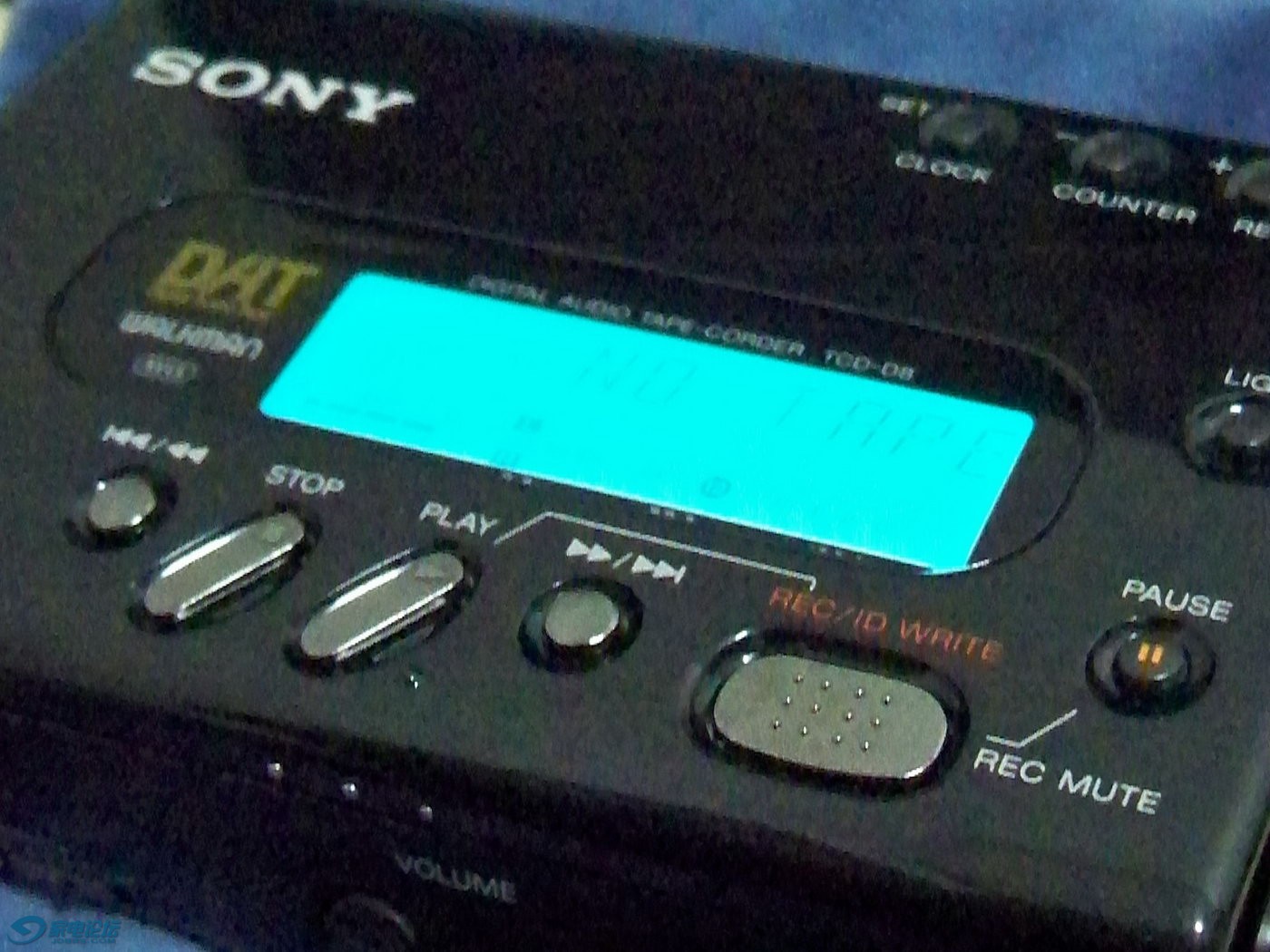

最早几年前刚买来的D8的时候，屏幕背光是挺亮的，我非常奇怪的是，我平时几乎都不开背光，可以说背光几乎是没有使用的，但是在几年之后，我偶尔开下背光的时候，却发现背光变地非常暗淡，几乎看不见了。如果是EL冷光片的寿命问题的话，也完全没有道理啊？EL冷光片是在两个电场反复交替变换极性下，光子的能级阶跃所产生发光，同时消耗极板寿命的，所以在不通电的情况之下，EL冷光的寿命不会消耗的。再说了，一般EL片的寿命在1万五到2万小时之间，可是这D8顶天才用不到1百多小时。






这几天干脆背光一点都不亮了，从网上买来新的EL片，才十来块一片，不贵。准备替换，结果发现另一种情况。

拆······

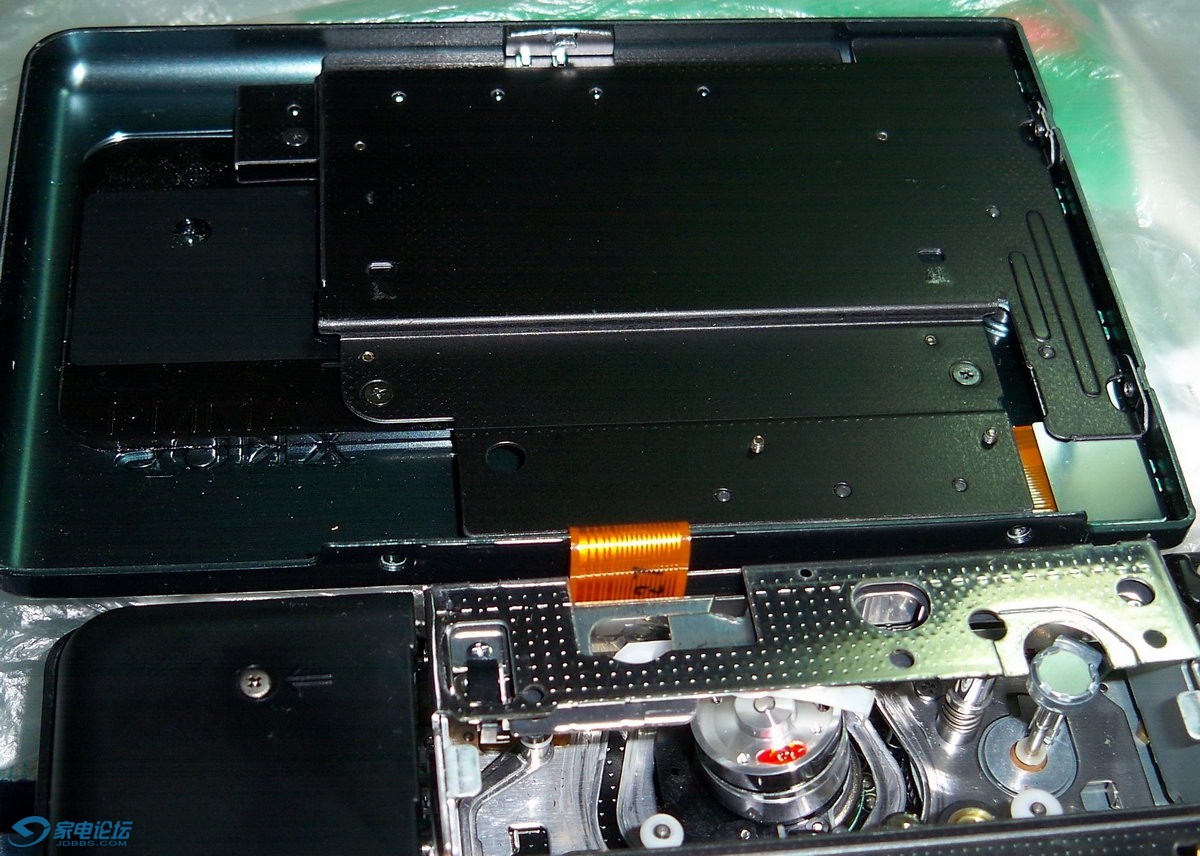

面盖拆开······

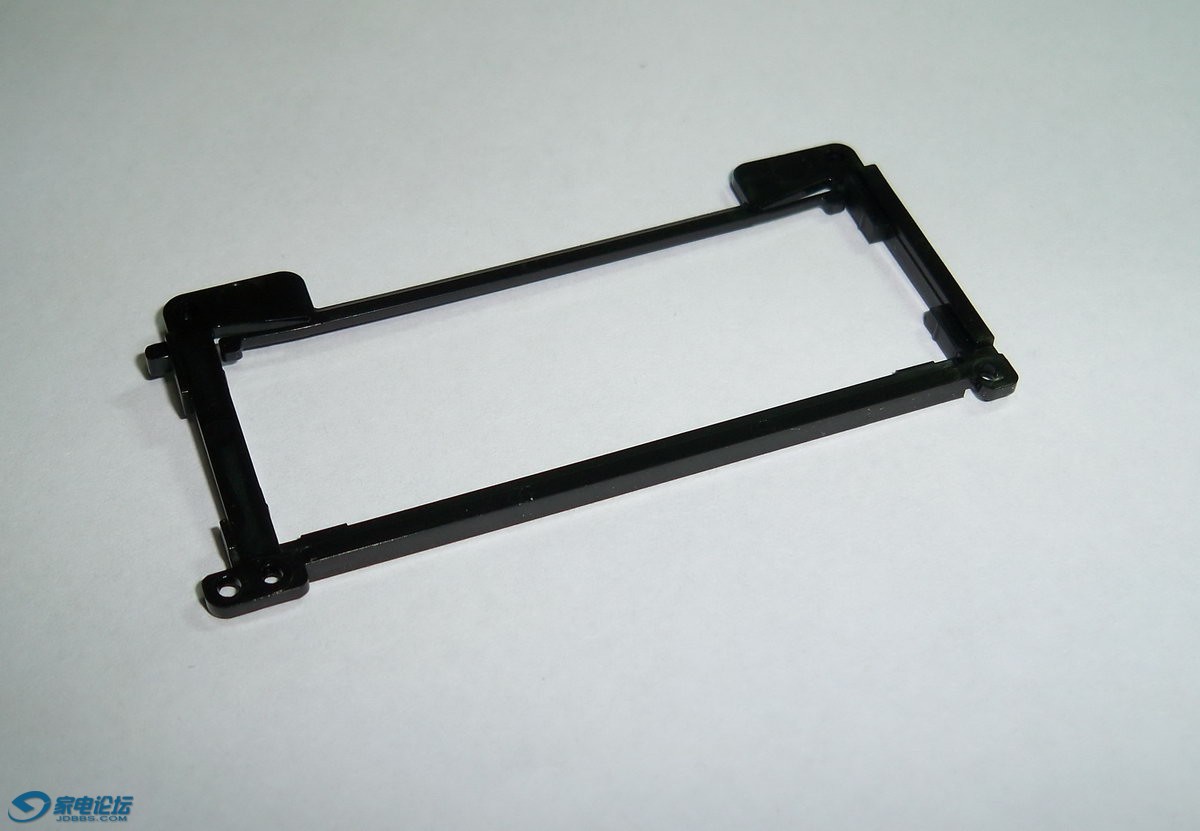

特别注意这个架子，塑料的很脆弱很细，特别小心。

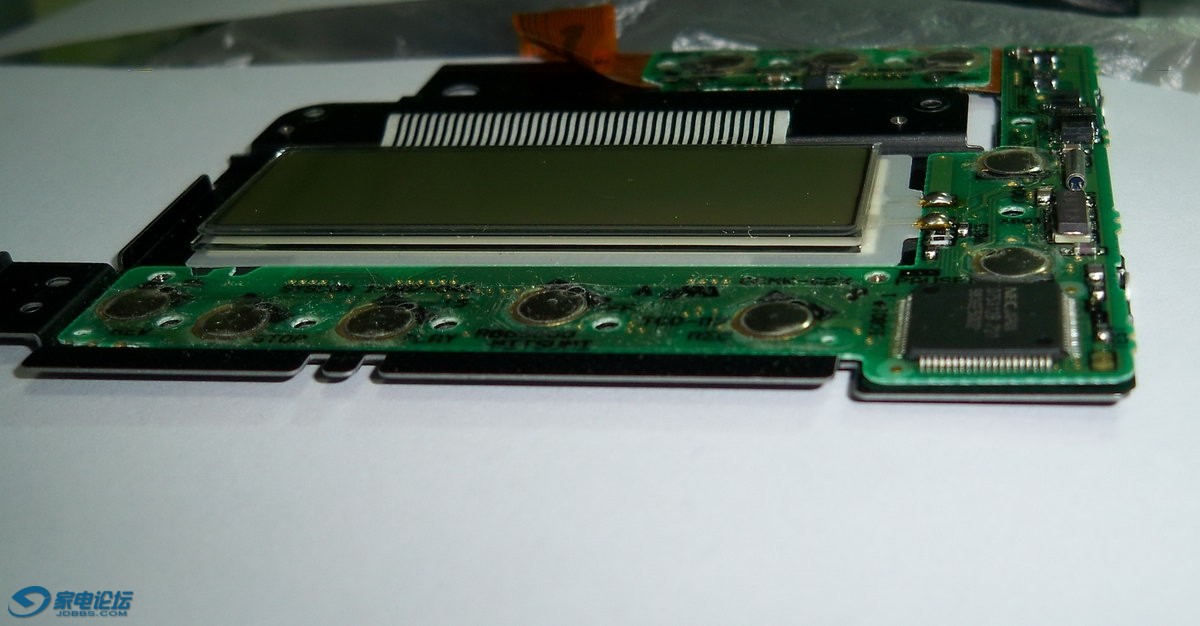

去掉架子看到液晶和底部的EL背光片。



原先还准备改装成LED背光的形式，现在看起来这个厚度问题，估计LED的改装难度很大，因为最薄的LED背光片也有一个多毫米厚度。

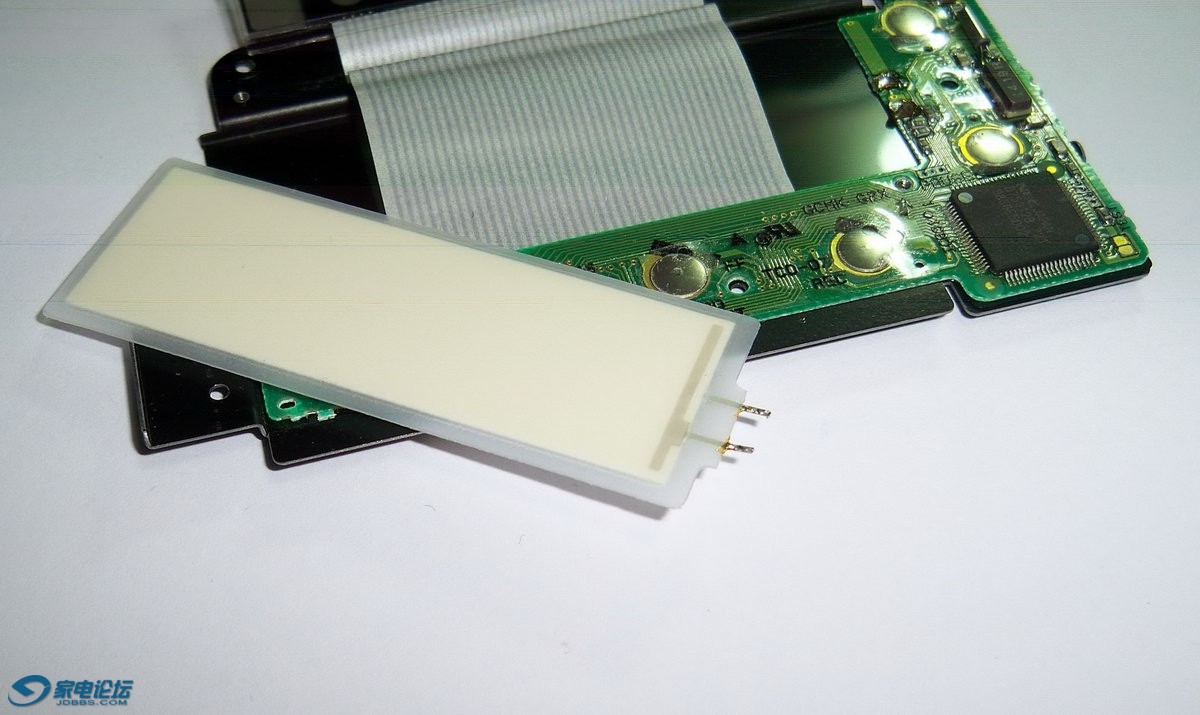

特别小心翻开液晶，看到EL背光片。


焊接下来。

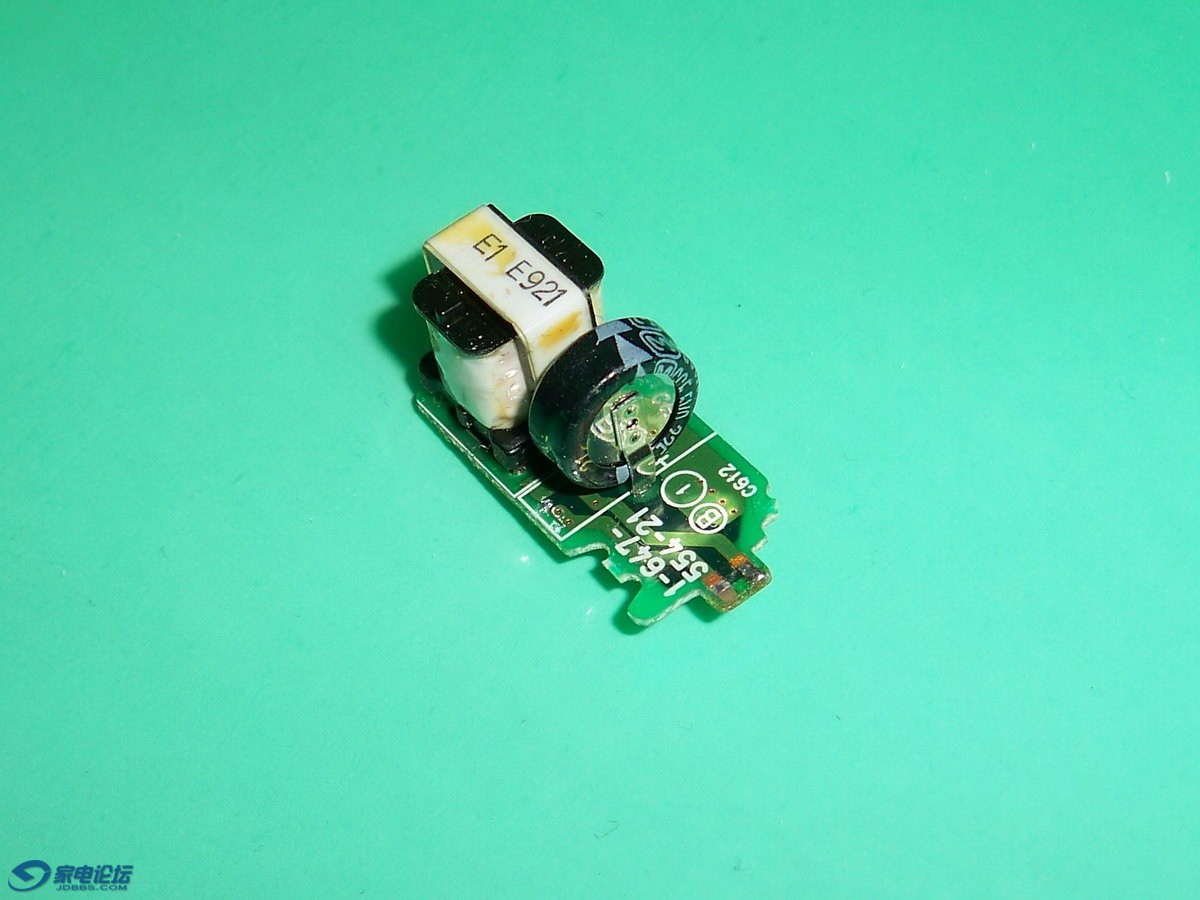

使用其它EL冷光驱动，输出100V 400HZ的驱动电压，发现D8的EL背光片非常亮，完全没坏，晕一个 ！！！现在仔细研究D8里面EL驱动部分。看到这个主角登场。




日本人曾经创造了家用音视频电器的一个垄断时代，但是有时候，他们脑门子似乎真的跟屎坑一般，一些工业设计简直······


用来在电池拔出的时候，记忆走时的法拉电容，居然直接安装在EL背光驱动板上，而且非常亲密地靠在EL升压变压器上，这个是我去年刚换的法拉电容，很新，原来那个电容已经生锈够呛，众所周知，法拉电容慢慢释放电解液，蒸发出电解液蒸汽，所以在设计的时候，需要远离主电路，找个电池仓等通风的位置，没有主要功能部件在周围的位置给放置，但是眼前的设计确实脑残，让EL变压器长期在法拉电容的熏烤腐蚀下，这就是SONY的工程师的水平吗？

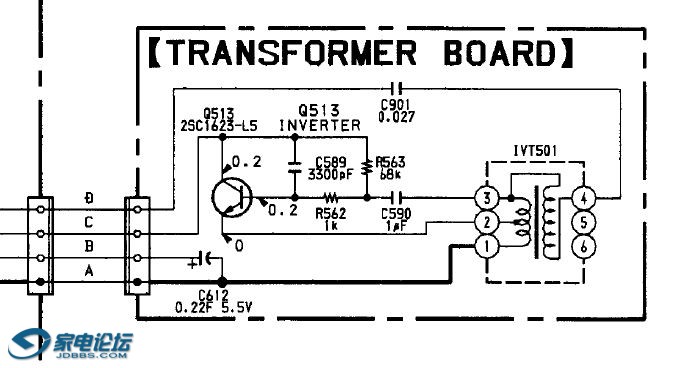

最最落后的简单的单管振荡电路，主要依靠变压器升压，可能也局限于90年代初期那个时代的技术水平，以及人的科技意识，这个大变压器产生的EMI，足够影响到D8，D7开背光时候录迈克风时候的，产生足够讨厌的杂音。

这个是自耦升压变压器，我仔细量了几个脚的电阻，1和2，2和3脚之间，都是很正常的只有十几欧，三十几欧，但是第3脚和第4脚之间，却竟然有270K的电阻，显然是被腐蚀地够呛的情况。按照升压的比率，从6V升到100V的变压器匝数比，也不可能搞到这种变压器的电阻。就是线圈被腐蚀掉的证据。

按照这种情况，世界上哪一台的D7,D8的EL背光都可能灭掉，升压变压器被腐蚀断线是必然的情况，谁也逃不过去。只是时间早晚的问题。

见到屏幕黑黑的D7,D8是否心里总有个疙瘩，很烦！所以我干脆就准备开个板，准备使用当前先进的技术做个替换板，现代的科技已经不使用升压变压器来产生高压了，我采用的是集成IC升压的方案再加上用胶封死关键部分，稳定性和功耗比SONY原来的电路有优势，重要的是不怕腐蚀，不会产生过大的EMI。等实物做出来，再看看开背光录迈克风的效果。

逆行鲨

交易区新帖推荐

顶楼主！图文并茂，过程详细，分析到位。技术贴，楼主辛苦了！赞一个！

小三哥

楼主那种孜孜不倦的精神，太令我佩服！好帖！话说我也有台D7.声音不错！
  五一快乐～～

ssiciqpl

这个贴好及时啊，我台D8用电池背光就好暗，直插电源就不错。

qinle

这技术太强了！楼主厉害！

wchkav

交易区新帖推荐

我的膝盖收下吧！

全中文说明书

谢各位！！电路板快到手啦！

逆行鲨

全中文说明书 发表于 2016-5-13 08:57
谢各位！！电路板快到手啦！

期待你的作品！到时发上来分享一下吧！

binfei7000

感谢楼主分享，真是营养贴，学习了

david-ease

”日本人曾经创造了家用音视频电器的一个垄断时代，但是有时候，他们脑门子似乎真的跟屎坑一般，一些工业设计简直······
用来在电池拔出的时候，记忆走时的法拉电容，居然直接安装在EL背光驱动板上，而且非常亲密地靠在EL升压变压器上，这个是我去年刚换的法拉电容，很新，原来那个电容已经生锈够呛，众所周知，法拉电容慢慢释放电解液，蒸发出电解液蒸汽，所以在设计的时候，需要远离主电路，找个电池仓等通风的位置，没有主要功能部件在周围的位置给放置，但是眼前的设计确实脑残，让EL变压器长期在法拉电容的熏烤腐蚀下，这就是SONY的工程师的水平吗？“

楼主这样对SONY工程师做评价，确实太雷人了！就EL背光升压电路这部分的设计，在那个年代的背景下，我不清楚它技术上是不是最优，但在成本的控制上，我相信他绝对是有优势的，简简单单的几个元件，就实现了从5V直流电变成驱动EL背光的100V左右的高压交流电，实在让人佩服。
SONY设计师为什么会把这个法拉电容和升压变压器放在一起，因为只有在这个地方，才有足够的空间可以放得下这两个大器件。
当年SONY设计师估计也料想不到20、30年后，法拉电容会漏液腐蚀电路、腐蚀元件。

但是，几十年后的今天，在楼主已经见证了法拉电容会漏液腐蚀的情况下，楼主设计的那块简单的连线版，却用了两个那么大的法拉电容，
按照法拉电容一般10年左右的寿命来算，楼主放两个那么大的法拉电容到机器里面，在那么狭窄的空间里面，不就等于比SONY工程师多放置了一个定时炸弹在里面了吗？
不知道SONY工程师也会不会认为这个设计，是”脑门视乎跟屎坑一般“，
哈哈，开个玩笑而已，别认真。。

全中文说明书

david-ease 发表于 2019-10-24 00:58
”日本人曾经创造了家用音视频电器的一个垄断时代，但是有时候，他们脑门子似乎真的跟屎坑一般，一些工业设 ...

法拉电容和变压器在一起是有问题的，
我去掉了变压器，就算两个法拉电容腐蚀，无非就是一个小板，PCB防腐蚀能力比变压器线圈强多了，只要走线通就不会灭灯。这个稍微有些脑袋的人都可以理解。

老实说我们本无交集，无冤无仇，你老在24日这天吃了什么药，喝了什么酒，跑好几个老帖子里面显摆你的宇宙无敌专业知识和惊人的逻辑水平！

好久没上家电，一上来就看你吃饱撑的！莫名其妙！

david-ease

哈哈，我从来不觉得我宇宙无敌，请不要给我乱扣帽子，我什么水平我有自知之明。
倒是看看你自己，如果不是自以为天下无敌，是绝不会说人家sony工程师“脑门像屎坑”这种轻蔑、雷人的说话的！

全中文说明书

david-ease 发表于 2019-10-26 17:13
哈哈，我从来不觉得我宇宙无敌，请不要给我乱扣帽子，我什么水平我有自知之明。
倒是看看你自己，如果不是 ...

是哪个突然在24日这天蹦出来，连续在几个老贴翻出来扯几趴蛋的？前面谁招你惹你了，谁招你惹你找谁去！
24日这天怎么的你了？神经痒痒了？莫名其妙！

gzkenwood

学习了，原来这个是法拉电容。。。我老家组合音响收音头里面就有这样一个元件，我还因为是电池呢。。。

全中文说明书

gzkenwood 发表于 2019-10-28 03:30
学习了，原来这个是法拉电容。。。我老家组合音响收音头里面就有这样一个元件，我还因为是电池呢。。。

哈哈，这个部件容易失效，很头痛。
