关于WM-(F)701C与DD9的关系猜想。

叶飞

前段时间在打理一台F701c时发现其左右声道分离的很清晰，细节也很高，拆机的时候发现音频板上有两枚2065AM芯片，当时没想这么多。后来偶然翻阅维修手册发现左右声道各一枚，单独处理音频信号。无意间翻阅DD9维修手册看到DD9的音频电路与701C几乎一模一样。看样子DD9是在701C的基础上加强了机械稳定，也可能磁头有不同，没听过DD9，不知道有DD9的兄弟对比过与701C的不同之处没？

这是701C的音频板

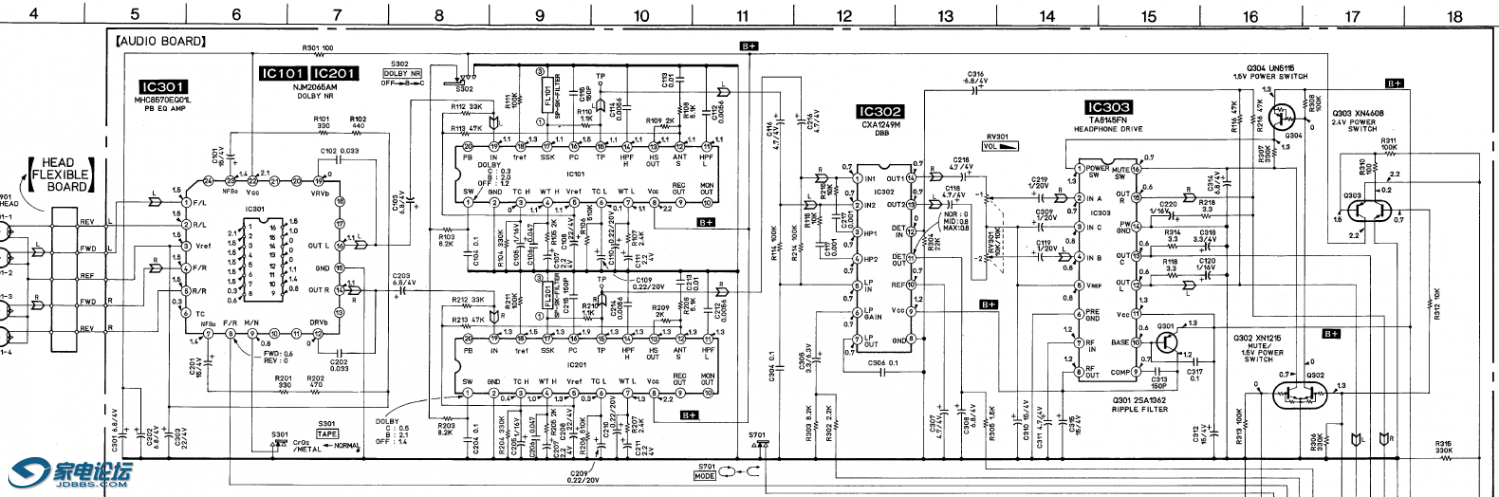

这是DD9的
可以对比一下，基本是一样的，原件的参数，数量，型号。

qiaozhaohui

7688应用的机型很不少，有人给它们排么

q2wsxc

技术贴，顶起

Capstan

主要是因为二者都带 Dolby-C，而NJM2065是单声道，不得不用两片。

q2wsxc

Capstan 发表于 2018-6-24 19:07
主要是因为二者都带 Dolby-C，而NJM2065是单声道，不得不用两片。

NJM是双声道，只是杜比B，再加一级变成杜比C了

Masaikem

这下701c又要涨价了

ccwzjsy

只是杜比C电路一样而已 ,,前级放大，音效处理都不一样
701C是CXA1249 ,正宗DBB的音效。DD9是NJM2106,属于EX-DBB,早期也叫EGA BASS的音效。。风格应该是不同的

医者

Masaikem 发表于 2018-8-24 19:49
这下701c又要涨价了

说的太对了，现在咸鱼的随身听价格已经有泡沫了。

naruto9876

完全不同的产品，不是一个级别的

formula

两者的音频电路完全不一样，只是杜比电路是一样的，杜比集成电路涉及到专利授权的原因选择面没有那么大，其余的从头到尾预放电路、低音加强电路、耳机推动电路所用的集成电路都不一样，怎么会得出“几乎一模一样”这样的结论来？

naruto9876

formula 发表于 2020-5-7 00:42
两者的音频电路完全不一样，只是杜比电路是一样的，杜比集成电路涉及到专利授权的原因选择面没有那么大，其 ...

因为要炒作701C，说实话这机器声音跟后面什么EX80之类的没区别，就是个外壳噱头，声音更无法跟DD9相提并论，这么多年来一直炒不起来就算701C也是有价无市

ccwzjsy

naruto9876 发表于 2020-5-7 09:01
因为要炒作701C，说实话这机器声音跟后面什么EX80之类的没区别，就是个外壳噱头，声音更无法跟DD9相提并 ...

EX80 是EX-DBB NJN2106的重低音回路。  701C是DBB。实际听感，701C解析更高，声音有磁性，三频均衡低频恰到好处。。而EX80 和FX85之类的，除了重低音比较猛，声音没什么亮点，甚至有点发闷

oldwalkman

ccwzjsy 发表于 2020-5-12 07:57
EX80 是EX-DBB NJN2106的重低音回路。  701C是DBB。实际听感，701C解析更高，声音有磁性，三频均衡低频恰 ...

ex80是不是跟ex808差不多？

医者

看了一下图纸，确实是两级杜比用芯片。

ccwzjsy

oldwalkman 发表于 2020-5-12 11:16
ex80是不是跟ex808差不多？

两者风格完全不同，EX80是80年代末的独立芯片方案，前级，杜比，音效，耳放，都是独立芯片
而EX808是90年代中期的东芝单芯片整合方案，和811 差不多，而声音有点像爱华。
