爱华HS-JS415维修资料分享，已修复

zl0453

记录了第一次维修爱华的点点滴滴

国外网站10美元购入维修手册，不敢独享，给需要的人！
链接: https://pan.baidu.com/s/1O3nQWY6ixENfaudKPX-9-w
提取码: 71x8


机型                 皮带尺寸：内径/对折/截面(mm)
爱华HS-JS415   026/041/1.0  057/089.5/1.0

到货状态

正面

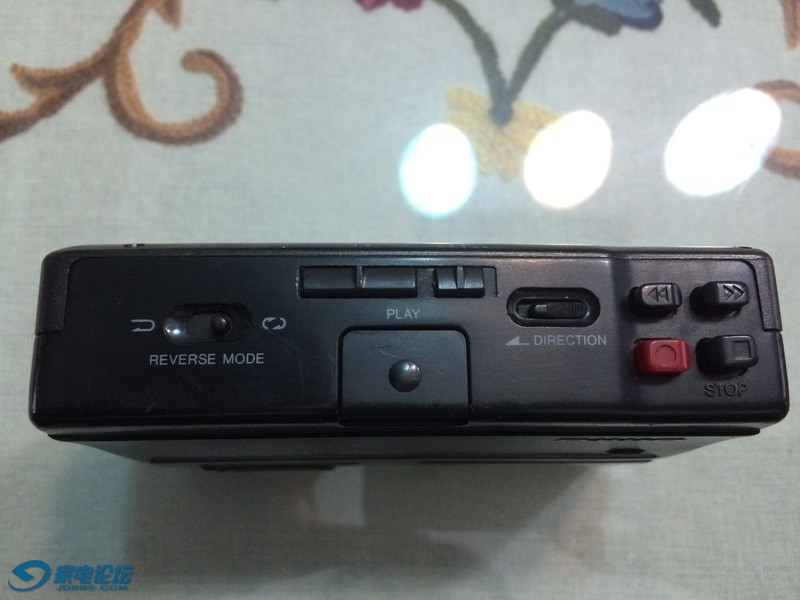

顶面

顶面

主板1

主板1

主板2

主板2

皮带已老

皮带已老

主板正面

主板正面

磁棒去除

磁棒去除

机芯

机芯

洗板水

洗板水

主板清洗后

主板清洗后

新皮带

新皮带

旧电容

旧电容

焊盘清理

焊盘清理

新电容

新电容

前几天就已经把电容都换上了，收音能够收台并自动停，但是收音机在立体声下耳机的声音很空，人声很远更伴奏带差不多，音量大了还有破音，把钽电容又都换回电解还是没有解决，丢那几天昨晚不死心又拿出来端详，灵感来了怀疑到耳机座公共端回路上的C57和L3, 打算旁路这几个试试，跳线连上发现声音立马正常，拿掉后居然还是正常，可以判断是比较明显的接触不良了，自己查看才发现耳机座的公共端有虚焊，立马烙铁伺候，原理是如果公共端悬空，功放输出只能通过耳机两个声道形成回路进行发声，但是阻抗完全不对所以无法发出正常的立体声。

耳机虚焊检修

耳机座1

耳机虚焊检修

耳机座2

此处虚焊

耳机座3

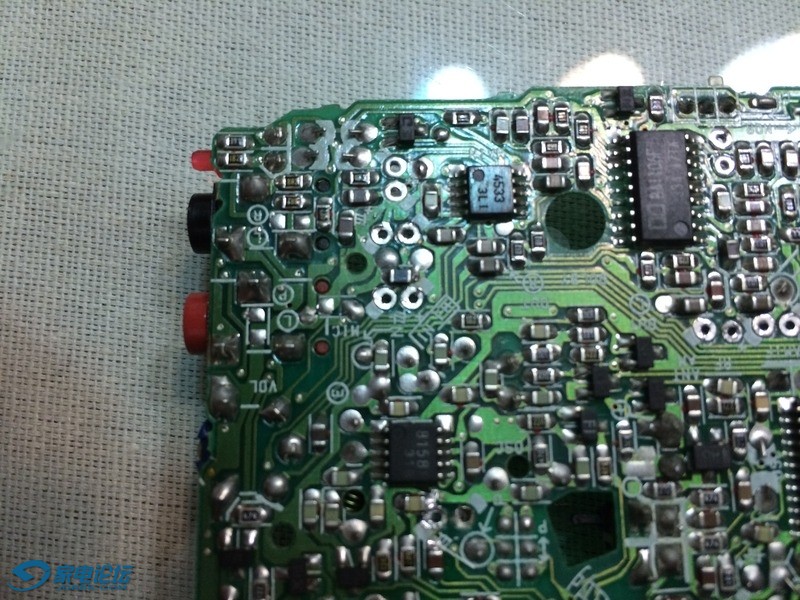

电容位置编号

耳机座4

几天后终于有了第一盘磁带，发现播放几秒声音就没有了，耳机里也有一个比较响的一声刺啦声，百思不得其解。
后来发现管脚11应该是0V，实测0.6V，检查C25也是正常，测量偏振线圈右端三个管脚间阻值为若干兆欧，怀疑线圈开路，由于以后也不会录音所以就把线圈右端三个管脚都短接了，播放声音立马正常
走了不少弯路，修理还是要多思考

偏振线圈

至此此机器完全修复，久违的爱华声！

完工

功能正常

第一次修理没有经验，过程是曲折的，但是乐趣无穷，解决问题的喜悦感爆棚！
