家庭影院装修如何布线(装修前必看·附图)



　　随着经济水平的提高，以及人们对品味生活的需求不断提高，再加上科技的高速发展，高清大屏液晶电视、投影机价格也越来越便宜，4K等概念逐步普及，不少热爱影音的朋友都开始计划在家里组建私人家庭影院甚至独立的私人影音室。特别是年轻人的新房，然而很多人对这块还不太了解，很多装修后才发现没有预留走线的位置，导致后期房间走线混乱，严重影响美观，因为这些问题导致有些朋友还要重新装修，费时又费力。所以新房装修时大家应该考虑家庭影院音响投影等器材布线的问题，即使暂时不上高清，也应该提前布好相关的线路（布线最好用塑料套管或镀锌管将线套上，不要直接用水泥封固，埋管、穿线，不然线出问题了后期维护会非常麻烦，切记！），避免日后重新走线的尴尬。下面就和大家分享一下：

　　一、电视机连接：

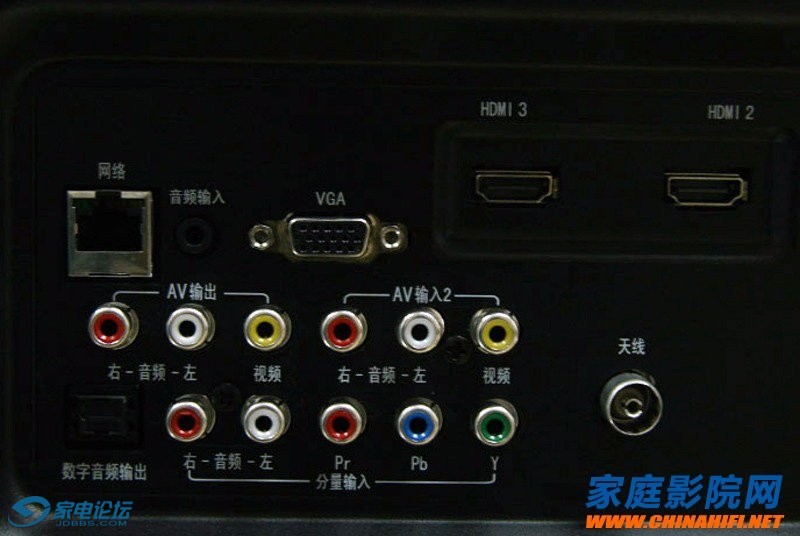

　　连接电视机应该布上高清线(HDMI)和至少两组音视频线(连接DVD以及机顶盒等器材)，也可预留VGA线，以方便连接普通电脑。

　　最简单的做法就是在电视机下方到电视柜之间预埋一条直径5公分PVC管，所有的线材均可从里面穿过，由于距离较短，非常方便直接抽出线材和增加。

　　二、投影机连接：

　　虽然专业级超高清4K 8K影视设备正在逐步推出，由于软硬件的限制要普及尚需漫长的过程，所以随着家用全高清投影机的价格逐年走低高端1080P的价格已经不是遥不可及可谓首选;即使万元以内的产品，只要对比度能达到10000以上，就会有不俗的表现，看电影16:9大屏幕或者超大前置投影幕是首选。

　　有兴趣的朋友提前布好投影机的线路是有必要的，超大屏幕高清家庭影院是趋势。因为高清线比较粗硬所以必须用加粗的PVC管穿线 ，连接投影机的线材最好布上两条以上(HDMI)高清线，，因为高清线的插头可能会因为多次反复拔插而损坏，到时再砸墙就得不偿失了;也可同时布上一条色差线和VGA线备用，因为设备会不断的增加与更新做到有备无患最好。随着HDMI无线传输技术已经成熟，这肯定是一个非常好的选择!即省略了布线穿管的繁琐，也大大的增加了影院布置的灵活性，带给你一个更加干净整洁的家庭影院!

　　线材的布线方法可以从电视柜延伸到地板，再到后墙，市面上有专门的HDMI插板出售，把线材穿管后两端连接到插板上，播放器和投影机再用短的高清线插到接线板上即可。不过这样接会或多或少影响HDMI的传输品质所以不推荐

　　三、 家庭影院音响线布线：

　　家庭影院音响的线材较多，并且还分音频型号线和喇叭线，布线时要注意。

　　1、 音频线：

　　

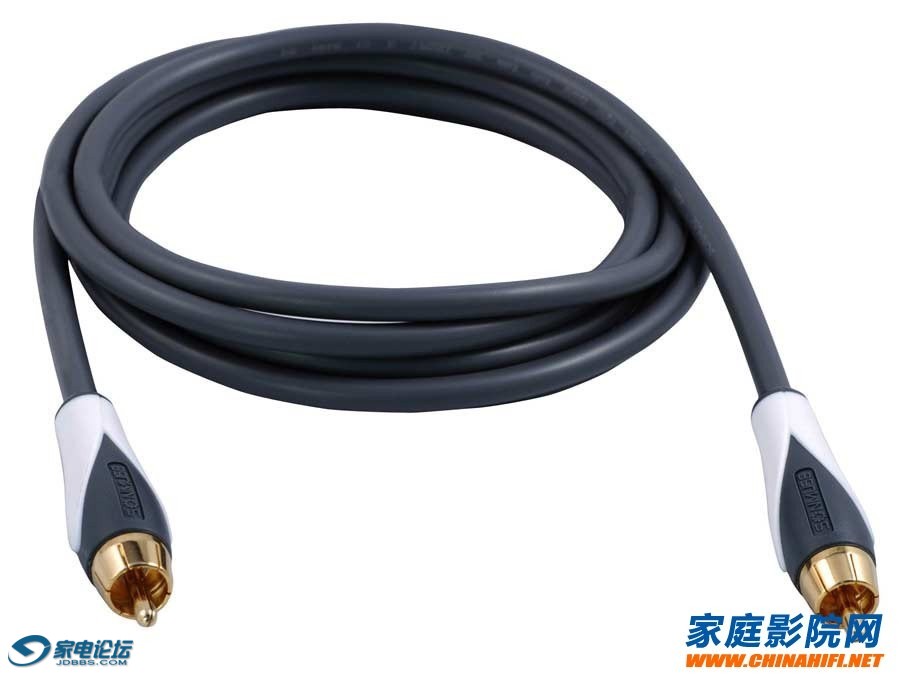

　　音频线是传输声音信号的，还需要电路放大才可以出声音。家庭布线中，主要考虑的是低音炮的音频输入，如果低音炮是独立功放的话，就需要从5声道功放里输出一路低音的音频信号到低音炮里;大多数低音炮都是摆放在电视柜左边或者右边靠墙的位置，因此从电视柜位置预埋一条音频线(同轴线)到左边或者是右边，两端用RCA端子的插座固定在墙上，使用时可随意拔插。虽然好的低音炮没有方向感，但是尽量能够放在左边还是稍好一些。其他音频视频线或通过PVC管接到了电视机，或者直接连接功放及播放设备等，由于线材很短，就不用布线了。

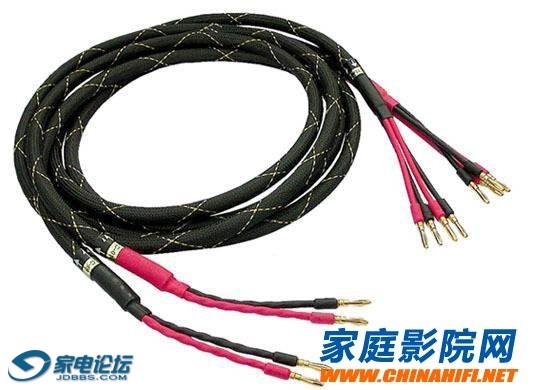

　　2、 音箱线，俗称喇叭线。

　　

　　家庭影院一般是分为7.1声道和5.1声道，一般客厅和观看距离小于10平米的独立影音厅，建议用5.1即可，7.1摆位不合理的话声音会更乱，声画会出现脱节，看电影的感受反而会差。

　　5.1或7.1中的.1指的就是低音炮，前面已经说明了布线方法，因此就只需要布7条或5条音箱线就可以了。前面是前置左右音箱，左右距离在2——3.5米之间，如果是和搭配大屏幕投影，左右距离也可加长至屏幕两侧，同样用连接插座安装在墙上，中间穿管;中置音箱可不用布线，直接连接到功放上即可。环绕音箱在沙发后墙上方1.5米左右，至于高度和摆放在侧墙和后墙的问题，可根据实际情况进行摆放，不必太过于计较，但一定要在耳朵的后面上方的位置。现在新兴的后中置环绕音箱高度与后环绕平行即可，位置在听音位置正后方

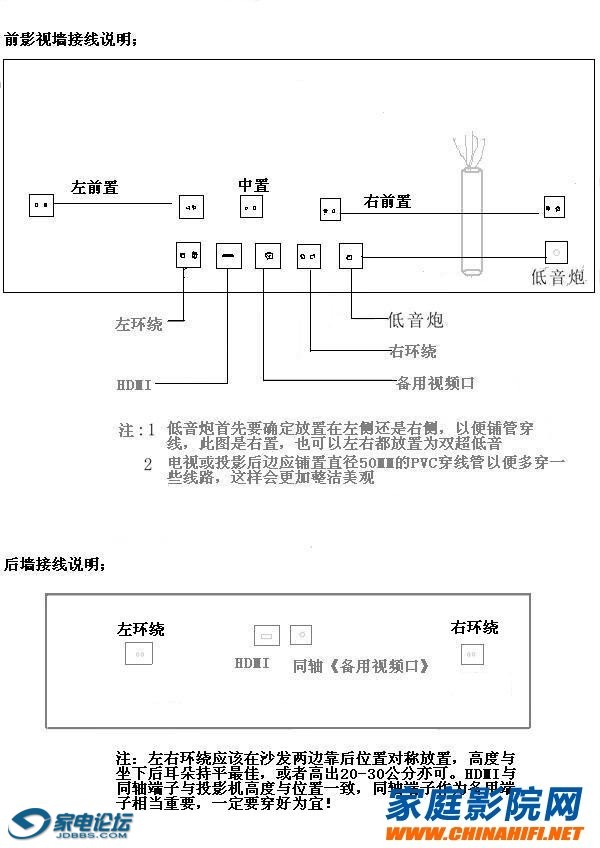

　　以下是7.1声道影院布线图：

　　

　　布线图1

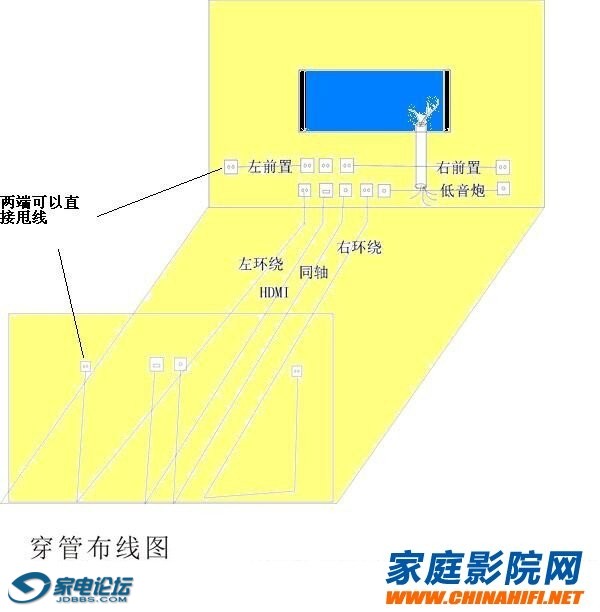

　　5.1声道影院布线图：

　　

　　布线图2
