sony 磁带机EX3 如何拆解？

秦皇岛小张

从本坛淘了一台EX3，成色非常好，换了皮带也是挺好用，总算见识到了传说中比较经典的EX系列单数机的特色，特别是侧面开盖装磁带的设计，太好玩了。
   但是，本人不拆解就不甘心，于是乎，想拆开看看究竟。可是拆到这一步就进行不下去了。

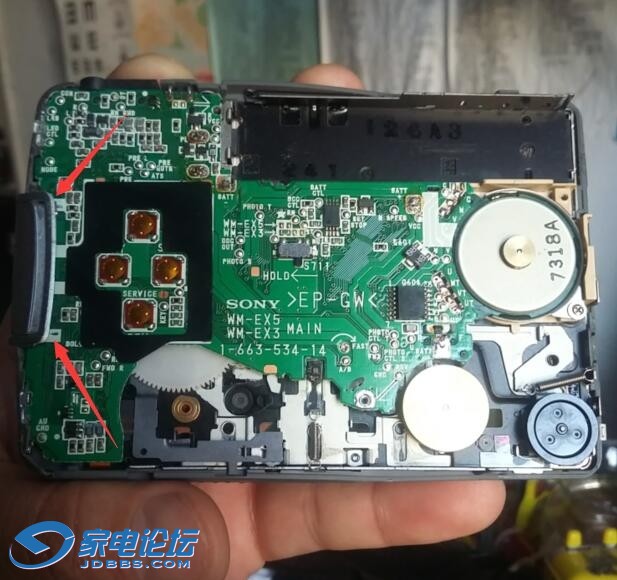

第一张图，红箭头处的塑料开关仓门的按钮挡住了电路板掀开的路径。第二张图，蓝色的箭头是红箭头背面的样子，明显里面还有两块竖着的小电路板。查看了一下，是对应的侧面的两个滑动开关的电路板。这两块电路，一横一竖，牢牢不可拆下。
   实在不明白如何拆开了。
  必须把银色的部分拆下来，然后电路板才能顺利拿下来？
请前辈老师指点一下，在线等。烙铁还在通电。

土得掉渣

原来EX3 EX5主板是同一料号啊

sonyfx101

解焊 焊点

秦皇岛小张

sonyfx101 发表于 2016-2-17 16:19
解焊 焊点

电路板的焊点，包括电机七个焊点，感应开关两个焊点，一个正极，一个负极各一个焊点，还有一个电磁铁的两个焊点全焊开了。
现在就是图2能看到银色的塑料部分还有四个焊点焊在灰色的塑料上。解开这个焊点，银色部分肯定能拿下来，但是塑料啊，怎么焊回去？

秦皇岛小张

sonyfx101 发表于 2016-2-17 16:19
解焊 焊点

电路板的焊点，包括电机七个焊点，感应开关两个焊点，一个正极，一个负极各一个焊点，还有一个电磁铁的两个焊点全焊开了。
现在就是图2能看到银色的塑料部分还有四个焊点焊在灰色的塑料上。解开这个焊点，银色部分肯定能拿下来，但是塑料啊，怎么焊回去？

秦皇岛小张

已经搞定！

baoquan2010

好奇害死猫推荐俩论坛：卡座论坛  数码之家，都有好多拆机修机帖子，不一定非要自己拆开看。

我叫刘德华

搭车欣赏，不用拆机了。

Livecrab

学习了！同时求这机压带轮。。。怎么也找不到卖的。。

来自:家电论坛Android客户端

秦皇岛小张

我叫刘德华 发表于 2016-2-17 22:06
搭车欣赏，不用拆机了。

就是拍照拍的不好，里面真心漂亮，鬼子的技术不服不行

秦皇岛小张

Livecrab 发表于 2016-2-18 11:27
学习了！同时求这机压带轮。。。怎么也找不到卖的。。

来自:家电论坛Android客户端

干脆弄个配件机拆吧。
