[DIY] 新年再做禾田茂氏胆前

[复制链接]

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
发表于 2016-1-15 11:40 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
2015年元月,禾田茂的原版电路自制PCB,电路开声,彰显经典一年来,时刻想把蚀刻板规整,走线优化。
机缘总是应时而来。

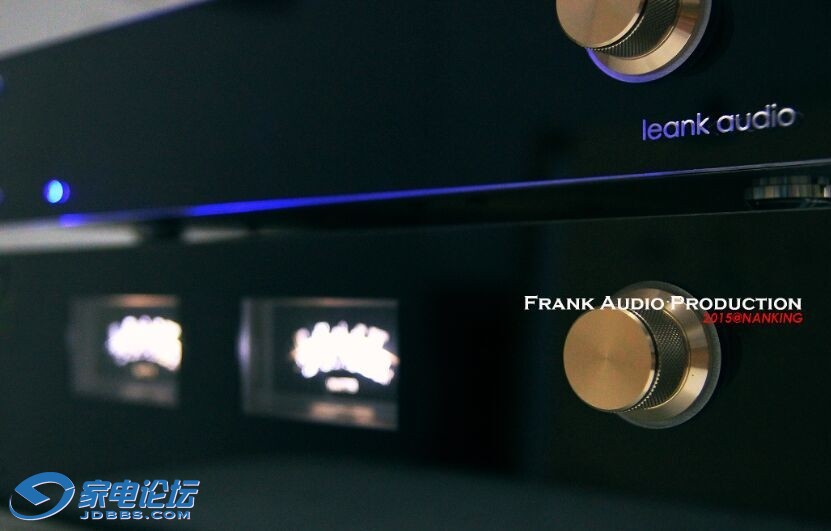

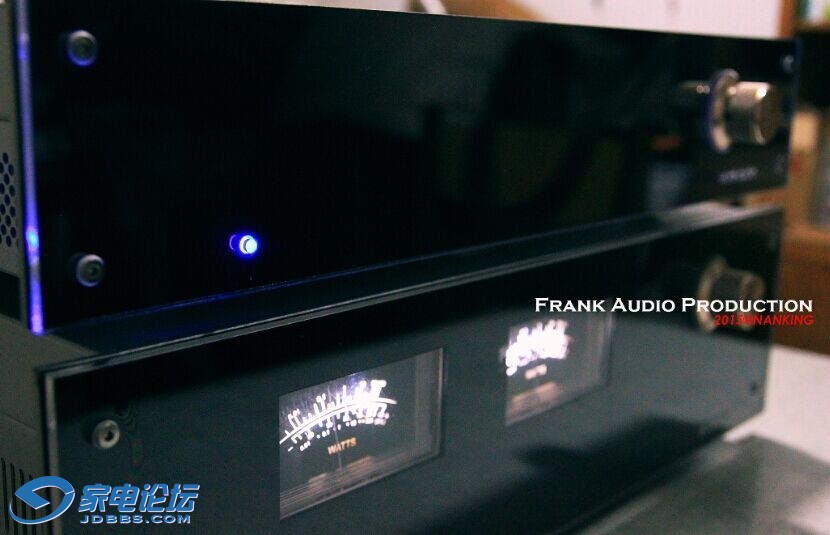

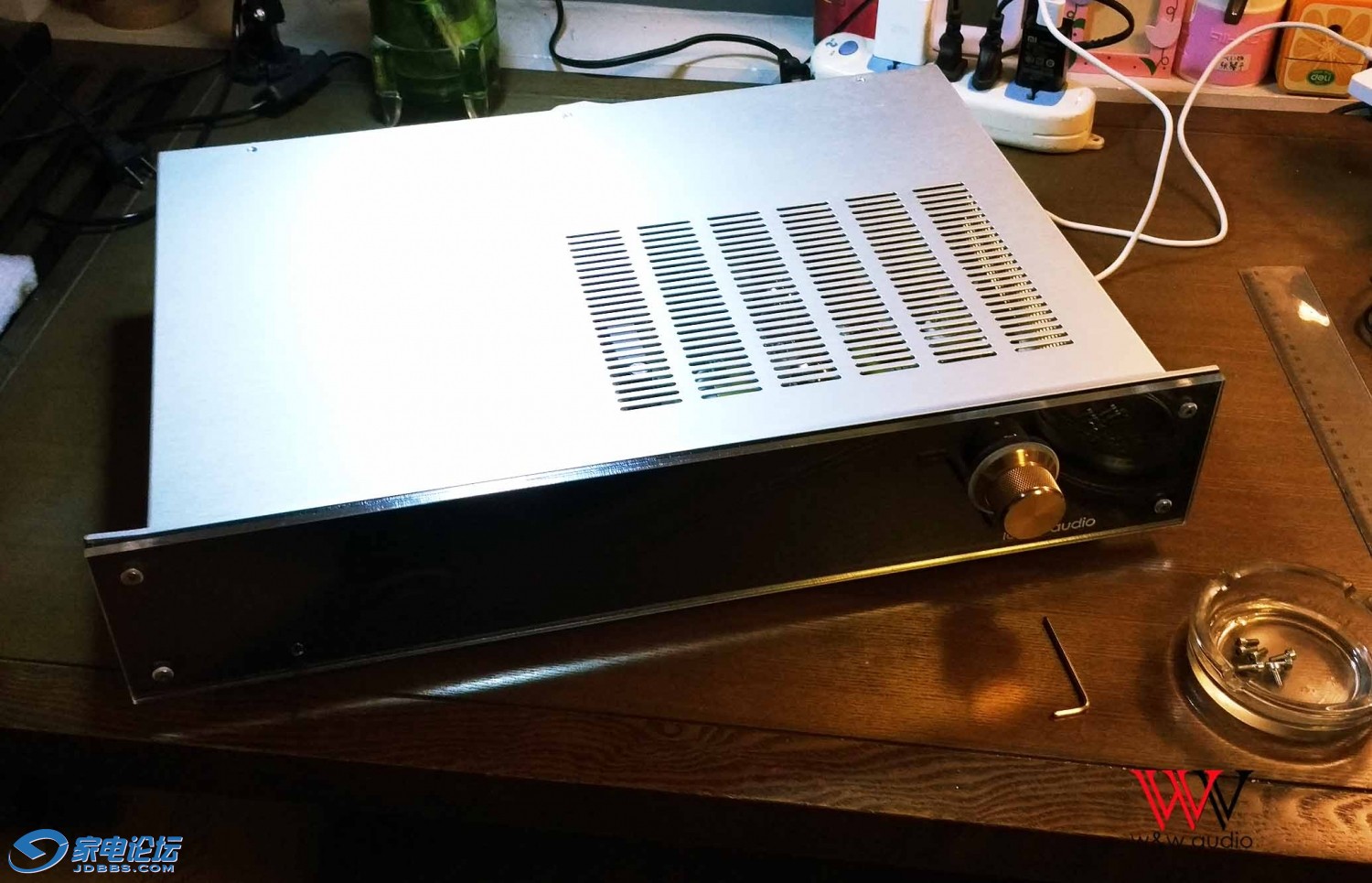

2015年实做图片

禾田茂氏原版胆前电路,此电路原生经典胆前marantz 7,经过改良禾田茂氏前级线高低频延伸更好,低频控制力更强,信噪比更高,整体音效全面提高,中频更加迷人。









回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-1-15 11:42 | 显示全部楼层

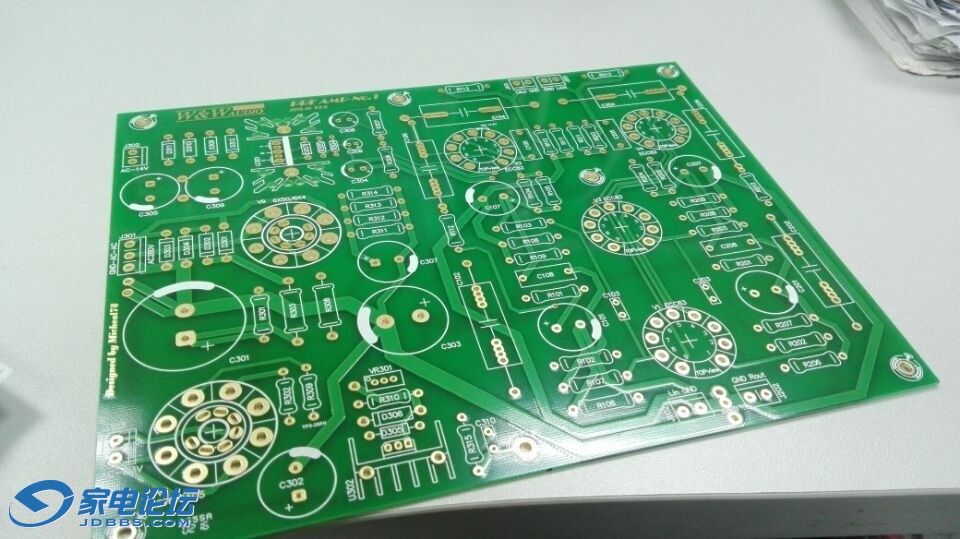

昨晚厂家发来的pcb图片
板子做了沉金,虽然有点小贵,但效果不错。
周一收到板子再详聊。

回复

使用道具 举报

1357

主题

3万

帖子

807

威望

荣誉会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

Hi-Fi论坛特约嘉宾

社区建设奖积极参与奖影音发烧友最佳写手奖

交易诚信度
0
注册时间
2005-5-1
发表于 2016-1-15 11:53 来自家电论坛网手机触屏版 | 显示全部楼层
好,这年头我就觉得diy还有那么点意思.
回复

使用道具 举报

0

主题

60

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2012-6-7
发表于 2016-1-15 11:56 | 显示全部楼层
現對diy产品越來越有好感﹗
音联邦
回复

使用道具 举报

48

主题

5724

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2012-7-1
发表于 2016-1-15 21:10 | 显示全部楼层
革命尚未成功
同志仍需努力

香港弦声音响
回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-1-21 12:44 | 显示全部楼层

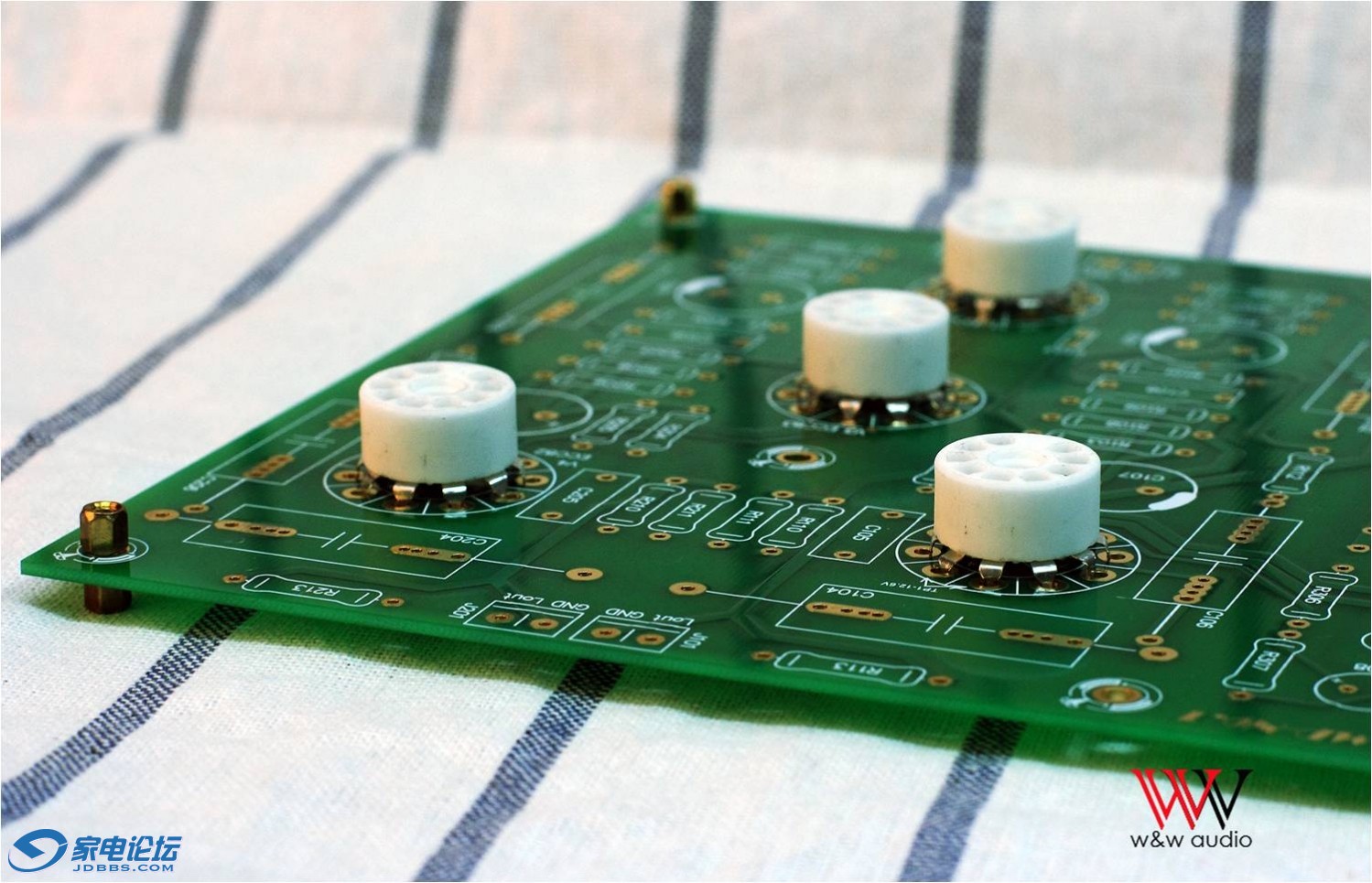

板子到手,急不可待的检查把玩一番。
这块板子的亮点是电源部分,胆整+胆调整。
小七脚管和大八脚管双设计,用管那就数不尽了。
标准小七脚管是6X4+6AQ5,可以代管6005、EL90等等
标准大八脚管是6X5+6P6P,可以代管6V6等
用转换座,那就更不得了了,AZ1、AZ12、AZ81、1064、EZ40、6P1 ... ...
可以说,不同的整流管、不同的调整管,出来的声音肯定不同,古典、现代,有米就随便任性吧。



回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-1-21 12:46 | 显示全部楼层
好爽的大图呀
回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-1-22 15:36 | 显示全部楼层
本帖最后由 frank820 于 2016-1-22 15:38 编辑

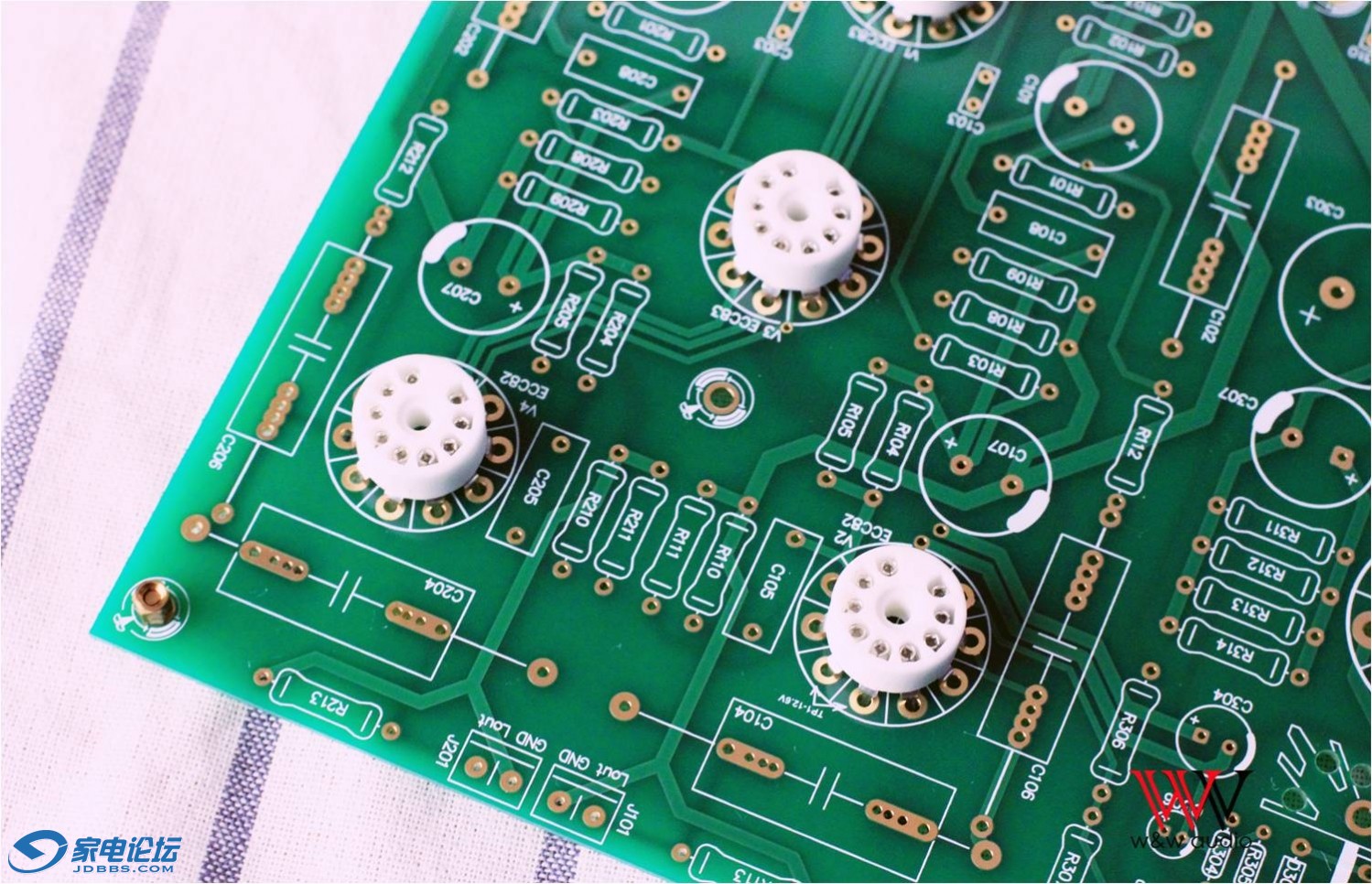

图片3.jpg PCB总接地,下地的部分接10 Ohm电阻并联电容预防干扰。



可选部分(D301-D304),胆整和石整二选一。


可选部分,X7两级共阴放大的部分的第二阶阴极电阻(R109/R209),可接可不接(对地电压极小,可以忽略)
原版电路没有此电阻。


元件置办其档,乱七八糟合个影。(10uf输出电容在路上)

回复

使用道具 举报

10

主题

204

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2013-6-14
发表于 2016-2-5 21:30 | 显示全部楼层
这个要支持!支持试听就更爽了
回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-2-16 10:10 | 显示全部楼层





新版焊接完工。
选择了胆整,将后端的两颗保险丝的位置短接。
滤波电容,我用了100uF。
主板电路严格按照禾田茂原版电路,电源部分是可玩性很高的,不同的位置,电容容值的大小,声音走向都有变化。

回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-2-16 10:17 | 显示全部楼层





换上E80CC,细节丰富许多,看来E80CC比12AU7好的不是一点点。
接驳晶体后级,如果说之前的版本犹如白开水般干净,这一版就如饮蔓越梅汁一般 ... ...
回复

使用道具 举报

19

主题

1063

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
2
注册时间
2013-2-3
发表于 2016-2-16 20:15 | 显示全部楼层
顶,继续下文。
回复

使用道具 举报

36

主题

1771

帖子

5

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2011-6-11
发表于 2016-2-16 20:36 | 显示全部楼层
不错,美中不足的是电子管离电容有点近时间长了有影响。
回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-2-18 12:31 | 显示全部楼层

新年好
回复

使用道具 举报

10

主题

75

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-10-23
 楼主| 发表于 2016-2-18 12:32 | 显示全部楼层
n98 发表于 2016-2-16 20:36
不错,美中不足的是电子管离电容有点近时间长了有影响。

新年好

确实距离太近了,尤其反馈电容,后来换了小一号的。
这版子合适用轴向电容,位置刚刚好。
