音响、视频、数字传输常用连线接口介绍

普兰

音响、视频、数字传输常用连线接口介绍

收集的部分资料，不敢独享，编辑发布，仅供参考。

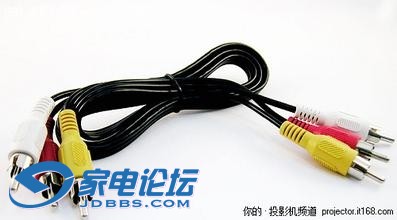

RCA   RCA 是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。RCA俗称莲花插座，又叫AV端子，也称AV接口，几乎所有的电视机、影碟机类产品都有这个接口。它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。RCA通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

TRS 又称6.3直插，是比RCA形态大、坚固的插头，有单芯（用于非平衡信号、双芯用于平衡或双路信号耳机等信号传输）多用于专业音频设备上。于其派生的还有5、3.5、2.5直径等小型插头插座用于耳塞等连接微型音频设备和手机。同样也有单芯、双芯3芯。它可以与卡侬插头互换连接，如果两端都是标准的平衡接口，无论是TRS还是XLR，效果是一样的。

XLR接口又称卡侬接口。主要用于平衡音频连接，也用于数字AES/EBU信号连接。基于原生产者是James H. Cannon（加州洛杉矶Cannon电子公司创办人）命名， XLR端子的针头基本上三个外，还可以有更大针头数，用于多路信号传输。特点坚固、有自锁装置。

HDMI，高清晰度多媒体接口（英文：High Definition MultimediaInterface）是一种全数字影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、功放、数字音响与电视机。HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

DIN插孔DIN（德国工业标准）接插连接。　　用于消费市场的多针连接形式，MIDI电缆也使用它。除了MIDI的180度布局，DIN还有多种针脚分布规格，简单的说就是微机控制器接口。家用视频设备分量传输 S接口接口与其相似。

BNC连接器得名于其锁定方式和其发明者贝尔实验室的保罗·尼尔（发明了N端子）和安费诺公司的工程师卡尔·康塞曼（发明了C端子）。功能与RCA一样，但有旋转自锁，用于音频、视频、时钟、数字信号及仪表输入输出信号连接

YCrCb即色差传输，主要用于优化彩色视频信号的传输，使其向后相容老式黑白电视。与RGB视频信号传输相比，它最大的优点在于只需占用极少的频宽（RGB要求三个独立的视频信号同时传输）。其中“Y”表示明亮度（Luminance或Luma），也就是灰阶值；而“U”和“V” 表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色。“亮度”是透过RGB输入信号来建立的，方法是将RGB信号的特定部分叠加到一起。“色度”则定义了颜色的两个方面─色调与饱和度，分别用Cr和Cb来表示。其中，Cr反映了RGB输入信号红色部分与RGB信号亮度值之间的差异。而Cb反映的是RGB输入信号蓝色部分与RGB信号亮度值之间的差异。

USB是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。USB接口即插即用和热插拔功能。USB接口可连接127种外设，如鼠标和键盘等。USB是在1994年底由英特尔等多家公司联合在1996年推出后，已成功替代串口和并口，已成为当今电脑与大量智能设备的必配接口。USB版本经历了多年的发展，到如今已经发展为3.0版本。传输速率可达5G/s。

IEEE1394接口 即火线接口，主要用于音频、视频的采集，与电脑、移动硬盘信息传输。

火线（FireWire）接口，数据传输率一般为400---800Mbps。火线（FireWire）是苹果公司的商标。Sony的产品称这种接口为iLink。

目前由于USB3.0速度超过了FireWire800，从而取代了火线接口，成为了外接电脑硬盘及其它周边装置的最常用界面。

VGA（Video GraphicsArray）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

雷电接口Thunderbolt技术融合PCI Express和DisplayPort两种通信协议。其中PCI Express用于数据传输，可以非常方便的进行任何类型设备扩展；DisplayPort用于显示，能同步传输1080p乃至超高清视频和最多八声道音频。并且两条通道在传输时都有自己单独的通道，不会产生任何干扰。Thunderbolt接口物理外观和原有MiniDisplayPort接口相同，Mini DP接口的显示器以及Mini DP至HDMI/DVI/VGA等接口的转接头都可在Thunderbolt接口上使用。一般来说应用现有的物理接口能够在兼容性方面具有更多的优势Thunderbolt接口由Intel控制芯片驱动，通过PCI-E x4、DisplayPort总线与系统芯片组相连，也可直连Intel处理器核芯显卡进行DisplayPort输出。基于PCI-E协议的传输机制让数据的传输更加方便，免去了转换步骤，同时也能够适应更多的场合。Thunderbolt使用铜质线缆，长度限制为3米。还将推出光纤线缆产品。光纤理论传输速率可达100Gbps，铜线仅设定10Gbps。铜线在未来保留一项优势，那就是通过线缆提供10W供电，而光纤Thunderbolt不提供供电功能。

光纤接口 是用来连接光纤线缆的物理接口。其原理是利用了光从光密介质进入光疏介质从而发生了全反射。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是FerruleConnector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等。

AES/EBU的全称是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟），现已成为专业数字音频较为流行的标准。大量民用产品和专业音频数字设备如CD机、DAT、MD机、数字调音台、数字音频工作站等都支持AES/EBU。

AES/EBU是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议。它无须均衡即可在长达100m的距离上传输数据，如果均衡，可以传输更远距离。它提供两个信道的音频数据（最高24比特量化），信道是自动计时和自同步的。它也提供了传输控制的方法和状态信息的表示(channelstatus bit)和一些误码的检测能力。它的时钟信息是由传输端控制，来自AES/EBU的位流。它的三个标准采样率是32kHz、44.1kHz、48kHz，当然许多接口能够工作在其它不同的采样率上。

AES/EBU提供“专业”和“消费”两种模式。它们两者最大的不同在于信道状态位格式的提供上。专业模式的状态位格式里包括数字信道的源和目的地址、日期时间码、采样点数、字节长度和其它信息。消费模式包括的东西就比较少，但包含了拷贝保护信息。另外，AES/EBU标准提供“用户数据”，在它的位流里包含用户说明（例如厂商说明等）。图1是AES/EBU专业格式24字节信道状态数据块的一部分。

AES/EBU的普通物理连接媒质有：（1）平衡或差分连接，使用XLR（卡侬）连接器参数为阻抗110Ω三芯屏蔽电缆，电平范围0.2V～5Vpp，抖动为±20ns。（2）单端非平衡连接，使用RCA插头的音频同轴电缆。（3）光学连接，使用光纤连接器。

附件电源连接

电源线接线颜色规范

	北美	协调系统	IEC227
L=火线	黑色	棕色	棕色
N=零线	白色	蓝色	蓝色
E=地线	绿色

各国电源线标准

亚太地区
国名 （中文 / 英文）	电压	频率	插头造型	说明
日本/ Japan	100V	50, 60	A B	两脚扁型 / 两脚扁+圆型接地脚
中国 / China	220V	50	D J	两脚扁型 / 八字型
韩国 / Korea	220V	50, 60	E G	双脚圆型
香港 / Hong-Kong	220V	50Hz	I	三脚扁型
澳门 / Macau	220V	50Hz		三脚扁型
澳大利亚 / Australia	240V	50Hz	C D	八字型
新西兰 / New-Zealand	220V	50Hz		八字型
越南 / Vietnam	120/220V	50Hz	A B E G	双脚圆型及扁型
泰国 / Thailand	220V	50Hz	A B	两脚扁型 / 两脚扁+圆型接地脚
马来西亚 / Malaysia	230V	50Hz	I	三脚扁型
新加坡 / Singapore	220V	50Hz		三脚扁型
菲律宾 / Philippines	220V	50Hz	A B	两脚扁型 / 两脚扁+圆型接地脚
印度尼西亚 / Indonesia	220V	50	E G	双脚圆型
印度 / India	230V	50	I L	三脚扁型 / 三脚圆型
中东地区
国名 （中文 / 英文）	电压	频率	插头造型	说明
俄罗斯 / Russia	220V	50Hz	E F G	欧洲规格双脚圆型
白俄罗斯 / Ukraine	220V	50Hz		欧洲规格双脚圆型
沙特阿拉伯 / Saudi Arabia	127及220V	60/ 50	A B I	两脚扁型 / 两脚扁+接地脚 / 英规三脚扁型
约旦 / Jordan	220V	50Hz	I	英规三脚扁型
伊拉克 / Iraq	220V	50Hz	E I	欧洲规格双脚圆型 / 英规三脚扁型
叙利亚 / Syria	220V	50Hz	E F N	欧洲规格双脚圆型 / 意大利规格三脚圆型
黎巴嫩 / Lebanon	220V	50Hz	E	欧洲规格双脚圆型
科威特 / Kuwait	220-240V	50Hz	E I	欧洲规格双脚圆型 / 英国规格三脚扁型
以色列 / Israel	220-240V	50Hz	E F P	欧洲规格双脚圆型 / 以色列规格
巴林 / Bahrain	220V	50Hz	I K	英规三脚扁型 / 英规三脚圆型
杜拜 / Dubai	220V	50Hz	G	欧洲规格双脚圆型
土耳其 / Turkey	220V	50Hz	E F	欧洲规格双脚圆型
北美地区
国名 （中文 / 英文）	电压	频率	插头造型	说明
美国 / United States	120V	60	A B	两脚扁型 / 两脚扁+圆型接地脚
加拿大 / Canada	110V	60		两脚扁型 / 两脚扁+圆型接地脚
中南美地区
国名 （中文 / 英文）	电压	频率	插头造型	说明
墨西哥 / Mexico	127V	60	A B	两脚扁型 / 两脚扁+圆型接地脚
危地马拉 / Nicaragua	110V	60		两脚扁型 / 两脚扁+圆型接地脚
萨尔瓦多 / El Salvador	110V	60		两脚扁型 / 两脚扁+圆型接地脚
洪都拉斯 / Honduras	110V	60		两脚扁型 / 两脚扁+圆型接地脚
尼加拉瓜 / Nicaragua	110V	60		两脚扁型 / 两脚扁+圆型接地脚
哥斯达黎加 / Costa Rica	110-120V	60		两脚扁型 / 两脚扁+圆型接地脚
巴拿马 / Panama	120V	60		两脚扁型 / 两脚扁+圆型接地脚
海地 / Haiti	110-120V	60		两脚扁型 / 两脚扁+圆型接地脚
多米尼加联邦 / Dominican Rep.	110V	60		两脚扁型 / 两脚扁+圆型接地脚
哥伦比亚 / Columbia	115V	60		两脚扁型 / 两脚扁+圆型接地脚
委内瑞拉 / Venezuela	110V	60		两脚扁型 / 两脚扁+圆型接地脚
厄瓜多尔 / Ecuador	110V	60		两脚扁型 / 两脚扁+圆型接地脚
巴西 / Brazil	220V/127V	50Hz	E G	双脚圆型
秘鲁 / Peru	110V / 220V	60 / 50	A B E	美规两脚扁型(+接地脚) / 欧规双脚圆型
玻利维亚 / Bolivia	110V / 220V	60 / 50		美规两脚扁型(+接地脚) / 欧规双脚圆型
巴拉圭 / Paraguay	220V	50Hz	E	欧洲规格双脚圆型
乌拉圭 / Uruguay	220V	50Hz	E	三孔型
阿根廷 / Argentina	220V	50Hz	C D	八字型
智利 / Chile	220V	50Hz	E N	欧规双脚圆型 / 意大利规格三脚圆型
欧洲地区
国名 （中文 / 英文）	电压	频率	插头造型	说明
意大利 / Italy	220-230V	50Hz	E N	意大利规格三脚圆型 / 欧规双脚圆型
奥地利 / Austria	220V	50Hz	E F G	欧洲规格双脚圆型
捷克 / Czech Rep.	220V	50Hz		欧洲规格双脚圆型
波兰 / Poland	220V	50Hz		欧洲规格双脚圆型
匈牙利 / Hungary	220V	50Hz	F G	欧洲规格双脚圆型
希腊 / Greece	220V	50Hz	E F G	欧洲规格双脚圆型
比利时 / Belgium	220V	50Hz		欧洲规格双脚圆型
荷兰 / Netherlands	220V	50Hz		欧洲规格双脚圆型
卢森堡 / Luxembourg	220V	50Hz		欧洲规格双脚圆型
英国 / United Kingdom	220-240V	50Hz	I	英规三脚扁型
爱尔兰 / Ireland	220V	50Hz		英规三脚扁型
法国 / France	220V	50Hz	E F G	欧洲规格双脚圆型
瑞士 / Switzerland	220-224V	50Hz	E M	瑞士规格三脚圆型 / 欧洲规格双脚圆型
西班牙 / Spain	220V	50Hz	E F G	欧洲规格双脚圆型
葡萄牙 / Portugal	220V	50Hz		欧洲规格双脚圆型
德国 / Germany	220V	50Hz		欧洲规格双脚圆型
挪威 / Norway	220V	50Hz		欧洲规格双脚圆型
芬兰 / Finland	220V	50Hz		欧洲规格双脚圆型
丹麦 / Denmark	220V	50Hz	E F G O	丹麦规格三脚圆型 / 欧洲规格双脚圆型
瑞典 / Sweden	220V	50Hz	E F G	欧洲规格双脚圆型
拉脱维亚 / Latvia	220-240V	50Hz	E F	八字型 / 欧洲规格双脚圆型
斯洛伐克 / Slovak Rep.	220V	50Hz	E F G	欧洲规格双脚圆型
非洲地区
国名 （中文 / 英文）	电压	频率	插头造型	说明
南非 / Rep. South Africa	220V	50Hz	K L	三脚圆型
毛里求斯 / Mauritius	240V	50Hz	E I	欧洲规格双脚圆型 / 英规三脚扁型
马拉维 / Malawi	240V	50Hz	I	英规三脚扁型
布吉纳法索 / Burkina Faso	220V	50Hz	E F	欧洲规格双脚圆型
斯威士兰 / Swaziland	220V	50Hz	I	英规三脚扁型
塞内盖尔 / Senegal	220V	50Hz	E F G	欧洲规格双脚圆型
冈比亚 / Gambia	220V	50Hz	I	英规三脚扁型
查德 / Chad	220-250V	50Hz	F G L	欧洲规格双脚圆型 / 英规三脚扁型
加蓬 / Gabon	220V	50Hz	G	欧洲规格双脚圆型
加纳 / Ghana	220V	50Hz	E I K	欧规双脚圆型 / 英规三脚扁型
赤道几内亚 / Equatorial Guinea	220V	50Hz	E F	欧规双脚圆型
尼日利亚 / Nigeria	230V	50Hz	I	英规三脚扁型
喀麦隆 / Cameroon	220V	50Hz	F G L	欧洲规格双脚圆型

形状型号

电源插头一般可分为是2芯电源插头、3芯电源插头和多芯电源插头。

file:///C:/Users/dell/AppData/Local/Temp/msohtml1/01/clip_image001.jpg世界各国电源插头

　　

2芯电源插头：2芯电源插头顾名思义就是插头有两个插片或者是两个插针，具体插片或者插针，每个国家标准不一样，例如中国的就是两个插片，欧洲的就是两个圆针。

3芯电源插头：3芯电源插头顾名思义就是插头有3个插片或者是3个插针或者是两个插片或者是两个插针加上一个接地孔。这样的结构比2芯电源插头复杂些，插针的大小和直径什么的标准都有很大的要求，长度以及插针之间的距离都是考虑的因素。
