爱华J202，J303，J505的7号电池盒疑问

留住昨天

手头三台机器都有，照例电池盒应该是同用的。

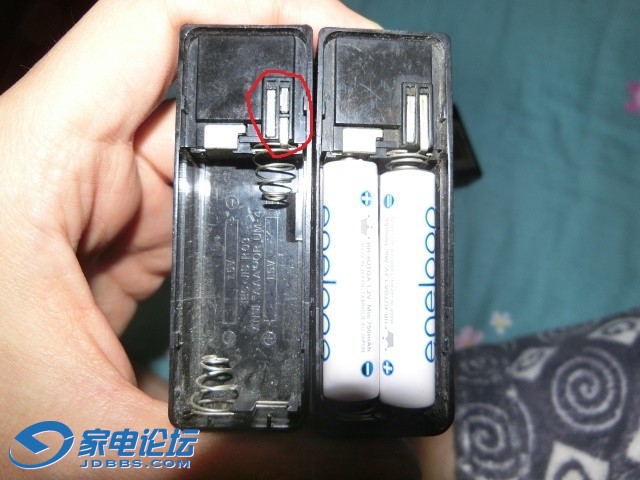

画红圈的是J505，金属触点有4个，而J202和J303只有3个
J505的电池盒（画红圈）右面是断开的，但因为机器多了一个触点，所以可以用。
但是J202和J303就无法用这个画红圈的电池盒。因为机器左面的单个触点正好位于红圈电池盒的断开的绝缘处。

不知道大家原配的J505的电池盒也是这样的吗？机器也是也是有4个触点吗？

防删出爱华J170：http://www.jd-bbs.com/thread-5751244-1-1.html

木屑

交易区新帖推荐

的确有这问题,如果必须匹配 就得拆机把某个触点短接

hewhl

202的原装7号盒，不能接铅酸盒，也就是说不能在机器上给铅电池充电。
把铅电池接到505上，可以直接充电的。
505的用到202上，要将盒子中电路板打开，短接二根线就通用了。

hgsjf

改电池盒方便，改机器上触点还不一定通用。

1107732675

hewhl 发表于 2015-11-22 20:25
202的原装7号盒，不能接铅酸盒，也就是说不能在机器上给铅电池充电。
把铅电池接到505上，可以直接充电的 ...

正解！！！！

szxw

交易区新帖推荐

我记得J505的四个触点，其实是三个，内部是有两个是短路的，另外两个在接上7号电池盒后，被电池盒的铜片短接，所以实际上就是两个触点。而铅酸电池盒只有两个触点，这是为了区分铅酸电池和7号电池，因主机可以给铅酸电池充电，而7号电池盒内部是有稳压电路的，不能充电。

zbc6660

确实是505是4个触点，303是3个触点。

一个人上路zyj

这问题最好是去查SM，都有明确答案。我也是刚刚看过，需要的话可以发截图。

留住昨天

一个人上路zyj 发表于 2015-11-22 22:42
这问题最好是去查SM，都有明确答案。我也是刚刚看过，需要的话可以发截图。

请发给截图，谢谢

一个人上路zyj

留住昨天 发表于 2015-11-22 23:10
请发给截图，谢谢

zbc6660

505的电池盒用在303上，要改图片的那个位置呢？请帮忙。
