天壤之别——HDMI发烧线材专业眼图大对决【非玄学，有图有真相】

Fibbr

你可能不知道HDMI连接线可以用光纤作为传输介质。听起来很玄乎，其实很简单，大概的就是光纤两端有两个安装有光电转换引擎的连接头，其中一端将电信号转化为光信号，通过光纤传导到另一端，然后再由光信号转化为电视机能读取的电信号，呈现在大家面前。

那么问题来了，这种转换会导致信号丢失吗？会影响视频音频质量吗？为了解决这些疑问，我们来到了位于北京望京的是德科技（安捷伦）开放实验室暨测量方案中心(该实验室于2007年4月20日由测试测量业的老大安捷伦Agilent(Agilent,现更名为Keysight)在北京投资150万美元建立)，我们对市面上常见的几种长度的HDMI铜线和菲伯尔光纤HDMI线进行了实验，获取了大量直观的数据。



首先给大家简单讲解下测试项目：眼图，为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。“眼”大表示系统传输特性好；“眼”小表示系统中存在干扰和数据丢失。

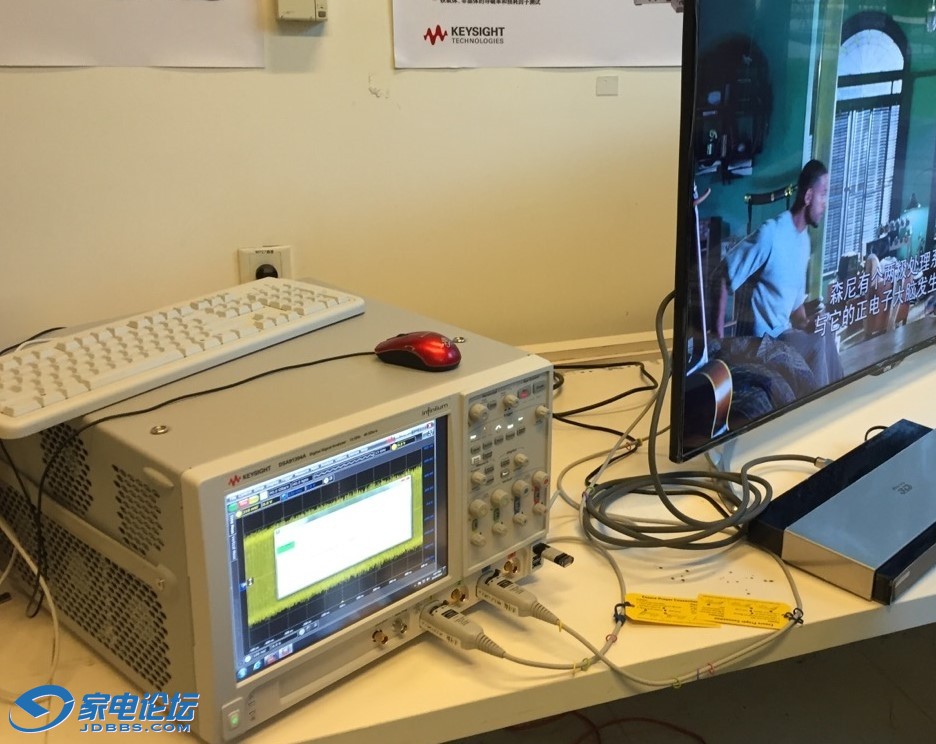

简单说下测试设备：

1.        示波器：（KEYSIGHTDSA91304A Digital Signal Analyzer 13GHz  40 GSa/s）—型号  DSA91304A  SerialNumber：MY55160123

2.        示波器探棒：KEYSIGHT 1169A两个，Serial Number：US54031638/US54031635

3.        电视机：乐视—型号 Letv  x50  Air

4.        DVD: 三星（SAMSUNG Blu-ray 3DTM）—型号  BD-F7500

5.        HDMI一致性测试软件：N5399D

6.        片源：《机械公敌》

测试流程：

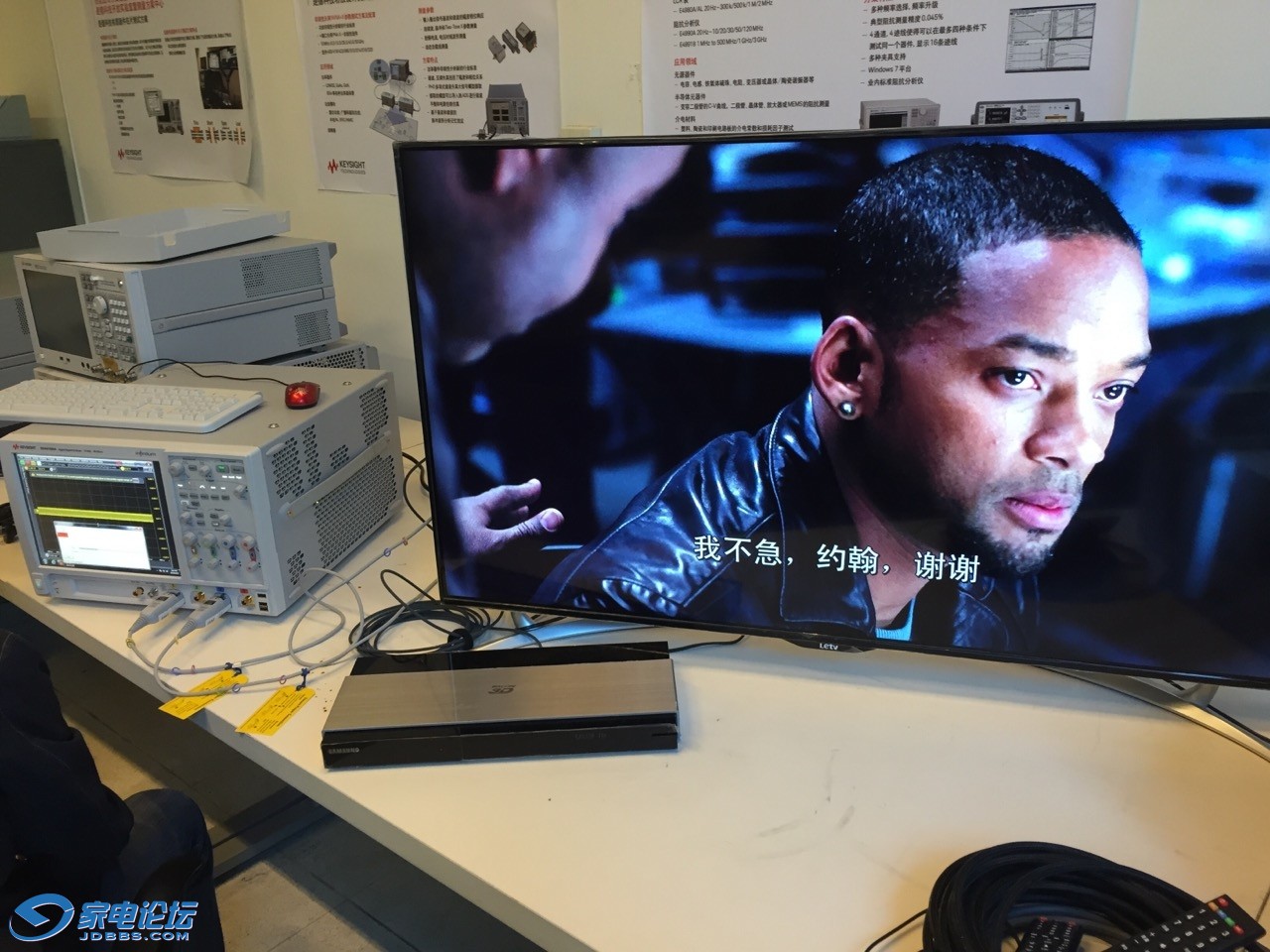

1、  把DVD，被测cable、电视机连接好，确认输出为4K视频。

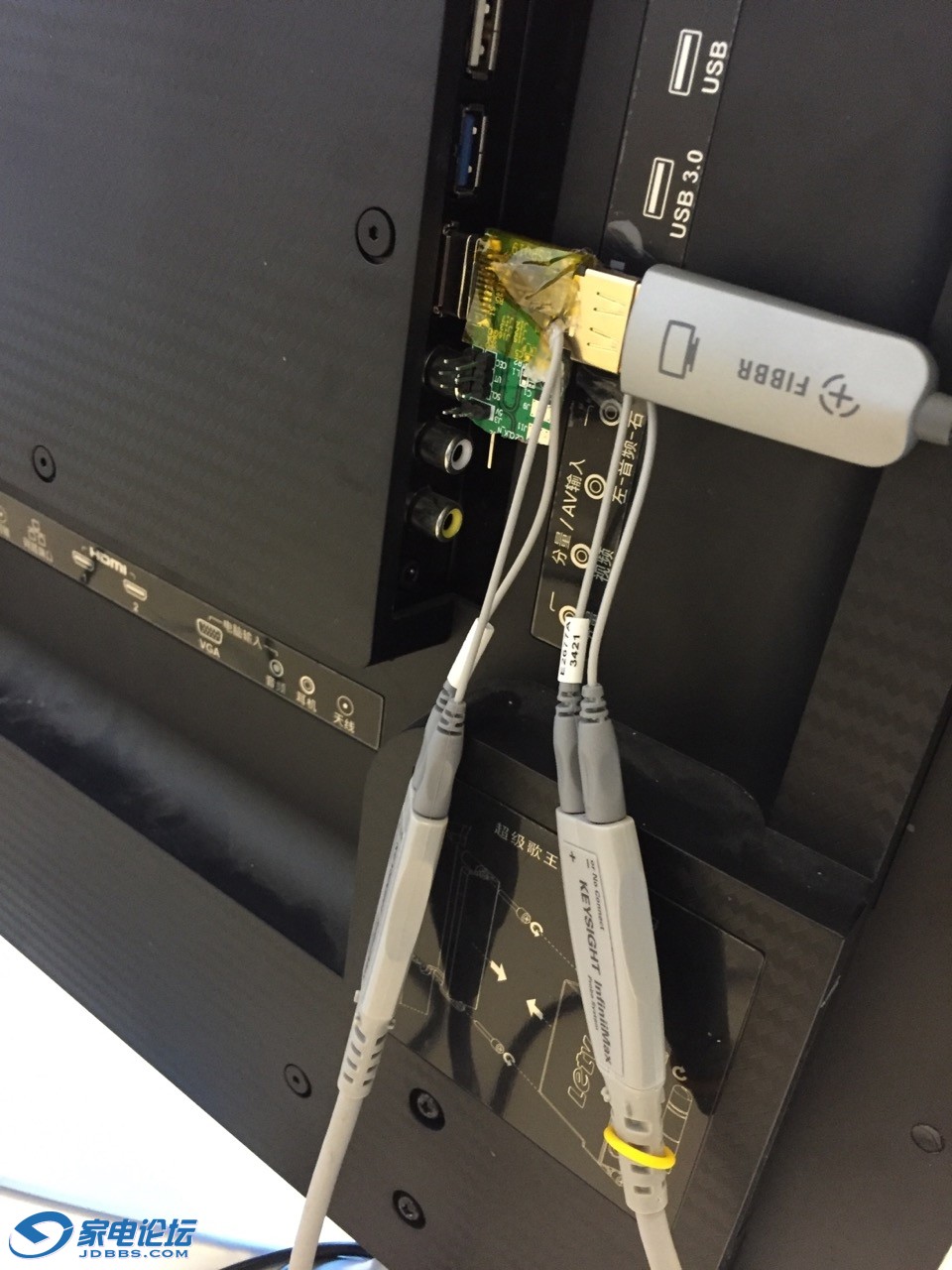

2、  在被测cable与电视机之间接入探棒，其中一个接CLK信号，另一个接DATA信号。

3、打开示波器的HDMI一致性测试软件N5399D，选择测试类别为cable

4、开始自动测试，完成后软件会生成所有测试结果的报告。

**********************************************

插播一则活动，绝对有惊喜！
Fibbr活动第二波--------猜价格，送发烧级光纤HDMI 线，更多双11叠加优惠码等你来抢

**************************************

持续更新中......

梦幻小飞鱼

交易区新帖推荐

赞，用心了，天壤之别，关注中

Fibbr

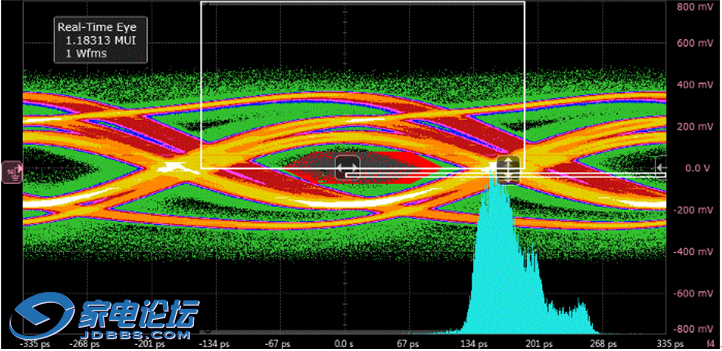

     相信大家都已经迫不及待的想要看眼图对比了吧，先让我们来欣赏一个漂亮的眼图，它是由美国某“高大尚”品牌的2米铜线产生，不可否认这确实是一条好线，毕竟属于高端品牌。它的眼图绝对是教科书级的，就用它在作为参考。



     Fibbr的光纤HDMI线登场，被测长度分别是5米，10米和18米。可以看出光纤HDMI的眼图基本不受长度的影响，也就说传输距离再长也不会造成数据的丢失。再来看看铜线的表现，被测线材包括某K的3米和20米线，某秋10M和20M线。


     下面先让我们看看Fibbr hdmi 10m 线和铜线10m线的的眼图对比效果：
1、Fibbr HDMI 10m 线的眼图：

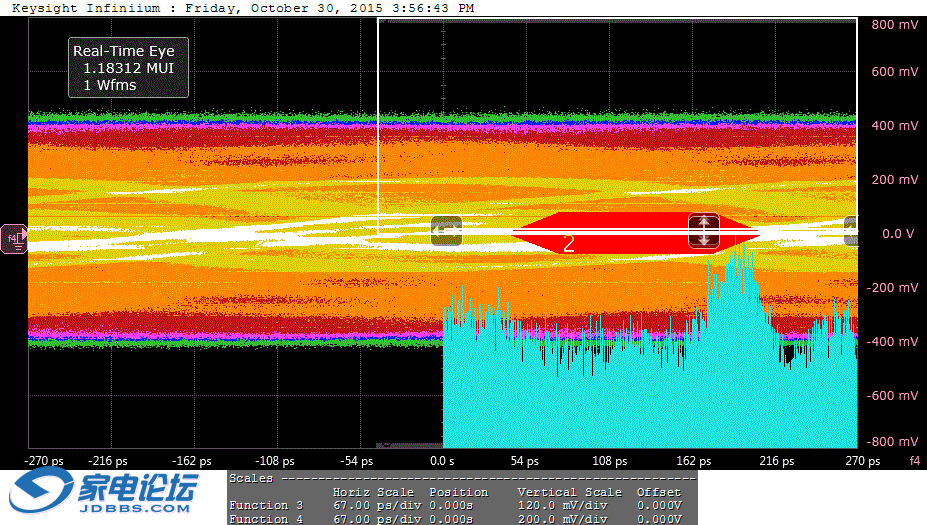

2、铜线10m线的眼图：

     某秋 10米眼睛已经不成型，信号有串扰


欲知后事如何，且听下回分解，未完待续......

yqx⑧

一般铜线与无氧铜肯定有区别

Fibbr

yqx⑧ 发表于 2015-11-5 12:23
一般铜线与无氧铜肯定有区别

上面的是光纤与铜线的眼图的对比

Fibbr

交易区新帖推荐

     应广大网友的要求，今天将 一气补完这次的眼图对决实验，下面请各位看官欣赏。
     续上回眼图，上回大家已经看过了Fibbr HDMI 10m 的眼图了，接下来先让我们看看Fibbr HDMI 5M 和18m 的眼图吧.
Fibbr HDMI 5m 的眼图：

Fibbr HDMI 18m 的眼图：

下面我们再来看看铜线3米和20米线的表现：
某K 3m铜线的眼图

从眼图可以看出某K 3米眼睛比较规则

某K 20m铜线的眼图

某k 20米眼睛仅存一个轮廓，信号质量差

某秋 20m铜线的眼图

某秋 20米眼睛已经闭合

     从数据可以看出，中等级别的铜线在短距离时表现还是可以的，但是到长距离眼睛基本上已经处在闭合状态，噪声和码间串扰带来的影响非常明显。如果视频信号需要正常显示，这必须靠电视端均衡器处理才能勉强使用。这个时候电视机的好坏往往成了消费者能否享受到高质量音视频的关键因素。

     而光纤线在短距离的表现和铜线基本一致，到了10m或10m以上表现依旧，光纤不受干扰不丢失信号的特性不言而喻。Fibbr用的是早已成熟的世界顶级光电转换引擎，不存在数据丢失的现象，同时光纤的特殊性也能保证传输过程中没有损耗，不受其他设备的电磁干扰，当然也无辐射不干扰其他设备，人畜无害。
     总之，大家是可以相信技术飞速发展带来的优势，相信时代是不会倒退的。光纤入户也必将成为现实，做到真正的进入千家万户。

中外电器十

Fibbr 发表于 2015-11-6 15:42
应广大网友的要求，今天将 一气补完这次的眼图对决实验，下面请各位看官欣赏。
     续上回眼图，上 ...

讲得不错，有理有据。

马甲甲

销魂的转接板

n3210

看看成本上有没有优势，不过线缆长度可以超过20m，确实是hdmi的突破
