分享松下RQ-SX系列更换皮带的方法

TYPEII

本方法适用于大部分RQ-SX系列的机芯，只要这些机器的主板和机芯在结构上没有明显差异。总结了坛里好几位网友的方法，如果有错误欢迎指正，让更多的爱好者受益，也为了让更多机器得到妥善的维护。

毕竟磁带机已经不生产了，无论是高档机器还是低档机器，它们的寿命，全掌握在为数不多的爱好者手里。废话不多说，上图。

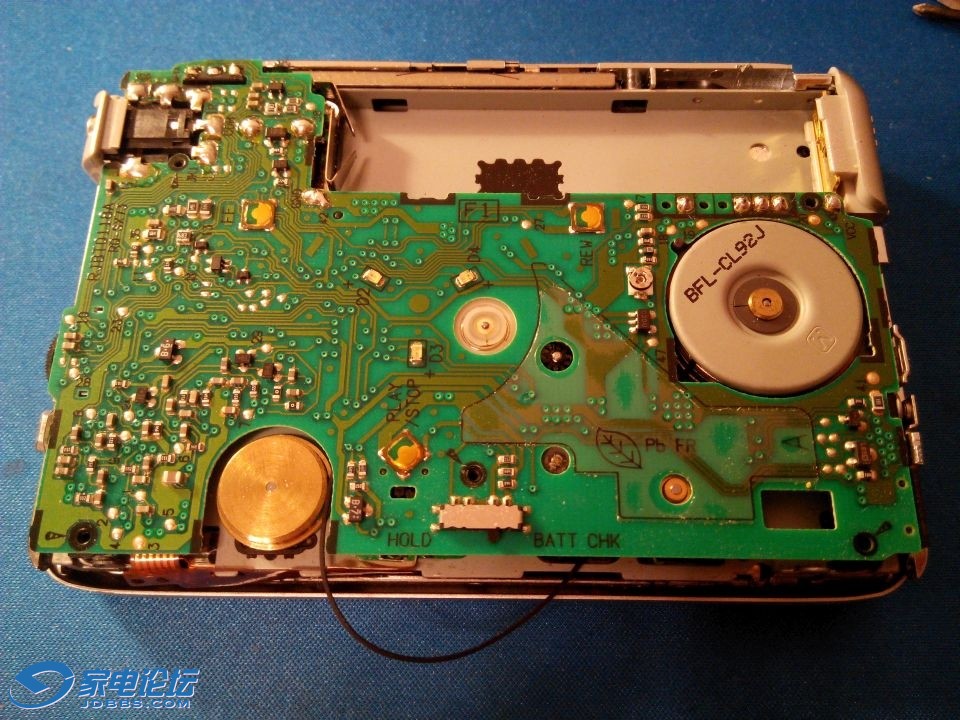

松下薄如纸的电路板是修理者的福音，更换皮带不需要动主板焊点，前提是必须取下电机转子，这个过程有3点需要注意，避免损坏电机主轴、避免损伤电机线圈、避免损伤转子表面。




首先，按下电机转子的左下方，让右上方翘起，用塑料片（吉他拨片）插入转子下方，之所以用塑料物体，主要是为了避免损伤转子表面和下方的电机线圈。这个塑料片只将对后面工作起到帮助作用，但是不需要用力撬它。

如果只是从1个方向翘，很难在不损坏电机的情况下取下转子。

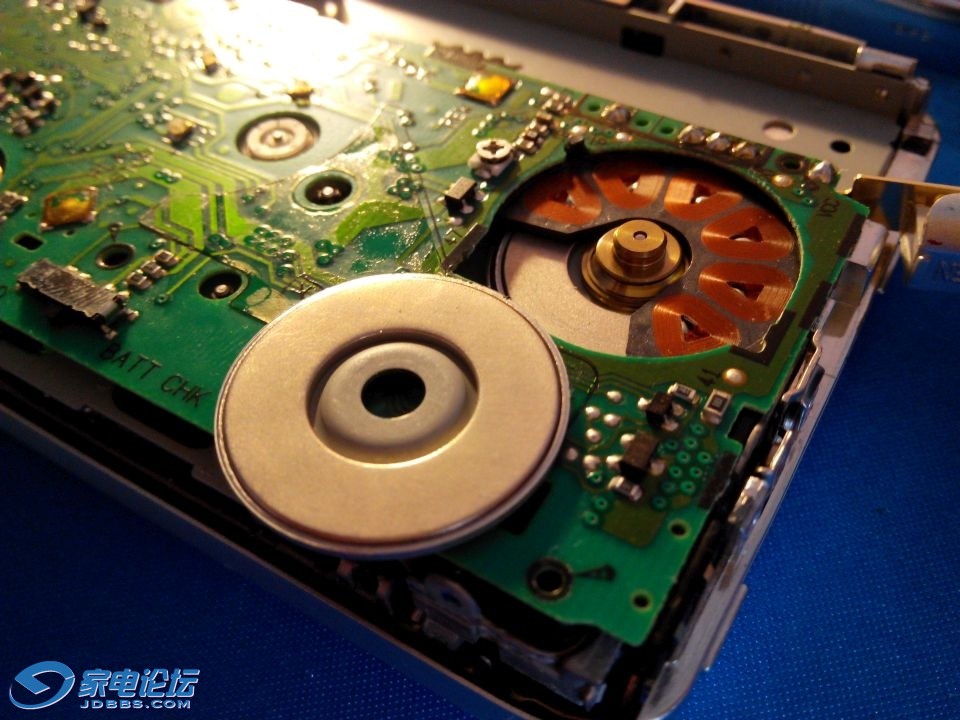

接下来，从插入塑料片的对角线方向（电路板上的直角空洞位置）用平头螺丝刀插入转子下方，轻轻向上撬动转子，在这个过程中会感受到很大阻力，这个阻力来自电机磁钢之间的吸引力，只要稍加用力，转子就会脱离磁钢吸力，顺利地取下来。

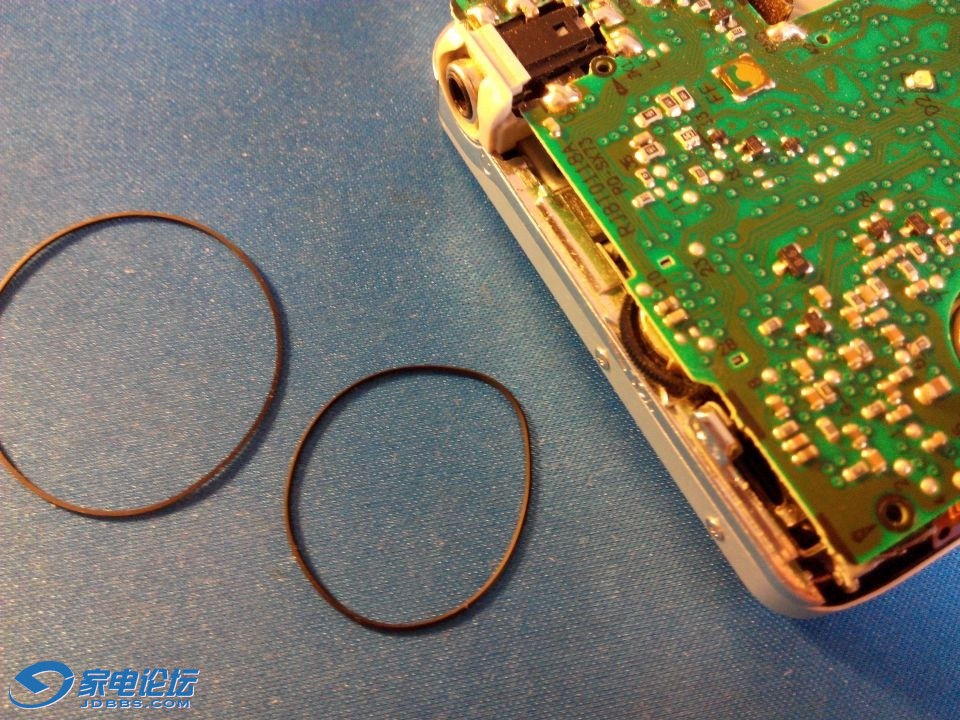

更换皮带不需要什么特别的技巧，但是需要一把好用的镊子，以及一点耐心。为了抬起主板，磁头排线必须取下，不需要工具，直接用手最安全。如果旧的皮带烂泥化，可以用棉线粘酒精来回拉动，完成飞轮的清理。

确保皮带上好后，没有错位和扭曲，<--不是强迫症的朋友，可以无视这条

喜欢超薄随身听的朋友可能会发现，虽然松下和索尼超薄电控机在后期各自都采用了制式化的机芯（机芯像一个模子生产出来的，多个型号机器的外观、电路板可能不同，但是使用的机芯相同，甚至齿轮和滑臂的结构都相同）但是两者在设计思路上有着明显区别，索尼机芯是向着“高度集成电子化”发展，主板经过改进，已经将飞轮和皮带的位置完全让出来，打开后盖就能换皮带，而松下机芯仍然保留着许多齿轮，然后整块主板把飞轮和机芯盖住，给后期维护保养带来不便，还有就是噪音问题，这些齿轮即使是正常工作的情况下，产生的噪音也远远大于索尼机器。

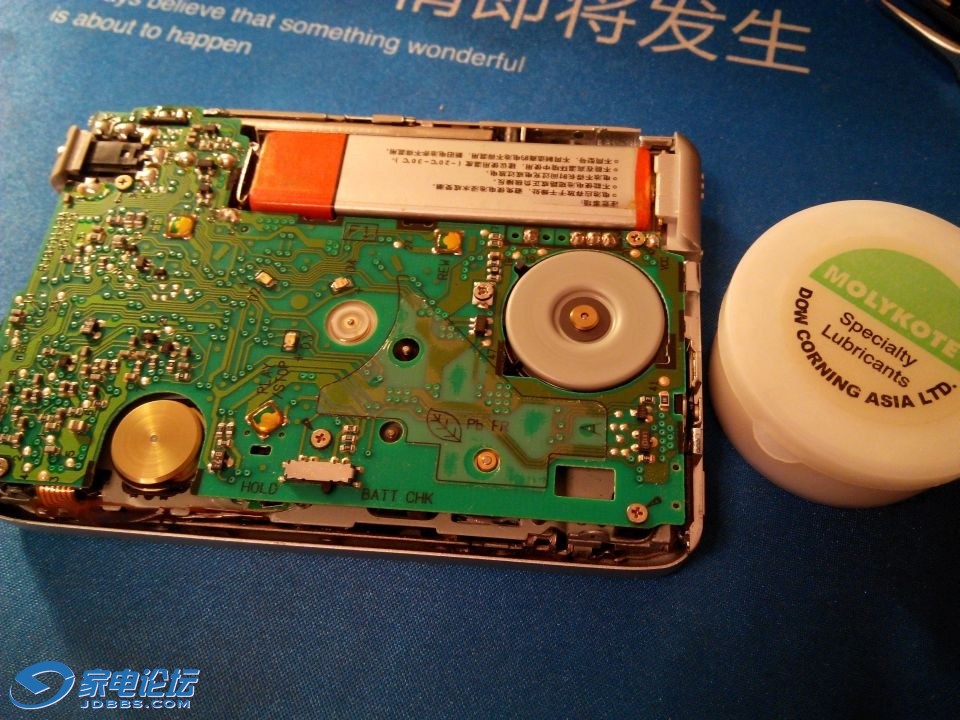

所以最后在装上外壳之前，可以做适当的润滑，这步不是必须的，完全根据实际情况来决定。如果机器噪音不大，不加也没差。”可以使用润滑脂、钟表油，只要不会对齿轮产生损伤的润滑剂，原则上都可以用，以下介绍的是润滑脂的方法。

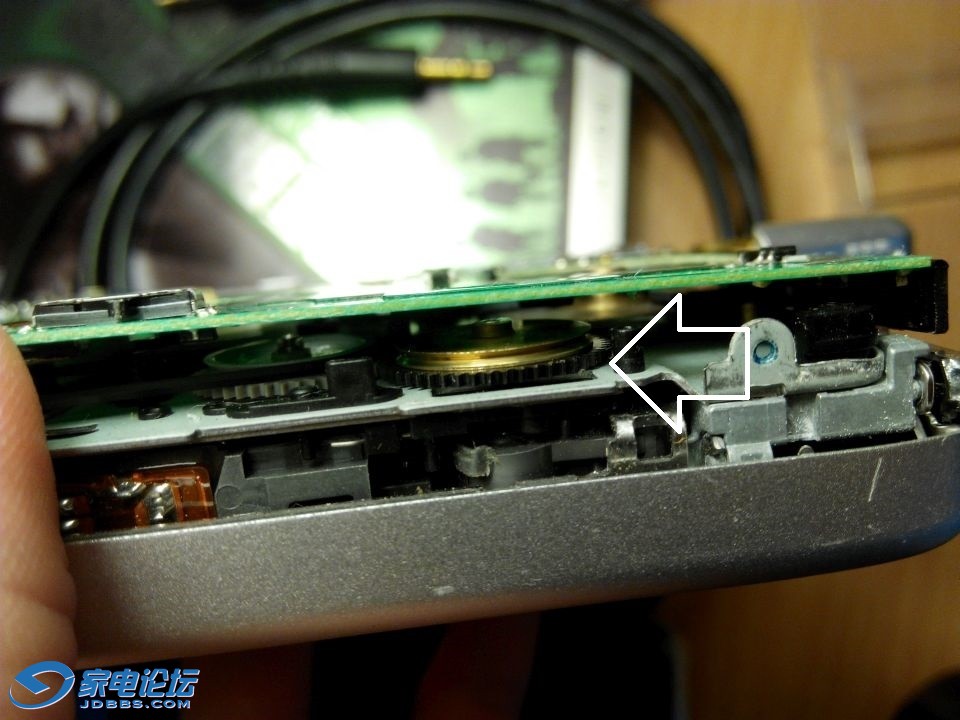

用牙签蘸取润滑脂，轻轻靠近右侧与齿轮同轴的飞轮，在播放磁带的状态下，转动的齿轮会把牙签上的润滑脂带入机芯内侧，这种方法并不能保证每个齿轮都能得到润滑，只是在不拆电路板的前提下产生的一种妥协方式，尽量不要让皮带粘到润滑脂，如果粘到也不要紧，用酒精棉靠近皮带即可完成清理。多余润滑脂用酒精棉擦掉，防止粘着灰尘，润滑脂不宜过多，不然阻力增大，影响机械性能，容易得不偿失。

这种方法的好处是在操作过程中就能看到效果，通常机械噪音都会有明显减小，如果加了很多润滑脂也没有明显变化，那么就不要再加了，说明噪音另有原因，当然，即使这样做，噪音控制可能还是略输索尼机器一筹。（我可以刷一个索尼大法好吗？）这样的结果完全是松下的设计思路导致的，无法强求。


最后木头耳朵的我胡扯两句音质，超薄机器我接触得不多，只有索尼EX610、EX910、EX921、松下SX52、SX73几款机器，个人感觉，松下机器声音偏暖（说难听点就是浑成一片，以前我就是这观点），索尼机器声音解析好，老磁带也能听得很清楚的感觉，打开REVIVE音效，高频更加明亮，曾经非常喜欢用这个音效。最近用松下机器听ボカロ爆音ジャズ《ピアノ×フォルテ×スキャンダル》，S-XBS音效把贝司的声音衬托的更加入耳，居然忍不住想要无限循环，这里不谈孰优孰劣，音质本来就有很多主观因素，真要做对比，恐怕不能只看机器型号，而要对比主板上的电器元件，综合输出设备、音源等很多因素（最关键还是电源啊，火电有力，水电悦耳，铁证如山），才能得出相对客观的结论，每台机器有每台机器的特点和个性。

磁带随身听，是有生命的。不管机器品牌、型号、档次，新旧、只要你喜欢，它就是最好的、它就是世间最美机器。

我是松下厨，业余求不喷。

xby777

楼下忍了很久了，要喷了。

blupababy

我就是这样,不需要解开焊点,上次有人拿不下来还怪我呢!好人没有好报啊

theurgy

好评呀……不过现在终于会用烙铁解焊了……

heavenonearth

开焊的根本目的是用酒精棉清洗残留在飞轮槽里的橡胶残留物。橡胶是最易传染的材料，好的橡胶极易被残留的橡胶所腐蚀。如果飞轮清理不干净，那么新换上去的橡胶皮带用不了多久了。

TYPEII

blupababy 发表于 2015-10-26 14:29
我就是这样,不需要解开焊点,上次有人拿不下来还怪我呢!好人没有好报啊

谢谢朋友分享的维修技巧，深受救赎，赞美的心

TYPEII

theurgy 发表于 2015-10-26 15:47
好评呀……不过现在终于会用烙铁解焊了……

最近想买把吸锡烙铁，不知道好用不好用，动烙铁最担心的就是把焊盘弄坏，所以杀鸡尽量不用牛刀，有些机器没办法，烙铁该用还要用

TYPEII

heavenonearth 发表于 2015-10-27 11:05
开焊的根本目的是用酒精棉清洗残留在飞轮槽里的橡胶残留物。橡胶是最易传染的材料，好的橡胶极易被残留的橡 ...

烂泥很恐怖，以前有人介绍酒精棉线反复抽拉清理飞轮的方法，有机会不妨一试，先礼后兵

fordbenson

个人觉得这么干很危险，并且这类机芯最大的问题在中间的摩擦压盘！

TYPEII

fordbenson 发表于 2015-10-27 19:48
个人觉得这么干很危险，并且这类机芯最大的问题在中间的摩擦压盘！

我开始干的时候也这么认为，后来发现是有窍门的，垫起一边从对角线方向撬起转子，基本不费力气，也不会损伤转轴，因为这个过程顺利的话，轴是不受力的……然而RQ-SX系列中间那个大齿轮的弹簧压片是个硬伤，至今没找到好的解决方法

底伟底

高手 虽然没有好的磁带机

kevinseiko

学习

日本制

求问我的SX60V播放时也有很大的机械噪音而且还有点颤音，是不是也是齿轮不够润滑所致？

TYPEII

日本制 发表于 2016-4-1 13:43
求问我的SX60V播放时也有很大的机械噪音而且还有点颤音，是不是也是齿轮不够润滑所致？

颤音通常是压带轮变形、皮带老化、或者离合轮打滑导致的，目前没发现因为齿轮导致颤音的例子，适量加点润滑脂主要是作为齿轮间的缓冲来减小机械噪音，注意别加太多，会适得其反。

日本制

TYPEII 发表于 2016-4-4 11:40
颤音通常是压带轮变形、皮带老化、或者离合轮打滑导致的，目前没发现因为齿轮导致颤音的例子，适量加点润 ...

压带轮很完好 皮带也是好的 离合轮在主板下看不见，打滑的话有什么解决办法吗
