哪位大神能给我提供一张三菱电机XEJ72或XEJ60室外机铜管阀门连接处那一侧的照片

红色狂想 · 发表于 2015-10-24 20:41

Scrooge 发表于 2015-10-22 20:41
放心好了，尺寸不会标错的

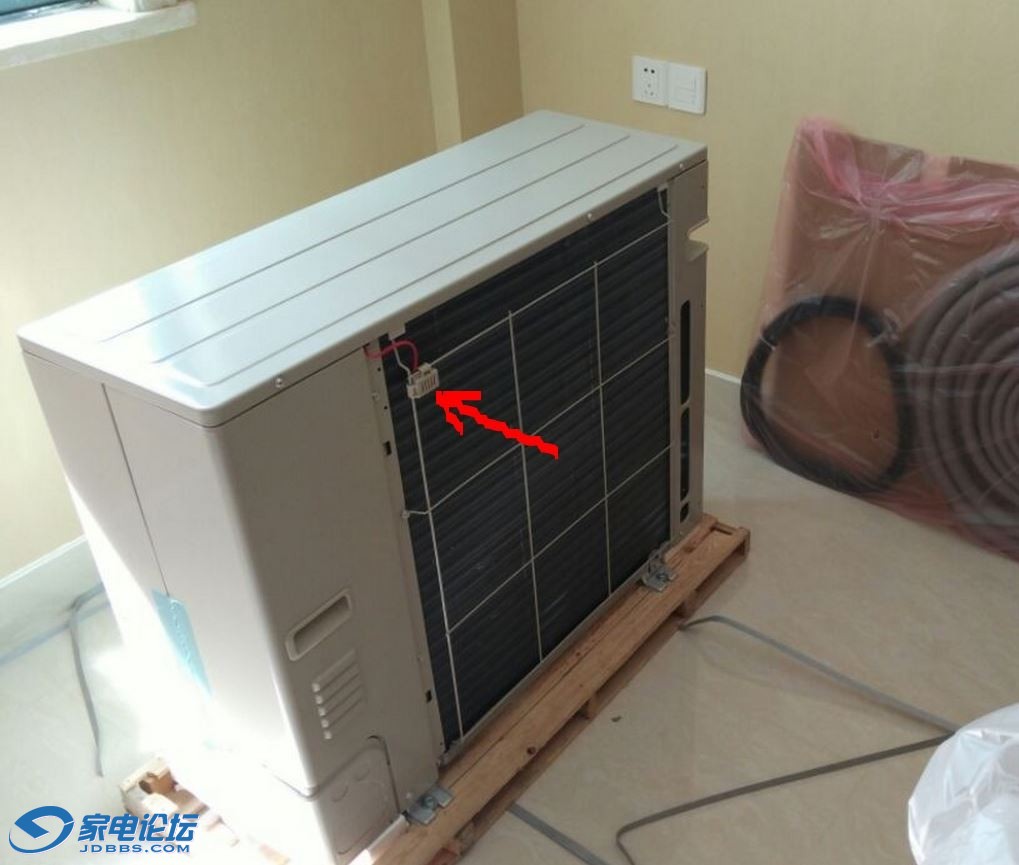

那再问一下，如下图红色箭头所示，钢丝网上这个小装置是什么呀，热保护传感器吗？

三菱电机 MFZ-XEJ72VA(KFR-72LW,BpJ) 3匹立柜式家用冷暖变频空调室外机2.JPG

发烧二十年 · 发表于 2015-10-24 20:45

红色狂想发表于 2015-10-24 20:41
那再问一下，如下图红色箭头所示，钢丝网上这个小装置是什么呀，热保护传感器吗？

是室外温度传感器。

红色狂想 · 发表于 2015-10-24 20:50

发烧二十年发表于 2015-10-24 20:45
是室外温度传感器。

传说中的机器不制热了，售后师傅上门一看，发现温度探头连接线没插，是不是就是它？

红色狂想 · 发表于 2015-10-24 20:54

1274149957 发表于 2015-10-22 03:28
要是三菱的防锈连这点积水都抗不住，那卖这么贵就是真心黑了....

虽然电机的防锈做得很好，但我还是不希望底盘泡在水里，放在地板上有什么科学的支撑方法吗，四个角要不要垫防震垫？

Scrooge · 发表于 2015-10-24 20:58

红色狂想发表于 2015-10-24 20:41
那再问一下，如下图红色箭头所示，钢丝网上这个小装置是什么呀，热保护传感器吗？

外记的温度探头
用来探测室外的环境温度，制冷的时候怎么用不知道
制热的时候主要是配合控制化霜时间的

Scrooge · 发表于 2015-10-24 20:58

红色狂想发表于 2015-10-24 20:54
虽然电机的防锈做得很好，但我还是不希望底盘泡在水里，放在地板上有什么科学的支撑方法吗，四个角要不要 ...

做个钣金件，2.0mm以上，几字形，殿起来咯，材料最好是不锈钢，镀锌板最好喷涂防锈

红色狂想 · 发表于 2015-10-24 21:03

Scrooge 发表于 2015-10-24 20:58
外记的温度探头
用来探测室外的环境温度，制冷的时候怎么用不知道
制热的时候主要是配合控制化霜时间的

那这个温度探头的连接线是在PCB上插好的吧，安装时不用动它了吗？

红色狂想 · 发表于 2015-10-24 21:10

Scrooge 发表于 2015-10-24 20:58
做个钣金件，2.0mm以上，几字形，殿起来咯，材料最好是不锈钢，镀锌板最好喷涂防锈

一般装饰材料做窗户的焊工就可以加工这种钣金件吗，2.0mm是指不锈钢板材的厚度吗？

红色狂想 · 发表于 2015-10-24 21:36

诚诚电器发表于 2015-10-22 09:17
合适不一定这边，，看墙洞和外机距离。管子太粗，不要弯瘪掉了.内机墙洞太高。水是可以出去。流不干净。 ...

墙洞和室外机仅一墙之隔，详见下图：

预留的出管洞不是外面这个，是在内侧那根排水管旁边。

平面示意图

目测，这个预留的洞是不是太高了，一般柜机的出管洞距离地面多少最适宜啊，是不是也要像挂机那样，洞由内向外是向下倾斜的呢？

请问，像以上我这种情况，5米的管子，应该怎样安装比较合理呢？

Scrooge · 发表于 2015-10-24 23:33

红色狂想发表于 2015-10-24 21:03
那这个温度探头的连接线是在PCB上插好的吧，安装时不用动它了吗？

不需要，哪会让安装工做那么多复杂的事

Scrooge · 发表于 2015-10-24 23:35

红色狂想发表于 2015-10-24 21:36
墙洞和室外机仅一墙之隔，详见下图：

还是后面绕圈圈吧，让安装工割短重新做喇叭口自然可以
不过要注意
割的时候注意毛刺和金属屑，切割的时候水平，然后管口朝下去毛刺
捡漏步骤不要去掉，就怕自己做的喇叭口不到位以后漏了

红色狂想 · 发表于 2015-10-25 21:23

Scrooge 发表于 2015-10-24 23:35
还是后面绕圈圈吧，让安装工割短重新做喇叭口自然可以
不过要注意
割的时候注意毛刺和金属屑，切割的时 ...

嗯，安装工切割做啦趴口风险太大，我不放心，会长期留下心理阴影，还是出厂原装成品的好。
本来空间就很小，在后面盘管转圈会不会影响冷凝器的回风量呢？我是想在机器上面那部分区域盘圈圈，然后再下来进去。不知这样是否可行。
还有，管子从墙洞里出来可以弯多大的弧度啊，因为需要贴着墙上去。

Scrooge · 发表于 2015-10-25 21:28

红色狂想发表于 2015-10-25 21:23
嗯，安装工切割做啦趴口风险太大，我不放心，会长期留下心理阴影，还是出厂原装成品的好。
本来空间就很 ...

离远一点就行了，
然后为什么会贴着墙壁上去？
如果是2P/3P的大机器管径比较粗的话，尽量不要弯小圆弧的90度，否则让安装工弯管器

红色狂想 · 发表于 2015-10-25 21:43

Scrooge 发表于 2015-10-25 21:28
离远一点就行了，
然后为什么会贴着墙壁上去？
如果是2P/3P的大机器管径比较粗的话，尽量不要弯小圆弧 ...

你看下面这两张图，红色箭头所指的位置就是预留的出管洞，因为室外机的安放处空间很小，特别是宽度，结合第二张平面图可以看出，管子出来后必须沿着侧墙才能绕到机器后面啊。{:soso_e141:}


红色狂想 · 发表于 2015-10-29 19:12

发烧二十年发表于 2015-10-24 20:45
是室外温度传感器。

请问，XEJ72的室外机在冬季制热化霜时会四面淌水吗？
