【老CD真折腾系列】之三—边学边修的sony D303
在发帖前首先要致谢Kaosun顾大师前辈，没有他的帮助，完全不可能修好该机器，他不厌其烦的在QQ上回答我的疑问，对电路上的技术问题作出了十分正确的分析！感觉就是他在外国给我远程的修机！！再一次鸣谢！！！
言归正传，上月收了一台303，看中是外观成色还可，传说中的DBB版本。裸机一台。

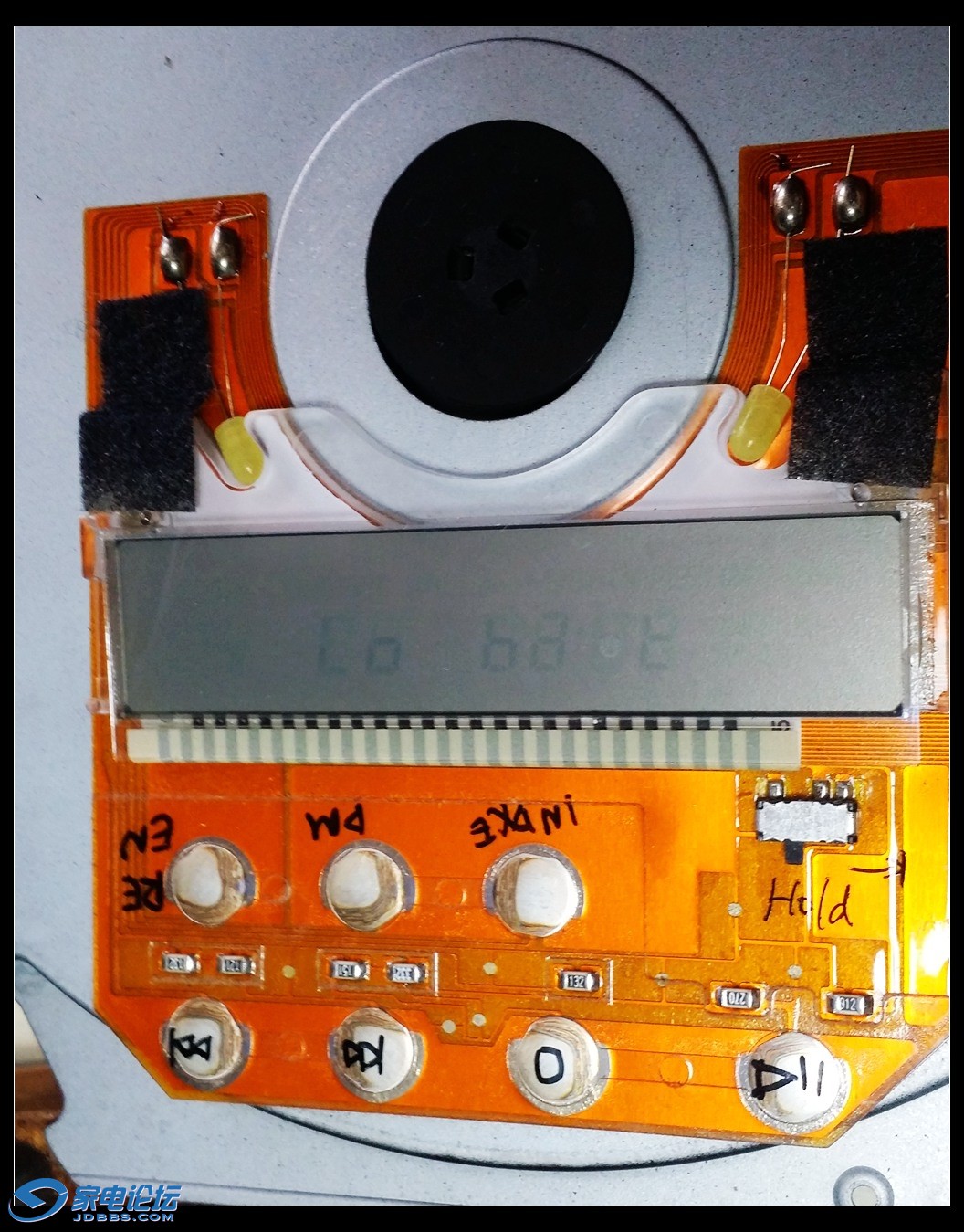

但到手发现问题不简单，到手上电池，液晶显示灰暗闪动，显示Lo batt，任何按键没反应
接入AC电源（其实我也没ac电源，是用模型的2s 8.4V锂电池加个接头做的），机子也是灰暗的闪动几下disc，然后就no disc，光头无动作，碟不动。
老规矩，打开看看
看后版，还行，没看出什么问题，就是焊接电机和伺服的几个线有明显的焊接过的痕迹

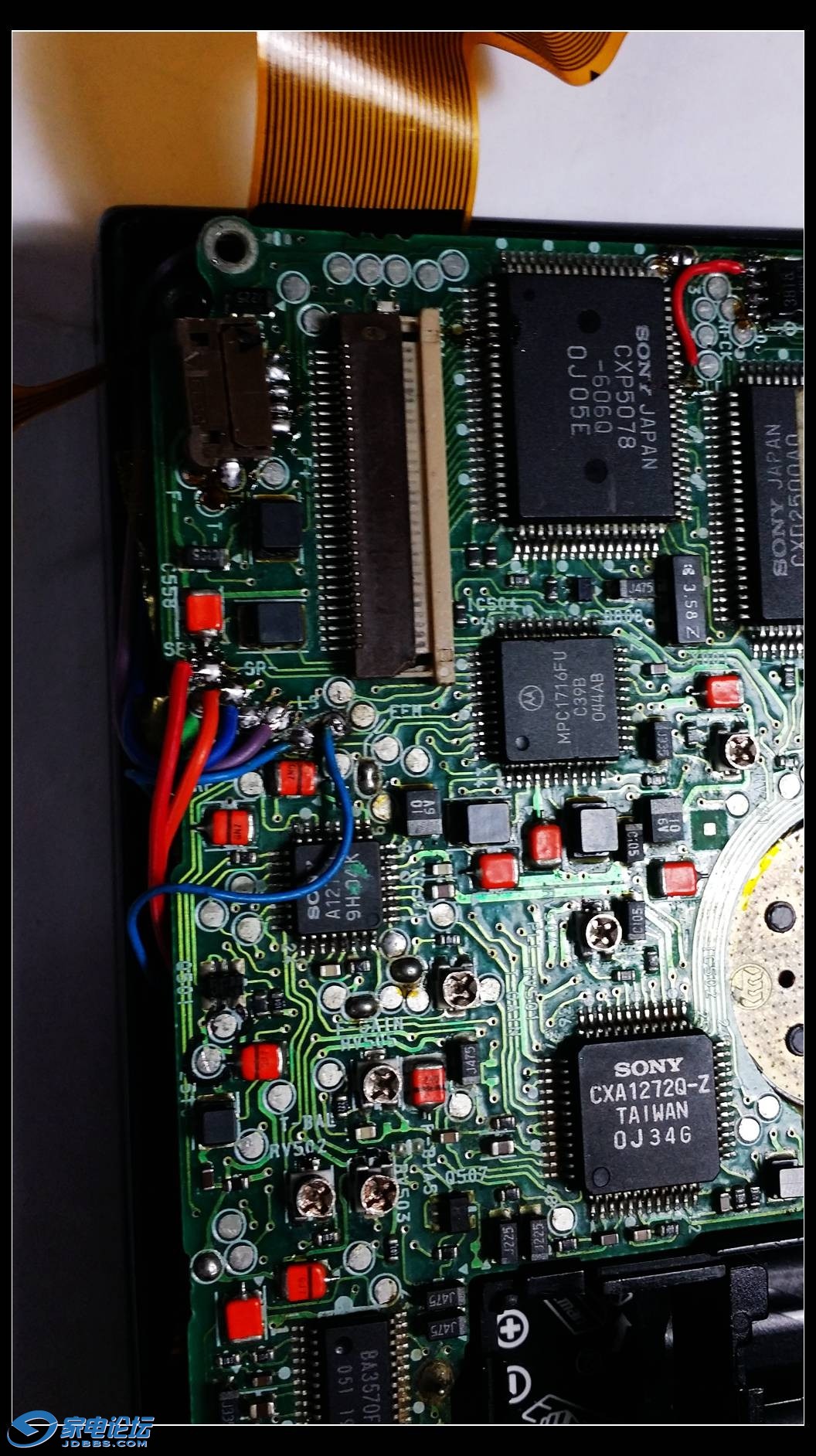

翻过来电路板正面，飞线让人头麻，心顿时凉了半截，大修过的机子了，光头排线FPC压接段子上段丢失了，前任估计没办法，将光头排线全部用漆包线全部飞到主板上。。。
这样的光头还能好用吗？有点怀疑了。。。没办法手头没有相同的SF89s光头，只能先测试
因为显示不正常，怀疑过液晶排线有问题，也顺便将前面板也拆开了，但没发觉有什么问题。
有几个贴片电容有明显的变质漏液，好吧，老机的通病，先换下再说
这里还弄坏了左上角电容的焊盘，先用飞线连起来
换好电容后，依然没进展，和之前一样，一步一步来吧，首先解决开机问题吧
这里要感谢论坛的“發哥”他无私的共享了很多维修文档，其中就有D303的，打印好出来后，对照文档就开始检修了。
文档首先是要调电池的基准电压，要用电池的情况下测下面点的3.5V电压和3.8V电压
我换了新电池测试了好几次都发现电压不准，或者怎样调对应的电位器都没反应
在kaosun顾老师的指导下，先测量了cpu电压，3.45V基本正常
然后通过漫长仔细的观察后，自己发现有个Q421外表不太正常，外表有突起的斑点，貌似烧过，测了一下，果然是坏的，通过手册查，是个NPN管，好办，在废板拆吧，凭着一点点中学时代的三极管测量的记忆和结合度娘，换了一个NPN管后，一插电，管子冒烟了，赶紧拔。。。。没办法，之后还是先换回原来的管子。结果，没有结果了，休息了几天，不敢搞了（图中换了大管的位置，不是电阻那个，电阻是换下怀疑坏管后不小心弄不见了原来的，替补的）
继续在QQ给顾老师留言，，，顾老师比较忙了，一般是中午12点能给我答复半个小时，估计这是他那边的准备睡觉的时间，，真感动！！
我继续问顾老师屏幕灰暗的问题，老师说cpu电压对的话不应该这样。然后要求我测1716的4脚和30脚是否有4.4V，我测了只有0.41V。然后要求测Q418 E脚电压，要求是4.4V，我测出4.93V，要查Q418有无损坏，B脚要求3.4V，实际4.45V，顾老师判断Q422没导通。
关键环节到了，顾老师要求我查Q404，他说该管在主板背面，附近有一个贴片电容爱漏液，容易腐蚀到Q404下面的电路板，果然，我拆下Q404后，发现了明显的腐蚀痕迹如图。
另外一个点也是有腐蚀将电路板线路都腐蚀断了，，立即用细铜线补焊上，这个过程比较艰苦，先是要洗一下板子，再用尖刻刀轻轻将线路刮开绿色的保护漆，用细尖嘴烙铁将上好锡的细铜丝焊上，然后还要量一下是通电。。。。
板子上有3个贴片电解电容，我早就已经换了，剩下好些都是插脚电解，我拆下几个测试了容量基本都及格，手头有新的都换上，没有的就先不管了继续先试用，
做好这几样修补后，再用电池开机，发现光头终于有正常回归和上下动作了，主轴也转动了，但液晶还是显示灰暗
放入碟片进行检测，无法读碟，有读盘动作，也有轻微的唧唧声，但怎么调5旋钮都没用。
同时按play还是没反应，只有合上盖子自己预读TOC的动作，过完就停止。
再继续问老师，现在3.8V检测脚只有2v，怎样调电位器都不动，他说3.8V问题一般都是Q421，要求我更换试试，我之前换过，可能是换的管子错了，导致烧了，小心起见我换了一个C1815，这个能看清楚编号，免得自己半桶水的电子基础又测错了，老师说找个贴片的8050就可以，可惜不好找啊，哈哈。
好了，换好，插入电源，屏幕灯亮起了了，，一阵欢呼！！！换上电池，3.8V电压也出来了，可以调节了，原来还是Q421问题，换好了就行了。继续测试读碟，调光头功率，FG，TG，FB TB PLL调中间，然后慢慢细调TB，FB，按照步骤一步一步来。
可惜，不知道是光头老化了还是其他原因，总是读不出碟，toc都没有。液晶继续灰暗，play继续没用。再问老师，他说要上示波器看图了，omg我没有啊。。。现在用手转动光盘，又能听到些规律的哒哒声，符合主轴电机磨损的特征。。。真是折腾死人了，好吧，往死里整吧，出动最后一招了，换光头，主轴电机也想换的，但万能的tb居然也找不到同样型号的，只好先放一放。

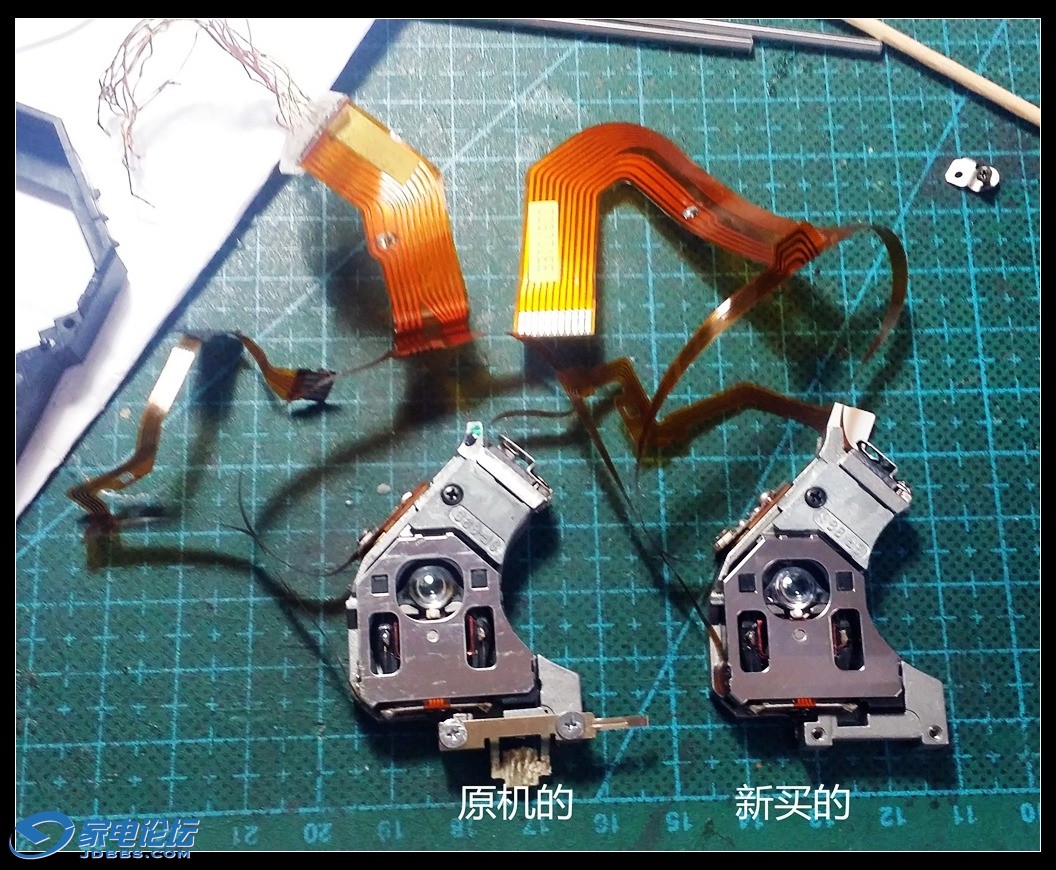

先拍下原来光头的样子，和tb对比一下
国庆来临前，收到新光头了，和顾老师说的一样，光头是SANYO的 sf-89s，但排线不一样，大排线长点没关系，折叠一下就好，小排线多了1个引脚，不能直接接入原来的排线座，刚好卖光头的店铺也有5p的FPC插座，顺便买回来改一下就可以替换掉原来的4p插座了。改这里要注意不要露出电路板，还要将右边耳朵切掉一点。
另外店主说最好要用超声波清洗一下光头，我就用老婆洗首饰的玩具震动清洗机照样子洗了一下，再用风筒吹干（洗过几个sony的光头，确实是有点效果的，至少没没洗坏）。
对了，记得原来旧光头是用飞线直接飞到主板，感觉这样也不太靠谱，多番寻找，在一块旧的键盘主板上找到了一个12p的直插插座，虽然样子不一样，好在脚宽是一样的，把引脚扳直后直接焊在原来的光盘的焊盘上。
插上光盘就试机了，经过半个多少小时的调节，终于在一次唧唧声，机子自己停了，然后出现了曲目和时间！！！差点流泪了！！！
但停是停，，按play死活都没反应。。。。。反复查电路图，查线路
赶紧到QQ上给顾老师汇报成绩，答曰：简单啊，要么hold开关问题，要么cpu与play开关通讯断了。我自己看着图纸，测量了几个按键的引脚，发现play的值都不是正常的3.5V，是0V，，老师答曰查3818，也要求试试将cpu 55脚直接接地，一样没反映。于是就试试将ic802 803拆了试试，互换试试，但都不行。老师说为了测试ic803，可以按面板pb键，然后看ba3813脚5有无0输出，如果没有的话，说明脚2输入电压可能不对，不一定是3818损坏，要根据电路再查按键的电阻和hold开关，我测了按下pb的时候5脚是有3.5v的，不按的时候0v，但cpu55脚就一直是保持3.5V，奇怪啊，55脚和3818的5脚是联通的啊，，难道，，，赶紧连起来试试！！！按下play！！yeah，开机了！！！
通过仔细观察，发现一个问题，cpu的5-6脚是焊接在一起的，但看了电路图没这样写啊，但看焊点不像是后来搞上去的，试试将他们分开吧，好吧，我运气不错，焊开后，液晶的问题解决了，，显示屏终于清晰的显示字符了，，去，，，不会又是上家无聊这样玩吧。。
搞了2个多星期终于能出声了，但高兴别太早，我的运气也是一直都不怎么好的，对了，声音出来了，但很大的沙沙声，右边还基本没声音呢，好吧，将耳机口附近的2个电容换了吧，估计都是他的问题了，拆下来一看，发现原来的电容也是换过的，但容量不对，说明书要求是220u的，用的只是100u的，而且极性反了，，看来上任也是比我还菜的鸟儿了。。。
好吧，基本能听了，慢慢调好了tb fb后，感觉几个刻录碟都读得挺顺后，就将机子装好了
迫不及待的听了几天
前面说了我的运气不会太好的，机子音质是没有大问题了，但几天听下来，换用不同的碟片就发现，但因碟片不同会有很大差异 正版碟和新的刻录碟很少卡 老的刻录碟卡得严重 另外就是前面的会各比较卡 后面的就基本不会 竖起来就能得到缓解。问老师 能否确定是电机问题吗？电机前轴承之前加过油了。答曰还是要看示波器图才能真正确认，但看样子89不离10是电机磨损问题了。
终于到今天听一张比较老的刻录碟卡得受不了了，第12次开拆（忘了，猜的）
调大功率，反而读不了碟，调回原来的样子，怎么调5参数，都卡，愤怒起来将光头组件拆下，拆下主轴电机，死马当活马治吧，直接拆电机加油！！
为了拆电机的托盘，还专门做了一个这个的小工具，确实比较顺手，大家可以试试
材料是电脑的挡板，用大剪刀剪看一个小缺口，适当位置弯曲一下

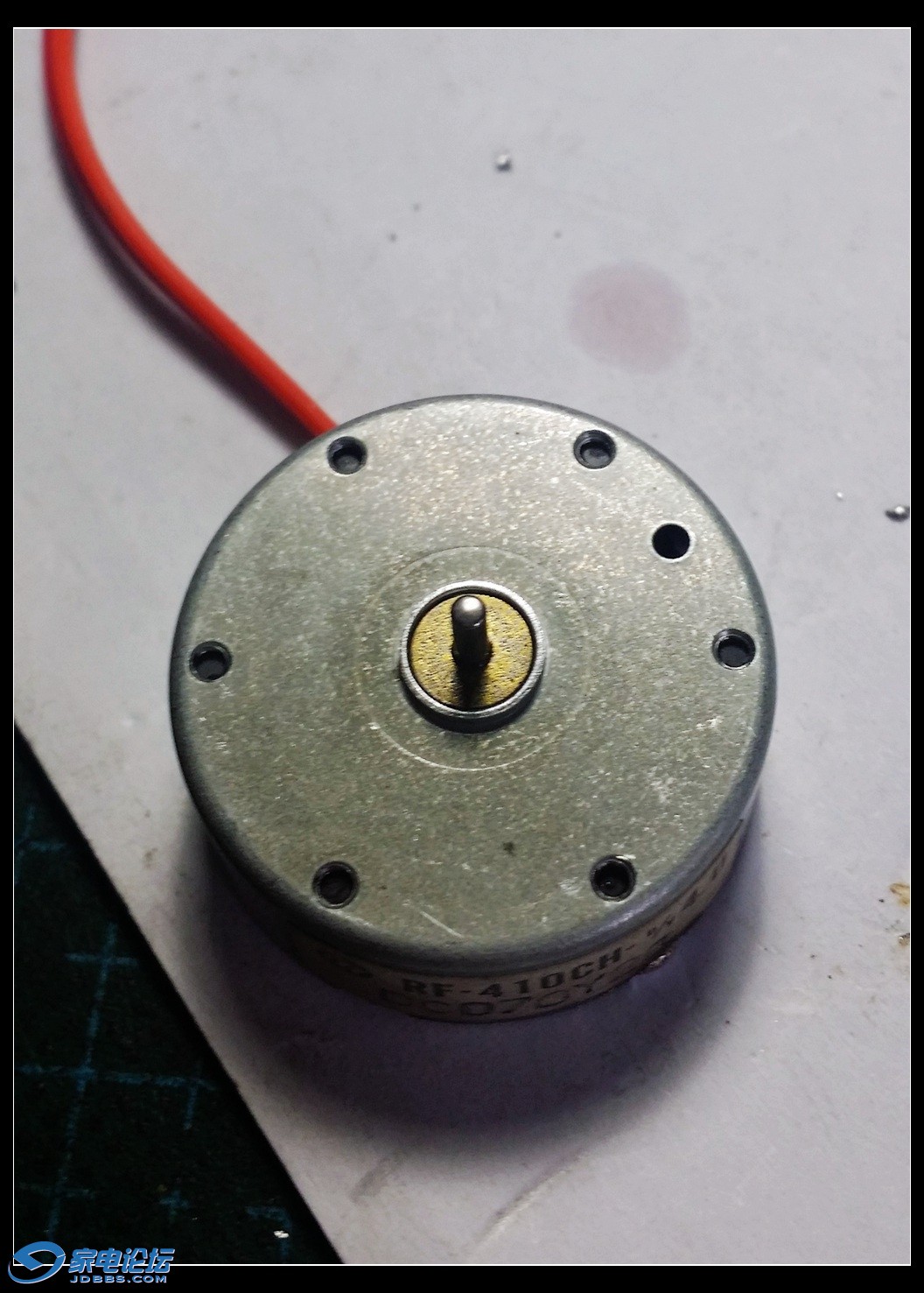

电机是一次性封装的，我的建议还是不要用锤子+螺丝刀砸开6个压接位，用电磨上小的树脂磨片，将6个电机底部压接口磨掉

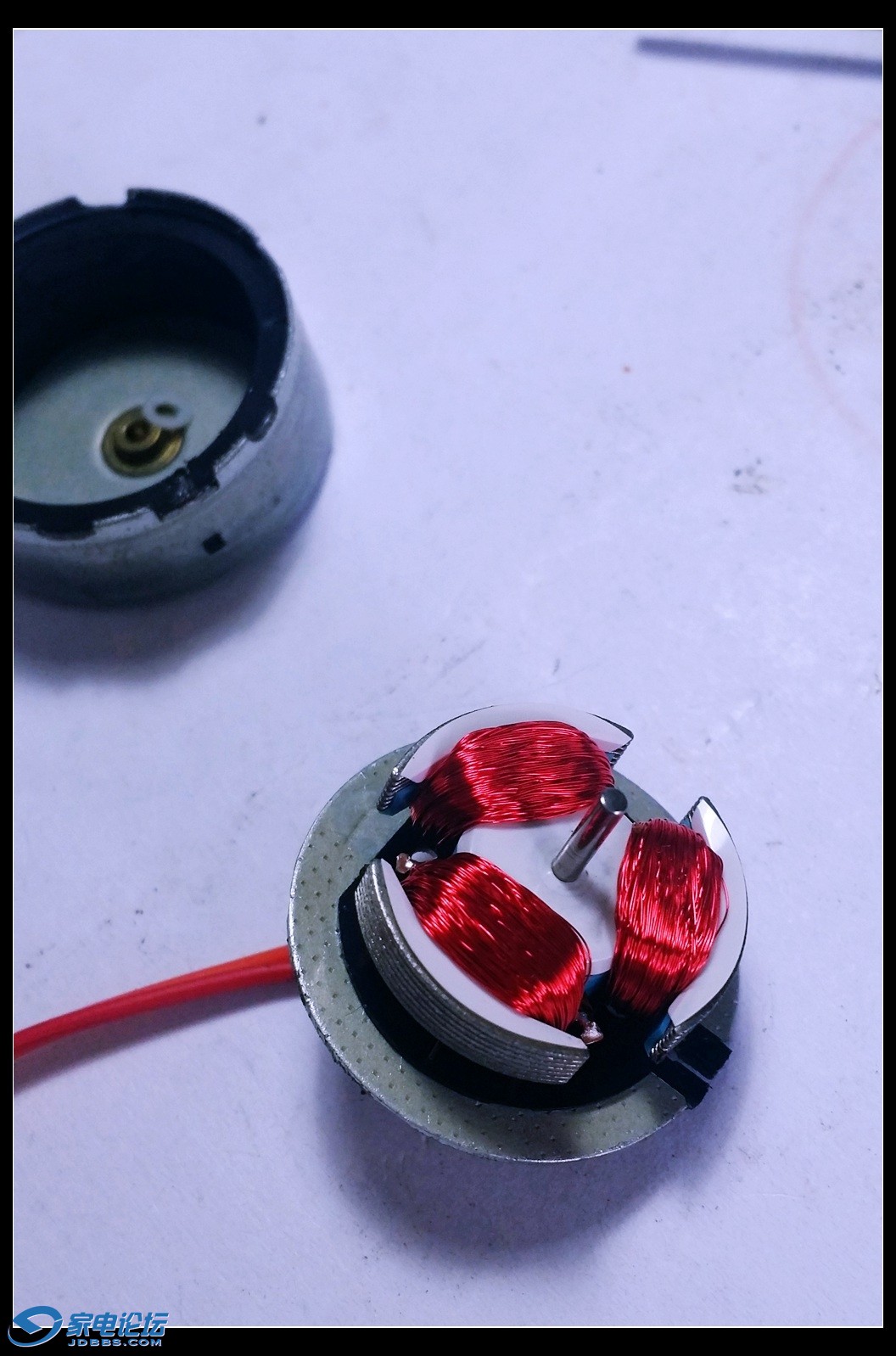

翻过了轻轻一顶主轴，就能将整个转子带下盖拿出来了
看图，观察后发现，转子，上下轴承都没有发现明显的磨损，可能肉眼看不到吧
但换向器是有比较明显的划痕的，电刷弄的咯

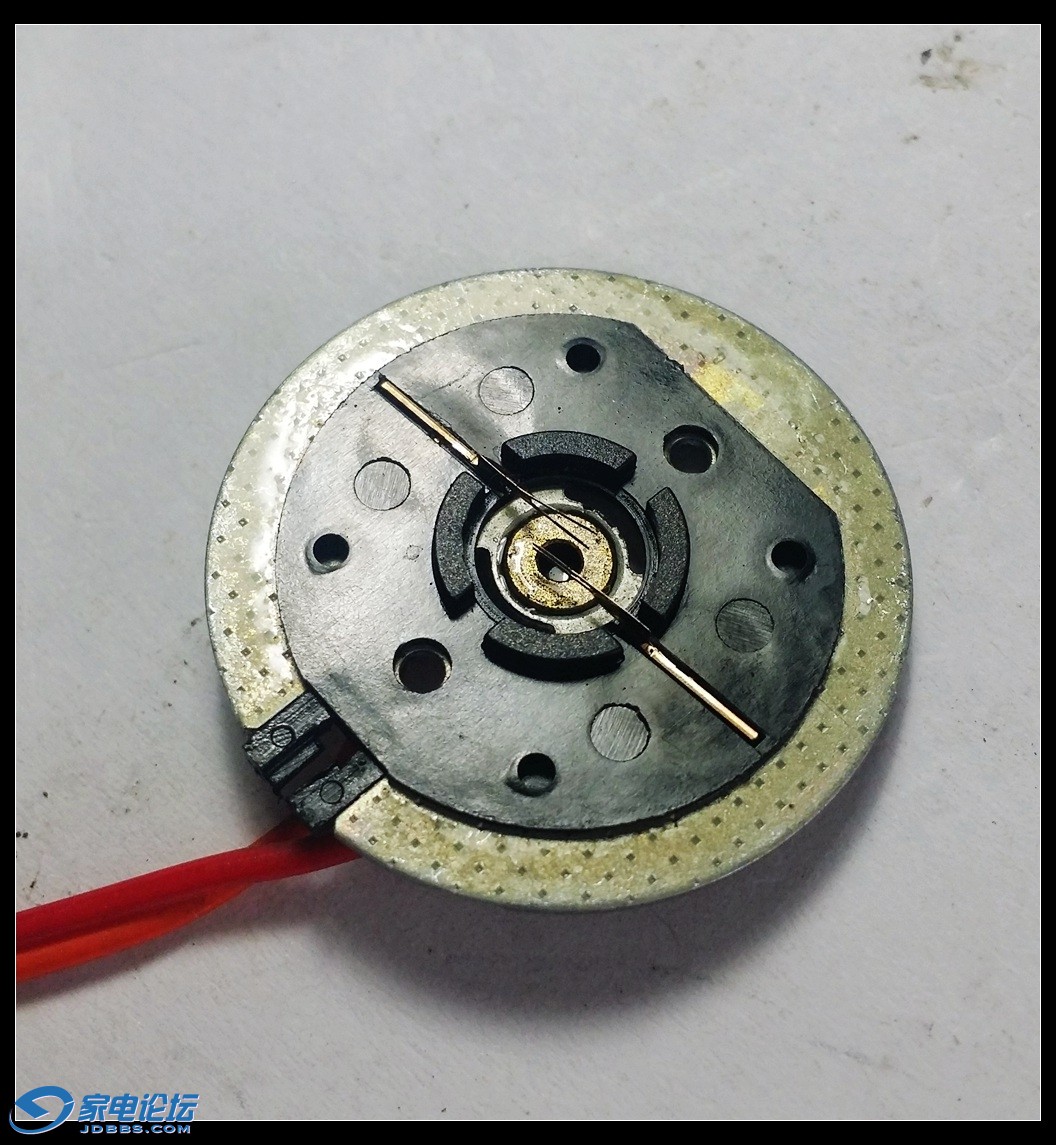

电刷也是有点发黑了，动了一下，好在还有点弹性没断
以前我们玩模型，有刷电机的换向器要经常拆出来用光头机打磨恢复接触良好的，会不会是这个地方磨损导致转速不稳呢？试试吧
用双面胶贴一小块1000号的砂纸，用慢速手电钻夹住转子充当光头机，打磨了一下换向器
打磨后，恢复了亮眼的铜光！！好了，既然拆开本是为了加油，就用点好油吧，找了一瓶车子用剩的自动变速器油，装入一个小瓶内备用，用毛细吸管或者牙签沾一滴在两头的轴承上就可以了。

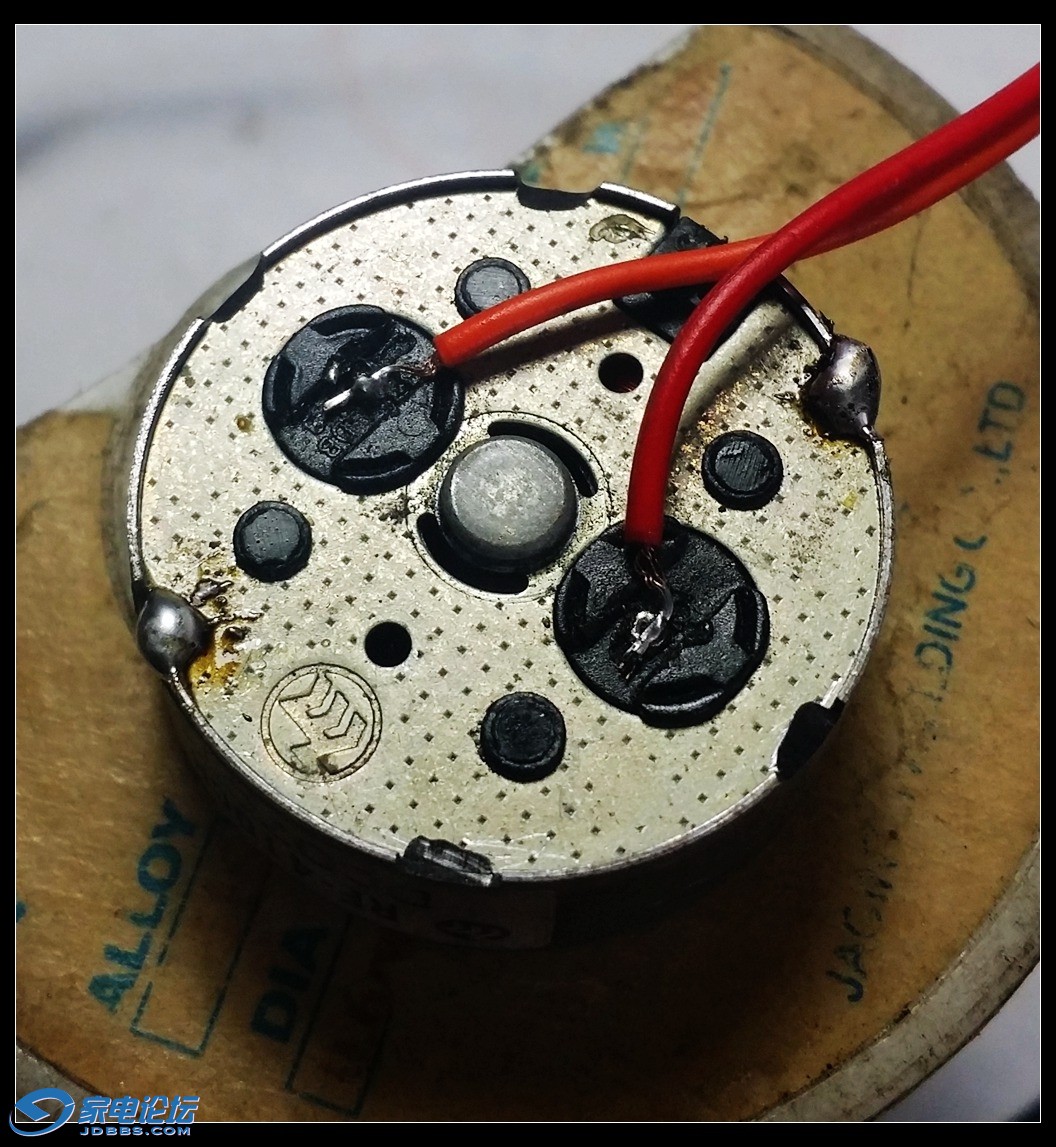

装回马达要注意，先装下盖，换向器部分，注意不要弄弯了电刷，这里有点技巧，可以先拨开一边的电刷，再顺势套入下盖，图就不好拍了，根本看不到的。然后要用手拨一下会不会有卡电刷的感觉，感觉顺畅了，再用手指堵住前轴承孔，慢慢塞入转子连后盖，因为磁铁吸引，会很快吸入的，所以手指要慢慢放开让轴自由进入，然后轻轻转动后盖，对应原来的缺口位。装好后，用1.5v电池先测试一下，电机动了，噪音明显比以前小了，再用3v来试试，也很顺畅。通过质检。。。。。。最后，用大功率的烙铁 ，将后盖焊个焊点，2个就好了，不用太多的，以免日后再拆麻烦。时间也不能焊接太长，不然电机退磁了，就真完蛋了。。。
好吧，，废话不说了，装回去后。。又是一番的调功率，调tb，fb，读碟了，放入最卡那张刻录碟，，都不卡了，，我完成了吗？还没有，虽然不卡了，但怎么调，读刻录碟开始的几首，都会带和音乐有规律的破音，正版碟就没有。不管了，先装好吧。
今晚再细听下来，机子内还有碟片转动的时候盘子刮到东西的声音，打开看，没发现什么问题啊，再想，可能是装电机托盘的时候，位置没调好，试试这样吧，用3-5张纸，插入托盘和电机的空挡，然后用阴力压紧托盘，令托盘尽量接近电机顶，但又不能发生接触，失败了一次，压太紧卡死了，用韧性好的纸再卡进去，将纸拔起来顺带将托盘拔起，这样反复再安装托盘。终于，这次装完后，放入一张刻录碟，刚开始有的破音也消失了。。
D303的维修就先到此吧，受不了了。。。有些刻录碟读前面几首还是有轻微的破音。。。。 2015.10.7
----------PS:后记:翻看了kaosun老师的第390页贴，发觉我原来也是没有贴上光头排线的屏蔽层，贴上试试！！
