[CD随身听] 【老CD随身听瞎折腾系列】之二-Technics XPS900 维修记录

  [复制链接]

38

主题

841

帖子

14

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
11
注册时间
2005-8-19
发表于 2015-10-6 16:11 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
【老CD随身听瞎折腾系列】之二-Technics XPS900 维修记录  防删出该机 售价699


最近经常瞎晃荡交易区,见到某朋友出售一台极品成色的Technics XPS900 价格惊人
据说其设计也是惊为天人,但音质并没有其设计那么突出
刚好碰到论坛有一个坏机出售,价格喜人,还无人问津,立即收下
机子成色还是不错,主要问题是盖不上盖子,到手一看,原来不是上盖盖不上,是中盖盖不上下盖
用手暴力按住,插上电源测试,有强红光,有上下动作,看来有得搞!!

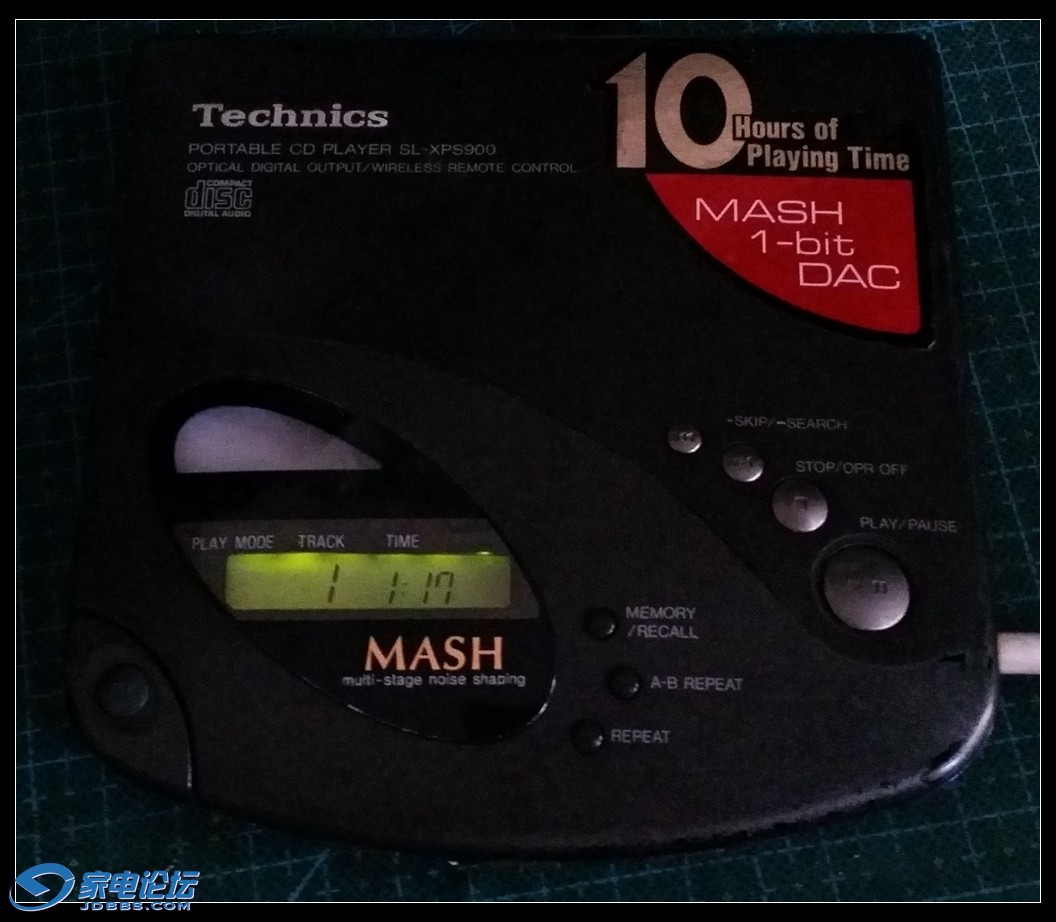

先上个修好的图嘚瑟一下

后盖的螺丝没剩下几个了,很容易就打开了盖子

开盖的时候不断有塑料碎片掉出来,最后还有个大碎片,捡起来一看居然还是个贴片电容

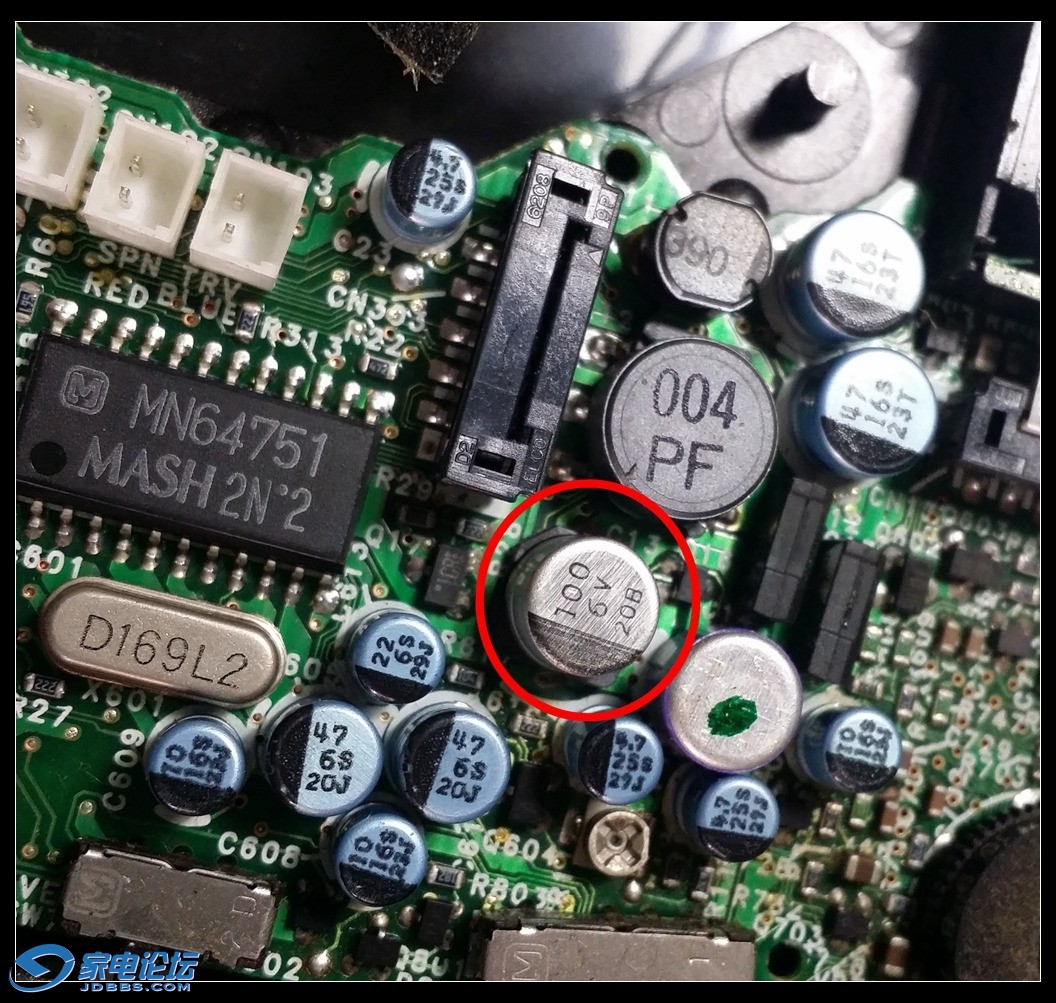

观察了一下,是在上图箭头位置的,已经严重漏液并腐蚀了引脚自己掉出来了,恐怖了

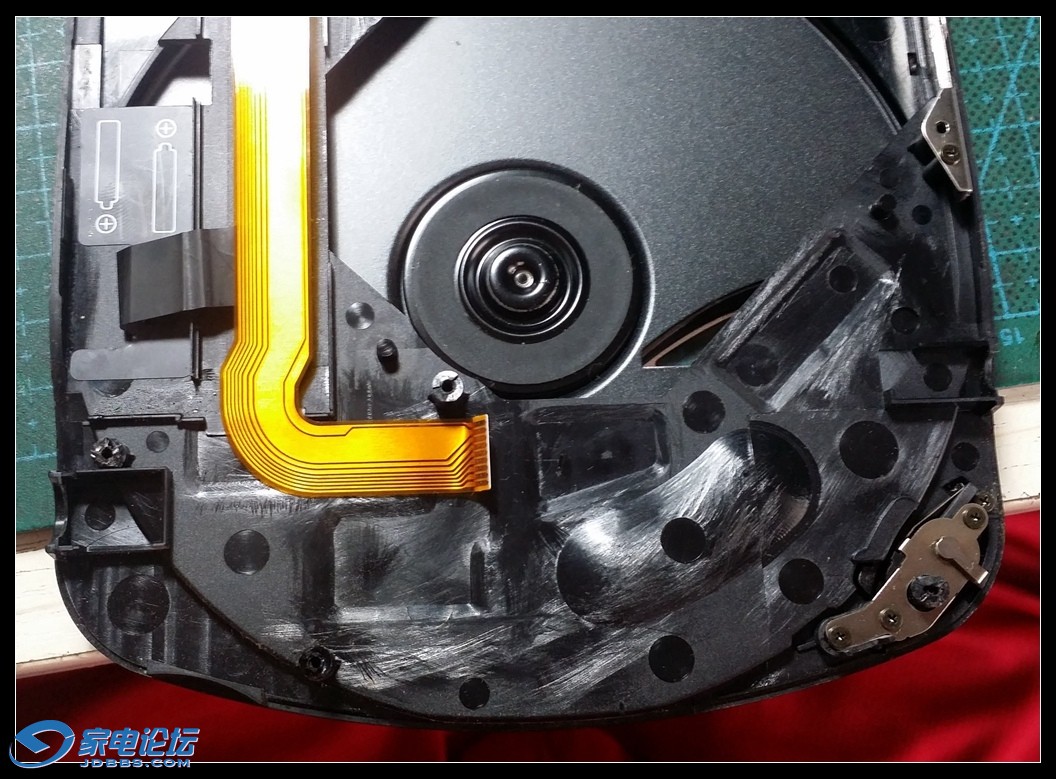

翻过中盖看看,终于发现盖不紧的原因

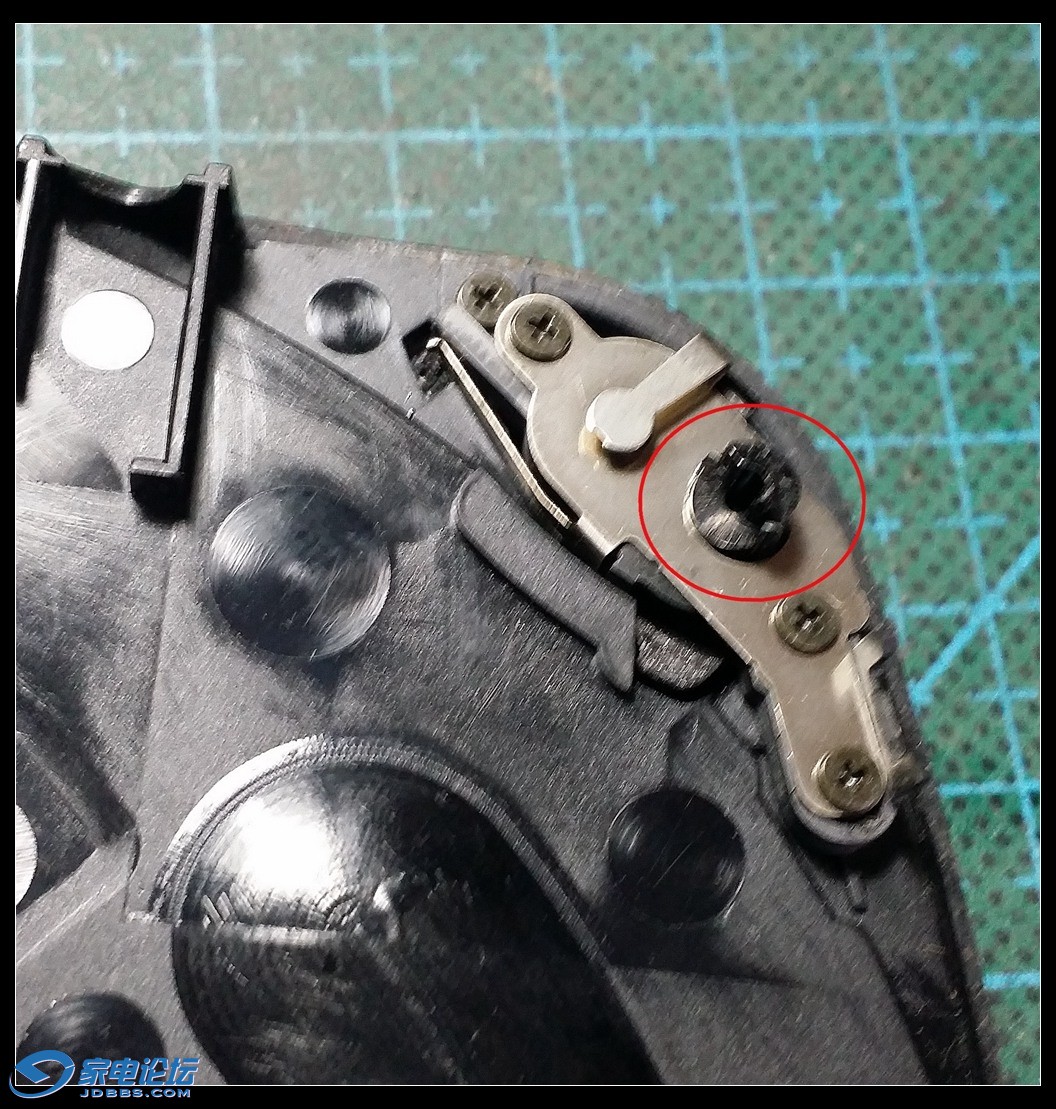

圈内的塑料螺丝脚基本都全崩了,有几个都只剩下根部了,看来松下这机子
用料很一般嘛

先拆下激光头组件看看,有无阻碍,该上油的上,该润滑的润一下

全金属的光头,超薄电机,用料老机是足的

顺便拍下激光头点位器的位置,貌似松下的很少要调激光头

塑料哪里先不管,看能不能读碟先,几下功夫,换上个新电容,当然了,还是要先清洗电路板,清洁焊点
这个焊点特别难焊,烙铁太粗,位置太窄

换下这个自杀的电容后,碟片能转了,居然能一张正版碟了!!一阵小激动!!

上盖有显示屏的机子测试就是比较麻烦,还在他的排线比较长,可以这样摆
但只能读到一张正版碟,刻录碟什么的都不行,还有很大的沙沙声噪音
该机子就唯一一个可调电阻(就在刚换的电容下面),怎么调都是噪音,看来还要换其他电容


拍下背面图,有空查查是什么零件的功能,没有电路图维修就是麻烦啊

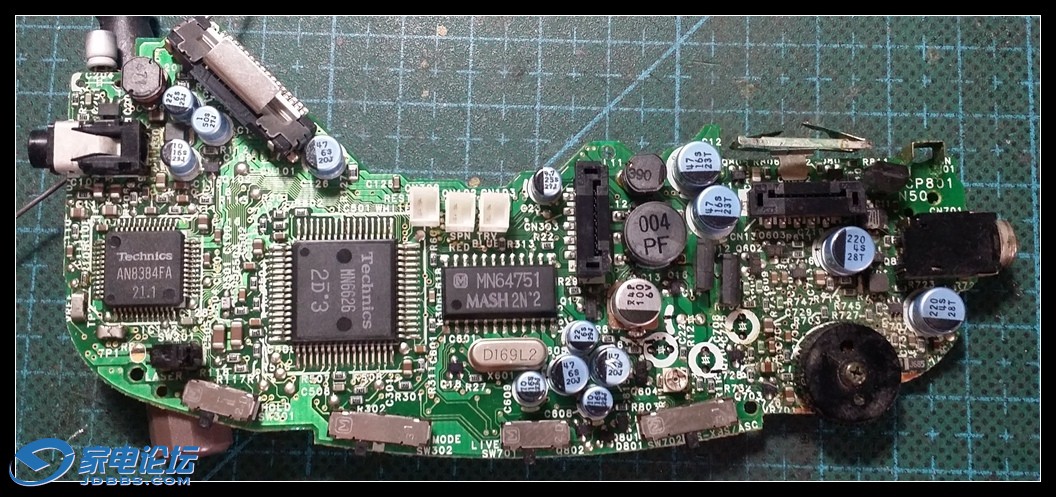

拍下正面图,防止换电容时候又再搞错正负和容量。。。。

由于有些电容手头没有,将所有电容都拆下了,并用万能表逐个测试容量,并将有新的都换上

圈中的电容都换上了,并简单清洗了一下板子,将有些自己没有的,容量也没显著改变的电容留下了
换好后上碟测试,,嘿嘿,,秒读!!完全没噪音!!!只是电位器有点沙沙声,简单,WD40伺候

电路搞掂,轮到该死的中盖了

能不能别太烂拉。。。

出动金属管修补大法,取一段收音机伸缩天线的管,拆下,5mm粗的那段

量了一下中盖上基本完好的哪个塑料柱 大概是5mm高,于是金属管也画上5mm的线

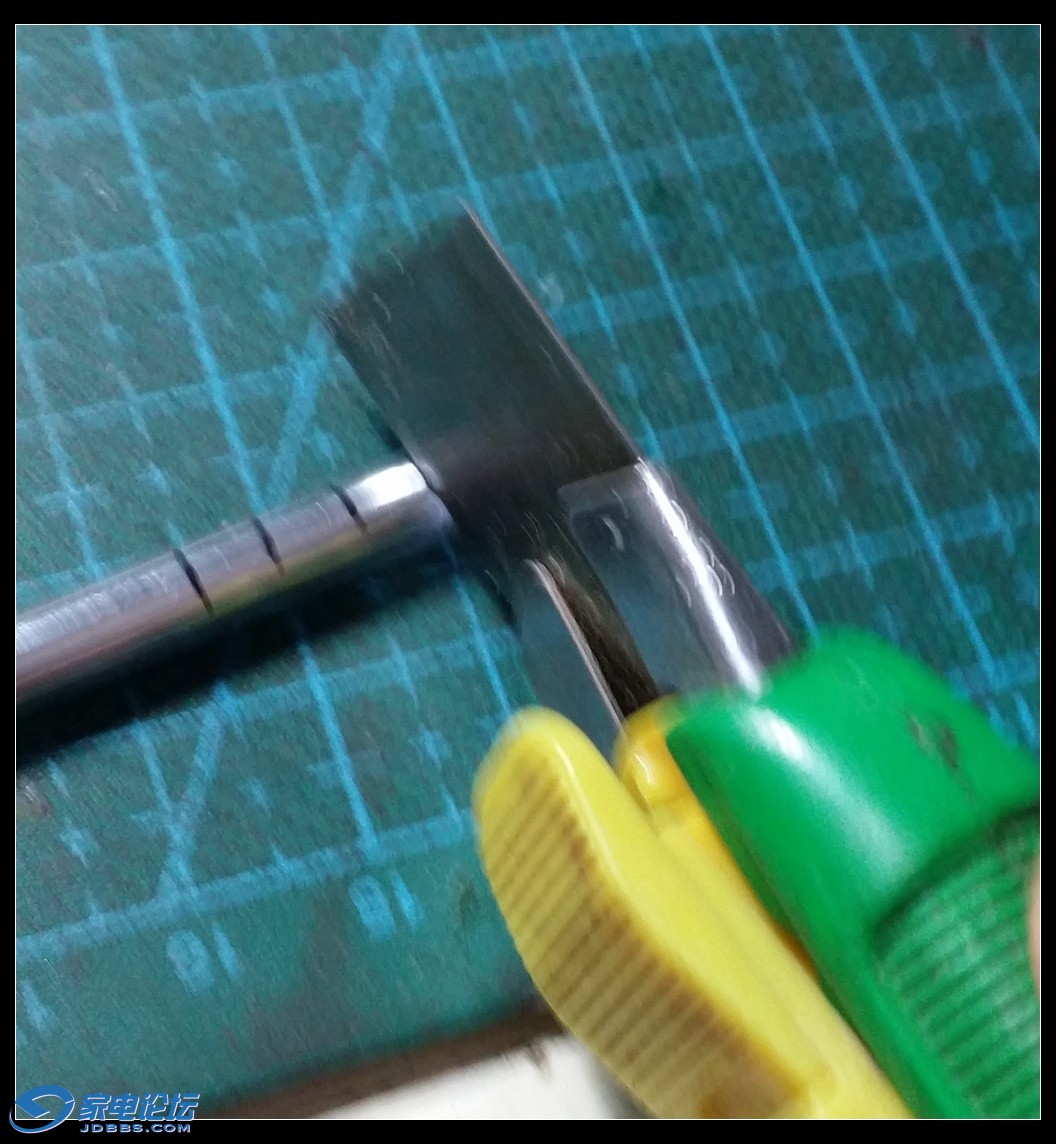

简单而暴力的截取管子的办法,,用新的!新的!一定是新的介纸刀慢慢的按划线来回滚动切管子
是可以切断的。但不要太大力,不然管子会压扁的。

切一个套上去试试,完美!!

有些塑料根部是和其他组件连在一起的,用烙铁,热融大法,轻轻压入

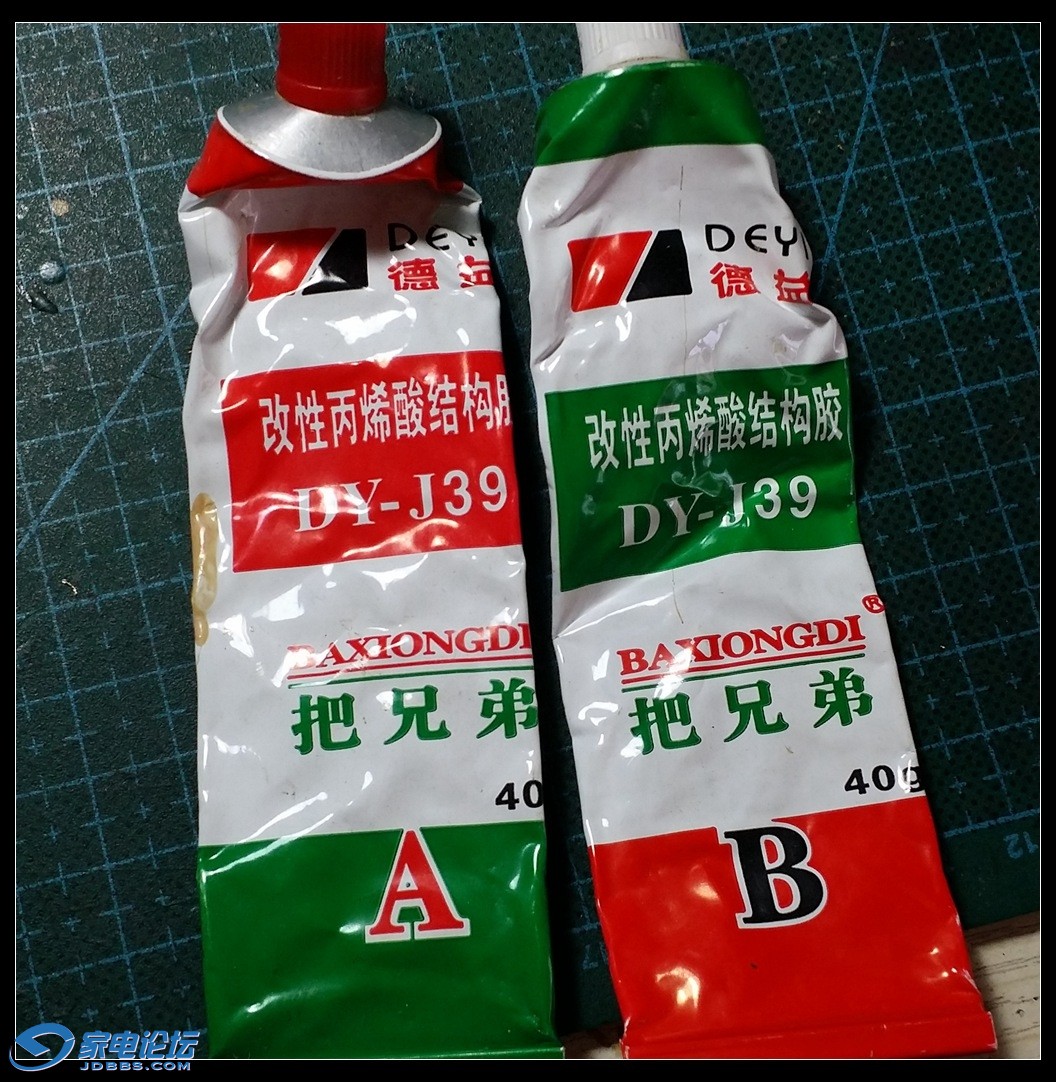

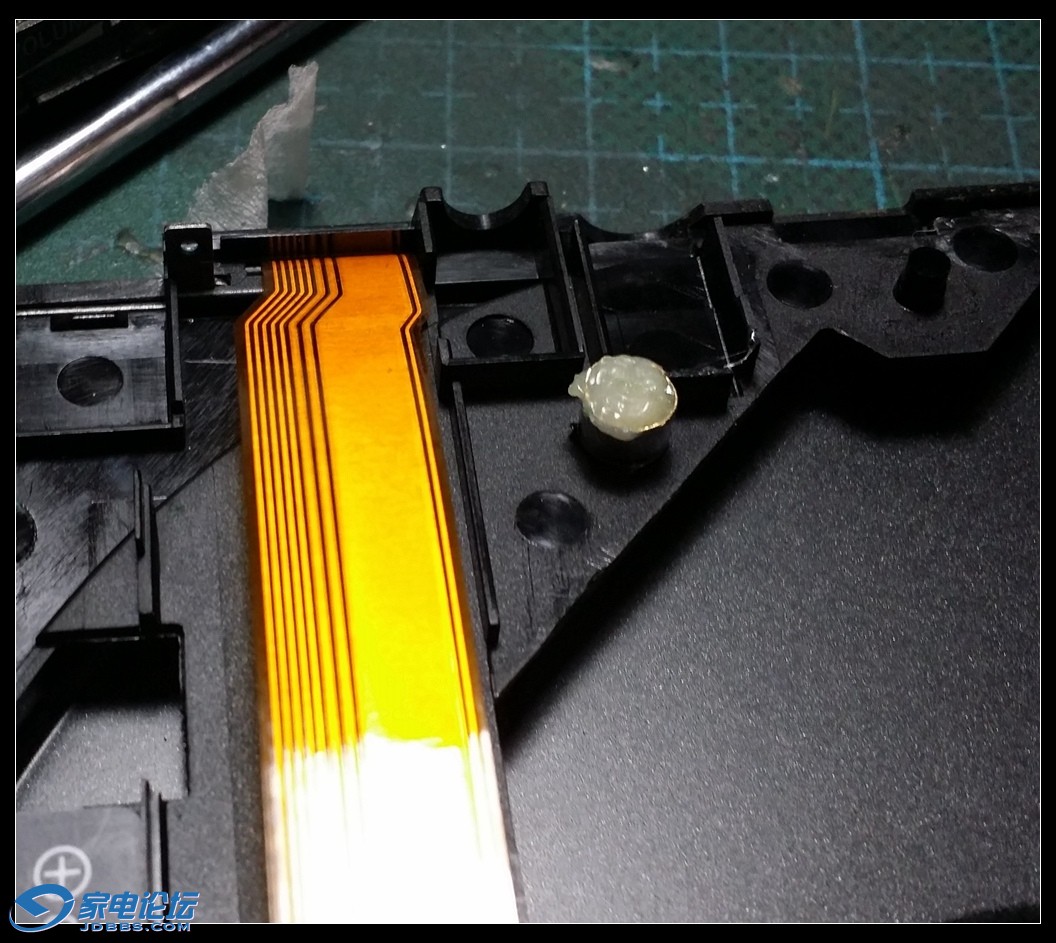

最后请出AB胶,用来作为填料!怎么用不用说了吧,不懂的自己问度娘

填好后,有点轻微硬化的时候,要用手指将ab胶按紧压入金属管内,最后要用小螺丝刀压,一定要紧

压好了,,

这样,自制的螺丝柱就成功了
慢着,怎样拧螺丝进去啊

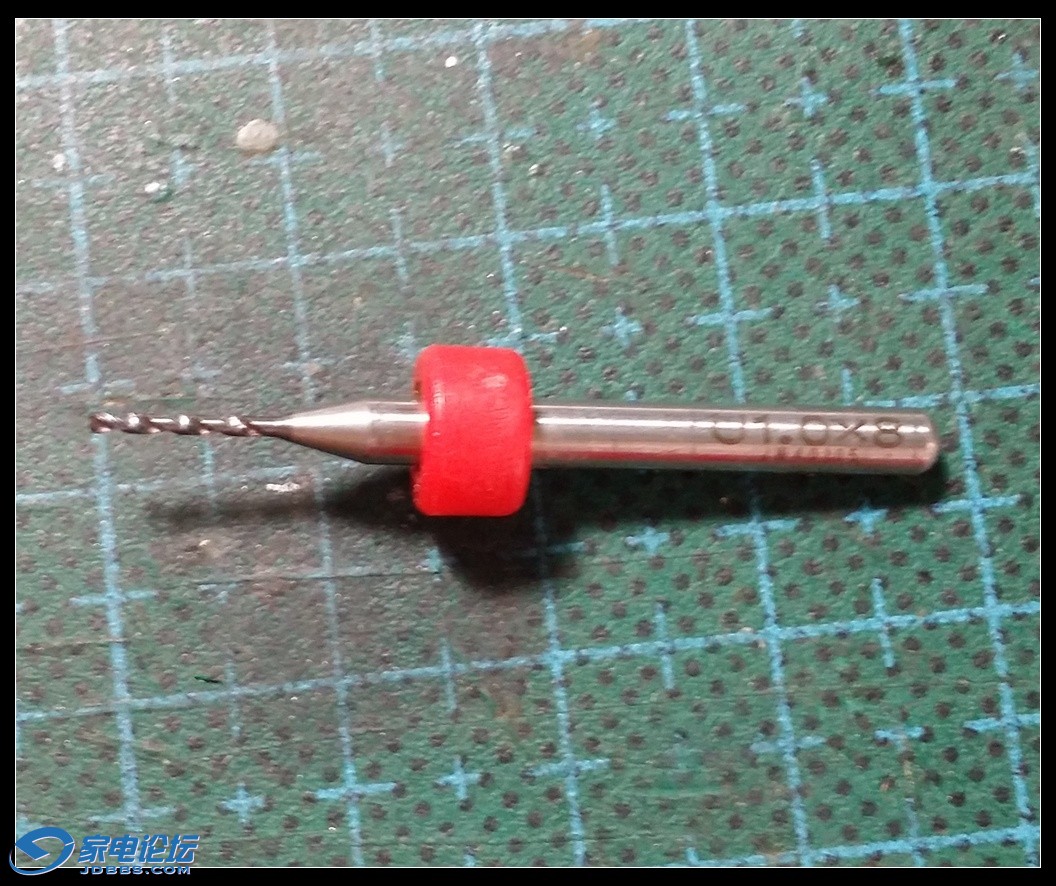

还是要出动小钻头啊!!1.0的,这些工具都玩模型的时候缵下来的。。。

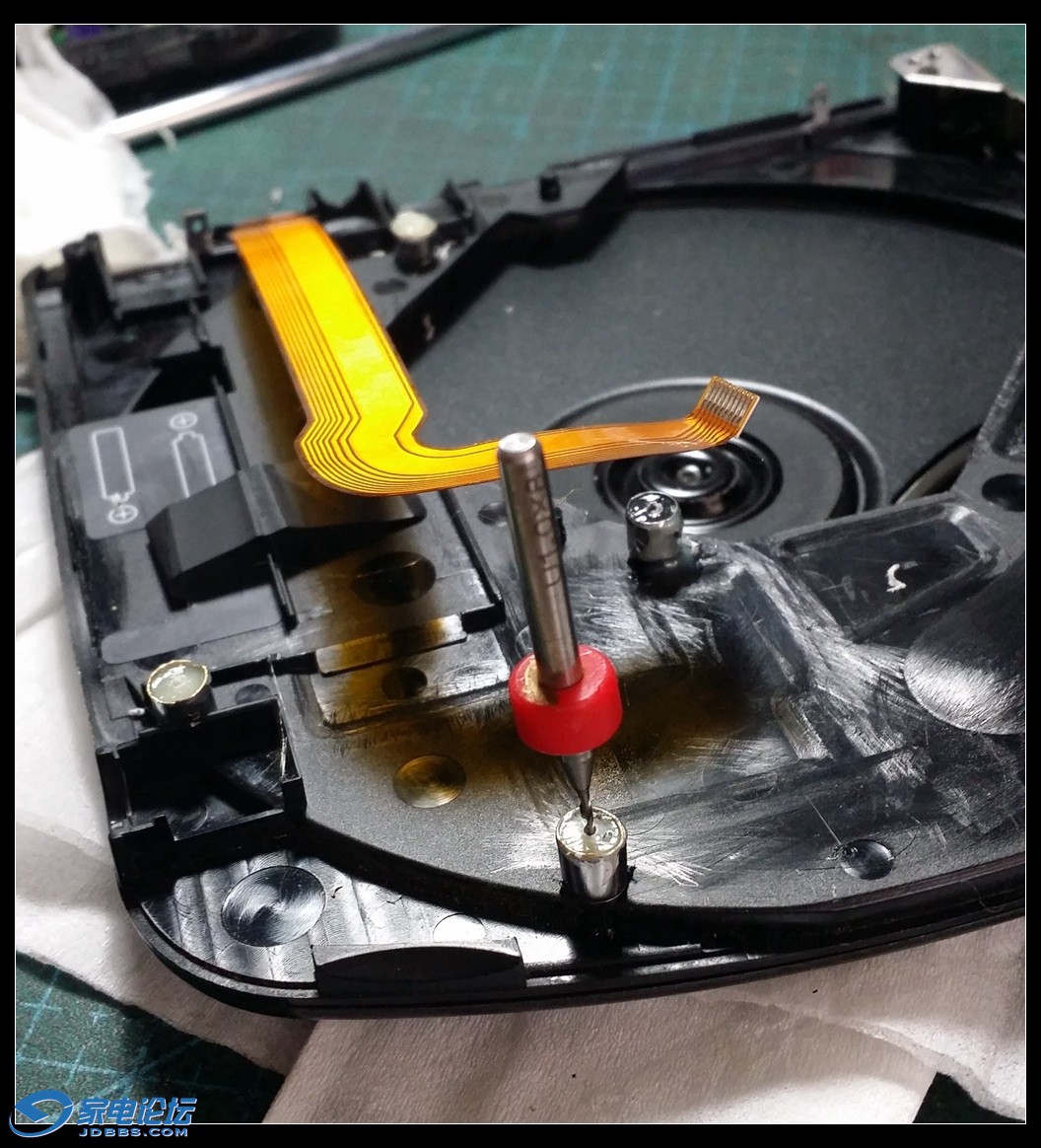

不用电的,用手就可以了,记得,别钻太深太大了,留点空间给螺丝自己发挥

这次真完成了!!

盖好中盖,,一次成功,还原成功,自拍个吧,,

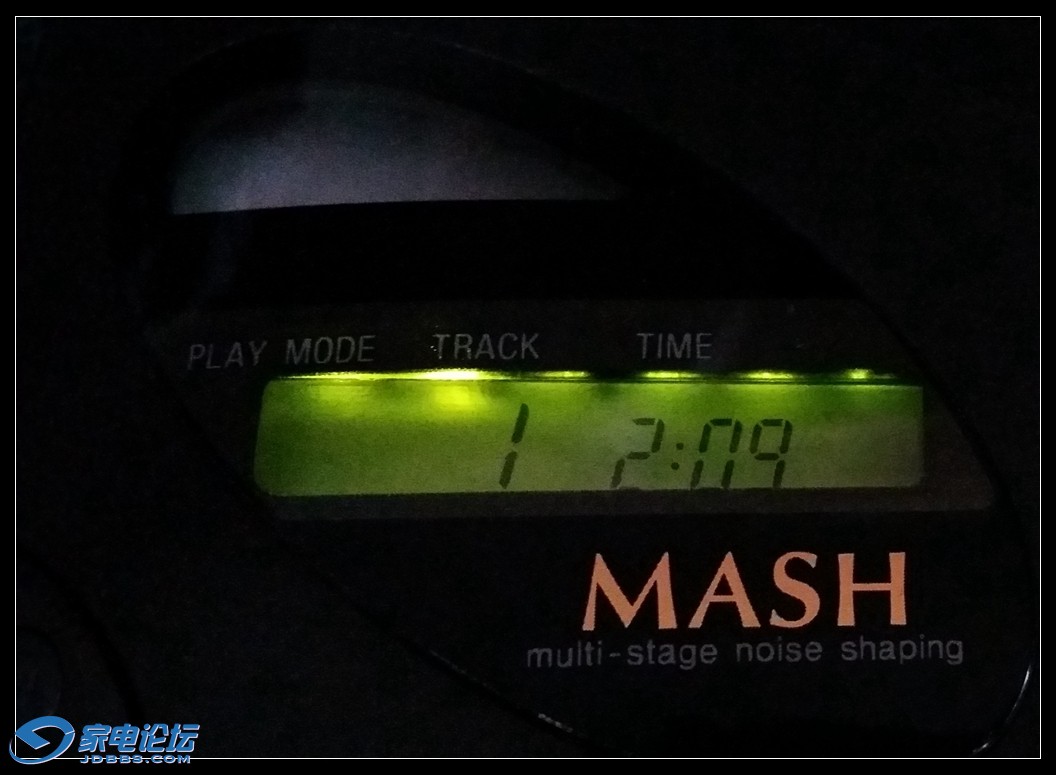

插外置电源才会亮的led灯,晚上效果比较好。细心欣赏一下松下的音质吧。。。还有个Live音效。。


-----全文完------  2015.10.1

评分

参与人数 1威望 +3 收起 理由
Stallone + 3

查看全部评分

可以叫我:大雄
QQ:1101441
闲鱼:cxlmichael
爱好:随身听,模型,数码产品
回复

使用道具 举报

125

主题

4410

帖子

58

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
32
注册时间
2004-10-24
QQ
发表于 2015-10-6 16:12 | 显示全部楼层
QQ:372460530
欢迎进入我的随身听店铺~ http://shop67541339.taobao.com/
回复

使用道具 举报

5

主题

2240

帖子

5

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
3
注册时间
2013-10-5
发表于 2015-10-6 16:21 | 显示全部楼层
回复

使用道具 举报

868

主题

1万

帖子

27

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
54
注册时间
2015-2-13
发表于 2015-10-6 16:21 | 显示全部楼层
不错
回复

使用道具 举报

1069

主题

5771

帖子

12

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
4
注册时间
2008-7-21
QQ
发表于 2015-10-6 16:23 | 显示全部楼层
动手牛人,级别
不挖坑不打擦边球,机器状态有保障,售后有保修,买的放心用的安心请认准蓝总出品[
香港弦声音响
回复

使用道具 举报

326

主题

1116

帖子

1

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
2
注册时间
2014-10-5
发表于 2015-10-6 16:24 | 显示全部楼层
牛啊!{:soso_e179:}
回复

使用道具 举报

0

主题

805

帖子

9

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2015-1-6
发表于 2015-10-6 16:25 | 显示全部楼层
手艺不错!看电路TECHNICS是自成一体的,不知光头也是他们自产的吗?

点评

有NEC的芯片,三洋电容  发表于 2015-10-6 19:54
是的,没有用其他家的产品,包括一些电子零件都是自家产  发表于 2015-10-6 16:28
