第一篇 爱华 awia xp6 （防删 出售本贴的 xp6，售价999）
从小吕那里收的一台Aiwa XP6，症状：通电，电池盒轻微断裂，光头没动作，轻微红光 打开机子，发现应该是一处女机，机内电解电容基本没动过，电路板有轻微的漏液腐蚀，通过潜水10年，拜读kaosun顾老师的维修贴，还有爱人兄弟的维修爱华机子的经验，基本可以断定是电容问题。需要换掉图下圈中的所有电容

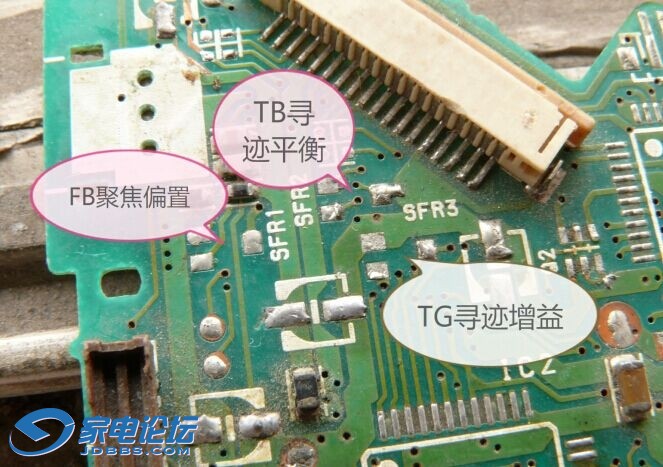

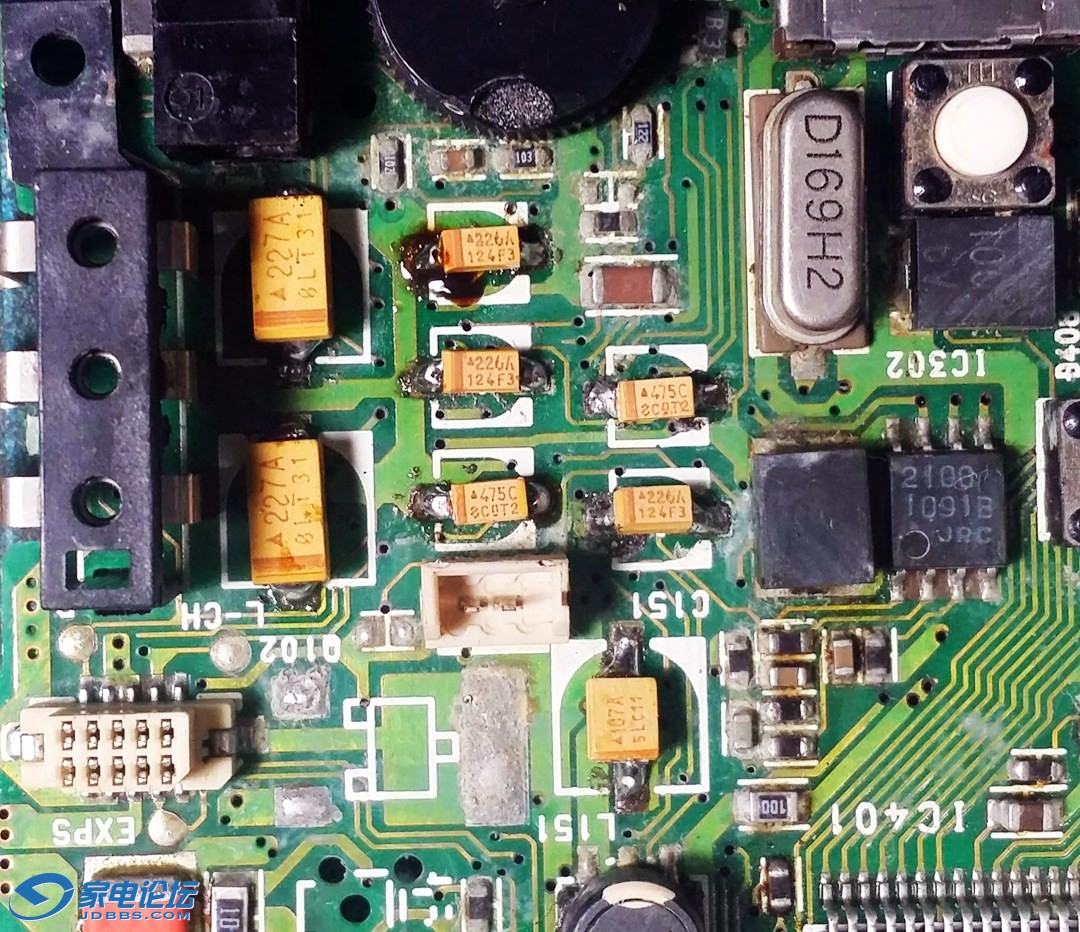

在马云家购买了一批钽电容，打算一了百了，钽电容应该不会再漏液了吧 用上了爱人兄弟教的拆电容方法，先拍下所有电容的图片 用尖嘴钳左右旋转拧下坏电容，注意要轻点，就怕弄坏了下面的铜箔 这是需要用到的电容 电容拆下后，焊上了黄色的钽电容，注意这个地方有个方形的黑色的小电解电容，也要换掉 ，，结果，，，还是老样子，光头完全没动作，，蒙了。。。。 开始怀疑钽电容的可靠性，用万用表测量了几个电容，发现好像容量不对，不知道是不是烙铁的问题导致新的电容都坏了。 没办法，，好在买的时候也顺便买了贴片电解电容 三下五除二拆了所有的钽电容，换上电解电容，并清洗了一下电路板，这次成功了，光头有动作，放上碟片开始转了，心里面一阵暗喜，但还是读不出碟，会不会是光头老化了呢？ 记得老顾说不要随意怀疑光头问题，我就先开始琢磨sfr1，sfr2，sfr3这3个可条电位器的作用了 感谢爱人兄弟在我发问后给了大力的支持，，给了我如上的图 按照老顾的方法，将TG，FG调到中位后，微调TB，慢慢就能读到目录了， 然后微调再微调这3个电位器，令用电池都能顺畅读碟，调试基本成功，放入一张老刻录碟， 也能顺利快速读出了！！ 接入变压器，幽幽的橙光透出，读碟更快速顺利，那就更没必要调节光头上的电位器了 熄灯后拍个发光的图 试听一下，电位器明显有咔咔声，一边大一边小，但到某个点就平衡了，拆开电位器上的螺丝，喷点WD40到电位器上，左右拧几下，好了，基本恢复正常 最后一个小问题，打开DSL音效，2档都完全没效果，开了和没开一样，继续拆开， 测了一下开关的通断，发现断路了，拆开一开，开关里面的铜触片都已经完全腐蚀没了 不好找的零件，那我就将HOLD键的那个开关拆了过来，hold那个用得少，触片是完全正常的，拆后hold的功能固定在resume那个位置，短接中间2个段子就可以了，反正很少用到hlod功能的，，牺牲你了。（这个忘记拍图了，很简单，撬开上面的盖子就可以换了，不用焊接的） Xp6的维修到此结束。
|
