直热前级的诱惑

el346h8c · 发表于 2015-7-15 23:52

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 el346h8c 于 2015-7-15 23:56 编辑

好久没动手了！

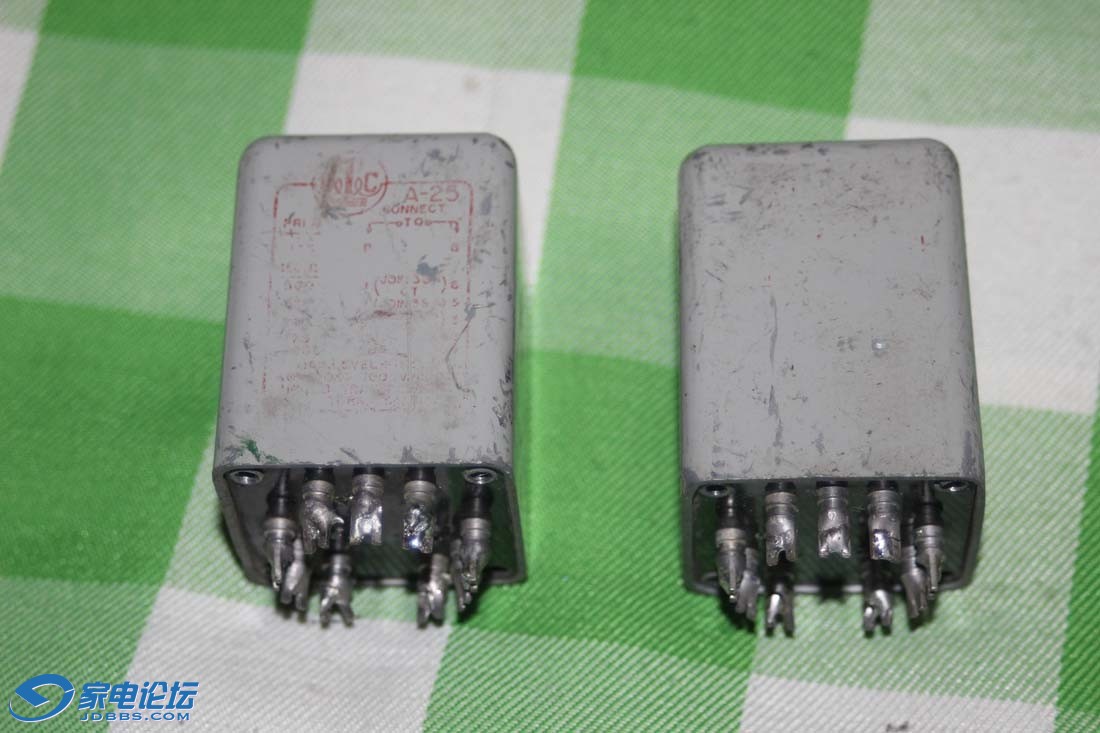

N年前偶得一对UTC古董输出牛，这对比母指大些牛标称频率响应为40--20KHZ，过流8MA，照睇有戏唱。

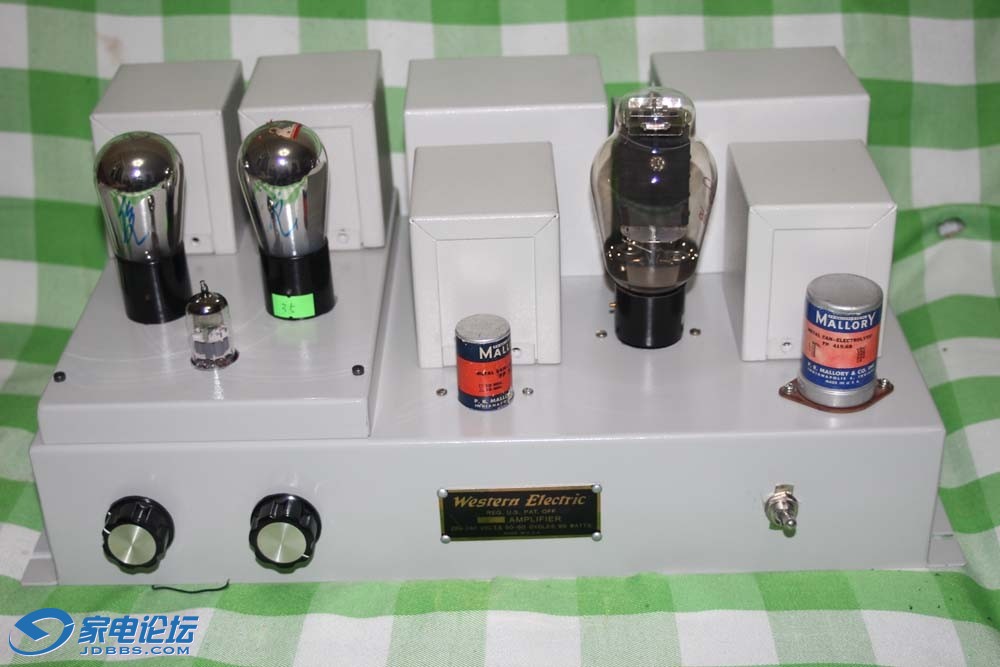

最近得闲无事，用来DIY一台直热牛输出前级，听听古董的声音，感觉还不错，和大家分享一下。

el346h8c · 发表于 2015-7-16 00:03

交易区新帖推荐

本帖最后由 el346h8c 于 2015-7-16 00:05 编辑

要听古董声，其它元件也不能年轻。
备料的过程是很痛苦的，只有亲身经历过的人才感受得到过中的酸辣，所以，为什么这么多人喜欢DIY就是享受这个过程的乐趣。

古董电阻

古董牛

古董电容

心灵手不巧 · 发表于 2015-7-16 00:11

床单好干净.......

el346h8c · 发表于 2015-7-16 00:18

制作要点
首先要激活沉睡已久的古董电解电容，用高电压（电容标称电压的2/3），小电流（10MA以下）对电容进行72小时左右的激活，可使大部分老电解回复青春亮丽。

这个步骤很重要，如果没经激活的老电解直接上机通电，很可能电解被激穿报销。

el346h8c · 发表于 2015-7-16 00:21

心灵手不巧发表于 2015-7-16 00:11
床单好干净.......

吊！那是台布！焊机时垫住张台......

心灵手不巧 · 发表于 2015-7-16 00:25

交易区新帖推荐

el346h8c 发表于 2015-7-16 00:21
吊！那是台布！焊机时垫住张台......

汗............

el346h8c · 发表于 2015-7-16 22:20

本帖最后由 el346h8c 于 2015-7-16 22:21 编辑

直热管首要解决的两个问题：1，噪声 2，唛声

因为灯丝就是阴极，取用直流点灯也是无可奈何之事，但是A电源的品质好坏直接影响一部前级的音质。

很多人喜欢用晶体稳压来做灯丝电源，这样会得到更稳定的A电源，灯丝噪声会更小，但实践证明用晶体稳压的A电源会使声音呆板。

经过多次比较，A电源取用高品质的电容与电感做CLC滤波声音会更加流畅，而且A电源要与B电源分开用两个火牛。

el346h8c · 发表于 2015-7-16 22:52

其次就是避振，做直热前级很多人喜欢用分体机箱，一个机箱用作放大部分，一个机箱用作电源部分，这样的好处是减小电源牛对直热管的振动，降低唛声！

但是这种做法两个机箱之间要用一条过机线来连接，音频信号在滤波电容处回路，过机线过长与品质不好都会损失高频，使声音干涩。

最佳的避振方法是用橡胶避振和直热管与火牛不在同一平面上。

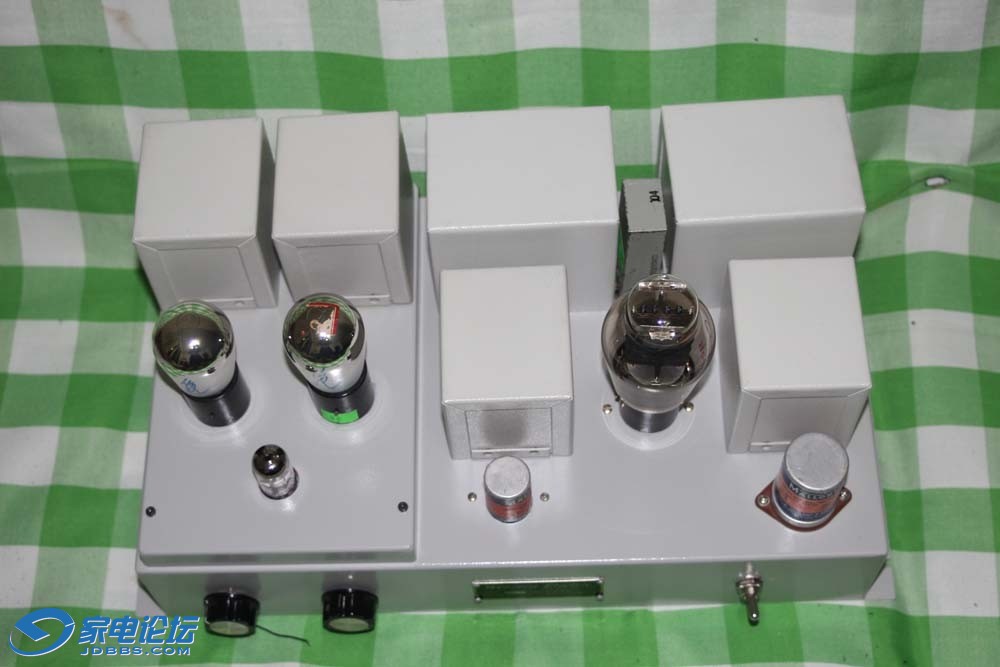

几经周折，终于买回想要的机箱

el346h8c · 发表于 2015-7-16 23:11

本帖最后由 el346h8c 于 2015-7-16 23:16 编辑

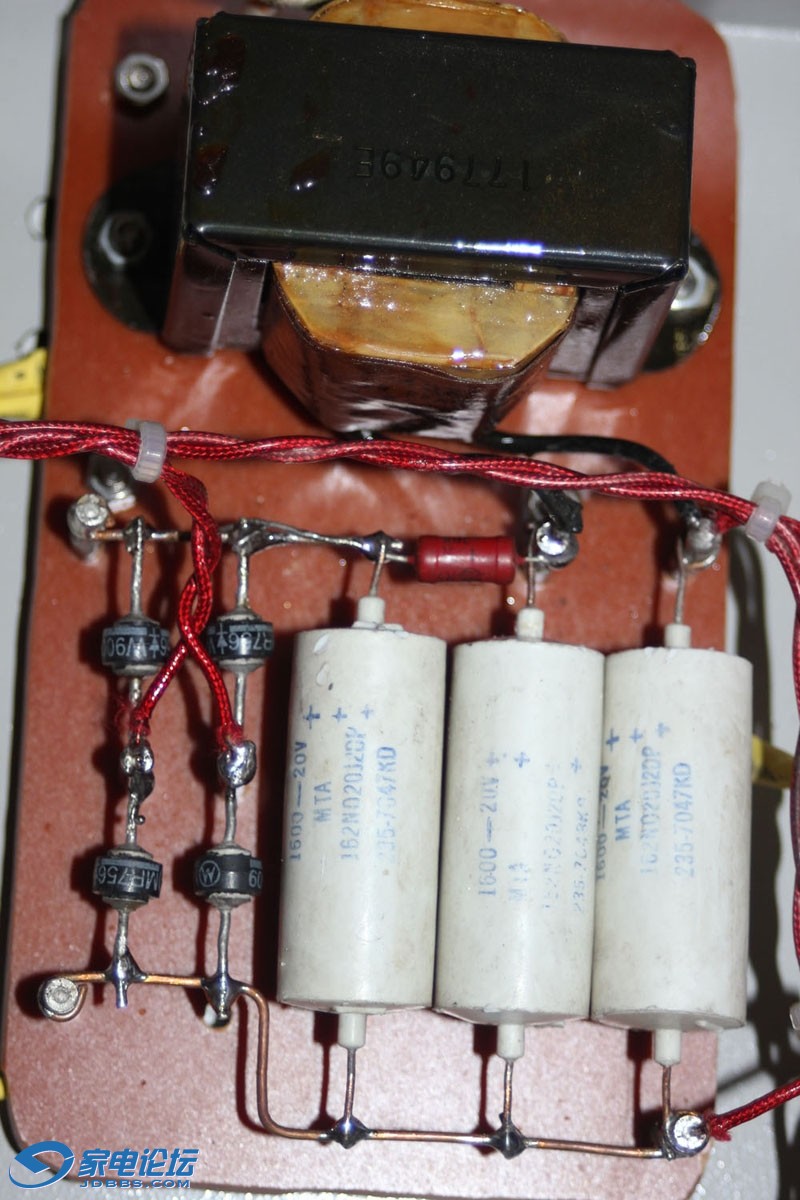

B电源用独立高压火牛，300B半波整流，CLCLC五级滤波，第一级西电2U油电容，后两级用摩罗利红兰贴纸电解。

因300B不是专用整流管，用其整流效率非常低且不稳定，实际应用时在其栅极接上一个100R的电阻到阴极上可使其工作稳定，但效率低，压降大。

本前级总电流不足10MA，所以用半波整流对火牛的直流磁化影响不大，发热量低。实践证明用半波整流声音会更好。

el346h8c · 发表于 2015-7-16 23:18

本帖最后由 el346h8c 于 2015-7-16 23:20 编辑

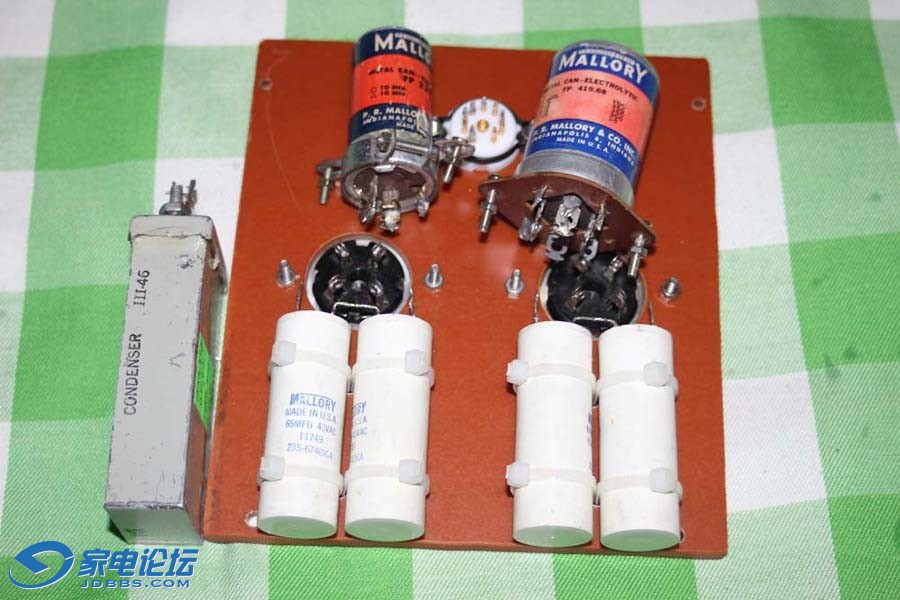

放大部分几个元件，没多会功夫就焊好了

nmsuper86 · 发表于 2015-7-17 14:56

敬佩能自己diy的前辈们

el346h8c · 发表于 2015-7-17 21:57

本帖最后由 el346h8c 于 2015-7-17 21:59 编辑

接好线后，先不插管，通电测量各管灯丝电压是否在安全范围内

el346h8c · 发表于 2015-7-17 22:03

本帖最后由 el346h8c 于 2015-7-17 22:06 编辑

插管通电，测量各工作点，调整在最佳状态

接上负载老化几天再次测量各工作点。。。试听。。。流耳油。。。

el346h8c · 发表于 2015-7-17 22:24

听感
煲几天后，借朋友一台9K国内的旁热管前级进行对比试音
第一印象就是直热管前级开声后就是在室内唱歌，而旁热管就是在室外唱歌！
声音非常流畅，空气感特好，三频平衡，噪声非常小，但是唛声没法改善，碰一下机箱回音都很大，难度这是死症？

听HIFI爽 · 发表于 2015-7-18 14:08

本帖最后由听HIFI爽于 2015-7-18 14:17 编辑

声音先不说，单凭这工艺与外观都要狂顶

会动手，懂技术真好，比论坛里那些口水佬，神棍强多了
